Inventor : Cote diamètre linéaire pour fonction filetage

11 RÉPONSES 11
RÉSOLU
Répondre
Message 1 sur 12
miguel_carrera2LPZE
283 Visites, 11 Réponses

Inventor : Cote diamètre linéaire pour fonction filetage

Bonjour,



Alors avec une image c'est plus simple.

Je fais donc une coupe selon Y afin d'obtenir sur mon plan une demie-coupe comme unique vue.

Seulement je ne parviens pas à utiliser la fonction de cotation sur cette vue car je n'arrive pas à accrocher l'arête manquante. Pour un diamètre simple, on fait clic sur la ligne puis clic sur le centre et ensuite bouton droit (Type de cote et Diamètre linéaire).

Pour les filetages, ça ne fonctionne pas car on doit accrocher les deux lignes du Ø nominal.

Il y a-t-il une astuce pour attrapper les arêtes cachées ?




Merci d'avance


Le titre du sujet a été modifié par un modérateur pour faciliter la recherche. Titre original:
Cote diamètre linéaire pour fonction filetage



11 RÉPONSES 11
Message 2 sur 12

Bonjour @miguel_carrera2LPZE,

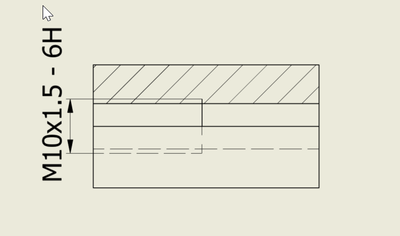

A part afficher les arêtes cachées dans ta vue il n'ya pas de solution, il n'est pas possible de côter des éléments invisibles :








Et si tu désactive aprés la côte va se perdre :






Fabian Perrée
Giùp.fr | LinkedIn

Ce post vous a été utile ? N'hésitez pas à aimer ce post.
Ce post a-t-il répondu à votre question ? Cliquez sur le bouton Accepter la solution.

EESignature



Cliquez ici pour accéder à toutes mes formations en ligne
Inventor 2022 : Modélisation et documentation de systèmes mécaniques
Message 3 sur 12
gmassart
en réponse à: miguel_carrera2LPZE

Peut être regarder du côté de "Extraire les annotations du modèle" sur la vue en coupe, j'ai pas d'exemple pour essayer de mon côté

Guillaume MASSART
AFFIVAL SAS
Inventor Pro 2022

Message 4 sur 12
Fabian_perree
en réponse à: gmassart

@gmassart Oui j'y avait pensé mais on a pas les détails du perçage que le diamètre.

Fabian Perrée
Giùp.fr | LinkedIn

Ce post vous a été utile ? N'hésitez pas à aimer ce post.
Ce post a-t-il répondu à votre question ? Cliquez sur le bouton Accepter la solution.

EESignature



Cliquez ici pour accéder à toutes mes formations en ligne
Inventor 2022 : Modélisation et documentation de systèmes mécaniques
Message 5 sur 12
ThomasB44
en réponse à: Fabian_perree

Les paramètres d'un perçage ne sont pas accessibles via Gérer/Paramètres...ce qui est bien dommage

On ne peut pas lier la désignation du filetage dans une annotation.

Alors qu'ils sont accessibles via iLogic avec le ThreadInfo :

oHoleFeature = oFeatures.HoleFeatures.Item(oItem)
Dim oThreadInfo As Inventor.ThreadInfo
oThreadInfo = oHoleFeature.TapInfo
MsgBox(oThreadInfo.ThreadDesignation)




Thomas
Mechanical Designer / Inventor Professionnal 2023
Inventor Professional EESignature

Message 6 sur 12
Fabian_perree
en réponse à: ThomasB44

Tout a fait d'accord avec toi @ThomasB44, jamais compris pourquoi on avait pas les détails dans les paramètres.



Mais merci pour ta réponse je n'avais pas pensé y accéder via iLogic.

Fabian Perrée
Giùp.fr | LinkedIn

Ce post vous a été utile ? N'hésitez pas à aimer ce post.
Ce post a-t-il répondu à votre question ? Cliquez sur le bouton Accepter la solution.

EESignature



Cliquez ici pour accéder à toutes mes formations en ligne
Inventor 2022 : Modélisation et documentation de systèmes mécaniques
Message 7 sur 12
gmassart
en réponse à: miguel_carrera2LPZE

Et toujours sans tester mais pas possible de créer une annotation 3D dans la pièce pour le perçage et la rappeler dans l'environnement de dessin ?

Guillaume MASSART
AFFIVAL SAS
Inventor Pro 2022

Message 8 sur 12
ThomasB44
en réponse à: gmassart

Cela fonctionne, mais uniquement sur une vue de face, pas sur une vue de côté, ou encore en coupe...


Thomas
Mechanical Designer / Inventor Professionnal 2023
Inventor Professional EESignature

Message 9 sur 12

Bonjour @miguel_carrera2LPZE,



J'utilise la fonction "Perçage et Taraudage" pour renseigner mes filets, ça ne répond pas vraiment à la demande d'origine qui est de coter une arrête invisible, mais pour moi c'est le plus simple et elle accepte à peut près n’importe quelle arrête lier au filet :




bon courage



Message 10 sur 12

Bonjour,



Effectivement, j'avais vu ça. Mais je souhaiterais vraiment pouvoir la poser comme une cote de diamètre avec ligne d'attache. C'est plus propre et conforme à nos normes.





Message 11 sur 12
ThomasB44
en réponse à: miguel_carrera2LPZE

Sans ligne d'attache visible, ce n'est pas possible.

Soit il faut supprimer la demi-coupe, ou faire une coupe complète, soit il faut afficher les arêtes masquées.

Ou bien encore tracer dans une esquisse l'arête manquante, puis la masquer, mais ce n'est pas très conventionnel.


Thomas
Mechanical Designer / Inventor Professionnal 2023
Inventor Professional EESignature

Message 12 sur 12

Ok, je vous remercie. Peut-être à venir dans une future version du coup ?!?



Je mets en "résolu" et je vous remercie pour toutes vos remarques.
