前から気になっています。
AutoCADで一辺100mmの四角形を描いてみます。
底辺の一端は見ての通り原点(0,0)です。

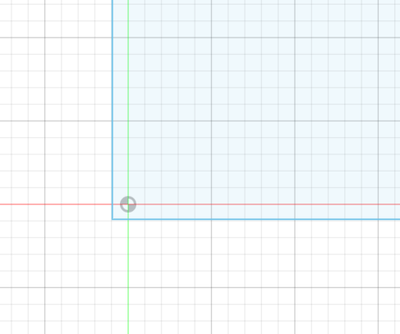

これをFusionのスケッチで読み込むと、ズレているのがわかります。
これをキッチリ原点に合わすして読み込むことは出来ないのでしょうか？
これはサンプルで、移動コマンドを使えば簡単に出来そうですが、
元のDXFに必ずしも「端点」がないと移動コマンドが使えません。
私の場合、まず側面図を読み込み、回転コマンドで立体にして、
上面図を読み込み、それで立体をカットしています。
そのため側面図の回転中心と、上面図の原点とがズレるのは好ましくありません。
解決方法をご存じの方、お願いします。
[機密情報を含んでいる可能性のあるファイル 1 件を削除しました。データ ファイルを投稿する際は、こちらの注意事項をご一読ください。 - オートデスクより]
ファイル確認しました。結果：
DXFファイル内のモデルデータは原点に一致していない。Fusion表示通りの内容です。
モデル空間の実際の座標：1辺の長さは100
DXFファイル中の1本について定義してある部分を以下に抜粋しました。

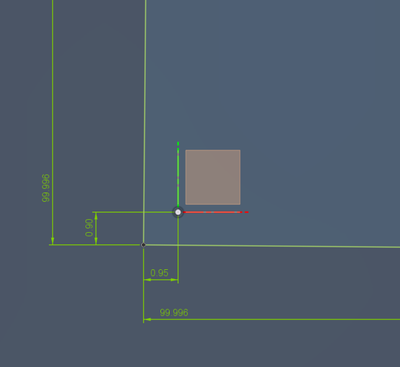

いっぽうFusionの原点付近は下図のようになっていて、DXF出力通りです。
他に確認したのは以下です。
AutoCADでは、モデル座標系と図面座標系の間で変換されている可能性があるので、ビューポート、ブロック、レイヤなしの素の状態で作図・DXF出力し、Fusionで確認してはどうでしょうか。
@fusion360TRJCM さん、
当方のAutoCAD環境で正方形を描きDXF出力しました。これを再度Fusionに読み込むと問題なく同じ座標になっています。
データを添付しますので一度ご確認いだだけないでしょうか。
どうもAutoCAD側の設定による感じがしますね。
ご回答ありがとうございます。

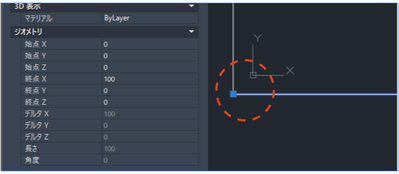

そうなんですか、dxfをAutoCADで開きなおしても、やっぱりジオメトリには(0,0)で表示されています。
でもこちら側が原因ということは理解しました。
もう少し調べてみます。
この図は原点と左下がずれていますよね。ということは2種類の座標系が存在するように思えます。
autocadはよく知らないのですが、モデルスペースとレイアウトスペース（ペーパースペース）があるそうなのですが、関係していませんか。
@Bunga777 さん
ありがとうございます。
弊社の使ってる図枠テンプレート自体に、UCSが入っており、それが僅かにズレているのを確認しました。
それでそのUCSを(0,0)に移動させて、テンプレートを作成し直しました。
それでもう一度四角形を描き、Fusionで読み込ませましたが、やはりズレています。
ググってみましたがUCSの削除方法がイマイチわかりません。
UCS定義管理というのが画面のどこにあるのか。
初歩的な質問になり、またFusion360とは関係ない話になりますが、
UCSを削除していいのか、UCSを削除するにはどこを操作したらいいか、
教えていただけると助かります。
ありがとうございます。
確かにUnnamedというUCSは(-0.95,-0.9)にズレていました。
リンクページには削除方法が書いてありますが、UIではどうなるかがよくわかりませんでした。
もう少し勉強します。
