ソリッドボディから作成した板金を展開したいのですが、
シートメタルに変換しようとすると、たびたび
「ボディの厚さを計算できません。有効なシートメタルボディの基準面(通常は広い平面領域)を選択してください。」
というエラーが発生してしまいます。
一部をカットしたり、押し出しを行ったりしても、このエラーが解消されません。
もしこの形状が不可能ということでしたら、他に展開形状へすることができる方法はありますでしょうか。
シートメタルへ変換できるものとできないもののデータを添付しました。
ご協力宜しく御願い致します。
ちなみに、シートメタルに変換する際に、この部分を選択してどうなるか試してみてください。
こういう形状の場合では大抵はこの部分のクリックでうまくいきます。
一応、ざっくりやってみました。
問題なく展開できる定石として、サーフェスに厚みを付ける方法があるのでやってみます。
目的の形状をサーフェスで作ります
これに厚み付けをします、今回は１mm
つばになる部分を押し出しで適当に作成し、この部分でシートメタルに変換。
これで展開が可能です。
@duy_toan さん、

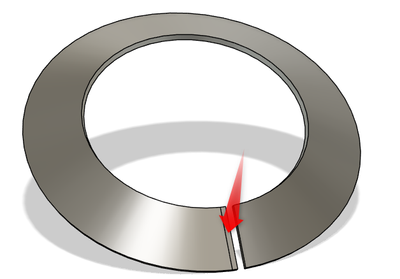

おそらくですが下図の赤丸の部分が円錐の中心を通らない平行な直線で切り取られているのが原因だと思います。
円錐を中心を通らない直線で平行に切り取ると断面が直線になりませんのでその端面を押し出してもそこは平板にならないはずです。
平行ではなく円の中心を通る三角形でカットしてみてください。
@duy_toan さん、
試しにこのような長方形で円錐をカットしてみました。
カットした断面のエッジに対して曲率コーム解析を行ってみました。
見た目は直線ですが実は緩くカーブしている曲線だというのが分かります。
断面を押し出すことはきますが厚みが計算できないということでシートメタルには変換できないですね。
断面の上と下では長さが違うことも分かります。
参考までに。
@duy_toan さん、
どうもファイルが壊れているみたいですね。
下記の方法でも他の方とのファイル共有ができますので一度お試しください。
データパネルから当該ファイルを右クリック→リンクを共有
ステータスをこのようにして共有リンクをコピーして投稿欄に貼り付けてみてください。
@duy_toan さん、
データ共有ありがとうございます。大変助かります。
このような手順で作業してみてください。

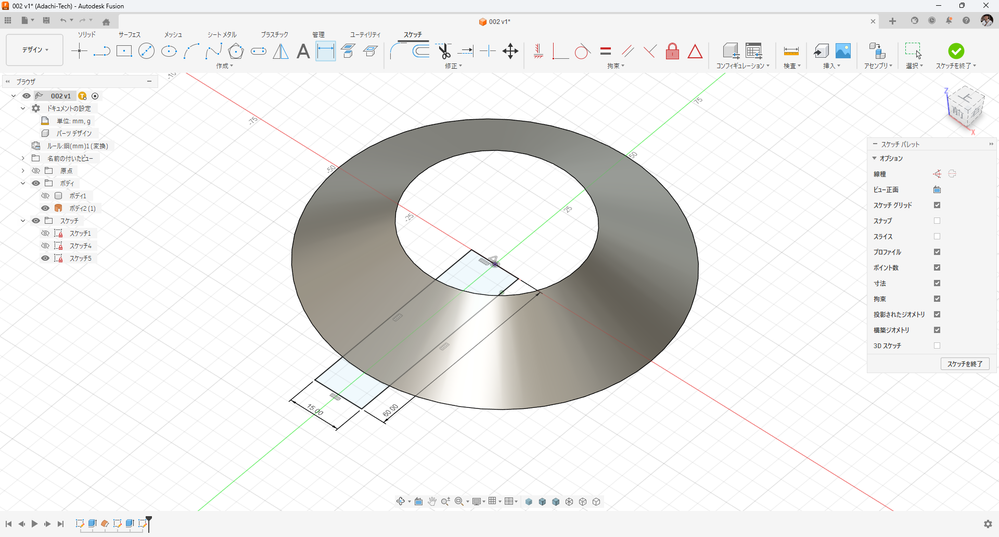

パスに沿った平面を作成。（位置はどこでもOKです）
中心を通る三角形をスケッチ。
切取り。
端面を押出し。
シートメタルに変換。
展開します。
問題なく作業できました。
