プラモの肩装甲をこのような板札風へと置換しようと考えています。
f3dファイルの通りパーツがハマる肩とそのジョイントをソリッド、および全体のだいたいの目安となるラインをサーフェスで作ったのですが、ここから実際に肩装甲を作るのにどういうアプローチをしようか悩んでいます。ちなみに厚さは強度的に1.5mmは欲しいのですが、それだとスケール感が狂ってしまうので厚さのわかる面が表に出ないようにしなければいけません。
・サーフェスを作ったのち厚みをつける
少し試してみましたが、スイープでカーブを作ったあとで前後端に丸みをつけるのが難しいです。
・厚みを含めたスケッチをしてスイープする
それぞれのスケッチが猥雑になりやすいのと、4枚の板札のカーブを一定にする方法が思いつきません。
・フォームモデリング
これがもっとも楽そうではあるのですが、同じく4枚の板札のカーブを一定にする手段がわかりません。
と、それぞれ一長一短な感じがしています。このフォーラムに参加されている皆様でしたらどのようなモデリングの仕方にしますか？
@96sukekiyo さん、
こんな感じで作ってみました。
スプライン曲線をスケッチ。2点のフィット点スプラインで描くと綺麗なカーブになるのでお勧めです。

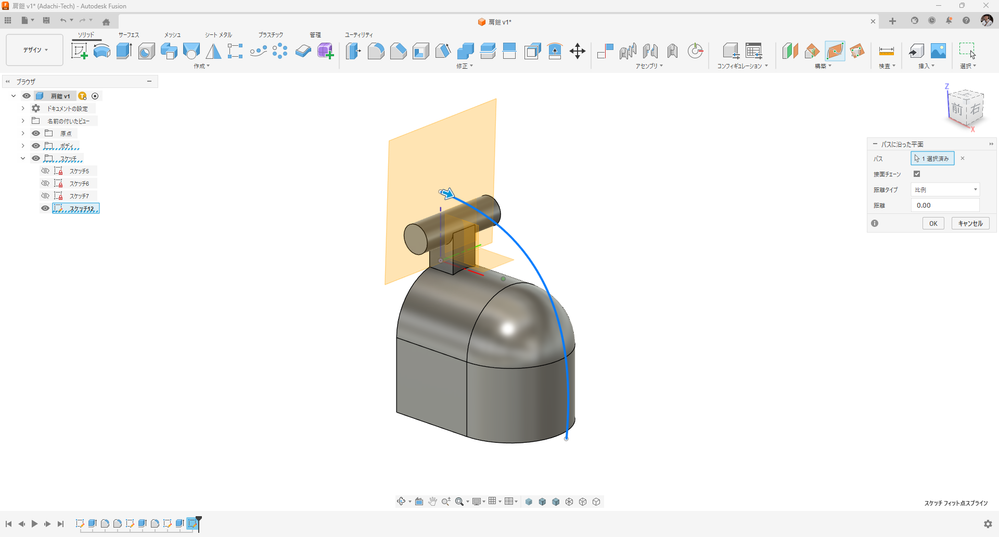

パスに沿った平面作成。距離タイプは比例で距離を0にすると端点に貼り付きます。
円弧をスケッチ。
パスに沿った平面。今度は距離を1にします。
円弧をスケッチ。
サーフェスのロフト。円弧をプロファイルに、スプライン曲線をレールとして選択します。
外側に厚み付け。
パスに沿った平面で距離0.25, 0.5, 0.75のところに構築平面を作成します。
ボディ分割。
フィレット。
面取り。
結合で一体化して完成です。
@96sukekiyo さん、
私が良くやるのは基本の形状はソリッドのみで作っておき意匠面をフォームで作って置換するという方法です。
例えばここまでソリッドで作っておき、
フォーム環境のユーティリティから変換、Brep面からTスプラインで肩の面を選択します。
フォームを編集で形を整え、
ソリッド環境に戻ります。フォームで作った面は自動的にB-rep面に変換されてサーフェスボディになります。
サーフェス環境でエッジを延長して少し大きくします。
ソリッドで面を置換。
これでフォームで作った形状がソリッドボディに転写されます。
あとは履歴を1つずつアップデートして完成です。
