今回いただいた図面のモデリングの仕方がわからない。

[kazu39jp]

図面のようにテーパーになっているところにキー溝を書ける方法を教えてください。

[挿入されていた画像を削除しました - オートデスクより]

[hide-wada · Accepted solution]

@kazu39jpさんへ　こんにちは

幾つか方法はあるとおもうので、その一つとして作ってみました。

1x1.5㎜のキー溝ですが、

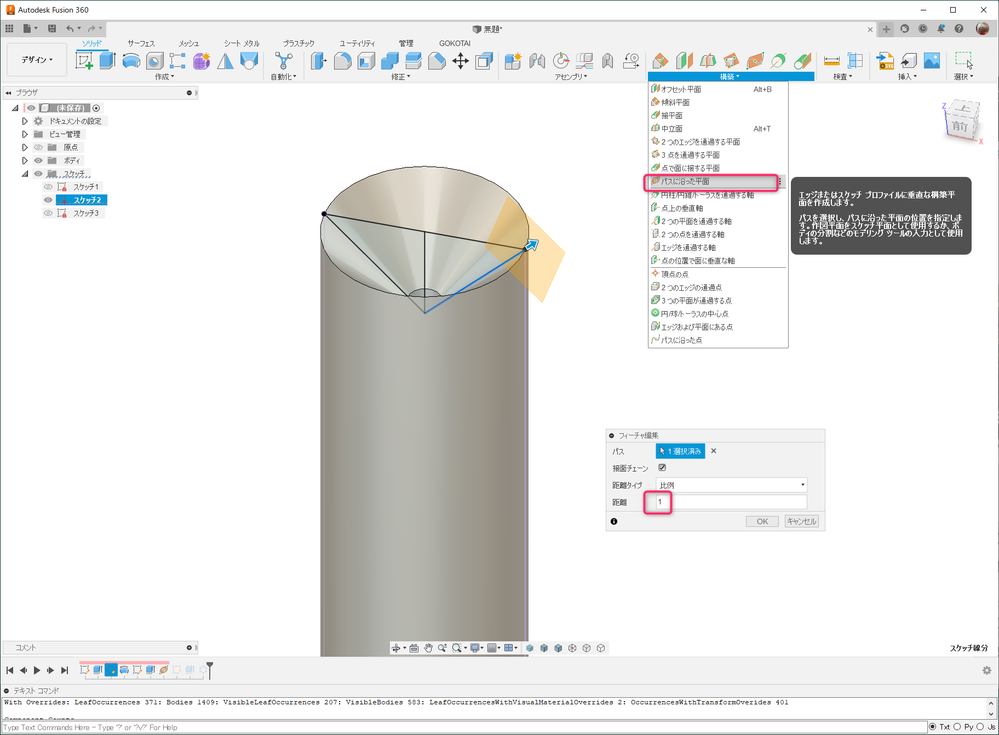

①　このスケッチを作るための平面ですが、構築→パスに沿った平面を使いました。

②　この平面にスケッチを書いて、1x1.5㎜プラス逃がしの部分（0.5㎜）を付けています。

③　押出でキー溝を一つ作り、円柱状パターンを使って、4個配置しています。

ファイルを添付しますので、みてください。

[Bunga777 · Accepted solution]

こういう押し出しでしょうか？？

動画も撮っておきました。

https://knowledge.autodesk.com/ja/community/screencast/1b44b775-57f8-48ac-8ac6-c3b83e437515

PS.
この部品の先端のエッジは嫌ですね。

先端ちょっと平ら作って面取りしても良いですか？って聞いちゃうなぁ。

全長公差がギリかちょっとはみ出しますけどどうします？ってなる。

ていうか、全長に入ってる公差っぽいのはボールの位置で全長は一般公差か？
