このサイトにはいつも大変お世話になっております。
弊社のメンバーがFusion 360で作ったモデルを引き継いだのですが、その者が同じパーツ内でコンポーネントを作成していました。
以前このサイトでそういう使い方は不便だから1つ1つのコンポーネントをパーツにしてアセンブリにした方がいいと言われ、今回もそうしようと思いました。
一からパーツを作るのは大変だと思い、元のファイルのツリーの表示・非表示を切り替えて、それぞれのコンポーネントをSTEP形式でエクスポートしてから、それらをアップロードして、新規に作ったアセンブリに読み込んでみました。
そのアセンブリが添付ファイルです。

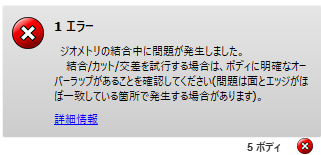

しかしそのアセンブリで干渉解析をすると以下のメッセージが出ます。
このメッセージは元々のパーツファイルだったときから現れていました。
それを回避するためアセンブリに変換しようとしたというのもあります。
どうやったらこのエラーメッセージを回避することが出来ますでしょうか。
とりあえず原因としては、0.5サポートUボルトの位置が原因でアングルとUボルトの間で微妙な面の交差が起きていて解析できない感じに見受けられます。
試しに0.5サポートUボルトの位置を少しずらすとエラーが出ません。
ジョイントや位置決めでお互いの穴に合わせて配置するとエラーが出ます。
とりあえず、板の変な曲がりを下の板の面をオフセットさせた平面と置き換える事で、外見上は直すことが可能です。 見てもらうと分かりますが、212.97という変な値になっているので、これは面のオフセットなどで設計上正しい値に直せばよいと思います。
この面を曲がったままにしておくと、図面化する時も厄介なので、早めに問題点は修正してしまった方が後が楽です。
あと、この面の構成は他のCADからのインポートデータの気がします、面の傾き方からするとIGESから読み込んだものかなぁと。そうだとしたら、できればSTEPなどのソリッドデータでのやり取りをお勧めします。
修正の様子は動画をどうぞ。
@fusion360TRJCM さん、
元の投稿に添付されているデータは公開可能なものでしょうか？お仕事で使われているデータそのもののようなので少し気になっています。
ご質問の際にデータを添付していただくのは検証がやりやすく非常に助かるのですが、公開の可否が不明のものに関してはその扱いに困ることがあります。
許諾があり公開することに問題がないようでしたら元の投稿にその旨を追記していただくと助かります。
投稿に際しての注意事項です。念のためご一読ください。
@fusion360TRJCM さんへ こんにちは
タイトルの干渉解析のエラーとは違うのですが。
ファイルを見させて頂いたら、モデルの配置だけで位置固定がされていません。
この状態だと、マウスでドラッグすると各モデルが動いてしまいます。
今後、この様な作業（STEPファイルで貰って、アッセンブリし直し）を行う時は、
モデルを配置したら、ジョイントを使って位置固定を行う様にしましょう。
画像とファイルを添付しますので、見てください。
Hidetoshi Wada
Mechanical designer
