２つのボディを結合した際に、重なった部分を削除するにはどうすればいいのでしょうか？
ボディどうしを結合した際に重なった円錐の頂点部分を削除したいです。
また、上部の部分はロフトツールとシェルツールを使って作成してみましたが他にいい方法はないでしょうか？
下の写真をイメージしてモデリングしています
https://jp.mercari.com/item/m60375082943
ボディの結合時に重なった部分を削除したい
@zimasan さん、
投稿ありがとうございます。
添付されている画像はご自身で撮影されたものでしょうか？著作権がご自身にあるかもしくは公開の許諾を得ているものであればその旨を元の投稿に追記していただくと助かります。これが分からないと回答しづらい場合がありますので。
投稿に際しての注意事項はこちらをご確認ください。
@adachitech7 さんがご指摘されていますが、おそらく同系列の部品が掲載されているURLを記載しておくと良いと思います。
さて、そこまでモデリングされているのならば、私ならば2つのボディを結合してからシェル化するかなぁ。
動画も撮ってみましたのでどうぞ。
私が添付したデータの履歴のなかでロフトの履歴がありそこで行っています。
形状は丸と四角のプロファイルをロフトしただけの単純な形状にしてあります。
ここはいくらでも凝って作れると思うので、もっと凝った作りにしたければこのロフトを変更するだけで、凝った作りのモデルにできます。
例えば同じプロファイルのままでもこの部分を変えるとノズルの形状が変わります。
@zimasan さん、
具体的にどのような形状をどこに付けたいのかを教えていただければ色々考えることができます。手描きのスケッチでもいいので何か添付してもらえますでしょうか。またもし公開可能なものでしたら今お作りのデータを添付してもらうのが解決への一番の近道となります。ファイルメニューからエクスポートを選んでFusion360のアーカイブ形式でアウトプットしてみてください。

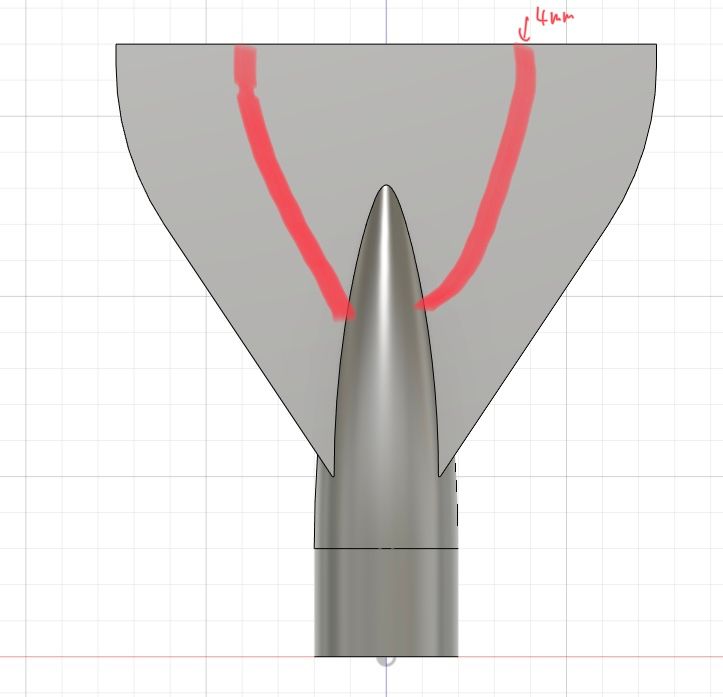

スケッチで申し訳ないですがこんな感じです。
赤い箇所は左右と平行な感じで入れたいです
説明用に作成いただいたものが理想形に近い形でサイズ等をいじったり、シェルにする順番を変えたりいろいろ学習させていただいてます。２点ほど追加で疑問が出ました。
①上部と下部のボディを結合後にシェルで厚さを入れていますが、上部はシェル厚さを２MM,下部は４ｍｍとしたい場合ボディ結合前に実施すると砲丸の先っちょが残ってしまいます。（上部のスリット間は約3ｍｍ）
②シェルを内側に使う場合、希望する内径の値が欲しい場合はスケッチで逆算して値を設定すればいいのでしょうか？
下部の円筒の内径を40mmにするためにスケッチの円を48mmとして内側シェルで4mmを設定
@zimasan さん、
シェルコマンドには外側に厚みを付けるという機能がありますのでまずはこれを使ってみてください。円筒部の肉厚を変えるのは後から面のオフセットという機能で実現可能です。
今回の事例ですが設計を学ぶ上では非常に良い題材だと思います。空気が通る部品なのだからまずは「空気の形」をモデリングしてみてください。空気の形＝空間領域を決めることが先決でその外側に壁がある、と考えるとスッキリすると思います。
仕切りの作り方はもう少し時間をください。
