シンクを練習で書いています

DXFデータからなんとなく形を作ってみたのですが、4隅のR加工がわからず穴が開いています

あと、ぶつかるコーナーのR加工の処理の仕方がわかりません

フレットかけるとエラーがでてしまいました

やり方の参考あれば教えて頂きたいです

(出張で出かけるので返信遅くなります申し訳ございません)

0 件のいいね
返信
解決済み
136件の閲覧回数
4件の返信
返信 (4)

Bunga777
Mentor
Mentor
解決済み

面の構成を見るとフィレットをかける前までが、とても複雑なやり方をされている感じがします。

なので、ちょっと面構成を整理してからじゃないと駄目かも知れません。



とりあえず、コーナーのフィレットに関してはこのように3コーナーまとめてフィレットをかけられます。

無題_ (Bunga's Fusion360) - Autodesk Fusion 2024-12-02 11.00.46.png




同じコマンド内で別Rにする事も可能です。

無題_ (Bunga's Fusion360) - Autodesk Fusion 2024-12-02 11.01.36.png





adachitech7
Consultant
Consultant
解決済み

 @yamineko281 さん、



コーナー部に薄板のボディが存在しているようですね。






この内側の薄板のボディにフィレットがついてしまっているのではないでしょうか?

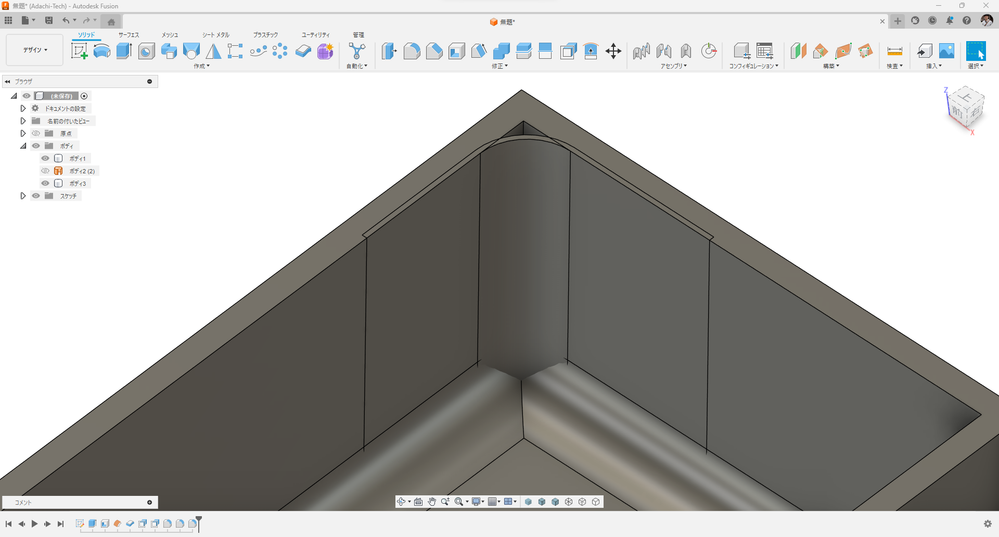

水平方向のフィレットは厚板の方に付いているとするとこんな感じになっていると思います。






これを修正するにはフィレットを付ける前に薄板ボディと本体を結合コマンドで一体にしてから作業するといいと思います。






最初に縦辺にフィレット。






続いて横辺、直線と円弧と直線に一挙にフィレット。






フィレットはコマンド自体は簡単なものですがきれいに付けようと思えば結構苦労します。3D-CADの操作でも最難関の部類に入ると思います。大きなフィレットから先に付けること、一挙に付けようとせずに小分けにすること、なるべく連続したループ状のエッジを作ってフィレットを付けること、等に気を付けてみてください。

yamineko281
Explorer
Explorer

早速の返信ありがとうございます、4面設定して20Rつけれました!ありがとうございます!

yamineko281
Explorer
Explorer

薄板の組み合わせすぎてバラバラになっていて結合してみたのですが収集がつかず書き直しました・・・

大きな箱から削り出して作ってみます、ありがとうございました!
