レンガを変則的に積むモデルを作りたい

[t.o.cyclone.777]

1個が縦3ｘ横2ｘ高さ2のサイズのレンガを4段ｘ20個で積んだモデルを作りたいです。

私が実践した作り方は縦10ｘ横12ｘ高さ8の直方体を作成→一面ずつ0.2Φで切り取りで書く方法で途中までやりました。


[ChaosComb · Accepted solution]

こんばんは．

一面ずつ0.2Φで切り取る...というのが少しわからなかったので別の方法ですがやってみました．

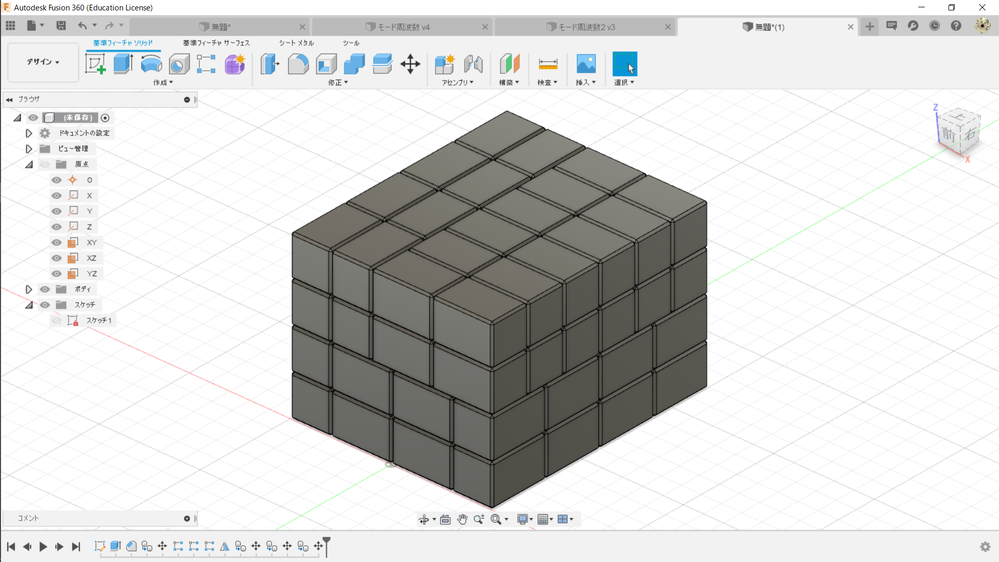

スクリーンショット (1119).png

まず，一つブロックを作りました．ここではすべてのエッジを面取りしてます．

スクリーンショット (1118).png

つぎに『移動/コピー』で増やします．このときちゃんと向きを変えて配置します．

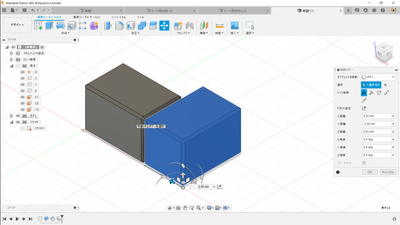

スクリーンショット (1109).png

そして，これらを『作成』->『矩形上パターン』で増やしていきます．

スクリーンショット (1111).png  ->   スクリーンショット (1120).png   ->   スクリーンショット (1121).png

次に『ミラー』で左半分を増やします．

スクリーンショット (1122).png

あとは，ここで作ったブロックを『移動/コピー』で増やしました．

作成したデータを添付しているのでご参考になれば幸いです．

ご不明な点がございましたらご連絡ください．

[adachitech7 · Accepted solution]

@t.o.cyclone.777 さん、こんにちは。

まず最初にレンガをコンポーネントで作り、それをジョイントと矩形状パターンを使って配置してみました。

次にレンガコンポーネント内でレンガのエッジに沿ってパイプを作り、そのパイプを使って本体から溝部分を切り取ります。

もう一つコンポーネントを作って他のレンガコンポーネントと結合させます。

結合させた後、穴が開いているところの面を全て削除して穴を塞ぎます。

データを添付しますので参考にしてください。

[t.o.cyclone.777]

@ChaosComb さん

教えていただきありがとうございます。

溝と表現してしまいすみませんでした。フィレットと言えば良かったですね。

教えていただいた通りの操作で作ることができました。

ありがとうございます！


[t.o.cyclone.777]

@adachitech7 さん

いつも教えていただきありがとうございます。

このやり方をぜひマスターしたいのですが、

①最初の段階の「まず最初にレンガをコンポーネントで作り、それをジョイントと矩形状パターンを使って配置してみました。」の段階でつまずいてしまいました。申し訳ございませんが、ここの部分を教えていただけないでしょうか。

※コンポーネントはアセンブリ→新規コンポーネントから作ればいいのでしょうか。

※ジョイントはアセンブリ→ジョイントから操作すればいいのでしょうか。

このやり方でやってみたのですが、履歴のツリーの表示が違うので操作がちがっているのでしょうか。

②また、解説で使用されているアニメーションですが、どうすれば作れるのでしょうか。

※ブロックができていく過程をアニメーションにして人に説明するために使いたいです。

宜しくお願い致します。

[adachitech7 · Accepted solution]

最初のレンガコンポーネントを作るところから1段目を配置するところまでと、その履歴を再生する様子を動画にまとめました。

動画のキャプチャーはAutodeskのScreencastという無料ソフトを使っています。

これを使えば操作画面の記録ができて、フォーラムにもダイレクトにリンクを貼り付けられるようになります。

https://knowledge.autodesk.com/ja/community/screencast

[t.o.cyclone.777]

@adachitech7 さん

モデリングできました！

ありがとうございます。
