オブジェを斜めにカットしたい

eyck_a9
Contributor

オブジェを斜めにカットしたい

eyck_a9
Contributor
Contributor

スクリーンショット 2024-09-08 6.54.20.png

画像のようなオブジェを作りたいのですが、オブジェの側面にスケッチを作成して押し出しで斜めにカットをしようとすると側面が斜めなのでうまくカットできません。どうすれば良いでしょうか?

スクリーンショット 2024-09-08 6.53.44.pngスクリーンショット 2024-09-08 6.53.55.png

0 件のいいね
返信
解決済み
620件の閲覧回数
7件の返信
返信 (7)

Bunga777
Mentor
Mentor
解決済み

スイープを使うと良いと思います。



Monosnap Autodesk Fusion 2024-09-08 07.11.53.png

adachitech7
Consultant
Consultant

@eyck_a9 さん、



こんな感じで作ってみました。



四角形を押出し。






勾配コマンドで側面に角度を付ける。






同じく勾配コマンドで天面にも角度を付ける。






面取りで完成です。


adachitech7
Consultant
Consultant

@eyck_a9 さん、



こういう作り方もできます。

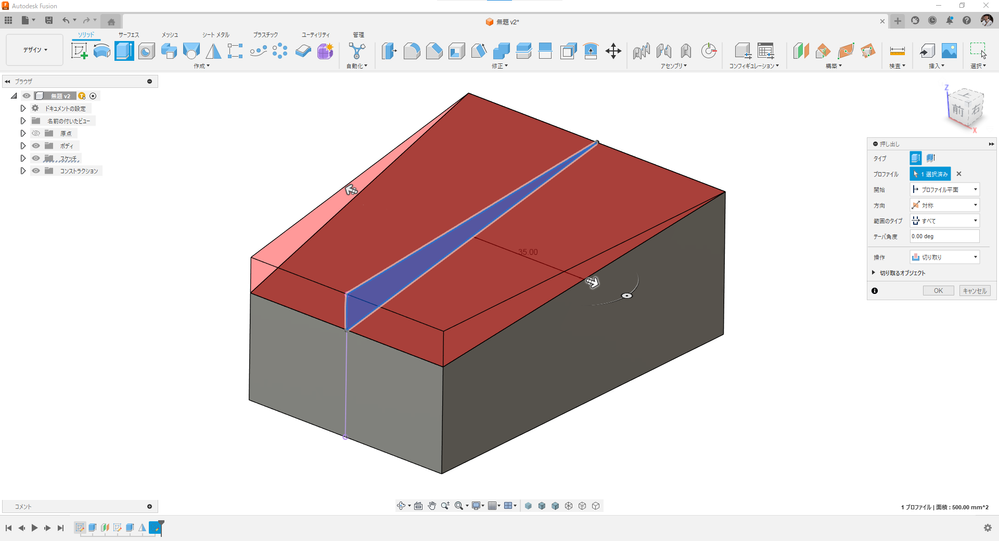

側面を斜めにカット。






カットしたフィーチャーをミラーコピー。






中央にスケッチを作って「投影/取り込み⇒交差」で交線を抽出。






直線を追加して三角形を作る。






両側に押し出してカット。






こちらの方法ですと先細りした先端部分の寸法をきっちりとした数値に丸めて決めることができます。

adachitech7
Consultant
Consultant

@eyck_a9 さん、



もう1つご紹介します。

傾斜平面と面を置換コマンドを使う方法になります。こちらは動画でご確認ください。



adachitech7
Consultant
Consultant

@eyck_a9 さん、



長方形のスケッチを2つ作ってロフトで繋ぐということもできます。




参考までに。

0 件のいいね

mari.shimode
Community Manager
Community Manager

@eyck_a9 さん、こんにちは。コミュニティのご利用ありがとうございます。



その後、状況はいかがでしょうか?
Bunga777 さんと adachitech7 さんから返信が来ていますので、お手すきの際にご確認ください。



返信で問題が解決、または解決に至らなくとも参考になった場合は、その返信の右下に表示されている「解決策として承認」ボタンを押してください。
同じ問題を抱えた方の参考になりますので、ご協力のほどよろしくお願いいたします。



引き続き問題を抱えていましたら、返信でお知らせください。






Mari Shimode
Community Manager
0 件のいいね

tnomura-jt
Advocate
Advocate

形状を押出までは問題無いと思うので押し出した後、

断面方向に構築/オフセット平面を作成します。



そのオフセット平面上にプロファイルを作成、

側面形状をプロジェクトします。

そしてカットしたいラインを引きます。




そのあと、ボディの切断でそのラインを選択します。

2つに分かれるので要らない方を削除か除去で終わりです。
