ボディの円弧部分に沿わした溝を作りたい

[simasizo]

いつも大変お世話になっています。

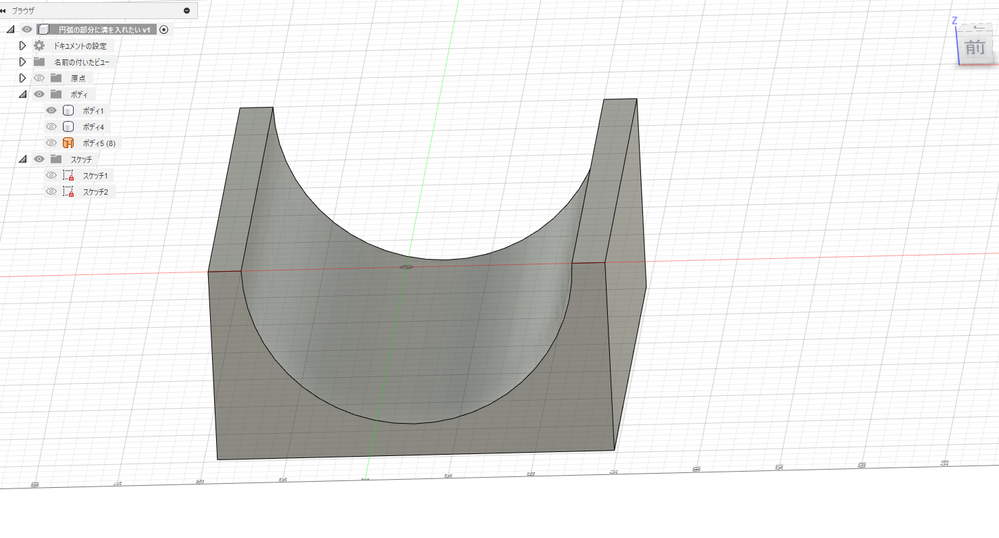

1枚目画像の溝を、2枚目画像の円弧の面部分に沿わして作りたいのですが、出来ないで困っています。

何卒よろしくお願い。

[Bunga777 · Accepted solution]

その状態からだとエンボスが一番楽なのかな……。

エッジのフィレットがちょっと苦労しますけど。フルラウンドフィレット使えたら楽そうだけど。

他にも色々やり方はあると思いますが、取り急ぎ。

[Bunga777 · Accepted solution]

中心線を面に投影して、その線を利用してスウィープで切り取るボディを作ってあげるっていう手もあると思います。　ってことでちょっとやってみました。

こちらデータも付けておきます。

履歴の後ろにエンボスでやった残骸も付けておくので参考にどうぞ。

[simasizo]

@Bunga777 さん　ありがとうございます。

サーフェスを使ってごちょごちょやるイメージを想像してたんですが、2つの方法大変勉強になりました。

[hide-wada · Accepted solution]

@simasizo さんへ　こんにちは

シートメタル機能を使って、作ってみました。

画像とファイルを添付しますので、みてください。

[simasizo]

@hide-wada さん　ありがとうございます。

シートメタル機能使ったこと無いので大変勉強になりました。

[adachitech7 · Accepted solution]

@simasizo さん、

サーフェスの押し出しとトリム、パイプコマンドを使って作ってみました。

途中フィレットでもたもたしていますがご容赦ください。

[adachitech7 · Accepted solution]

@simasizo さん、

少しバリエーションを変えてスケッチ直線を面に投影してからその曲線をパスにしてパイプコマンドで切り取り用のボディを作りました。一つ作ったあとはミラーコピーで複製すればOKだと思います。

こちらも合わせてご参考に。

[simasizo]

@adachitech7 さん　ありがとうございます。

スケッチ線の書き方と拘束の操作、次回から真似させていただきます。

そこから手間取っていたので、たすかりました。
