回り止め軸用の長穴を書いているのですが、拘束がかからなくて悩んでます。

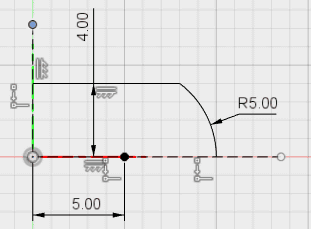

今は添付図のように
というように拘束を試みてますが、これでは円弧の終点の補助線や上下の線が回ってしまい、完全には拘束できていないようです。
（図中の中点拘束は補助線の位置を固定するもので、必須ではないです）
もう少しよい方法があればどなたかご教授いただきたく思うのですが……
ご質問ありがとうございます。
詳しくお調べさせていただくためにデザインファイルの添付、またはパブリックリンクを共有していただくことは可能でしょうか。
こんにちは。
最初のデータがダウンロードできないので原因がわかりませんが、どこかしらに拘束が抜けているか、特定の条件で完全拘束にならない不具合かもしれません。再度拘束前のデータをお送りいただければ調査できます！
ダウンロードできないようです。
今一度共有し直すか、データ自体を上書き保存してみてください。
自己解決されているようですが、スケッチのやり方は人それぞれです。
後で寸法や形状が変更された際に対応しやすい書き方が良いとされています。
私が描くとしたら、まず、1/4を描きます。
ミラーで複写します。
更にミラーで複写します。
見難いので、拘束表示を非表示にします。このように描きます。
ただ、この描き方は、寸法変更は楽ですが、形状の変更の対応がしづらいことが多いので、形の変更が多い時は不利になります。
まあ、この程度なら書きなおしても問題はないですが。
この穴のバリエーション、つまり、設計変更で変更される可能性がある形状がわかっていれば、
その形にも変更しやすい描き方をするのが良いと思います。
仰る通り試してみました。
結果、何と拘束がかかってない図面が正しい２D図を吐きます……
拘束が掛からない図面が2D図面で正しく表示されるのは驚きました。
そして、前に拘束が掛かることを確認した図面については、寸法そのものが間違って表示されています。
ミラーで作成したものは寸法は正しいものの、非自動調整寸法となっています。
基本的にはIGES形式と2D図面を切削業者さんにお願いするので、コレは……不味いかも、です。
