私は図のように、上面が四角、下面が角にRの入った(辺が弧の接線になっていない)形状の厚さ6mmシェルを板金展開したいです。
これをモデル化したものが添付サンプル01です。
しかし板金展開するには尖った角があってはいけないので、随所に内側R6、外側R12を設けてみました。
これが添付サンプル02です。
しかしこれでも板金展開出来ません。
どうしたらいいでしょうか。
板金展開がうまくいきません
多分角のRの欠け部分がだめなんだろうなぁ……。
ちょっといじってみましたが出ませんねぇ。
角をストレートにするとでるので、R部分がネックなのは確かかな。
Fusionでは出せないパターンのシートメタルの可能性……。
誰かできる強者が出てくるかも知れないので、待ってみましょう。
この矢印部分がR（ロフト）ではだめなので、普通にストレートにカットしたやつなら大丈夫って話です(^_^;)
あと、実は薄肉化ではうまく行かないことが多いです。
比較的良いのは、外側のサーフェスだけをオフセット０で抜き出して、
そのサーフェスに厚みを付ける方法ですね。
ということで、随分と形状が違いますが、参考ファイルを添付しておきました。
解決済み
それっぽい形にはできました。
ロフトフランジってのがあるので、これで最初からフランジ形状で成型してしまう方法でならいけます。

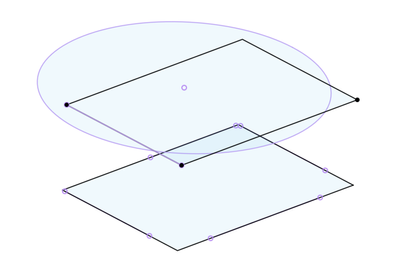

こんな感じで必要な外観だけのプロファイルを作って
プレスのフランジ命令で、ロフトフランジタイプにします。
フォーミングのタイプをプレス金型にすればこんな感じに。
これならフラットパターンまで出せます。
