O que há de novo no FUSION 2023

6 RESPOSTAS 6
Responder
Mensagem 1 de 7
clacampos
2902 Exibições, 6 Respostas

O que há de novo no FUSION 2023

Olá a todos!



Confiram as novidades do Fusion 360 ao vivo do Centro de Tecnologia de Birmingham.



Junte-se a nós para este evento exclusivo de 60 minutos ao vivo com especialistas do Fusion 360. Abordaremos os melhores e mais recentes recursos de todos os espaços de trabalho, apresentaremos demonstrações ao vivo e abriremos o espaço para muitas perguntas e respostas ao vivo.



Teremos duas sessões na quinta-feira, 8 de dezembro, para você escolher, ambas idênticas em conteúdo, mas em horários diferentes. Clique nos links abaixo para se inscrever. Até lá!






  • 10:00 (Reino Unido) | 11:00 (Horário de verão da Europa Central) | 14:30 (Horário padrão da Índia) – Inscreva-se aqui
  • 9:00 (Horário padrão do Pacífico) | 12:00 (Horário padrão da Costa Leste) | 17:00 (Reino Unido) – Inscreva-se aqui





AVISO: Informações importantes sobre suporte do sistema operacional após março de 2023

Após a atualização do produto de março de 2023, o Fusion 360 não mais oferecerá suporte total às versões de sistema operacional listadas abaixo:

  • Windows 8.1
  • Windows 10 (versão 1803 ou anterior)
  • macOS 10.15 (Catalina)

Para continuarmos desenvolvendo o Fusion 360 para obter o que há de melhor e mais recente, precisamos permanecer atualizados e encerrar o suporte para versões mais antigas do sistema operacional. Talvez leve algum tempo até que você se adapte a essa mudança. É por isso que estamos avisando com antecedência, para que você tenha tempo suficiente para atualizar seu sistema operacional para a versão mais recente. Continuaremos enviando lembretes por aqui e na interface do produto, enquanto nos aproximarmos da atualização de produtos de março de 2023.





Usabilidade



Novo suporte de idioma adicionado para português do Brasil, polonês e turco



Temos uma grande notícia para a nossa comunidade. Além dos idiomas alemão, francês, italiano, chinês, japonês, coreano e espanhol (que estão disponíveis atualmente como opções em suas preferências), agora é possível executar o Fusion 360 em português do Brasil, polonês e turco. Deseja se envolver diretamente com nossas comunidades turcas ou brasileiras do Fusion 360? Acesse as páginas dos fóruns:

Turco | Português do Brasil








Gerenciador de extensões aprimorado



O Extension Manager está com um visual novo e moderno. Agora, ficou ainda mais fácil explorar, comprar e renovar suas extensões do Fusion 360. Personalize os recursos do Fusion 360 com extensões que elevam sua experiência e seus fluxos de trabalho a um nível superior. O novo gerente oferece todos os recursos de que você precisa em um só lugar. Aumentamos o período de avaliação das Extensões para 14 dias, para que você possa passar mais tempo explorando cada uma delas e ampliar suas opções de compra. Clique no ícone de extensão na barra de guias para experimentar o novo visual.




Saiba como adquirir acesso às extensões do Fusion 360.



Programa Insider acessível na guia Comunidade



Se você deseja ficar à frente da curva e obter acesso a novos recursos antes de todos os outros, torne-se um membro do programa Fusion 360 Insider. No Fusion 360 Insider, você obtém acesso antecipado ao Insider Build do Fusion 360, que recebe atualizações de produtos várias semanas antes de serem lançadas para o público em geral. Você também terá acesso ao nosso Insider Lounge, onde poderá interagir com outros membros do programa e com a equipe da Autodesk. E, para tornar as coisas ainda mais fáceis, a partir desta atualização, o programa Insider poderá ser acessado por meio de um link na guia Comunidade. Esperamos ver você lá!

Saiba mais e inscreva-se aqui.




Desempenho

O Fusion 360 ficou ainda mais rápido! Confira os aprimoramentos de desempenho incluídos nesta atualização:

  • Melhor desempenho ao chamar comandos de modelagem como Extrusão, Revolução e Novo teste. Para montagens grandes, é possível ver um ganho de desempenho de até 60 vezes.
  • Melhoria de até seis vezes os tempos de abertura de arquivos para os designs com muitas substituições de acabamento de face.
  • Melhoria de até 45% no desempenho de seleção e cancelamento da seleção de janelas.
  • Melhoria de cerca de 21% no desempenho de Calcular tudo, com alguns arquivos de design sendo recalculados mais de três vezes mais rápido.
  • Houve uma melhoria geral de até 23% no desempenho nesta versão que pode beneficiar vários fluxos de trabalho, como Criar círculo, Editar esboço, Calcular tudo e Interações de linha do tempo.

Design

Limites de movimento integrados em ferramentas de junta e de junta as-built

Sólido > Montagem > Junta e Junta as-built

Agora, ao usar as ferramentas de montagem Sólido > Montagem > Junta e Junta as-built, é possível adicionar Limites de movimento de junta ao criar a junta. Isso permite definir limites de movimento para a junta no momento da criação, para que você não precise procurar a junta correta no navegador e abrir uma caixa de diálogo Editar limites de movimento separada.




A seção Limites de movimento de junta permite inserir valores conhecidos de máximo, mínimo e repouso para definir a faixa de movimento para componentes que se movem ou rotacionam em uma montagem. Também é possível visualizar os limites de movimento de forma independente ou simultânea se a junta tiver mais de um grau de movimento.

Saiba mais aqui.



Filtros de pesquisa e opção Atualização automática em parâmetros

Design > Modificar > Alterar parâmetros

Foram feitos vários aprimoramentos na ferramenta Design > Modificar > Alterar parâmetros, facilitando a adição de novos Parâmetros de usuário, a pesquisa e o filtro de parâmetros existentes e a pausa em Atualização automática ao editar parâmetros. Agora, é possível:

  • Ativar e desativar a Atualização automática para pausar todas as atualizações no modelo em segundo plano quando você fizer alterações na tabela de parâmetros. Clicar em Aplicar para atualizar manualmente o modelo. Montagens complexas com linhas de tempo paramétricas são recalculadas com cada alteração nos parâmetros. Desativar as Atualizações automáticas reduzirá o tempo de cálculo.
  • Na barra de pesquisa, digite Filtrar todos os parâmetros e clique em um cabeçalho de coluna para classificar por Nome, Unidade, Expressão, Valor ou Comentários.
  • Movemos o botão + Parâmetro do usuário de dentro da linha na tabela para uma localização mais detectável no nível superior da caixa de diálogo Parâmetros.

Saiba mais aqui.



Aprimoramentos no recurso Resolver componentes externos

Design > Navegador > Clique com o botão direito do mouse em qualquer componente não resolvido

Se você já tentou abrir montagens com componentes externos não resolvidos e tentou resolvê-los usando o recurso Resolver componentes externos adicionado em setembro, esses aprimoramentos são para você.

Os componentes externos se tornarão não resolvidos quando um design ou seu projeto for arquivado ou excluído e poderão parecer não resolvidos para certas pessoas devido às restrições de permissão.

Nesta versão, estamos introduzindo:

• Participe de um projeto aberto com apenas um clique: Se um design estiver ausente porque você não é um membro do projeto aberto onde ele foi salvo, uma notificação será exibida, oferecendo a opção de Participar do projeto. Não é necessário pesquisar manualmente o projeto correspondente.

Notificações aninhadas de superfície no navegador: Isso economizará algum tempo ao procurar componentes não resolvidos em montagens complexas. Se um componente filho aninhado for marcado como não resolvido, uma legenda triangular vermelha será exibida pela pasta/pai no Navegador. Dessa forma, você saberá exatamente qual nó expandir para localizar o componente não resolvido e executar a ação correta.

• Substituir componente não resolvido: além de Solucionar ou Excluir os componentes não resolvidos, agora é possível Substituir esses componentes.

Saiba como substituir componentes não resolvidos.

É recomendável resolver os componentes ausentes assim que os encontrar. Não é necessário fazer a manutenção deles a longo prazo, e você deve tratá-los como manutenção geral do design.




Correções de estabilidade

 Nesta atualização, corrigimos vários problemas de desempenho que ocorriam quando o Fusion 360 estava no modo off-line e corrigimos uma falha que ocorria ao tentar colocar o Fusion 360 on-line. Tudo deve estar nos conformes agora.



Visualização de modelagem automatizada: controle deslizante de volume

Design > Automatizar > Modelagem automatizada

Um dos comentários mais comuns que ouvimos sobre a modelagem automatizada foi o desejo de ter mais controle sobre a forma. Nesta atualização, oferecemos mais controle sobre o volume geral da forma. Depois que a alternativa for concluída, você verá um controle deslizante após a seleção. Esse controle deslizante permitirá aumentar ou diminuir o volume da forma, estendendo o número de possíveis alternativas produzidas pela modelagem automatizada.

Além da capacidade de editar manualmente o corpo T-spline resultante, o controle adicional trará flexibilidade máxima para obter uma forma que melhor atenda às suas necessidades. Além disso, não se esqueça de compartilhar suas ideias conosco sobre como a modelagem automatizada está funcionando para você usando o link de pesquisa na parte inferior da caixa de diálogo do comando Modelagem automatizada.

Saiba mais sobre o controle de volume.



Design generativo

Solucionadores experimentais adicionais e resultados de recursos

Na última atualização, anunciamos que um novo solucionador usaria o Design generativo, produzindo resultados de alta qualidade em um período menor. Nesta atualização, incluímos suporte a esse novo solucionador para Simetria, Forças remotas, Momentos remotos, Restrições remotas, Massas de pontos e Limites de deslocamento como parte de nossa Visualização de recursos e solucionadores experimentais.

Agora, ao executar estudos com qualquer uma dessas entradas, você obterá dois resultados para cada configuração: um do solucionador de visualização herdado e outro do solucionador novo. Ao classificar o estudo em Explorar, você verá o novo resultado como o primeiro e o resultado herdado como o segundo para um determinado método de fabricação e material. Observação: Esses resultados serão muito semelhantes, e isso é esperado. Se você encontrar diferenças significativas, envie um e-mail para generativedesignhelp@autodesk.com.




Desenhos

Novas folhas duplicadas

Agora, no espaço de trabalho do desenho, você poderá criar duplicatas de folhas existentes. Esse recurso funciona exatamente como "Duplicar slide" no PowerPoint. Clique com o botão direito na barra de folhas para duplicar a folha, e todos os elementos de desenho serão copiados com todas as referências, tornando a nova cópia independente da original.




Saiba como trabalhar com folhas.

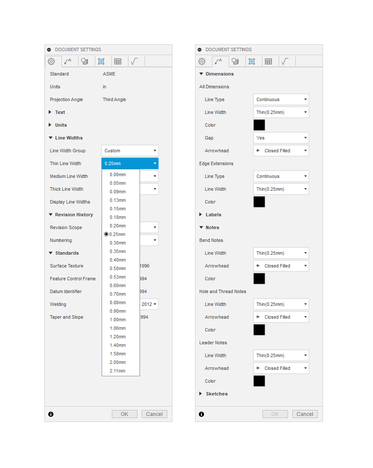

Novos controles de impressão avançada

Temos uma novidade para você. Agora, é possível imprimir desenhos em qualquer escala, permitir deslocamentos e fazer impressão de várias folhas. Isso fornece mais controle sobre os controles de impressão.




Saiba como imprimir folhas.



Componentes eletrônicos

Extensão de integridade de sinal

A demanda por tecnologia conectada está crescendo exponencialmente, e os inovadores precisam das ferramentas certas para obter a percepção necessária para obter o novo design de produto mais cedo e com menos giros de protótipo. As linhas de transmissão de alta velocidade em sua placa de circuito impresso estão sujeitas a muitos elementos que causam distorção.

A nova Extensão de integridade de sinal do Fusion 360, com tecnologia Ansys, dá aos designers e engenheiros de produtos acesso aos recursos de análise eletromagnética, permitindo inspecionar e resolver problemas com um desempenho de sinal no início do processo de design. Defina sua impedância alvo, e a interface fácil de usar fornece um feedback visual rápido sobre as alterações do design para ajudar a melhorar a conformidade e o desempenho do produto, reduzir as despesas de testes e prototipagem de PCB físicos e acelerar o desenvolvimento.

Saiba mais sobre a Extensão de integridade de sinal






Use as teclas de seta para mover objetos durante a colocação

Este recurso altamente solicitado permite usar teclas de seta para mover os recursos selecionados. Você não dependerá mais do cursor. A melhor parte é que a grade principal ou secundária foi mantida. Isso ajudará a ajustar a colocação de componentes no espaço de trabalho de PCB e Esquemático. Saiba mais sobre como mover componentes




Inferência ativada para os comandos Padronizar e Organizar



Nossa equipe de desenvolvedores continua adotando recursos de esboço mais relevantes nos locais de trabalho de componentes eletrônicos do Fusion 360, facilitando o desenho de formas complexas e o roteamento de referências perto de pontos de interesse. Em uma atualização anterior, foram introduzidos comandos Padronizar e Organizar, simplificando a inserção padrão de recursos novos ou selecionados. Nesta atualização, nossos desenvolvedores permitem o uso de pontos de inferência para localizar a origem desejada para seus ativos de padrão ou organização. Ficou muito mais fácil encontrar as coordenadas exatas necessárias para posicionar os recursos organizados.

Saiba mais sobre padronização e organização de objetos e preferências de inferência.



Suporte à importação de vários recursos na biblioteca

As bibliotecas são fundamentais para todos os designs eletrônicos, e por isso, estamos sempre buscando melhorar e simplificar essa experiência.

Ao criar uma biblioteca personalizada, pode levar muito tempo para desenvolver todos os símbolos necessários ou reutilizar cada recurso de dispositivo. Esta atualização permite reutilizar vários símbolos predefinidos de outras bibliotecas ao mesmo tempo.

Para experimentar esse recurso, navegue até a opção Importar componente no editor de bibliotecas e, em seguida, selecione todos os símbolos necessários em outra biblioteca. Em instantes, todos esses símbolos serão transportados para a sua própria biblioteca personalizada, prontos para serem personalizados ou estendidos de acordo com as suas necessidades.




Saiba mais sobre como importar bibliotecas e elementos de biblioteca



Adicionar novo tipo de junta para coberturas planas

Em uma atualização recente, introduzimos capeamentos planos no comando de linha e no comando de rota. Com a opção Capeamentos planos, é possível definir conexões T em traços com diferentes larguras de fio sem os artefatos indesejados de desbaste que degradam os sinais da linha de transmissão. O comando Rota foi atualizado para dar suporte a Capeamentos planos no ponto de conexão. Não é mais necessário desenhar traços sobrepostos para evitar uniões arredondadas.




Saiba mais sobre o roteamento manual de sinais



 Adicionar suporte para as propriedades de material da camada de silkscreen

Em uma versão anterior, lançamos o novo gerenciador de empilhamento de camadas. Permitimos atribuir propriedades específicas às suas camadas, como propriedades dielétricas, espessura, largura e muito mais. Atribuir essas propriedades na composição da PCB permite obter resultados mais precisos ao simular a placa, para casos como e-cool.

Para esta atualização, você notará que adicionamos propriedades de empilhamento às suas camadas de silkscreen. A silkscreen é uma camada de traços de tinta usada para identificar componentes, pontos de teste, partes da PCB, símbolos de aviso, logotipos, marcas e muito mais. Como a tinta de silkscreen não é condutiva, ela pode danificar a qualidade dos contatos elétricos quando se projeta por engano em uma folga de máscara de solda branca, o que resultará no descarte de placas montadas se a falha não for identificada durante os testes elétricos. Criar uma pilha de camadas de alta fidelidade facilita a detecção de possíveis defeitos muito mais cedo no processo de design.




Saiba mais sobre como trabalhar com o Gerenciador de pilha de camadas

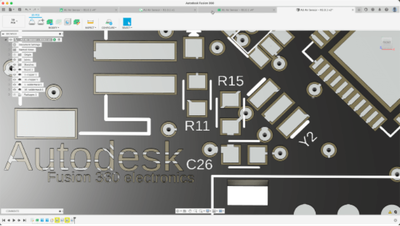

PCB 3D compatível com texto na camada Máscara de solda

Uma máscara de solda branca é uma camada fina de polímero em forma de lacre que é normalmente aplicada aos traços de cobre de uma placa de circuito impresso para proteger contra a oxidação e evitar que pontes de solda se formem entre plataformas de solda branca. Pode útil colocar texto na camada de máscara de solda branca, como gravar em uma grande área de cobre sem usar a silkscreen.




Esta atualização permite inserir texto na camada de máscara de solda branca, que será automaticamente sincronizada com o modelo 3D da sua PCB.



Melhorias no comando de via para permitir a seleção de rede

A partir da atualização anterior, o comando de via pode ser colocado na placa, e os modos de violador são respeitados. Nossa equipe de engenheiros continuou trabalhando com vias e, para esta atualização, a caixa de diálogo de via foi aprimorada. Nesta atualização, um campo de nome foi adicionado à caixa de diálogo. Digite um novo nome para a sua via ou selecione um na lista de preenchimento automático.  Esse recurso ajuda a selecionar o nome de sinal correto para a sua via.




Saiba mais sobre como inserir vias





Romper se tornou Anular rota



Romper é a ação de retornar um traço para seu formato de sinal sem roteamento. A fim de aprimorar a sua experiência de design, nossa equipe renomeou este comando como Anular rota. A alteração no nome traz uma caixa de diálogo aprimorada com todas as opções disponíveis, incluindo a nova opção Incompleto, que eliminará traços incompletos. Não é mais necessário gastar tempo localizando manualmente esses traços curtos que podem degradar seu sinal em linhas de transmissão de alta velocidade.




Saiba mais sobre sinais de anulação de roteamento



Manufatura

Visualizações de extensão

Nova visualização da extensão de usinagem para estratégias de cavidade rotativa e contorno rotativo

Usine peças mais adequadas para usinagem de quatro eixos de forma mais eficiente com a Cavidade rotativa, uma estratégia de desbaste, e o Contorno rotativo, uma estratégia de acabamento de parede.




Saiba mais sobre a estratégia de Cavidade Rotativa.

Saiba mais sobre a estratégia de Curva de nível rotativa.

Nova visualização do percurso de rebarba na extensão de usinagem

Utilize a estratégia Rebarbar para remover itens indesejados de material, conhecidos como rebarbas, deixados por operações anteriores. A rebarba melhora a estética da peça, bem como seu ajuste e montagem, e reduz os riscos de segurança que podem ocorrer ao lidar com a peça. Esta visualização de extensão funciona para fresas de três, quatro e cinco eixos e opera fora de um valor de invasão definido pelo usuário.




Saiba mais sobre a estratégia Rebarbar.



Visualizações públicas

Nova visualização inclinada de planos

Precisa usinar planos inclinados? Experimente a visualização de extensão de usinagem plana inclinada para habilitar opções adicionais do eixo ferramenta. Agregue valor significativo a todas as estratégias de peças e usinagem automatizada. Esta visualização funciona adicionando orientações 3+2 automaticamente para todos os planos inclinados.




Saiba mais sobre como usinar planos inclinados.



Versão completa

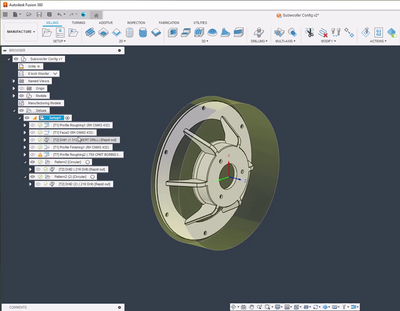

Acabamento de canal de torneamento sai da visualização

A estratégia de Acabamento de canal de torneamento está saindo da visualização para ajudar a criar um percurso de acabamento para um canal. O percurso pode incluir um ou mais cortes de acabamento. Essa estratégia também permite combinar acabamento de canal com usinagem de canais únicos em um percurso em vez de configurar um percurso de Canal único separado.




A estratégia funciona ao remover material do diâmetro externo, do diâmetro interno ou da face.




Cavidades abertas otimizadas: lançamento de Inclinado e Raso na extensão de usinagem

A otimização de cavidades abertas para inclinado e raso saiu da visualização para a extensão de usinagem. Utilize essa ferramenta para aprimorar condições de corte como posições de entrada e saída de ferramenta na Crista para usinar cavidades abertas em áreas rasas. Além disso, será possível deixar menos marcas na sua peça começando por fora e minimizar mergulhos e cantos vivos.




Saiba mais sobre como gerar um percurso Inclinado e Raso.

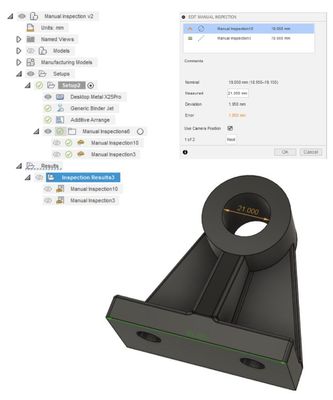

Medição manual na versão pública

 A distância centro a centro para inspeção manual está entrando em versão completa como parte da nossa oferta básica nesta atualização. Esse recurso permite escolher como medir a distância entre os centros de dois furos ou postiços em uma inspeção manual. Se o seu instrumento de medição não permite medições de distâncias centro a centro, o Fusion 360 pode calcular a distância utilizando os diâmetros dos furos ou postiços e a distância máxima ou mínima entre eles, garantindo medições mais flexíveis.




Saiba mais sobre inspeções manuais.



Aditivo

Aplicativo HP Printer



O aplicativo HP Printer já está disponível na App Store do Fusion 360. Este aplicativo oferece acesso rápido por meio do HP SmartStream 3D diretamente no Fusion 360, permitindo conectar impressoras Jet Fusion e Metal Jet para imprimir diretamente do Fusion 360.






Atualizações de máquinas e pós-processadores

Procurando as atualizações mais recentes de máquinas e pós-processadores? Em setembro, lançamos várias atualizações e melhorias nos nossos pós-processadores e máquinas de código aberto gratuitamente. Nesta versão, adicionamos o pós-processador FFF aditivo Re3D e um novo pós-processador Okuma Inspection Beta, além de melhorias em pós-processadores genéricos, de fresagem, de torno-fresa e aditivos. Também incluímos novas máquinas à nossa biblioteca e aprimoramentos para funcionalidade em torno do mecanismo de pós-processador CAM da Autodesk.




Para saber mais, confira a postagem do fórum aqui.



Simulação



Melhor desempenho da solução na nuvem de simulação

Desde a nossa última atualização, fizemos mais aprimoramentos no pipeline de solução da nuvem de simulação e nos nossos trabalhadores de nuvem para lidar melhor com um número maior de trabalhos, o que reduzirá ainda mais o tempo de obtenção de resultados. O tempo médio de solução para trabalhos simples de Estática linear foi de aproximadamente três a quatro minutos na atualização de outubro e agora está mais próximo de dois minutos. Teremos mais melhorias em breve.



Comando Temperatura crítica renomeado para Limites de temperatura

Simulação > Refrigeração de eletrônicos > Limites de temperatura

Com base em seu feedback, renomeamos o comando Temperatura crítica como Limites de temperatura, e a coluna Temperatura crítica no comando foi renomeada como Temperatura máxima. A intenção desse comando é permitir que você defina o limite de temperatura preferencial para componentes importantes na placa de circuito e, em seguida, entenda se a temperatura desse componente excederá ou não o limite especificado.




NOVO: Visualização de resultados e pós-processamento aprimorada para simulação de refrigeração de eletrônicos

Simulação > Refrigeração de eletrônicos > Resultados

Com esta atualização, apresentamos uma experiência nova e aprimorada de visualização de resultados e pós-processamento para a simulação de refrigeração de eletrônicos. Os resultados existentes das simulações de refrigeração de eletrônicos também estarão disponíveis na experiência de visualização dos novos resultados e não precisarão ser resolvidos novamente. Confira a lista de adições e melhorias na experiência de visualização dos novos resultados:

  1. Novo: Resultado guiado para os Limites de temperatura que o usuário especificou na configuração. Esta nova categoria de resultados fornece informações sobre possíveis problemas de aquecimento para seus componentes críticos, além de recomendações sobre possíveis ações que podem ser tomadas para reduzir o risco para esses componentes.
  2. Melhoria: Capacidade de mostrar/ocultar componentes da árvore do navegador de estudo.
  3. Novo: O resultado da velocidade do ar agora terá a visualização das linhas de fluxo junto com a visualização do fluxo de ar existente. A visualização das linhas de fluxo incluirá uma plotagem de cores do arco-íris para o valor de velocidade, além de cones para indicar a direção do fluxo de ar. Você também poderá ajustar a densidade e o peso das linhas de fluxo e dimensioná-las por magnitude. Observação: A visualização de linhas de fluxo foi adicionada no solucionador de refrigeração de eletrônicos e, portanto, exigirá um recálculo dos estudos de refrigeração de eletrônicos já concluídos antes desta atualização, a fim de visualizar as linhas de fluxo na nova experiência de resultados.
  4. Melhoria: O acesso e a visualização dos resultados combinados nas telas foram melhorados
  5. Melhoria: O resultado de sondas de superfície para Limites máximos mostra informações contextuais adicionais sobre o componente no qual a sonda foi inserida
  6. Melhoria: A experiência com planos de corte foi melhorada com a capacidade de escolher entre o plano de corte e o plano de segmentação, além da atualização de usabilidade para manipular facilmente a colocação e o movimento do plano de corte
  7. Novo: Agora, é possível alternar facilmente entre diferentes estudos completos de refrigeração de eletrônicos no próprio ambiente de resultados, sem precisar acessar a configuração
  8. Novo: Agora, é possível comparar resultados entre estudos completos de refrigeração de eletrônicos no documento

Identificadores e categorias



















Você achou uma postagem útil? Então fique à vontade para curtir essas postagens!
Sua pergunta obteve uma resposta que resolveu a duvida? Então clique no botão 'Aceitar Solução ' .


Claudia Campos
Comunidade de Usuários Autodesk Português - Coordenadora

6 RESPOSTAS 6
Mensagem 2 de 7
clacampos
em resposta a: clacampos

Usabilidade

O macOS Ventura é oficialmente compatível




Ótima notícia! O macOs Ventura agora é oficialmente compatível com o Fusion 360. Sinta-se à vontade para atualizar seu computador Mac para o sistema operacional mais recente e obrigado por sua paciência.

Guia Início do Fusion - Uma nova forma de navegar pelos dados

Você já ficou frustrado ao tentar encontrar dados de projeto sem conseguir? Você já desejou poder filtrar por tipo de dados? Você já desejou ter as vistas de lista e grade que você conhece de outras ferramentas de dados em nuvem? Estamos oferecendo uma maneira mais intuitiva de você navegar pelos dados em uma nova experiência com a guia Início do Fusion. A guia Início é o que parece: um lugar onde você pode começar - abrir um projeto existente, criar algo do zero ou navegar por seus projetos em busca de um projeto específico. Ela foi projetado para vários produtos da Autodesk; portanto, você terá uma maneira consistente de acessar seu trabalho.

OBSERVAÇÃO: Vamos ativar esse recurso nos próximos meses para usuários do Fusion. Você será elegível a essa experiência desde que não esteja usando o Armazenamento de usuário único ou a Extensão de gerenciamento. Se você quiser ter acesso mais cedo, convidamos você a se inscrever no nosso Programa Insider.

Veja aqui um tour rápido pela nova experiência:




  1. Acessar guia Início
  1. Alternar entre equipes no Fusion 360
  1. Acessar controles contextuais para o comutador
  1. Abrir ou criar um novo projeto
  1. Visualizar dados recentes ou dados do projeto
  1. Alternar entre a vista em lista e a vista em grade
  1. Classificar os dados
  1. Pesquisar dados recentes
  1. Filtrar dados (somente projetos)
  1. Ajustar colunas de propriedades exibidas
  1. Mostrar propriedades de um projeto selecionado
  1. Acesse os controles contextuais para dados (incluindo o link rápido do item recente para sua localização do projeto)
  1. Links rápidos para explorar conteúdo adicional e a Autodesk App Store

Saiba mais em nossa documentação de ajuda da guia Início do Fusion.

Desempenho




Em janeiro, temos várias atualizações de desempenho novas e empolgantes para execução com mais rapidez e tranquilidade do que nunca:

  • A seleção de janela e o cancelamento da seleção para projetos grandes do Fusion agora serão executados 1,8x mais rápido.
  • A seleção de janela e o cancelamento da seleção para entidades de esboço são mais rápidos e melhores que nunca. As entidades de esboço que anteriormente levavam entre 2 e 3 minutos para serem carregadas agora levarão apenas de 1 a 2 segundos.
  • A geração do perfil de esboço para arquivos de esboço agora é até 33% mais rapidamente.
  • A edição do esboço agora será executada até 20% mais rapidamente.
  • Extrusão/Arredondamento agora será executada de 9x a 55x mais rápido para arquivos de projeto.
  • Calcular tudo agora terá um desempenho até 86% mais rápido em arquivos de montagem.
  • A edição da junta para montagens grandes será agora até 1,1x mais rápida.
  • A criação de padrões de componentes com componentes Refex agora será executada até três vezes mais rapidamente para determinados arquivos de projeto.

Design

A modelagem automatizada agora faz parte oficialmente do Fusion 360
Design > Automatizar > Modelagem automatizada

Nesta atualização, estamos empolgados em anunciar que a visualização prévia da Modelagem automatizada está se tornando um recurso comercial para todos os estudantes e assinantes do Fusion 360. Em apenas alguns minutos, a Modelagem automatizada fornecerá várias alternativas de projeto editáveis com apenas algumas informações básicas sobre quais superfícies você deseja conectar e quais corpos você deseja evitar. Cada alternativa tem variação adicional que pode ser explorada usando o controle deslizante de volume para atualizar a visualização em tempo real na tela. Uma vez selecionada uma alternativa, o novo corpo ou componente será adicionado à linha de tempo com um histórico de operações contendo um recurso T-spline editável para a forma gerada, permitindo refinar ainda mais o resultado de acordo com suas necessidades específicas.

Saiba mais sobre Modelagem automatizada

Melhorias na interface do usuário de modelagem automatizada

Alguns de vocês nos disseram que a caixa de diálogo Modelagem automatizada estava ficando maior do que a altura da tela, tornando quase impossível acessar os botões OK e Cancelar. Nesta atualização, melhoramos o comportamento da caixa de diálogo para evitar que ela saia da tela, independentemente do tamanho da tela. Além disso, adicionamos a atualização em tempo real ao controle deslizante de volume; portanto, agora a visualização da tela será atualizada à medida que você arrastar o controle deslizante, proporcionando uma sensação mais dinâmica.

Novo! Alterar o grau de uma curva de spline

Para nossos experientes usuários do Spline de ponto de controle, as opções de grau de spline agora incluem de 1 a 9! Agora, quando você edita uma Spline de ponto de controle, é possível utilizar o menu suspenso Alterar grau de spline na paleta Esboço para alterar a seleção de graus.

Quando você cria uma Spline de Ponto de Controle, pode escolher criar uma curva de Grau 3 ou Grau 5. Para editar a seleção de grau de spline, selecione a curva na tela e, em seguida, no diálogo Paleta de esboço, selecione uma opção no menu suspenso Alterar grau de spline.

Aumente o grau para adicionar mais pontos de controle e obter um controle mais preciso sobre a forma.

  • A curva manterá sua forma se você a alterar para uma configuração de maior grau.
  • O suporte para splines de maior grau é útil quando você importa projetos de outros programas com diferentes configurações de grau.

Diminua o grau para diminuir o número de pontos de controle e simplificar a curva.

  • É mais fácil controlar a forma geral de uma curva de grau inferior.
  • Aplique restrições aos pontos finais antes de diminuir o grau para manter melhor a forma.
  • Converta suas curvas em Grau 3 caso você planeje utilizá-las no espaço de trabalho Forma.




Saiba mais sobre o Controle de grau de spline.

Melhorias na ferramenta Alterar parâmetro: opções de classificação e filtro

Como parte de uma série de atualizações em andamento, fizemos diversas melhorias na ferramenta Projeto > Modificar > Alterar parâmetros. Agora, você pode:

  • (1) Classificar a lista de parâmetros na ordem da Linha do tempo. Isso é útil se você tiver classificado a lista usando um dos cabeçalhos da tabela de parâmetros, como Nome ou Valor, e desejar restaurar a lista para a ordem de Linha do tempo
  • (2) Filtrar para exibir Parâmetros do usuário.
  • (3) Filtrar para exibir Parâmetros favoritos
  • Utilize funções hiperbólicas inversas no parâmetro Expressões.
  • Pesquise por IDs de recurso de parâmetro.




Este aprimoramento permite classificar, filtrar e pesquisar parâmetros existentes para localizar o que você precisa com mais rapidez.

Saiba mais sobre como criar, editar e gerenciar Parâmetros.

Melhorias na medição: alterar opção Delta XYZ

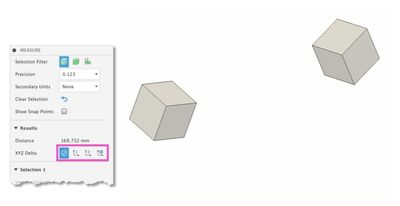

Vários de vocês pediram essa melhoria! Agora, na ferramenta Inspecionar > Medir, quando dois vértices forem selecionados, você notará novas opções Delta XYZ. Você pode selecionar um desses sistemas de coordenadas para alinhar as medições com:




  • Nenhum: oculta as medições XYZ
  • Sistema de coordenadas do componente 1: exibe as medições XYZ alinhadas com o Sistema de coordenadas do componente 1.
  • Sistema de coordenadas do componente 2: exibe as medições XYZ alinhadas com o Sistema de coordenadas do componente 1.
  • Sistema de coordenadas global: exibe as medidas XYZ alinhadas com o componente de nível superior.

Essa adição facilita e fornece mais opções ao medir componentes em montagens.

Saiba como alternar o Delta XYZ com a ferramenta Medir.

Design generativo

Recursos avançados oficialmente disponíveis

Durante o segundo semestre do ano passado, trabalhamos muito para levar a tecnologia da visualização de Recursos e solucionadores experimentais para um lugar de destaque como o novo solucionador do Design generativo. Com esse novo solucionador, você tem tido tempos de execução mais rápidos e resultados de maior qualidade. Essa tecnologia de solucionador nos deu a base para que colocássemos mais funcionalidades da visualização em evidência. Nesta versão, as funcionalidades a seguir passarão a estar disponíveis fora da visualização.

  • Capacidade de aplicar momento fora do eixo em faces cilíndricas
  • Design generativo > Condições do projeto > Cargas estruturais > Momento
  • Limites de deslocamento globais e locais
  • Design generativo > Critérios de projeto > Objetivos
  • Massas de ponto manuais
  • Design generativo > Condições de projeto
  • Forças remotas e momentos remotos
  • Design generativo > Condições do projeto > Cargas estruturais
  • Restrições remotas
  • Design generativo > Condições do projeto > Restrições estruturais




Saiba mais sobre Limites de deslocamento, Massa de ponto, Força remota, Momento remoto e Restrição remota

Observação adicional: Na atualização de outubro, informamos que estávamos atualizando nosso solucionador comercial, mas manteríamos nosso solucionador de geração anterior disponível, por precaução. Tudo tem funcionado como esperado; portanto, com esta atualização, vamos descontinuar completamente nosso solucionador herdado. Se você estiver executando a visualização de Recursos e solucionadores experimentais com a opção Resultados alternativos ativada e sem usar nenhum dos recursos mencionados acima, verá um resultado a menos do que no passado.

Visualização prévia: Restrições de simetria para fresagem de 2 eixos e 2,5 eixos

Com vários recursos graduados na Pré-visualização de recursos e solucionadores experimentais, ainda estamos progredindo na funcionalidade restante. Estamos estendendo a opção Simetria para oferecer suporte ao corte de 2 eixos e restrições de manufatura de fresagem de 2,5 eixos, permitindo definir até 3 planos ortogonais de simetria. Os resultados serão construídos com um histórico de linha de tempo editável de esboços e extrusões, da mesma forma que sem simetria; no entanto, os esboços incluirão apenas uma parte da seção simétrica e criaremos operações de espelhamento nos sólidos para construir o modelo por completo, melhorando a facilidade e o desempenho da edição de esboços.




 Saiba mais sobre Planos de simetria

Desenhos

Novo! Copiar e colar tabelas personalizadas

Você pediu, nós ouvimos: agora é possível copiar e colar "Tabelas personalizadas" entre folhas e também entre desenhos!



Aprimoramento da exclusão de vista

Melhoramos a experiência de exclusão de vistas. Agora, quando uma vista é excluída, todas as cotas e anotações também são excluídas, tornando mais rápida a exclusão da vista!




Novo! Reassociação de símbolo

Todos os símbolos de nota e tolerância geométrica agora são tratados como qualquer outra anotação. Os símbolos poderão ser reassociados se a geometria subjacente for removida. Agora é possível reassociar a textura da superfície, a tolerância geométrica, a referência, o símbolo de solda e os símbolos de conicidade e inclinação, se necessário.




Componentes eletrônicos

Monitoramos atentamente todos os seus comentários no fórum, em tíquetes de suporte etc. Como sempre, agradecemos que você tenha dedicado seu tempo para comentar e relatar esses problemas - seus comentários nos ajudam a criar uma experiência melhor para você.

Acumulamos um grande número de correções de erros e melhorias nesta atualização e as organizamos em três categorias distintas. Focamos em correções ou melhorias importantes em cada uma dessas categorias.

Melhorias nos recursos

Esta atualização concentrava-se principalmente em abordar nossa estabilidade, defeitos, produtividade e desempenho. No entanto, aproveitamos para aprimorar alguns dos recursos existentes no espaço de trabalho da biblioteca.

  • Agora é possível modificar a descrição da biblioteca no gerenciador de conteúdo
  • Agora é possível visualizar e editar atributos no gerenciador de conteúdo
  • Adicionamos alguns comandos ausentes (Informação, Mostrar, Copiar, Excluir, Mover, Padrão) ao comando Dispositivo no espaço de trabalho da biblioteca

Produtividade e desempenho

Essa categoria ajuda você a realizar seu trabalho mais rapidamente e ter uma experiência de projeto mais agradável. Isso inclui automatizar partes do seu fluxo de trabalho existente, tornar nossos recursos mais intuitivos ou melhorar o tempo de execução de vários comandos no espaço de trabalho do Fusion 360 Electronics.




Principais atualizações de produtividade e desempenho:

  • Antes, abrir um documento esquemático sem o documento Projeto de componentes eletrônicos significava que seu projeto não se sincronizava corretamente. O projeto de componentes eletrônicos coordena toda a sincronização em todos os subdocumentos de esquemas e PCB. Agora, um prompt para abrir o arquivo de projeto de eletrônica associado é gerado ao abrir um único documento esquemático ou PCB - isso garantirá que todos os subdocumentos de projeto de componentes eletrônicos (documentos esquemáticos/PCB) estejam sempre sincronizados.
  • Antes, a pesquisa de componentes para inserir por variante envolvia a verificação individual de cada resultado de pesquisa, agora é possível filtrar por variante diretamente no painel Inserir peça.

As melhorias adicionais incluem:

  • Oferecer a opção de abrir o projeto associado ao abrir uma única placa ou esquema
  • Fechar o esquema/PCB/PCB3d fechará todos os arquivos eletrônicos vinculados
  • Alteração de sinal de várias vias permitida no inspetor
  • A unidade DRC e a unidade de classe de rede são consistentes com a configuração de grade
  • Clareza sobre ao que se refere a imagem no PDF exportado
  • Tamanhos de papel mostrados no processador de imagens CAM
  • Marcar ou desmarcar permitido no modo Monocromático em CAM
  • São necessários dois cliques para recolher o recurso expandido no gerenciador de conteúdo
  • Localização aprimorada do inspetor
  • Localização aprimorada do processador CAM
  • Localização aprimorada da caixa de diálogo de exibição/camadas
  • O caminho do arquivo de trabalho Gerber não é atualizado imediatamente ao alterar o prefixo
  • Agora é possível mesclar ou dividir redes quando ocorre a redefinição de problema de rede no projeto
  • Facilitar a distinção entre bibliotecas com o mesmo nome por versão, última utilização, edição, pasta
  • Grade ativada por padrão no Editor de símbolo e perímetro
  • Capacidade de filtrar por variante no painel Inserir peça
  • Adicionar possibilidade de ajustar a posição (a folga entre o nome do pino e do pino), o tamanho da fonte e a rotação do nome do pino no editor de símbolos
  • Adicionar miniaturas à seção de detalhes de recursos do gerenciador de conteúdo
  • Exibir nome de biblioteca no menu de contexto ao editar a biblioteca de componentes
  • A cópia de um projeto é simplificada em Componentes eletrônicos
  • O valor na caixa do fator de escala agora pode ser alterado usando backspace, sem a necessidade de interação com o mouse
  • Ajuste de zoom deve respeitar somente as camadas visíveis 51tDoc e 52bDoc
  • Possibilidade de classificar ou pesquisar na lista de redes ao adicionar uma rede a um barramento
  • Suporte para cópia de atributo nas propriedades e no inspetor
  • Sincronizar opções de IU persistentes (herdadas) com estados persistentes de painéis
  • O rótulo recém-adicionado deve seguir o mouse em vez de corresponder ao canto automaticamente
  • Agora, a lógica da caixa de seleção de rota automática corresponde à exibição da interface do usuário
  • Agora é possível renomear o polígono com o sinal existente do inspetor
  • Agora, as configurações da caixa de diálogo de comando são compartilhadas entre todos os comandos
  • Será exibido um aviso para usuários não comerciais informando que a conta não tem suporte para mais de duas camadas de sinal
  • Os painéis de comando demoravam um pouco para serem atualizados. Em alguns casos, tornamos isso 5x mais rápido
  • Reduzimos o tempo necessário para fechar um arquivo do Fusion 360 Electronics
  • Aprimoramos o desempenho do Gerenciador de biblioteca e, em alguns casos, melhoramos este desempenho em 35%!

Estabilidade e defeitos

Aqui, abordamos os principais erros fatais e áreas em que o Fusion 360 Electronics não funciona exatamente como esperado:




Estabilidade

Graças a todos os seus relatórios de erro fatal enviados, conseguimos resolver 14 erros fatais graves, por exemplo,

Principais melhorias de estabilidade:

  • Anteriormente, o Fusion 360 apresentava erro fatal ou se tornava instável ao ajustar o posicionamento de componentes no espaço de trabalho do projeto por meio de "Editar no local". Você não deve mais ter esse erro fatal ao atualizar sua PCB.
  • Também descobrimos que a conexão de redes com um barramento por meio do comando de sobreposição de NET às vezes causaria um erro fatal no Fusion 360 - corrigimos isso.

Erros fatais adicionais corrigidos:

  • Erro fatal ao colar o preenchimento poligonal que é convertido da spline
  • Erro fatal ao executar um ULP com uma caixa de diálogo na página do módulo
  • Erro fatal ao atualizar PCB 3D com edição no local
  • Erro fatal ao usar o barramento de sobreposição
  • Erro fatal ao editar o pacote e salvar
  • Erro fatal ao alterar unidades no espaço de trabalho de componentes eletrônicos por meio de um atalho
  • Erro fatal ao editar as propriedades no painel de visualização do Inspetor
  • Erro fatal ao dividir qualquer rede esquemática
  • Erro fatal ao reverter redes geradas automaticamente
  • Erro fatal ao executar o ULP "select-sch-group-to-brd-group"
  • Erro fatal ao mover redes que partem de um barramento e colocá-las no lado superior do barramento
  • Erro fatal ao clicar duas vezes em um orifício de PCB na linha de tempo da PCB 3D

Defeitos

Aqui, o Fusion 360 Electronics não funciona exatamente como esperado. Fechamos um grande número de bilhetes (46!).

Principais correções de erros:

  • Os atributos do desenho não desaparecerão mais após salvar seu projeto
  • Os erros da RDC agora são corretamente atualizados na tela quando o projeto é atualizado durante o uso do modo de violadores de envio.
  • Foram solucionados vários problemas relativos à recuperação de anotações para frente/para trás ao usar o sincronizador.

Erros adicionais corrigidos:

  • O comando Rota desaparece imediatamente após o uso dos comandos show ou optimize
  • O erro DRC antigo permanece visível após o roteamento com largura diferente no modo Enviar violadores.
  • O QuickRoute não funciona ao usar componentes eletrônicos com determinados idiomas
  • A miniatura da biblioteca e da interface do usuário ficará vazia ao criar a biblioteca gerenciada
  • O resultado da rota automática está incorreto quando o contorno contém spline
  • O preenchimento poligonal não é atualizado automaticamente ao mover uma aresta e requer que o zoom seja atualizado
  • A mensagem "Não é possível abrir a biblioteca" é exibida após modificar uma biblioteca e atualizar o esquema imediatamente depois
  • O inspetor interromperá a consistência se você excluir um atributo dele
  • Perda de consistência durante a atualização da biblioteca após desfazer a sincronização
  • Ícone de envio inesperado no gerenciador de conteúdo
  • Imprimir PDF será exibido de forma diferente dependendo do estado de ocultação de polígonos
  • A versão em > DRAWING_NAME desaparece após ser salva
  • O filtro de seleção não é ativado ao abrir o mesmo símbolo ou perímetro
  • O sincronizador não funciona corretamente com o modelo 3D personalizado
  • Alterar a posição de vários componentes no Inspetor não funciona se x ou y permanecerem os mesmos
  • A visualização de espelhamento não é atualizada imediatamente ao pressionar o botão do meio do mouse
  • A vista de grupos não é atualizada após o grupo excluir tudo no esquema
  • A exportação de PDF CAM não funciona bem no Mac ・ Algumas bibliotecas padrão têm tamanhos de perfuração incorretos definidos
  • O uso de resultados de copy-attrib-sch-to-brd.ulp na corrupção de arquivos • erro de autenticação de library.io no Gerenciador de bibliotecas
  • A visualização do painel é fechada ao interagir com o widget secundário ・ Falha ao encaixar outros painéis junto ao painel retraído
  • A exclusão de via em PCB 2D resulta em uma mensagem de erro com defeito bloqueando a operação
  • Banner de atualização de biblioteca não é descartado após abrir o gerenciador de biblioteca
  • Permissão negada (no Win) ou não é possível renomear (no Mac) ao salvar um arquivo de biblioteca grande (3M, 8M, 11M etc.) para a equipe do Fusion
  • As janelas do Gerenciador de projeto, Propriedades e Inspetor não são sincronizadas após a alteração do nome do objeto
  • A camada tNames não está sendo atualizada com a atualização da biblioteca no arquivo de esquema e placa
  • Não é possível detectar o pacote 3D na caixa de diálogo Sincronizador
  • O ícone do sincronizador ainda ficará ativo mesmo após o sincronizador ser fechado
  • Não é possível restaurar as posições dos nomes de pinos
  • Legenda de grupo não incluída ao imprimir esquema
  • Há quatro linhas em estado de carregamento contínuo no painel Inserir peça após clicar em "Verificar atualizações"
  • A mensagem "Não é possível abrir a biblioteca" mencionou a biblioteca que não foi modificada após a atualização do projeto de todas as bibliotecas usadas no projeto
  • O pop-up de erro "Não é possível abrir a biblioteca" é exibido quando o projeto é atualizado de todas as bibliotecas usadas no projeto após a criação da biblioteca gerenciada e o fechamento do arquivo de biblioteca
  • A visualização de uma nova entrada não é exibida ao ativar o comando Invocar pela primeira vez
  • Ctrl+S não funciona para salvar após criar perímetro ou símbolo e excluí-lo em uma biblioteca vazia
  • Não é possível invocar a caixa de diálogo Sincronizar ao clicar novamente no comando Sincronizar na barra de ferramentas
  • Afirmação durante a atualização da biblioteca ‘Fusion 360…Undo.cpp,Line 457’ ou perda de consistência
  • Às vezes, durante o processo de sincronização, as bibliotecas ficam ‘presas’ no download para sempre ・ Os painéis são todos encaixados à esquerda após alternar a guia
  • falha de tela preta ao encaixar/desencaixar painéis
  • Botão Atualizar no Gerenciador de biblioteca perdido após reiniciar o fusion e marcar usado/não usado
  • As duplicações de barramento ocorrem no Gerenciador de projeto ao arrastar o barramento

Simulação

Refrigeração de componentes eletrônicos oficialmente disponível

Temos o prazer de anunciar que o estudo de simulação de refrigeração de componentes eletrônicos foi retirado da Visualização prévia de tecnologia e agora está disponível como um estudo comercial dentro do Espaço de trabalho de simulação no Fusion 360. A Simulação de refrigeração de componentes eletrônicos consumirá 6 tokens por solução se você estiver usando tokens para executar a Simulação. Ela também será incluída no Fusion 360 Simulation Extension Subscription. Agradecemos todos os comentários e recomendações que você nos forneceu para a Simulação de refrigeração de componentes eletrônicos durante seu estágio de visualização de tecnologia. Graças ao seu feedback, adicionamos algumas melhorias muito empolgantes no Resfriamento de eletrônicos no ano passado, especialmente na versão de novembro do Fusion 360 quando introduzimos o novo ambiente de visualização Resultados para a Refrigeração de componentes eletrônicos.

Sondas de ponto para refrigeração de componentes eletrônicos

Também adicionamos a capacidade de criar Sondas de ponto para o Estudo de refrigeração de componentes eletrônicos. Esse recurso permitirá que você capture dados em localizações não de superfície, como o interior de um componente, assim como o Ar em torno dos componentes. Basta colocar uma sonda de ponto na superfície de um componente e, em seguida, arrastá-lo para a localização desejada ou inserir a distância X, Y, Z. Para editar uma sonda de ponto, basta clicar na sonda e você poderá arrastá-la para a posição desejada.




Novo tutorial adicionado para refrigeração de componentes eletrônicos

Com a comercialização da Refrigeração de componentes eletrônicos, introduzimos um novo tutorial em nossa ajuda on-line para a Simulação de refrigeração de componentes eletrônicos. Você pode encontrar o tutorial aqui e o conjunto de dados para este tutorial foi adicionado às amostras de simulação.

Banco de dados de materiais de simulação de moldagem por injeção atualizado

O banco de dados de materiais de simulação de moldagem por injeção foi atualizado.

  • Número total de materiais: 12542
  • Número total de fabricantes: 590
  • Número total de novos materiais adicionados: 105
  • Número total de materiais atualizados: 61
  • Número total de materiais excluídos: 33
  • Fabricantes excluídos: 5 (Chem Polymer, PTS Marketing & Vertriebs GmbH, PTS Plastic, QST Inc & Teknor Apex Company, Sumika Styron Polycarbonate Limited)
  • Novos fabricantes adicionados 4 (Exxon Chemical, KOREA POLYACETAL, Sudarsshan Plastiblends, Sumika Polycarbonate Limited)

Manufatura

Usabilidade

Opção para saída de avanço de furação como Avanço por revolução versus avanço por minuto

Você pediu e nós ouvimos, agora dentro de operações de Furação você pode selecionar entre Avanço/min ou Avanço/revolução como saída em todos os percursos de furação.

Aditivo

A opção Organizar aditivo é liberada como uma pré-visualização pública

Deseja organizar automaticamente vários componentes para que eles se encaixem dentro do volume de construção da sua máquina aditiva? Esta visualização prévia é para você! Saiba mais sobre como ativar esta pré-visualização e organizar os componentes para manufatura aditiva aqui.

O Suporte de volume angular aditivo é liberado como uma pré-visualização de extensão

Deseja manipular como as estruturas de suporte de volume são geradas? Experimente a visualização prévia dos Suportes de volume angular aditivo na Extensão de construção aditiva. Com esta operação de visualização ativada, é possível evitar a geração de estruturas de suporte que conectam regiões de revestimento inferior com regiões de revestimento superior. Isso ajuda com a qualidade da superfície das peças ao remover suportes após o processo de construção ser concluído. Saiba mais sobre como usar os Suportes de volume angular aqui

Nova opção Preferência para gerar um percurso aditivo automaticamente no momento da criação do setup

Agora você tem a opção de gerar um percurso aditivo automaticamente quando estiver criando seu setup dessa forma, é possível simular e publicar sem nenhuma interação adicional com o Fusion 360 depois que o setup é criado.

O Suporte do Setter é liberado como um recurso da Extensão de construção aditiva

Procurando suporte otimizado para uma ampla variedade de máquinas e tipos de máquinas? Experimente nosso novo tipo de suporte do setter na Extensão de construção aditiva. Este novo tipo de suporte do setter fornecerá a capacidade de remover a Sobreposição Z para facilitar a remoção de peças e fornecer controle adicional sobre o tipo de padrão de preenchimento. Saiba mais sobre como usar o Suporte do setter aqui.




As Simulações de processo aditivo graduadas saem da pré-visualização técnica

Melhore seus fluxos de trabalho aditivos de metal e minimize erros de manufatura dispendiosos com a Simulação de processo aditivo graduado disponível na Extensão de construção aditiva do Fusion 360. A simulação aditiva é uma excelente ferramenta para ajudar você a visualizar o processo de construção antes de enviá-lo para a máquina. Usando este recurso, é possível determinar as características de distorção e deformação de sua construção. Com esta atualização, a Simulação aditiva pode agora ativar a seleção de Parâmetros de simulação de processo aditivo nas configurações de impressão e pré-selecionar os melhores arquivos PRM de Simulação de processo aditivo para cada configuração de impressão fornecida. Saiba mais sobre como usar a Simulação de processo aditivo aqui.




Atualizar para as configurações de impressão do Fusion 360

Com as atualizações mais recentes das configurações de impressão do Fusion 360, as informações de consumo de material são agora exibidas nas impressoras Prusa SL1S antes de iniciar o processo de impressão quando os modelos são fatiados usando o Fusion 360.




Inspeção manual para setups aditivos

Crie e registre medições manuais com Inspeção manual para setups aditivos. Na Inspeção manual, é possível verificar os resultados da construção quanto à tolerância, adicionando consistência e confiança nos trechos de produção. Esse recurso opera de forma semelhante à Inspeção manual para setups subtrativos.




Biblioteca de máquinas

O Gerador de máquina foi oficialmente atualizado para V2

Este Gerador de máquina de janeiro está sendo oficialmente atualizado para V2, o que significa um processo mais simplificado de criação de máquinas complexas. Caso você nunca tenha utilizado o Gerador de Máquina, é uma ferramenta que permite abrir um ambiente contextual onde é possível vincular uma máquina na Biblioteca de Máquinas a um modelo de máquina que será exibido durante simulação de percurso. O Gerador de máquina também permite abrir um arquivo de projeto contendo um modelo de máquina, trazer um modelo do fabricante da máquina ou criar um modelo de máquina por conta própria. Clique aqui para saber mais sobre as novidades na V2.

Nova opção "Adicionar máquina de rede" na biblioteca de máquinas




Agora você pode adicionar máquinas de rede Haas na pasta Local da Biblioteca de máquinas, simplificando o setup/configuração da máquina para máquinas em rede. Para que esse recurso funcione, você deve estar conectado à mesma rede que as máquinas-ferramenta e precisará estar usando o firmware mais recente para se tornar detectável. Saiba como localizar uma máquina de rede aqui.

Melhorias no aplicativo HP

Se você ainda não experimentou o complemento HP 3D Printers for Autodesk® Fusion 360™, talvez queira experimentá-lo. Este aplicativo permite estabelecer a conexão entre o Autodesk® Fusion 360™ e as impressoras HP 3D para enviar trabalhos diretamente para o software e/ou hardware da HP. Este mês, temos muitos novos e empolgantes avanços no aplicativo:

  • Nova interface do usuário: esta versão do aplicativo tem uma nova interface do usuário com uma página da Web, como o modo de interação.
  • Gerenciamento de máquinas: os usuários podem adicionar suas impressoras a uma biblioteca local e recuperá-las ao usar o aplicativo. Eles também podem modificar e excluir máquinas desta biblioteca
  • Perfis de impressão personalizáveis: o usuário pode selecionar o perfil de impressão padrão ou personalizá-lo dentro dos limites permitidos, conforme definido pela HP.
  • Uma imagem de visualização no monitor da impressora: os trabalhos enviados por meio deste aplicativo agora exibem uma imagem de miniatura/visualização na máquina.
  • Capacidade de desconectar de uma impressora: o usuário pode desconectar-se da impressora no aplicativo manualmente, e o aplicativo se desconecta automaticamente da impressora ao fechar.

Pós-processador e simulação de máquina




Procurando as atualizações mais recentes de máquinas e pós-processadores? Em janeiro, lançamos uma série de atualizações e melhorias em muitos dos nossos pós-processadores e máquinas de código aberto gratuitamente. Nesta versão, você verá a adição do pós-processador Okuma Multus U3000W Beta, melhorias em vários pós-processadores de fresagem da Datron, Fanuc, Haas, Tormach e woodWOP, bem como melhorias em pós-processadores de torno/fresa e pós-processadores intermediários. Além disso, adicionamos EOS M 100 e 9 novas impressos do Desktop Metal à nossa biblioteca de máquinas e aprimoramos a funcionalidade relacionada ao mecanismo do pós-processador Autodesk CAM. Clique aqui para saber mais.

API

Aprimoramentos

Esta versão contém dois aprimoramentos significativos, um aprimoramento solicitado e algumas correções, como descrito abaixo.

Análise
No painel INSPECIONAR, o Fusion fornece oito comandos que permitem executar diferentes tipos de análise na geometria selecionada. Por exemplo, é possível fazer uma análise de inclinação, isocurva e seção. Todos os oito tipos de análises agora são expostos através da API. Basicamente, esses comandos fornecem um resultado visual da análise realizada e, como resultado, não são úteis ao usar a API. No entanto, há casos em que pode ser útil automatizar o gerenciamento dos resultados da análise existente. Por exemplo, pode ser conveniente ativar ou desativar a visibilidade de uma análise de seção para ajudar o usuário a visualizar melhor o modelo para uma tarefa específica. A API fornece acesso a todas as análises existentes e fornece os recursos gerais que se aplicam a todos os tipos de análise. Por exemplo, é possível localizar uma análise com um nome específico e renomear uma análise existente. Também é possível obter e definir se uma análise específica está visível e excluir uma análise.

Recurso Mover
Quando o suporte para o recurso Mover foi adicionado pela primeira vez à API, ele era limitado em sua capacidade. Desde então, o recurso Mover foi significativamente aprimorado, mas a API ainda precisava ser atualizada. Esta versão aprimora a API para oferecer suporte completo aos recursos atuais do recurso Mover. Anteriormente, o resultado do recurso Mover não era paramétrico. Havia várias maneiras de definir o movimento, mas o resultado era estático e não era possível modificar o movimento com valores de parâmetro. Se você utilizou a API para criar um recurso de movimentação, ela ainda criou o resultado estático. Agora, ele cria o mesmo resultado paramétrico que quando você usa a interface do usuário.

Como resultado dessas alterações, a maior parte da API anterior para o recurso de movimentação foi descontinuada. Para compatibilidade com versões anteriores, ela ainda está disponível e funcionará como antes, mas é marcada como desativada na documentação e não aparece em dicas de código para encorajar o uso da nova funcionalidade.

Lista de fontes disponíveis
balunist perguntou como obter uma lista de todas as fontes disponíveis utilizando a API. Não foi possível obter uma lista de fontes, então adicionamos uma nova propriedade Application.fontNames que retorna uma lista dos nomes de todas as fontes disponíveis.

Correções

Encontramos um problema com SelectionCommandInput no qual ele não se comportava como esperado quando estava definido como invisível. Mesmo invisível, ele ainda manteria as entidades em um estado selecionado. Também pode estar ativo quando invisível. Agora, quando estiver invisível, ele liberará quaisquer entidades atualmente selecionadas e não participará de nenhum comportamento de seleção, que é o comportamento lógico. Informe-nos se você encontrar algum comportamento estranho com as seleções.

Para obter a lista completa de aprimoramentos, consulte os documentos de API aqui.



Você achou uma postagem útil? Então fique à vontade para curtir essas postagens!
Sua pergunta obteve uma resposta que resolveu a duvida? Então clique no botão 'Aceitar Solução ' .


Claudia Campos
Comunidade de Usuários Autodesk Português - Coordenadora

Mensagem 3 de 7
clacampos
em resposta a: clacampos



Novidades de Março 2023



Usabilidade



AVISO: informações importantes sobre o suporte do sistema operacional após março de 2023

Esta atualização marca o fim do suporte para sistemas operacionais herdados, como o macOS 10.15 Catalina, o Windows 7 e o Windows 8/8.1. Embora as versões antigas do Fusion 360 continuem a trabalhar nesses sistemas operacionais por algum tempo, as versões mais recentes e melhores agora exigem, no mínimo, o sistema operacional macOS Big Sur 11 e o Windows 10 (v1809) ou mais recente.



Embora tentemos oferecer suporte a vários sistemas operacionais pelo maior tempo possível, isso geralmente se dá com o custo de não adoção de tecnologias mais recentes e perda de eficiência do desenvolvimento. O que ganhamos ao abandonar o suporte herdado é o recurso de aproveitar as melhores e mais recentes tecnologias com suporte da Apple e da Microsoft.



Embora a atualização de março ainda seja o código x86_64 nativo, a atualização é uma etapa crucial em nossa busca para criar um cliente Fusion 360 com base em ARM nativo em Apple silicon (que esperamos exibir mais adiante este ano). Além disso, essa atualização facilitará muito nossa capacidade de oferecer suporte para dimensionamento de DPI alto ao Windows.



Experiência de login atualizada




Para os usuários que estão entrando no Fusion 360 após esta atualização, talvez você tenha notado a nova experiência de login. Agora, na tela de login, clicar no botão Conectar o levará a um navegador da Web separado para continuar o processo de login. Quando terminar, clicar em Ir para o produto o levará de volta para o Fusion 360 e você estará conectado. Atualizamos como você se conecta ao Fusion 360 por alguns motivos importantes.



  • Essa nova experiência adiciona uma nova camada de segurança, permitindo que as empresas aproveitem suas próprias políticas de login único.
  •  Além disso, agora você pode usar seus próprios gerenciadores de senha para preencher as informações de sua conta. Este foi um ponto problemático que ouvimos de muitos de vocês e temos a satisfação de dizer que agora é possível.
  • Por fim, isso torna nosso login consistente em várias soluções da Autodesk.



A experiência de logout do Fusion 360 também se comportará da mesma maneira.





Melhorias no desempenho


Como em nossas atualizações anteriores, continuamos a melhorar o desempenho de usabilidade em toda a plataforma. Estes são alguns dos principais destaques desta atualização:



  • Salvar arquivos de projeto do Fusion com um arquivo de cache .SQL local grande agora é 10x mais rápido.
  • O componente de espelhamento para alguns arquivos de projeto grandes agora é 8x mais rápido, e a expansão do Navegador de configuração de documento para alterar o Tipo de rosca ao converter o modelo em Modelagem direta também é muito aprimorada.
  • Abrir arquivos de projeto grandes agora é 51% mais rápido.
  • A seleção de componente por janela no comando Mover melhorou de 58% a 132%.
  • A movimentação de componentes em alguns arquivos de projeto grandes melhorou em 40%.
  • A chamada do comando Padrão após selecionar muitos corpos no navegador também foi muito aprimorada.



Corrigido: os arquivos F3D e F3Z não devem mais ser capturados em filtros de e-mail

Alguns arquivos gerados pelo Fusion estavam gerando um arquivo .INF incorporado para definir as propriedades do material do modelo. Isso entrava em conflito com as políticas de segurança mais elevadas dos scanners de arquivos de e-mail, causando falsos positivos quando o .INF era detectado. Os arquivos gerados com a versão de março e posteriores não devem mais conter dados .INF incorporados e devem resistir novamente à análise dos scanners de e-mail.





Projeto



Novo comando Curva de mesclagem no esboço






O novo comando Curva de mesclagem permitirá que você crie automaticamente curvas de mesclagem entre duas curvas ou arestas do corpo. Agora é possível escolher entre continuidade de tangência (G1) ou curvatura (G2) ao adicionar a curva de mesclagem. A visualização ao vivo ajudará você a fazer melhores escolhas relacionadas à continuidade.








Seleção de face aprimorada na subdivisão de T-Spline








Anteriormente, não era possível selecionar faces adicionais após o comando Subdivisão de T-Spline ter sido executado e uma seleção inicial ter sido feita. Agora você pode selecionar facilmente faces adicionais para subdividir. A Visualização gráfica será exibida em todas as faces selecionadas.



Alternância de novas guias ao aguardar resultados na Modelagem automatizada



Enquanto você está trabalhando em vários projetos no recurso Modelagem automatizada, agora é possível alternar para uma guia de projeto diferente e continuar trabalhando enquanto os resultados da Modelagem automatizada estão sendo gerados. Também é possível executar diversas soluções de Modelagem automatizada em vários projetos



Comportamento aprimorado de Inserir refex






Anteriormente, quando um projeto com um marco era inserido, o Fusion 360 inseria automaticamente a versão superior mais recente de um projeto em vez de respeitar o marco existente. Corrigimos esse comportamento, então agora o fluxo de trabalho inserirá a versão mais recente do marco do projeto. Isso significa que os salvamentos menores além do marco não serão expostos até que o próximo marco seja criado.



Projeto de componentes eletrônicos

Melhorias em gráficos eletrônicos








Mudamos nosso mecanismo de gráficos e agora estamos usando a renderização de GPU como back-end de gráficos. As coisas devem parecer muito mais nítidas e menos pixelizadas. É como se tivéssemos ativado a suavização de serrilhado. A diferença é visivelmente melhor e aprimorou o desempenho.



Inserir DXF/DWG agora é um comando nativo








Anteriormente, o comando que inseria DXFs e DWGs era executado por meio de um ULP e limitado. Agora é possível inserir DXFs e DWGs e direcioná-los para uma camada específica, bem como alterar a escala/posição, tudo por meio de um assistente prático



Colar na camada ativa

Se você tentava copiar e colar objetos existentes em uma camada de origem, a camada de destino sempre correspondia à camada de origem. Em muitos casos, você pode ter desejado colar o objeto na camada ativa. Agora é possível escolher se deseja colar o objeto na origem, em um novo destino ou na camada ativa.







Escolha se deseja manter a rede de origem Via ao colar Vias



Agora é possível escolher se deseja manter a rede de origem Via ao colar Vias. Anteriormente, ao padronizar Vias GND na PCB 2D, as Vias GND padronizadas resultantes não eram conectadas (elas eram criadas como GND1, GND2, GND3... respectivamente). Agora, as Vias GND padronizadas podem manter a rede de origem ou direcionar uma nova rede com uma opção de alternância do usuário.



Recursos de componentes eletrônicos agora armazenados por meio do Fusion Cloud, diretamente acessível por meio do Fusion 360








Os arquivos de amostra/disponibilizados por fornecedor de componentes eletrônicos do Fusion 360 anteriormente armazenados localmente (incluindo arquivos de regras de projeto (DRU), scripts/programas de usuário (SCR/ULP) e arquivos CAM) só podiam ser acessados por meio de sua unidade de disco local. Agora é possível procurar esses arquivos hospedados na nuvem do Fusion! Tudo consolidado em um só lugar.



Os painéis com guias agora podem ser retraídos








Anteriormente, quando você queria retrair um painel com guias diretamente, era preciso primeiro "converter em pilha".





Melhorias na Signal Integrity Extension








Para nossa Signal Integrity Extension, foiaprimorada a análise de geometria que fornece segmentos melhores e mais corretos, bem como corrige vários erros na interface do usuário.



Extensão de simulação



Aprimoramentos nas verificações prévias da simulação

Adicionamos algumas orientações melhores à caixa de diálogo Verificações prévias da simulação:

  1. As verificações prévias agora informam que você está sem os direitos de simulação e solicitarão que você entre em contato com o gerente de contratos para obter os direitos corretos atribuídos à sua conta.







  1. A caixa de diálogo de verificações prévias agora captura problemas com contato com base em arestas e identifica a área problemática para que você volte e modifique.








Melhorias na fonte de calor nas superfícies de contato no solucionador

Adicionamos um aprimoramento no solucionador Nastran, no qual ele agora reconhece as fontes de calor definidas em superfícies de contato corretamente, e você verá resultados mais precisos para as simulações de tensão térmica e térmica.



Aviso adicional para corpo/componente ou configurações com visibilidade desativada no espaço de trabalho Simulação



clacampos_14-1680636660590.png clacampos_15-1680636672852.png



Desativar a visibilidade de um corpo/componente ou uma configuração específica no espaço de trabalho Simulação não os exclui de serem usados durante a execução da simulação. Anteriormente, mostrávamos isso apenas como um aviso de verificação prévia. Agora, você será lembrado antecipadamente, então não será pego de surpresa em uma etapa posterior.

Design generativo



Opção Plano de simetria na Generative Design Extension

Anteriormente disponível como recurso de visualização a ser experimentado, a opção Plano de simetria agora foi promovida da visualização e faz parte oficialmente da Generative Design Extension.

A ferramenta Plano de simetria permite definir um plano de simetria para gerar resultados simétricos. Acesse o comando selecionando Plano de simetria no painel Espaço do projeto da barra de ferramentas Design generativo.

Saiba mais sobre Plano de simetria.



Caixa de diálogo Configurações de estudo aprimorada








Melhoramos alguns aspectos da caixa de diálogo Configurações do estudo para que seja mais intuitiva e fácil de usar. Agora você verá a nomenclatura atualizada, as marcas de revisão do controle deslizante e as novas dicas de ferramentas que explicam o que significa a configuração de alta/baixa resolução.

Saiba mais sobre as Configurações do estudo





Desenhos



Linhas de centro automáticas e marcas de centro






Com o novo recurso automatizado de marca de centro e linha de centro, agora é possível criar rapidamente marcas de centro e linhas de centro para todos os furos. Incluímos até a capacidade de criar marcas de centro e linhas de centro em postiços e cortes de extrusão (ou revolução). Além disso, as marcas de centro podem ser ativadas ou desativadas por tamanho de raios.







Manufatura



Incline planos para percurso de usinagem plana








A usinagem plana agora inclui inteligência para fornecer uma variedade de percursos 3+2 calculados automaticamente para todos os planos inclinados enquanto os movimentos de conexão são todos de 5 eixos simultâneos. Essa é uma excelente inclusão na estratégia Plano, que agora automatiza o percurso para usinar todos os planos nas suas peças, inclinados ou não. Planos inclinados detecta o intervalo de ângulo de inclinação máximo e mínimo definido por você, faz referência ao eixo z do setup ou à orientação da ferramenta para os ângulos definidos e encontra todos os planos dentro desse intervalo e os corta.

Saiba mais sobre Planos inclinados












Novo percurso Rebarba (Visualização da Machining Extension)



Quando você usina peças, geralmente há um "excesso" de material deixado nas arestas das peças usinadas chamado "rebarba". Podem ter entre 1 e 10 mícrons e quase sempre precisam ser removidos como parte do processo manual após a usinagem. O novo percurso Rebarba (encontrado na guia Fresagem > painel 3D) tem como objetivo solucionar esse problema e é normalmente usado em peças acabadas. Utilize-o em áreas onde você tem um canto entre uma face vertical e uma face horizontal ou onde duas superfícies planas alteram de direção, uma em relação à outra. O percurso executa a ferramenta ao longo da aresta de forma suficiente para que as rebarbas afiadas sejam removidas, reduzindo a necessidade de processamento manual. Rebarba funciona para fresagem de 3, 4 e 5 eixos, utiliza a porção lateral da ferramenta e permite definir o valor de invasão. Atualmente, esse é um recurso de Visualização da Machining Extension que será liberado como parte da Machining Extension.

Saiba mais sobre as etapas de Rebarba



Novo percurso Canto (Visualização da Machining Extension)






Novo nesta atualização, estamos introduzindo um novo percurso chamado Acabamento de canto (encontrado na guia Fresagem > painel 3D). Essa é uma tecnologia trazida do PowerMill que está atualmente disponível para ser testada como uma Visualização da Machining Extension. No Fusion 360, você já tinha uma estratégia de acabamento em estilo de canto chamada "Pencil". No PowerMill, existem três estratégias principais: Acabamento de canto, Acabamento de canto Multi-pencil e Acabamento de canto Pencil. O Pencil no Fusion 360 usina todos os segmentos de modelo "ao longo". Isso significa que a ferramenta acessará cantos inclinados para cima e para baixo, criando condições de corte potencialmente perigosas. A nova estratégia de Acabamento de canto pode ser cortada ao longo para regiões mais rasas e transversalmente para regiões mais inclinadas a fim de evitar danos à peça e à ferramenta. Com esta primeira introdução no Fusion 360, aprimoraremos a experiência em versões posteriores, adicionando recursos para lidar com cantos/arredondamentos variáveis. Também planejamos adicionar recursos de Acabamento Multi-pencil do PowerMill, bem como analisar uma estratégia unificada combinada no Fusion 360.

Saiba mais sobre Acabamento de canto





Planos globais na análise de corte para setups aditivos






Análises de corte aplicadas a setups de manufatura aditiva agora exibirão automaticamente os planos globais com base na origem da máquina. Quando você adicionar uma análise de seção para ver como as peças ou o suporte interagem. , você notará que os planos XY, YZ e ZX agora são automaticamente visíveis/selecionáveis, facilitando a seleção de um plano de corte especialmente para peças com aparência orgânica que não têm nenhuma face plana para selecionar para análise de corte.



Saiba mais sobre a Análise de corte





Conexões transversais de contraventamento/contraventamento aditivo entre suportes de barra






Ao criar uma configuração aditiva com uma impressora SLA/DLP e/ou de metal (isso não se aplica à impressão FFF), você verá novas configurações para suportes de barra em torno de agrupamento, placa base para grupos e contraventamentos. Isso permite ter mais controle sobre como os suportes de barra são criados. Crie suportes de barra fortes e leves, e minimize o uso de material desperdiçado, bem como a mão de obra envolvida no pós-processamento de peças impressas.

Saiba mais sobre como adicionar suportes de barra



Capacidade de importar parâmetros de processo personalizados (PRMs) para simulação de aditivo de met...



Os usuários da Additive Build Extension agora podem importar arquivos PRM personalizados (criados usando a simulação local do Netfabb) para as configurações de impressão de fusão de leito de pó metálico do Fusion 360. Isso permitirá que simulem peças impressas com qualquer material/configuração de impressão que um arquivo PRM personalizado possa conter.

Saiba mais sobre como alterar o arquivo PRM associado de uma configuração de impressão





Copiar/colar predefinições - várias predefinições para várias ferramentas






Aprimoramos a funcionalidade atual de Copiar/colar predefinição para que várias predefinições de uma única ferramenta possam ser copiadas e coladas posteriormente em várias ferramentas do mesmo tipo. Por exemplo, posso selecionar três predefinições de uma fresa de topo plana existente e colá-las em outras cinco fresas de topo plana. Os controles de seleção de lista típicos são compatíveis, como seleção com shift para capturar todos os itens em um intervalo ou seleção com control/command para capturar itens individuais na lista.



Inserir elementos visuais para ferramentas de torneamento de rosqueamento e ranhura






Ao criar uma ferramenta de torneamento de rosca ou ranhura, anteriormente não havia imagem central nem elemento visual para ajudar a exibir ao que as dimensões de inserção correspondiam. Agora você verá o elemento visual apropriado para inserções de ranhura redonda, inserções de rosqueamento retangular e inserções de ranhura quadrada.





Visualização 3D dinâmica de ferramentas e suportes de ferramenta na Biblioteca de ferramentas (visualização pública)






Esta visualização pública altera a visualização 2D de ferramentas e suportes de ferramenta na Biblioteca de ferramentas para uma visualização 3D dinâmica que pode ser manipulada com controles de pan, zoom e órbita. Se você se divertir demais e perder a ferramenta de vista ou se quiser retornar para a vista original, há um botão "Início" no canto superior esquerdo para recuperar a vista original.

Isso é especialmente valioso ao criar ou editar montagens de ferramenta de fresagem nas quais a ferramenta é muito menor que o suporte. O mesmo se aplica às ferramentas de torneamento nas quais o inserto pode ser difícil de visualizar em detalhes quando um suporte é aplicado.

No momento, esse recurso está em visualização pública, pois pode haver problemas de driver ou outros problemas de hardware que não conseguimos detectar em nossos testes. Se você tiver problemas, informe-nos para que possamos garantir que o seu hardware seja compatível.



Avanço de furação por revolução ou avanço por minuto








Na atualização de janeiro, fizemos uma alteração na interface do usuário na caixa de diálogo de percurso de furação, na qual é possível designar entre utilizar FPR (avanço por revolução) ou FPM (avanço por minuto). Isso teve consequências não intencionais ao exibir somente o parâmetro ativo. Ouvimos seu feedback sobre o benefício de ter FPR e FPM exibidos ao mesmo tempo e, nesta atualização, trouxemos o campo de volta (mas em um modo somente leitura). O modo somente leitura fornecerá a verificação de integridade visual entre os dois tipos de saída que anteriormente faltavam.

Também trouxemos de volta os campos FPR e FPM nas predefinições da Biblioteca de ferramentas. Isso permitirá que você perceba visualmente todos os quatro campos de entrada: Mergulho/Retração FPR e Mergulho/Retração FPM. Eles manterão o comportamento antigo de serem vinculados, um conduzido o outro com alterações. A caixa de seleção 'Usar FPR' permanecerá na predefinição da Biblioteca de ferramentas e atuará para marcar/desmarcar a caixa de seleção FPR como padrão. As predefinições passarão ambos os campos de forma independente para a operação e, se você marcar/desmarcar a opção 'Usar FPR', obteremos o valor da Predefinição ao executar a alternância inicial.



Pós-processadores novos e aprimorados








Em março de 2023, adicionamos um novo pós-processo para o controlador Faro CNC e o FlexCNC. Foram feitos aprimoramentos nos pós-processadores genéricos existentes, bem como em BobsCNC, Brother Speedio, Brother Speedio M140, Fagor, Fidia, Grbl, Haas, Haas Inspect Surface, Hurco, Hurco Inspect Surface, LinuxCNC, myCNC Mill Controller, Makino, Mazak, PlanetCNC e YetiTOOL. Confira as novidades aqui para obter mais detalhes.

https://forums.autodesk.com/t5/fusion-360-manufacture/march-2023-post-processor-and-machine-simulati...





API e complementos



Novas chamadas de API para manufatura








Os usuários que usam a API do Fusion 360 agora podem criar scripts (Python/C++) para:

  • Criar setups de manufatura,
  • Adicionar operações
    • Controlar (a maioria entre) as entradas/parâmetros dessas operações,
  • Gerar percursos e publicar utilizando o programa NC

Você também poderá acessar as seguintes bibliotecas por meio da API para realizar os pontos mencionados acima

  • Biblioteca de máquinas
  • Biblioteca de ferramentas
  • Biblioteca de modelos
  • Biblioteca de configurações de impressão
  • Biblioteca de publicações

Além disso, você será capaz de selecionar itens de uma biblioteca existente e até mesmo editar o item na biblioteca por meio da API.







O novo complemento Makersite oferece cálculos de carbono e custo de montagem ao vivo








O Makersite consiste em IA, dados e aplicativos para capacitar decisões sustentáveis relacionadas à cadeia de suprimentos e a produtos em escala. Este plug-in fornece uma integração direta com a plataforma Makersite no ambiente Autodesk® Fusion 360™. Ele funciona convertendo seu modelo CAD em uma lista de materiais e solicita que o Makersite calcule os impactos das alterações climáticas, bem como as estimativas de custo da lista de materiais. Também fornece sugestões sobre como reduzir esses impactos na forma de alternativas de material. Os resultados podem ser visualizados em uma grade ou como mapas de calor. Informações mais abrangentes sobre outros critérios, como risco, conformidade etc., bem como ferramentas mais poderosas de modelagem de cenários, colaboração e integração PLM/PDM, estão disponíveis por meio de assinaturas do serviço Makersite.



Faça o download da versão gratuita de avaliação e experimente.







Você achou uma postagem útil? Então fique à vontade para curtir essas postagens!
Sua pergunta obteve uma resposta que resolveu a duvida? Então clique no botão 'Aceitar Solução ' .


Claudia Campos
Comunidade de Usuários Autodesk Português - Coordenadora

Mensagem 4 de 7
clacampos
em resposta a: clacampos

Atualização do produto de maio de 2023 - Novidades





Usabilidade

Novo: Adiar uma atualização de produto






Muitos de vocês têm pedido por este recurso há muito tempo, e estamos felizes em dizer que está finalmente acontecendo. Após fazer esta atualização do produto atual, você poderá adiar (ou "Atualizar mais tarde") atualizações futuras do produto para outro período.

Os usuários agora podem adiar uma atualização por três dias. Além disso, os assinantes pagos, as startups e os usuários de avaliação podem adiar por mais 11 dias para um total de 14 dias.

Quando você está no meio de uma tarefa importante e deseja minimizar as interrupções no fluxo de trabalho, adiar uma atualização de produto pode ajudar você e o Fusion 360 a manter o foco na tarefa em questão e concluir o trabalho. O uso de Adiar também impede que você deixe o Fusion 360 off-line para evitar atualizações.

Sabemos que você tem perguntas, então compilamos uma lista das dez principais perguntas nesta postagem no blog de perguntas frequentes.



Aprimorado: os números agora funcionam na pesquisa de chave S






Anteriormente, quando você digitava um número na caixa de pesquisa Chave S, o Fusion 360 não o registrava e nada era exibido na pesquisa. Agora é possível usar números como "3" para obter resultados para comandos como "Círculo de 3 pontos" no esboço ou "Impressão 3D" no projeto.

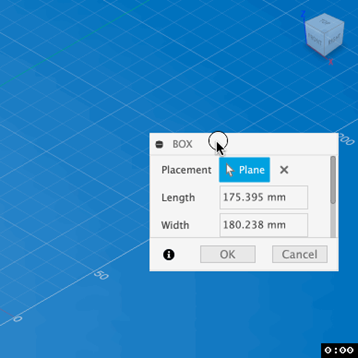

Redimensionar janelas de comando de qualquer aresta ou canto











Tradicionalmente, as caixas de diálogo de comando do Fusion 360 têm sido limitadas em como podem ser redimensionadas pelos usuários - uma âncora horizontal no canto superior esquerdo e uma âncora diagonal no canto inferior direito (mas somente quando desencaixada). Isso gerou dificuldade ao redimensionar a altura de comandos encaixados e foi especialmente desafiador com janelas de diálogo maiores.

Com a versão de maio, agora é possível redimensionar comandos de todos os cantos e arestas (contanto que haja espaço para isso). As caixas de diálogo de comando lembrarão seu tamanho e posição até que o Fusion seja reiniciado.



Gráficos de tela de alta resolução renomeados e ativados por padrão

Preferências > Gráficos > Exibir








As seguintes alterações foram feitas nas opções de gráficos padrão do Fusion 360:

  • A opção "Usar gráficos de alta resolução" foi renomeada como "Gráficos de tela de alta resolução em exibições de DPI alto" para esclarecer que ela se aplica somente à tela de modelagem quando o dimensionamento de DPI está em uso pelo sistema operacional.
  • A opção de usar "Gráficos de tela de alta resolução em exibições com alto DPI" agora está visível em Preferências o tempo todo, permitindo que os usuários alternem mesmo quando não estão usando ativamente uma exibição com alto DPI; anteriormente, a opção só apareceria se o Fusion fosse iniciado no modo de alto DPI e não apareceria mesmo que uma tela Retina estivesse ativada.
  • Gráficos de tela de alta resolução agora são ativados por padrão quando o dimensionamento de DPI está em uso; os usuários ainda podem desativá-los em Preferências para priorizar o desempenho de taxa de quadros em vez da qualidade visual.
  • "Limitar efeitos em gráficos de alta resolução" agora está desativado por padrão.
  • Lembrete: gráficos de tela de alta resolução estão disponíveis no momento somente para macOS com dimensionamento de Retina e Windows com a visualização de Escala de DPI alta do Fusion 360 ativada. A opção estará disponível para todos os usuários do Windows no verão de 2023.







Melhorias no desempenho

O Fusion 360 agora está mais rápido do que nunca! Estes são alguns dos principais destaques desta atualização:

  • Abrir: Aprimoramento de desempenho de até 47% ao abrir arquivos de projeto no espaço de trabalho Manufatura por padrão.
  • Montagem: a seleção do segundo componente no comando Padrão/Espelhar/Mover agora pode ser feita imediatamente para alguns arquivos de projeto, enquanto anteriormente precisava de cerca de 218 segundos (cerca de 3 minutos e meio).
  • Montagem: melhoria de desempenho de até 2,4 vezes ao executar Interromper vínculo para arquivos de projeto.
  • Montagem: a alternância para a guia movimento na caixa de diálogo Editar junta melhorou de suspenso para instantâneo em alguns arquivos de projeto.
  • Modelagem: há uma melhoria de desempenho de cerca de 20% a 64% para a geração de visualização de transição com alguns arquivos de projeto.
  • Modelagem: há uma melhoria de desempenho de cerca de 83 a 114% ao usar Espelhar e padronizar em um arquivo de projeto com um grande número de seleções de corpos em modelagem direta.

Design

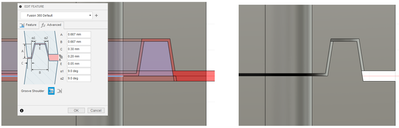

Novo recurso de borda de plástico (Product Design Extension)



clacampos_5-1685644421543.png  clacampos_6-1685644435069.png





O Product Design Extension acabou de melhorar! Com esta atualização, você poderá criar facilmente uma borda no espaço de trabalho Plásticos da extensão Product Design Extension. O recurso Borda funciona simplificando a modelagem de operações de Borda, Ranhura ou de Borda e Ranhura combinadas em um ou dois corpos sólidos.






Para utilizar esse recurso, basta selecionar uma aresta em um corpo sólido e, em seguida, escolher entre os tipos Borda, Ranhura ou Borda e Ranhura. Em seguida, selecione um tipo de guia, uma direção de extração ou um fato guia para localizar o recurso e ajustar as configurações de dimensão. Opcionalmente, é possível selecionar planos ou pontos para terminar o recurso. As dimensões da borda vêm dos parâmetros da Regra plástica ou podem ser ajustadas separadamente.



Os comandos de modelagem de núcleo agora estão disponíveis para edição no local

Anteriormente, quando você trabalhava com fluxos de trabalho de edição no local, não tinha todas as ferramentas de modelagem principais à sua disposição. Esta atualização corrige isso ativando os seguintes comandos no modo EIP (Editar no local):

  • Sólido > Criar > Nervura
  • Sólido > Criar > Tubulação
  • Sólido > Criar > Espessar
  • Sólido > Criar > Preenchimento de fronteira
  • Sólido > Modificar > Substituir face
  • Sólido > Modificar > Divisão de silhueta
  • Sólido > Modificar > Alinhar
  • Sólido > Modificar > Simplificar > Remover recursos
  • Sólido > Modificar > Simplificar > Remover faces
  • Superfície > Criar > Transição
  • Superfície > Modificar > Estender
  • Superfície > Modificar > Costurar
  • Superfície > Modificar > Separar
  • Superfície > Modificar > Inverter normal
  • Inspecionar > Interferência
  • Selecionar > Selecionar por nome
  • Selecionar > Selecionar por fronteira



Conversão de malha aprimorada para treliças volumétricas






Criar uma malha é uma etapa-chave quando você usa Treliça volumétrica, pois permite usar as ferramentas na guia Malha para manipular seu projeto e exportar a malha para fatiadores de terceiros.

 O comando original "Criar malha" do Fusion 360 usou um algoritmo de marching cubes para criar um corpo de malha a partir de corpos com treliças volumétricas. O problema com essa abordagem era que ela frequentemente criava efeitos de degrau e outros artefatos em faces suaves, resultando em acabamentos de superfície ruins quando impressas em 3D. Nesta versão, estamos alterando nossa abordagem de criação de malha e liberando um novo método para converter treliças volumétricas em corpos de malha. O novo e aprimorado método de criação de malha para treliças volumétricas cria uma malha de maior qualidade na superfície das peças e uma contagem geral reduzida de triângulos no corpo da malha.






A tabela de parâmetros agora aceita expressões condicionais

A tabela de parâmetros agora aceita expressões condicionais e operadores lógicos:

  • if (expressão; valor se verdadeiro; valor se falso)
  • e/ou
  • not (expressão)



Interface do usuário de modelagem automatizada aprimorada






Agora, dentro da modelagem automatizada, você verá novos ícones para alternativas para facilitar o reconhecimento de tipos alternativos (suave, nítido, placa), bem como um melhor tratamento de erros em caso de indisponibilidade de serviço.





Projeto de componentes eletrônicos

Nova configuração de impressão de imagem no CAM com visualização






O processador CAM para componentes eletrônicos do Fusion 360 permite gerar dados de fabricação da placa de circuito impresso em formatos compatíveis com a indústria, como ODB++ e Gerbers. O processador CAM é altamente flexível e permite alterar ou atualizar as seções para as especificações de saída necessárias. As saídas incluirão automaticamente a lista de materiais, a seleção e o local e as imagens da documentação. Agora, as imagens de documentação podem incluir mais de uma página de conjunto de camadas. Esse aprimoramento do processador CAM permite criar imagens de documentação de fabricação aprimoradas da sua placa em um formato mais prático.



Opções adicionais de conjunto de camadas para visualização de PCB 3D






Muitos de nós gostamos de trabalhar com componentes eletrônicos do Fusion 360 e usar o modelo 3D para ajudar com o layout. Essa perspectiva realista torna muito mais fácil ajustar a posição dos componentes. Muitos nos procuraram para solicitar mais controle sobre o que apareceria na silkscreen do modelo 3D. Anteriormente, oferecíamos suporte somente às camadas convencionais Local e Nome para a silkscreen superior e inferior. Nesta atualização, o comando de exibição no editor PCB tem uma seção para os conjuntos de camadas editáveis. Agora, é possível selecionar quais camadas serão exibidas como serigrafia em seus modelos 3D.  Isso oferece a você mais controle sobre o gerenciamento de camadas para anotações, como detalhes de fabricação, logotipo da empresa, detalhes de direitos autorais e muito mais.



Agora, a sobreposição de pino de símbolo esquemático usa caixas de diálogo de comando padrão






O recurso de sobreposição de pino pode melhorar a clareza do esquema, o que facilita a leitura e a compreensão. Ao quebrar os pinos individuais de um componente, é possível ver exatamente como eles estão conectados a outras peças e como o circuito geral é estruturado. O comando de sobreposição de pinos desta atualização foi renovado em uma caixa de diálogo mais acessível e flexível. Com a lista de pinos dos componentes selecionados, é possível selecionar facilmente os pinos que você deseja remover e qual convenção de nomenclatura NET será utilizada. Isso ajudará a dividir componentes com grandes contagens de pinos em um formato simples e agilizar o tempo de projeto sem sacrificar a organização.





MOVER por tecla de seta durante a visualização de copiar/colar






Em versões anteriores de componentes eletrônicos do Fusion 360, adicionamos suporte para mover recursos selecionados ou novos usando as teclas de seta. O uso das teclas de seta fornece a precisão necessária ao colocar componentes em uma localização específica. Copiar e colar para replicar recursos de circuito ou uma seção do projeto esquemático economiza tempo e esforço.

Nesta atualização, os componentes eletrônicos do Fusion 360 são compatíveis com o uso das teclas de seta para recursos colados. Depois de concluir esse circuito de canal único, será possível copiar e colar para replicá-lo mais sete vezes, mantendo a simetria desejada para a documentação adequada do novo sistema de oito canais em que você está trabalhando. Usando as teclas de seta, o comando Colar moverá os recursos um ponto de grade de cada vez. As mesmas ações podem ser usadas nos espaços de trabalho da PCB e da biblioteca. Isso ajudará a posicionar seus componentes exatamente onde eles precisam ir sem usar o mouse.



Token flexível agora disponível para a Extensão de integridade de sinal fornecida pela Ansys






Alguns de vocês se lembrarão de que implementamos a Extensão de integridade de sinal fornecida pela Ansys no ano passado. A adição desta extensão ao seu espaço de trabalho de componentes eletrônicos oferecerá o recurso de análise dos traços críticos da placa de circuito que transporta sinais de alta velocidade. A extensão de integridade do sinal fornece uma visão visual da impedância especificada, bem como a obtenção de detalhes como resistência, atraso de tempo, comprimento e muito mais durante o processo de roteamento. Você não precisa mais rever seus requisitos de integridade de sinal como uma tarefa pós-processo. Inscreva-se para nossa versão de avaliação de 14 dias desta valiosa extensão. Agora é possível acessar a extensão de integridade do sinal usando nosso sistema de token flexível.

Saiba mais sobre nosso sistema de token flexível.



Zoom para ajustar importações DXF descentralizadas



O Fusion 360 agora aplica zoom para ajustar DXF quando importado para esquema. Isso ajuda quando o arquivo importado não está centralizado, para que o conteúdo esteja apropriadamente na vista.

Design generativo

Restrições de simetria aprimoradas






Nesta atualização, você verá uma melhoria na comunicação e no tratamento de erros nos casos de planos de simetria não compatíveis para configurações de fresagem de 2 e 2,5 eixos. Além disso, você verá que o recurso de simetria agora está fixado na barra de ferramentas principal por padrão, facilitando o acesso.



Saiba mais sobre o Plano de simetria.



Limites de frequência aprimorados em visualização de solucionadores e recursos generativos experimentais



Nesta atualização, o objetivo de limite de frequência agora produzirá resultados para todos os métodos de manufatura, exceto a visualização de Fundição injetada. Esta funcionalidade permitirá que você especifique uma frequência natural mínima que seu projeto deve exceder para sua aplicação pretendida.



Simulação

Novo recurso de relatório para simulação de moldagem por injeção






Agora é possível gerar relatórios para estudos de simulação de moldagem por injeção. A ferramenta de geração de relatórios permite criar relatórios personalizados e selecionar e adicionar as informações que você deseja incluir no relatório. Você pode visualizar a aparência do relatório e fazer as alterações necessárias antes de gerar o relatório, que pode ser salvo na nuvem e/ou localmente em seu computador.

Melhor desempenho da solução na nuvem de simulação

Fizemos aprimoramentos no pipeline de solução de nuvem de simulação, onde agora estamos usando máquinas de nuvem mais rápidas para Simulação, o que melhorará o desempenho da solução de nuvem para trabalhos de simulação em cerca de 20%.

Banco de dados de materiais de simulação de moldagem por injeção atualizado

O banco de dados de materiais de simulação de moldagem por injeção foi atualizado:

  • Número total de materiais: 12663
  • Número total de fabricantes: 594
  • Número total de novos materiais adicionados: 215
  • Número total de materiais atualizados: 199
  • Número total de materiais excluídos: 75
  • Fabricantes excluídos: 2 (Exxon Chemical, Hanwha Total Petrochemical Co. Ltd.)
  • Novos fabricantes foram adicionados: 10 (Sumika Polymer Compounds UK Ltd, Sumika Polymers North America, SunAllomer Ltd, Hanwha TotalEnergies Petrochemical Co Ltd, Plaskolite West, Sabic, SEKISUI KYDEX, Styrenix Performance Materials, Sumika Polycarbonate Limited, Sumitomo Chemical Asia)



Melhores mensagens para estudos de moldagem por injeção e refrigeração de componentes eletrônicos quando os resultados não são visíveis






Houve situações em que os usuários não puderam ver nenhum resultado para a Simulação de moldagem por injeção e a Simulação de refrigeração eletrônica após a conclusão das soluções. Anteriormente, os usuários visualizavam uma janela vazia sem nenhuma indicação do que poderia estar errado. Agora adicionamos uma mensagem de fácil compreensão sobre possíveis causas da não exibição de resultados com ações que o usuário pode tomar por conta própria para resolver o problema.



Desenhos

Novo: Copiar com desenhos






Estamos animados em anunciar a adição de Copiar com desenhos, uma melhoria no fluxo de trabalho do Copy Design que permite copiar um projeto e os desenhos relacionados.

Na imagem acima, é possível ver que a Placa de controles é de um projeto anterior e apresenta um desenho detalhado. Pode ser necessário criar uma nova variação sem a abertura do trackball no centro da placa. Ao copiar o projeto da Placa de controles do Painel de dados, agora é possível incluir os desenhos relacionados.



Estamos animados em anunciar a adição de Copiar com desenhos, uma melhoria no fluxo de trabalho do Copy Design que permite copiar um projeto e os desenhos relacionados.

Na imagem acima, é possível ver que a Placa de controles é de um projeto anterior e apresenta um desenho detalhado. Pode ser necessário criar uma nova variação sem a abertura do trackball no centro da placa. Ao copiar o projeto da Placa de controles do Painel de dados, agora é possível incluir os desenhos relacionados.



Manufatura

Nova estratégia multieixo de Cavidade rotativa (para Extensão de usinagem)






Adoramos quando uma nova estratégia de percurso multieixos chega ao Fusion 360 e se torna disponível para uso de todos. A partir desta atualização, a Cavidade rotativa, uma nova estratégia de fresagem de desbaste de 4 eixos simultâneos, agora está disponível na Extensão de usinagem do Fusion 360! Esse recurso permite limpar grandes quantidades de material em peças que são usinadas com mais eficiência ao utilizar o quarto eixo da máquina.



Encontrada por meio da guia Fresagem na lista suspensa de estratégias "Multieixos", a Cavidade rotativa é normalmente utilizada em peças complexas de desbaste feitas de material de bloco em formato cilíndrico ou cônico.





Nova estratégia de fresagem de contorno rotativo (para Extensão de usinagem)




Logo abaixo da Cavidade rotativa está a introdução de outra nova estratégia chamada Contorno rotativo. A nova estratégia de fresagem de contorno rotativo é projetada para o acabamento das paredes inclinadas da máquina utilizando máquinas de 4 eixos simultâneas. É semelhante à estratégia de Contorno 3D existente; no entanto, difere no fato de produzir fatias cilíndricas ou cônicas de 4 eixos em vez de fatias planas Z. Portanto, é geralmente utilizada para peças feitas de material de bloco em formato cilíndrico ou cônico em uma máquina-ferramenta de 4 eixos. Experimente hoje mesmo na Extensão de usinagem do Fusion 360.



Opções adicionais de 5 eixos para a visualização da estratégia Contorno multieixos (para Extensão de usinagem)






A estratégia de fresagem de contorno multieixos agora tem um conjunto mais abrangente de opções de 5 eixos para experimentar como funcionalidade de visualização. Agora é consistente com a maioria das outras estratégias de acabamento. O eixo ferramenta principal agora pode utilizar De ou Para ponto/curva. A prevenção automática de colisão pode ser ativada para evitar colisões entre a montagem da ferramenta e o modelo de projeto. Para experimentar estas opções, marque a caixa "Opções adicionais de vários eixos para a estratégia Contorno multieixos" na seção Manufatura dos Recursos de visualização. Observe que essa visualização funciona somente para aqueles que possuem a Extensão de usinagem ativada.



Novos passos somente de perfil para estratégia de percurso Plano






Agora, o percurso Plano pode calcular passos somente de perfil em regiões em que regiões verticais/inclinadas e planas se encontram. Você obtém os mesmos benefícios do uso do Contorno 2D e também os do fato de o percursor ser consciente do modelo. Essa nova adição à estratégia plana também pode ser utilizada como estratégia de acabamento de parede ao aplicar Profundidades múltiplas na guia Passos. A estratégia Plana também se beneficia do acesso à usinagem de resíduos de uma operação anterior, resultando em uma simulação de bloco em andamento mais precisa.



Imagens anotadas aprimoradas da ferramenta de torneamento






Se você fizer ferramentas de torneamento no Fusion 360, provavelmente terá visto algumas... representações de baixa fidelidade de ferramentas de torneamento nas imagens que usamos para exibir qual dimensão de ferramenta você está editando. Recentemente, colaboramos com nossa equipe de projeto talentosa para atualizar essas imagens com muito mais detalhes e combinar ferramentas reais com muito mais precisão.



Biblioteca de ferramentas - Persistir expressões do usuário (recurso de visualização)

Persistir expressões do usuário armazena a expressão que você insere na biblioteca de ferramentas ao definir parâmetros como geometria da ferramenta ou avanços e velocidades em uma predefinição. Quando você fechar a biblioteca de ferramentas ou mesmo o Fusion 360 e os reabrir, as expressões ainda estarão lá quando você acessar o parâmetro.

Isso ajuda a visualizar a intenção original do valor, vendo que ele estava referenciando outro parâmetro, por exemplo. Também significa que se você alterar um parâmetro referenciado na expressão de outro parâmetro, ambos serão atualizados! Portanto, por exemplo, expressões de avanços e velocidades que referenciam o diâmetro da ferramenta serão atualizadas se forem copiadas e coladas em uma nova ferramenta. Ótimo!

Nesta atualização, ativamos este sinalizador de recurso por padrão; portanto, todos verão essa funcionalidade, a não ser que seja desativada explicitamente. Se você escolher desativar este sinalizador de recurso, entre em contato e nos diga por quê! Estamos planejando lançar esse recurso totalmente na próxima versão principal e queremos saber sua opinião caso algo não esteja certo.

Observação: Se você tiver ativado o recurso Persistir visualização de expressão anteriormente, notará que com esta atualização não passaremos mais a expressão da Biblioteca de ferramentas para a caixa de diálogo da expressão. Esta foi uma alteração intencional devido às diferenças nos analisadores e evitará alterações inesperadas no valor até que essas diferenças possam ser reconciliadas.


Saiba mais sobre Expressões de usuário na Biblioteca de ferramentas.



Permitir não arrastar em um percurso de usinagem de desbaste de perfil de torneamento

Adicionamos a capacidade em operações de desbaste de perfil de torneamento para ativar a opção sem arraste quando a usinagem de resíduos está ativada.



Percursos de traçado existentes agora terão extensões aplicadas

Extensões inicial e final foram ativadas para a estratégia Traço 2D. Como resultado, os percursos de Traço 2D existentes podem ter extensões aplicadas sem aviso, se regenerados. Isso poderá causar invasão se o novo percurso colidir com o modelo ou acessório.



Aprimorado: Visualização dinâmica (recurso Visualização)

Temos várias melhorias na visualização dinâmica adicionada ao último ciclo de versão da biblioteca de ferramentas, incluindo:

  • Espessura razoável de ferramentas de torneamento, especialmente quando em polegadas
  • Melhor escala do ponto de compensação (não fica mais no caminho!)
  • Realçar a seção de eixo que está sendo editada para ferramentas e suportes
  • Triângulos sobrepostos de inserto e suporte da ferramenta de torneamento devem ter uma melhor exibição

Também estamos tornando este recurso ATIVO por padrão! É esperado que haja alguns transtornos ou problemas de hardware difíceis de identificar com o hardware limitado com o qual tivemos de testar. Se você tiver problemas, poderá desativar o FF para continuar seu trabalho, mas também nos informe que está tendo problemas para que possamos trabalhar na correção. Mal podemos esperar que você veja suas ferramentas em 3D!



Saiba mais sobre Visualização dinâmica (visualização de ferramenta 3D).



Atualização de pós-processadores novos e aprimorados




Procurando as atualizações mais recentes de pós-processadores e máquinas? Em maio, lançamos uma série de atualizações e melhorias em muitos dos nossos pós-processadores e máquinas de código aberto gratuitamente. Nesta versão, você encontrará melhorias em pós-processadores genéricos, pós-processadores de torno/fresa e pós-processadores aditivos. Você também notará que adicionamos muitas novas configurações de máquina à nossa biblioteca de máquinas para permitir que você defina as máquinas e os recursos disponíveis e automatize as configurações na Configuração do trabalho. Além disso, atualizamos e aprimoramos nossa biblioteca de fixação de peça e melhoramos a funcionalidade em torno do mecanismo do pós-processador Autodesk CAM.

Para saber mais, confira a postagem do fórum aqui.

Correções de seleção de geometria



Em janeiro de 2023, apresentamos uma grande alteração na maneira como você seleciona a geometria no espaço de trabalho Manufatura. Continuando com os aprimoramentos introduzidos na atualização do produto de abril, esta versão inclui uma série de aprimoramentos adicionais para a funcionalidade de Seleção de geometria.



  • Problema corrigido: as seleções de geometria não aplicavam comprimentos de extensão para traçar percursos
  • Problema corrigido: a seleção em cadeia não aplicava o comprimento da extensão ao problema ao percurso Traço
  • Problema corrigido: "Ordem por profundidade" da cavidade 2D/adaptativa não estava funcionando
  • Problema corrigido: seleção de silhueta fornecia um percurso vazio para a estratégia de Cavidade 2D
  • Problema corrigido: contorno 2D não era recalculado se o lado tivesse sido alterado
  • Problema corrigido: a seleção em cadeia de um clique ignorava os padrões de usuário
  • Correções de exibição de várias setas de direção
  • Problema corrigido: visualização da cadeia ausente
  • Problemas de exibição com o modelo CAD e WCS com algumas seleções corrigidos
  • Problema corrigido: visualização GF estava ausente após a alteração da guia Passos para a guia Geometria





Manufatura aditiva

A exportação de 3mf do espaço de trabalho de manufatura agora inclui uma miniatura






Agora, ao exportar um 3mf da configuração aditiva, você notará que o arquivo 3mf tem uma vista em miniatura associada a ele, facilitando a identificação do projeto antes de abrir o arquivo. Com esta versão, o Fusion 360 incorporará uma imagem em miniatura isométrica a determinados arquivos de máquina que ele cria. Isso facilita a identificação de qual arquivo você está imprimindo em sua impressora 3D quando um arquivo USB tem vários arquivos fatiados para imprimir.



Saiba mais sobre como exportar uma construção aditiva para um arquivo 3MF.



Os itens selecionados no navegador agora são realçados na tela na Manufatura aditiva






Na manufatura aditiva, é possível atribuir uma configuração de impressão à sua configuração após selecionar a sua Máquina. Essas configurações de impressão podem ter várias predefinições (exemplo: normal versus forte) com parâmetros variáveis relacionados ao fatiamento e percurso (exemplos: tipo de preenchimento, densidade, número de contornos). Em uma Configuração de manufatura aditiva, é possível atribuir predefinições de corpo exclusivas a um corpo especificado.

Com a versão de maio de 2023, quando você seleciona uma predefinição de corpo no navegador do Fusion, será possível identificar quais corpos utilizam essa predefinição, já que os objetos associados serão realçados em cruz na tela.



Saiba mais sobre como atribuir uma predefinição de uma configuração de impressão a um corpo.

.



As estruturas de suporte FFF agora podem ter configurações de fatiamento exclusivas por tipo de suporte






Ao trabalhar com impressoras de Fabricação de filamentos fundidos (FFF), é possível usar um dos três tipos de suporte: suportes de volume, suportes de barra e suportes do setter. No passado, a configuração de impressão atribuída a um determinado corpo ditava como a estrutura de suporte anexada seria fatiada. Este método funcionará bem se você usar somente um tipo de suporte por corpo (ex.: somente suportes de volume), mas se você quiser misturar e combinar tipos de suporte no mesmo corpo, não terá o controle necessário para cada tipo de suporte.

Com esta versão, os suportes de Barra, Volume e Setter têm seus próprios grupos de parâmetros na guia 'Suportes' das configurações de impressão. Usando essas configurações, agora é possível fatiar suportes de maneiras exclusivas e controlar como eles são fatiados (ex.: atribuir 3 perímetros para suportes de barra versus 0 para suportes de volume). Isso oferecerá muita flexibilidade para combinar diferentes tipos de suporte em uma única construção e concederá mais controle sobre o fatiamento do suporte.



Saiba mais sobre como editar uma configuração de impressão.





Melhorias na seleção de componentes para Organizar aditivo








Ao preparar uma impressão 3D que envolve vários componentes, a colocação de objetos dentro do volume de construção é uma parte importante do fluxo de trabalho. No Fusion 360, após criar uma configuração de manufatura aditiva, é possível usar o recurso Organizar aditivo para empacotar peças automaticamente usando métodos de organização 2D ou 3D.

Com esta versão, você será capaz de ver uma lista de todos os componentes que está organizando na caixa de diálogo Organizar aditivo. Você também será capaz de adicionar/remover componentes desta lista com facilidade.



Saiba mais sobre como organizar componentes para manufatura aditiva.





Aumento do desempenho de fatiamento aditivo para treliças volumétricas








Fatiar uma Configuração aditiva que contém um modelo com uma treliça volumétrica é um passo importante para manufatura desses componentes. Por meio do fatiamento, você converte seus modelos com dados volumétricos em dados de fatia e, posteriormente, pode criar um percurso aditivo para impressão 3D. Como os modelos com dados volumétricos tendem a representar geometrias complexas, fatiar esses modelos é uma tarefa demorada.

Com a versão mais recente do Fusion 360, o desempenho de fatiamento de corpos com treliças volumétricas foi significativamente aprimorado. Sem comprometer a resolução do resultado fatiado, os corpos com dados de treliça volumétrica agora podem ser fatiados até 8 vezes mais rápido.



Organização automatizada (visualização pública da Extensão de agrupamento e fabricação)



A Organização automática oferece uma maneira rápida e aprimorada de criar configurações de manufatura para os layouts organizados. Além disso, criar uma organização não move mais os componentes originais. Em vez disso, cria novas instâncias para os componentes organizados. Isso evita "quebrar/desmontar" o modelo e permite uma visualização lado a lado sem a necessidade de criar manualmente uma cópia do modelo. Além de armazenar os resultados de Organizar na linha de tempo, criará os nós de Organizar e Invólucro correspondentes na árvore do navegador (contidos em um nó "Organizações").



Para aqueles que também têm a Extensão de agrupamento e fabricação ativada, a Visualização da organização automatizada desbloqueia funcionalidades adicionais: quantidade, prioridade e preenchimento.

  • Quantidade - Especifique o número de instâncias de componentes a serem organizadas.
  • Prioridade - Especifique a importância relativa de um componente a ser incluído em uma organização
  • Preenchimento - Especifique quais componentes poderão ser adicionados para minimizar ainda mais o desperdício de material depois que os componentes normais tiverem sido organizados.





Observações: As disposições só podem ser criadas no Espaço de trabalho de projeto e, em seguida, consumidas no Espaço de trabalho de manufatura. O recurso Organizar não está mais disponível no ambiente Editar modelo de manufatura. Para assegurar que os resultados não se sobreponham ao modelo, utilize a opção 'Deslocamentos' na guia Invólucro



Saiba mais sobre a Organização automatizada.





API e complementos

Novo suporte à API para o espaço de trabalho de renderização

Muitos de vocês solicitaram isso e estamos felizes em dizer que a API agora oferece suporte à maioria das funcionalidades disponíveis no espaço de trabalho de renderização. É possível definir todas as configurações e iniciar renderizações locais; no entanto, há dois itens não compatíveis no momento: renderização na tela e renderização na nuvem.

O suporte para renderização na tela está planejado, mas não há planos atuais para oferecer suporte à renderização na nuvem, pois ela requer tokens flexíveis e se torna muito mais complicada. Há também uma diferença em como a renderização local funciona. Quando você renderiza localmente através da interface do usuário, ela cria a renderização localmente, mas, em seguida, armazena o resultado na nuvem. É possível fazer o mesmo ao usar a API ou salvar o resultado em um arquivo local.



Novo suporte à API para criação e edição de telas

A API do Fusion 360 agora também oferece suporte à criação e edição de telas em um componente.



Melhorias na API de manufatura
Para aqueles entre vocês que usam a API do Fusion 360 para automatizar
fluxos de trabalho de manufatura, agora é possível criar scripts (Python/C++) para:
- Definir "Fixação do ajuste" durante a criação de uma configuração.
- Usar parâmetro CAD para uma entrada de operação para seleção de geometria.
- Utilizar reconhecimento de Furo.
- E, se necessário, excluir operações e a configuração.
Consulte a documentação da API on-line do Fusion 360 para saber mais sobre as Novidades desta versão e para obter detalhes sobre como usar esses aprimoramentos e scripts de exemplo.



































Você achou uma postagem útil? Então fique à vontade para curtir essas postagens!
Sua pergunta obteve uma resposta que resolveu a duvida? Então clique no botão 'Aceitar Solução ' .


Claudia Campos
Comunidade de Usuários Autodesk Português - Coordenadora

Mensagem 5 de 7
clacampos
em resposta a: clacampos



Atualização importante do produto de julho de 2023: novidades




Sumário

Usabilidade. 2

Desempenho. 7

Design. 8

Componentes eletrônicos. 11

Design generativo. 17

Simulação. 17

Desenhos. 19

Manufatura. 23

Manufatura aditiva. 36

API e complementos. 39

Correções relatadas pelo cliente. 39

O que vem em seguida. 40





Usabilidade

Melhor suporte nativo para computadores Apple






O Fusion 360 agora é executado de forma nativa no Apple Silicon

Para todos os seus usuários do Mac, estamos animados em anunciar que o Fusion 360 agora é compatível nativamente com o Apple Silicon!  Quando você iniciar o Fusion 360 após esta atualização, o software reconhecerá automaticamente se sua máquina tem um chipset Intel ou Apple Silicon. Se você estiver executando o Fusion 360 em um processador M1 ou M2, o Fusion 360 será executado automaticamente de forma nativa naquele chipset sem Rosetta 2.

Através de nossos testes e do feedback de nossos usuários internos, vimos melhorias notáveis na estabilidade, no desempenho de computação e na duração ou no uso da bateria. Quando se trata de velocidades de cálculo, as tarefas de modelagem e modelagem de montagem são geralmente 30% mais rápidas no Silicon do que na execução em Intel/Rosetta 2. A renderização local também percebeu um aumento notável na velocidade, permitindo que você obtenha uma renderização acabada mais rápido do que nunca. O outro grande benefício aqui é a vida útil da bateria; o Fusion 360 agora consome quase 50% menos energia em execução no Apple Silicon.

Prevemos que você terá mais dúvidas; portanto, recomendamos que você confira nosso artigo de perguntas frequentes.



Mecanismo nativo do trackpad do macOS para processamento gestual




A partir de sua versão inicial, o Fusion 360 usou um mecanismo de trackpad personalizado para processar gestos de tela no macOS. Desde então, o driver de trackpad nativo disponível no macOS amadureceu enormemente e é mais do que capaz de sustentar a navegação por gestos do Fusion 360.

Esta versão passa nosso suporte ao driver do Trackpad nativo do macOS em visualização para versão completa. O resultado deve ser uma experiência de navegação de tela mais estável que registra consistentemente os comandos pan, zoom e órbita. Um agradecimento especial ao usuário Pravdomil pela sua ajuda e a prova de conceito do complemento Trackpad nativo!

Observação: Se você já tiver o complemento Gestos do Trackpad nativo instalado para o Fusion 360, ele será desativado automaticamente após a atualização para evitar um conflito de driver.







Suporte a escala de DPI alto no Windows




O aplicativo Fusion 360 agora oferece suporte ao reconhecimento de DPI por monitor no Windows pronto para uso, o que permite que o suporte esteja sempre em sintonia com o cliente macOS. Os usuários que executam o Fusion com mais de 100% de DPI agora serão recebidos com fontes, ícones e gráficos de tela nítidos, sem mais pixelização. Não importa se você está dimensionando seu monitor para 175, 250 ou 325% ou qualquer outro ponto intermediário, os Fusion 360 agora parecerão nítidos e detalhados, em vez de pixelizados e desfocados. Este recurso é ativado automaticamente quando o Windows está definido para um fator de escala de exibição de 125% ou superior. Se necessário, essa opção pode ser desativada temporariamente em Visualizar recursos nas preferências do Fusion 360.

Observação: Os gráficos de tela de alta resolução podem enfatizar os recursos de desempenho do hardware gráfico herdado em resoluções de tela mais altas. Os usuários podem desativar gráficos de alta resolução e configurações relacionadas nas Preferências do Fusion 360 nas seções Gráficos e Exibição.





Acesso ao navegador on-line gora disponível para mais assinantes






Os assinantes comerciais do Fusion 360 agora têm acesso a uma versão on-line do Fusion 360 que pode ser acessada por meio de um navegador da Web.  Esse é outro ponto de entrada no Fusion 360, fornecido gratuitamente para assinantes comerciais, para permitir o acesso de qualquer dispositivo por meio de um navegador.  A versão on-line é fornecida somente em inglês e as APIs não estão ativadas.

O acesso ao navegador está disponível para: assinantes comerciais, startups, usuários do TokenFlex, assinantes da Product Design & Manufacturing Collection com direito ativo ao Fusion 360 e usuários educacionais.


O acesso ao navegador permite o uso flexível e "em qualquer lugar" do Fusion 360, que oferece benefícios como colaboração fácil, iteração mais rápida de projetos e requisitos de sistema reduzidos, já que nenhuma instalação local é necessária.



Acesso e pesquisa de arquivos aprimorada




Arquivos de amostra na guia Início

Acessar amostras é muito fácil através da guia Amostra recém-adicionada em Início. Navegue facilmente até os arquivos desejados e abra-os diretamente na tela do Fusion. Experimente a exploração ininterrupta de arquivos de amostra e libere sua criatividade no Fusion como nunca antes!

Filtrar e localizar arquivos mais rapidamente em Início

Nunca foi tão fácil encontrar os arquivos corretos. Com nossos recursos avançados de filtragem, agora você pode restringir sua pesquisa sem esforço e localizar rapidamente os arquivos que mais importam para você. Economize tempo e aumente a produtividade refinando suas pesquisas de arquivos com base em vários critérios, como o tipo de arquivo e a data de modificação. Experimente a filtragem de arquivos e assuma o controle de seus recursos digitais como nunca antes no Início do Fusion!

Mais caracteres visíveis no caminho de exportação de arquivos locais

A caixa de diálogo Arquivo usada para comandos como Salvar e Exportar não trunca mais prematuramente caminhos de diretório com reticências e usará a largura completa da caixa de diálogo disponível.



Desempenho



O desempenho é uma área de foco importante para nós, como é evidente em algumas das melhorias que fizemos nas últimas atualizações de produtos. Esta atualização continua a aprimorar o desempenho de usabilidade e modelagem do Fusion 360, especificamente em relação a fluxos de trabalho de grandes montagens e desenhos. Estes são os destaques:



Abrir:

  • O tempo de abertura inicial de algumas montagens grandes é reduzido em 1,2x.

Montagem:

  • Os comandos Extrusão/Revolução/Resíduo/Mostrar todos os corpos/Selecionar por limite em montagens grandes são até 16x mais rápidos.
  • Isolar componentes em montagens grandes é até 6x mais rápido.
  • Inserir no projeto atual é até 84% mais rápido para montagens maiores.
  • O comando Centro de massa é até 9x mais rápido em montagens grandes.
  • A exibição da caixa de diálogo Propriedades é até 9x mais rápida.
  • O comando Grupo rígido agora é até 1,4 vezes mais rápido em montagens grandes.
  • As configurações de documento no modelo direto foram reduzidas de 6 minutos para 3 segundos em muitos casos.
  • O fluxo de trabalho Capturar posição é até 7 vezes mais rápido para algumas montagens grandes.
  • Aprimoramento de 10% no tempo de criação da junta e de 48% no tempo de exclusão da junta.
  • O desempenho de Colar novo foi aprimorado em 7%. Desfazer/Refazer colar novo é até 7x mais rápido.



Desenho:

  • A criação de novos desenhos para montagens grandes é duas vezes mais rápida.
  • Adicionar lista de peças para desenhos de montagens grandes é até 11,5x mais rápido.

Modelagem:

  • A reprodução da linha de tempo paramétrica aprimorou em até 56% algumas montagens grandes.
  • O comando Pressionar/puxar é até 83% mais rápido para alguns projetos.





Design

Duplicar com juntas






Muitos de vocês pediram isso, e estamos felizes em dizer que finalmente está disponível. O novo comando "Duplicar com juntas", localizado na seção "Montagem", agora permite duplicar um componente ou uma submontagem com juntas associadas a ele e rapidamente uni-lo em uma ou várias localizações adicionais. Trata-se de uma melhoria maciça da eficiência do fluxo de trabalho e deve ajudar a acelerar a tarefa de copiar e unir componentes.

Observação: O comando de cópia padrão não copia juntas e Posições capturadas não serão duplicadas.



Melhor criação de malha para corpos de treliça volumétrica (Product Design Extension)




Anteriormente, uma malha era feita de uma face e não era muito viável para manufatura a jusante. Agora, após criar um corpo de malha a partir de um corpo de treliça volumétrica, os corpos de malha recém-criados são compostos de vários grupos de faces com base nas faces que compõem o corpo sólido original. Agora é possível selecionar essas faces individuais como entradas para adicionar estruturas de suporte em configurações de manufatura aditiva. Esse simples aprimoramento será muito útil para adicionar material de suporte na impressão 3D.





Alto-relevo de superfície complexa






A ferramenta Alto-relevo acaba de ficar melhor. Agora você é capaz de criar recursos de alto-relevo em uma variedade maior de faces complexas, como esferas, toroides e faces duplamente curvadas. Em geral, chamamos essas faces de "faces não desenvolvíveis", já que elas não podem ser aplainadas sem rasgos ou dobras. Esse comportamento aprimorado é particularmente útil para gravar em alto-relevo formas sólidas, como mostrado no exemplo acima.

Observação: Não é possível usar corpos de superfície ou formas de superfície; os corpos devem ser sólidos.

Componentes eletrônicos

Nova preferência de documentos padrão






Preferência > Preferência de documento padrão > Projeto de componentes eletrônicos



Preferência > Preferência de documento padrão > Projeto de componentes eletrônicos


Nesta atualização, você terá a opção de personalizar sua preferência de documento padrão para o projeto ou o projeto de componente eletrônico. Depois de definido, o Fusion 360 carregará automaticamente o documento preferencial ao ser iniciado. Ao selecionar Projeto de componente eletrônico como sua preferência, o Fusion 360 será iniciado diretamente no Espaço de trabalho de componente eletrônico, eliminando a necessidade de várias etapas normalmente necessárias para acessá-lo no Espaço de trabalho de projeto.

Além disso, ao criar um novo documento, o Fusion 360 será aberto em sua Preferência de documento, proporcionando uma experiência simplificada. Durante a criação do documento, é possível acessar o menu de contexto e selecionar entre as opções Projeto mecânico e Projeto de componente eletrônico. A tecla de atalho Ctrl/CMD+N também foi modificada para alinhar com a preferência de documento recém-escolhida.







Exibir origem do componente como cruz para dxf.ulp






Agora você tem a opção de incluir a origem dos componentes na saída DXF, representada por um pequeno retículo.  Isso fornecerá uma representação mais precisa do projeto ao importar o arquivo DXF resultante para outros aplicativos.



Suporte para peças sem modelos 3D




Às vezes, você deseja criar perímetros que não requerem um modelo 3D (por exemplo, pontos de teste). Nesta atualização, é possível especificar se o perímetro deve usar uma forma de placeholder, como um modelo 3D ou a caixa padrão.  Se a opção não estiver selecionada no editor de perímetro da biblioteca do Fusion 360, isso significará que, ao gerar o modelo 3D da peça, ela não terá uma representação de modelo 3D. Anteriormente, a obtenção desse nível de controle exigia uma série de etapas complexas no editor de pacotes de bibliotecas. A introdução desse novo recurso no editor de biblioteca simplifica o processo de criação de peças, especialmente aquelas que não requerem um modelo 3D ou podem sofrer mapeamento futuro sem a necessidade de exibir a caixa padrão. Esse aprimoramento aprimora significativamente a experiência geral do projeto.



Trocar (Substituir) biblioteca






O processo de importação de arquivos de projeto e biblioteca do EAGLE para o Fusion 360 apresentou desafios anteriormente, o que pode levar à perda do vínculo entre o projeto e a biblioteca. De forma similar, o vínculo pode ser interrompido quando os arquivos de projeto são compartilhados com você através de projetos exportados. Ao tratar dessa preocupação, nossa equipe de desenvolvedores introduziu uma nova opção de fluxo de trabalho chamada "Trocar biblioteca" na atualização mais recente. Esse recurso valioso permite que os usuários associem seus projetos e bibliotecas com o mínimo de esforço de forma rápida. Basta selecionar a opção no arquivo de projeto ou na biblioteca, o sistema pesquisará entre as bibliotecas atualmente ativas e proporá as correspondências mais adequadas para a troca. Essa funcionalidade simplificada acelera significativamente a atualização de projetos importados, melhorando, por fim, a eficiência no trabalho com seus projetos.



Criar novas janelas com Configurações de múltiplas janelas/monitores




Anteriormente, quando você criava uma nova janela extraindo a guia do documento em um monitor secundário, a nova janela aparecia constantemente no monitor principal, mesmo que o aplicativo estivesse no secundário. Isso foi bastante frustrante, e é por isso que esse aprimoramento garante que a nova janela seja criada no mesmo monitor onde o aplicativo estava e de onde foi arrastado.



Painel de DRC simplificado




Ao trabalhar no esquema, é comum executar as Verificações das regras elétricas (ERC) para assegurar que a sincronização entre a PCB e o esquema permaneça consistente; também ajuda a detectar possíveis erros de conexões indesejadas em seu projeto, como a mistura de conexões digitais e de alimentação para um único nó. O novo painel ERC listará avisos indicando se há conexões como redes rotuladas de alimentação e não alimentação.

O painel DRC é conveniente porque você pode ver e solucionar erros que não atendem aos requisitos de DRC em tempo real. Realçar qualquer um dos itens na lista fornecerá a localização da violação. A simplificação do DRC em um painel facilita a avaliação contínua, pois você pode solucionar esses erros e alertar no início do ciclo do projeto.



Suporte para preenchimento automático do nome da rede para polígono




Os preenchimentos poligonais são cruciais em uma placa de circuito impresso, pois ajudam a distribuir com eficiência os planos base e de potência, minimizando quedas de tensão e ruído. Além disso, eles ajudam no gerenciamento térmico, fornecendo uma área de cobre maior para dissipação de calor, aprimorando o desempenho e a confiabilidade gerais do circuito eletrônico. Nesta atualização, tornamos muito mais fácil nomear seus polígonos, já que agora eles oferecem suporte para o preenchimento automático.



Design generativo



Alívio de inércia aprimorado em modos de remover corpos rígidos (visualização pública)








O alívio inercial agora pode ser utilizado juntamente com uma gama muito maior de métodos de manufatura, como Irrestrito, Aditivo, corte de dois eixos, fresamento de 2,5 eixos, fresamento de três eixos e fresamento de cinco eixos. Para tentar isso, assegure-se de que você tenha a visualização pública "Recursos e solucionadores gerativos experimentais" ativada.

Observação: O método de manufatura de fundição injetada não é compatível junto com o alívio de inércia.



Simulação

Centro de massa deslocado para corpos deformados




Simulação> Resultados> Inspeção> Centro de Massa

Agora é possível obter as informações sobre o Centro de massa de um corpo desviado de seus resultados de simulação. O recurso fornecerá informações sobre o Centro de massa não deslocado, o Centro de massa deslocado e o vetor de deslocamento do Centro de massa do corpo selecionado. É possível selecionar vários corpos, caso em que serão fornecidos os valores combinados do Centro de massa. Este recurso agora está disponível nos tipos de estudo Tensão estática linear, Tensão térmica, Tensão estática não linear, Simulação de evento quase estática e Simulação de evento dinâmica.



Desenhos

Comportamento aprimorado do clique com o botão direito do mouse






Esse é um desses recursos do dia a dia que você pode não notar, mas que garantidamente reduzirá os cliques e melhorará sua produtividade. Anteriormente, era preciso primeiro selecionar um objeto em um desenho para poder clicar com o botão direito do mouse nele. Também não gostávamos desse requisito, então nós corrigimos isso. Com esta versão, você pode clicar com o botão direito do mouse em vistas, cotas, blocos de título, etc., e editá-los como esperado. Dica importante: agora é possível abrir o modelo diretamente em uma vista de desenho em setembro passado. Isso deve ser ainda mais fácil agora.



Inverter setas de cota






Este já está no roteiro há algum tempo! Se você já quis inverter uma posição de seta em uma cota complicada, este é o recurso para você. Basta clicar com o botão direito do mouse em uma cota e escolher "Inverter setas" e, em seguida, selecionar as setas que deseja inverter. Também é possível encontrar esse recurso no menu suspenso Cota na barra de ferramentas.



Propriedades e parâmetros em qualquer lugar




Agora é possível inserir as propriedades do modelo e os parâmetros do modelo em QUALQUER campo de texto no desenho. Ao criar ou editar linhas de chamada, texto, tabelas personalizadas ou cotas, agora é fácil adicionar propriedades de modelo e informações de parâmetro aos elementos de texto em um desenho. Basta escolher a categoria, selecionar a propriedade, clicar no ícone + e você está pronto.





Melhorar a qualidade da vista para vistas sombreadas








Modelos com uma mistura de peças longas finas e grossas podem ter vistas sombreadas que são um pouco suavizadas ao aumentar o zoom. Um exemplo pode ser um componente de chapa de metal fina aparafusado a uma laje de concreto grossa. Esta nova operação aprimora a aparência dessas vistas sombreadas. A vista sombreada é mais nítida, mas o tamanho do arquivo aumenta e pode resultar em um desempenho um pouco mais lento.







Manufatura

Alinhar extensões para recursos de geometria






No início deste ano, as extensões de percurso foram movidas de percursos individuais para as Seleções de geometria - isso ofereceu a vantagem de que a visualização do percurso poderia ser mais precisa, pois incluiu a extensão do percurso como uma visualização.  O lado negativo disso era que você tinha que editar ou definir os valores de extensão por seleção.  Isso causou um problema significativo para uma pequena porcentagem de vocês. Com base em muitos comentários, melhoramos essa experiência para que você possa alterar vários valores de extensão ao mesmo tempo. O GIF acima mostra como você pode realçar todos os contornos abertos com um simples clique e, em seguida, modificá-los globalmente para ter um início e/ou extensão definidos pelo usuário.



Opções de torneamento mais úteis

Permitir de dentro para fora para torneamento de face






Uma operação que foi solicitada por muitos de vocês há algum tempo é a capacidade de trabalhar a peça começando do menor diâmetro e seguindo até o maior. Estamos felizes em dizer que agora, essa é uma opção simples que você pode acessar na guia Passos. Esse tipo de percurso é geralmente necessário quando você está usinando tubos internamente com um ferro de mandrilar e também precisa facear a peça com a mesma ferramenta em uma direção ascendente que ajuda a controlar o tamanho da rebarba. Uma rebarba mais consistente resulta em acabamento de superfície de melhor qualidade e uma maior vida útil da ferramenta.





Usinar contrassaídas de canal para acabamento de Perfil




Sim, você agora pode usinar contrassaídas de canal em Acabamento de perfil de torneamento. O GIF acima mostra o movimento da ferramenta agora com contrassaídas de máquina ativadas e agora a ferramenta se moverá verticalmente na região de contrassaída para permitir a usinagem de acabamento do diâmetro de contrassaída. Isso permite que uma ferramenta geral seja utilizada para o acabamento de uma contrassaída e, ao fazer isso, produzirá uma remoção de material mais eficiente, menos requisito em operações subsequentes de acabamento para o acabamento explícito de áreas de contrassaída.



Verificação de colisão de parede posterior para contrassaídas para acabamento de canal






Observe como há uma pequena folga entre a parte posterior da ferramenta e a parede da peça. Isso porque agora também é possível definir um valor de folga para a parte posterior do suporte ou para a parte posterior do inserto. Você pode selecionar a que preferir, dependendo da ferramenta que está sendo utilizada, e isso resultará na manutenção da distância definida das paredes verticais pelo suporte ou inserto para trabalho externo ou postiços para trabalho interno, de modo que minimizemos possíveis colisões e maximizemos a área de contrassaída que está sendo usinada.





Comprimento total do suporte para biblioteca de ferramentas


Ao criar ou editar um suporte de ferramenta de fresamento, você agora pode definir um comprimento total incluindo ou excluindo seções do suporte ou inserindo um comprimento total diretamente. Para suportes de ferramenta de fresamento que já existem, o comprimento total será definido como o comprimento de todas as seções de suporte. Adicionamos também um Comprimento total de montagem às definições de ferramenta de fresamento, que é definido como o comprimento total estabelecido no suporte da ferramenta de fresamento mais o (parâmetro Comprimento abaixo do suporte) da ferramenta de fresamento.

Observação: O comprimento total do suporte não pode ser editado depois que o suporte tenha sido aplicado porque está referenciando a montagem na sua totalidade; portanto, quaisquer edições no comprimento protuberante da montagem ou no comprimento total do suporte alterarão o Comprimento total da montagem.



Opção de avanço de movimentos de transição




Avanços de transição foram agora adicionados a ferramentas de fresamento, para permitir otimização aprimorada de percursos! Você pode configurar essa nova opção de avanço para movimentos de transição na biblioteca de ferramentas, por ferramenta e predefinição, e/ou no próprio percurso na guia Ferramenta.

O padrão será associado associativamente ao avanço de corte, mas isso, é claro, pode ser personalizado utilizando um valor numérico simples, ou melhor ainda, é possível utilizar uma fórmula também.

Para verificação, você pode visualizar esse novo avanço na simulação de percurso, assim como na caixa de diálogo 'Mostrar dados do percurso'.







































Aprimoramentos poderosos para estratégias de cinco eixos

Lançamos muito disso há pouco menos de um ano e, nesta atualização do produto, acabamos de concluir o aprimoramento das 5 estratégias restantes do PowerMill: Mescla, Fluxo, Visualização de fluxo, Contorno 3D e Contorno multieixos.

Novo algoritmo de percurso para mescla (Visualização pública)











A Mescla é uma estratégia de acabamento para usinar as regiões mais rasas de uma peça entre contornos selecionados com uma direção de corte constante. Trata-se de uma estratégia muito versátil. É compatível com usinagem de contrassaída em três eixos somente com ferramentas aplicáveis como lollipop, disco, ferramentas de tambor e cortadores de rabo de andorinha.

Uma nova forma de definir percursos de mescla está agora disponível. O novo método produz percursos que evitam fragmentação em geometrias complexas, permitindo que sejam usinados para um acabamento de superfície mais alto com mais facilidade.

Para selecionar o novo método, selecione a opção 'Da ponta da ferramenta' para Cálculo de passo lateral na página Passos. O método preexistente pode ser selecionado escolhendo 'Na superfície'.



Ajuste de arco para Traço, Fluxo e Visualização de fluxo








A opção de suavização em estratégias como Traço, Fluxo e Visualização de fluxo agora aplica ajuste de arco. Isso é particularmente adequado para controladores de geração mais antiga que preferem arcos aos pontos linearizados. Continuamos a ver tremulação em controladores que não toleram muitos pontos; portanto, ativar a suavização removerá efetivamente alguns desses pontos, em favor de arcos, mas somente nos casos em que ainda seja possível manter a tolerância do percurso.

Traço e Fluxo já estão completamente liberados; no entanto, se deseja utilizar o percurso de Visualização de fluxo, então você precisará ativar a visualização pública "Estratégia de fluxo aprimorada".

Opções de cinco eixos DMK (de/para ponto e curva)

Mescla, Fluxo e Visualização de fluxo tinham a opção de utilizar opções de eixo ferramenta principal Aproximação/Inclinação com todos os tipos de ferramenta de fresamento. O que fizemos foi preservar esse recurso original, mas além de preservar esse recurso de aproximação/inclinação, adicionamos as opções usuais de 5 eixos DMK (para/de ponto e curva); no entanto, essas opções são restritas a ferramentas esféricas.

Suporte a eixo Z do WCS

Mescla/Fluxo e Visualização de fluxo anteriormente somente ofereciam suporte para opções de inclinação Mín./Máx., mas esses limites sempre eram definidos com relação ao eixo Z de orientação do percurso. Agora, eles também podem ser expressos em relação ao eixo Z do WCS e, quando aplicável, ferramentas esféricas e não esféricas são compatíveis aqui.

Evasão automática de colisão para contorno multieixos

Contorno multieixos agora pode utilizar Evasão automática de colisão (quando o eixo ferramenta está definido como vertical) como o eixo ferramenta principal. Embora as opções de Evasão de colisão (PARA/DE Ponto/Curva) também estejam disponíveis para o percurso, a limitação é que elas somente podem ser utilizadas com ferramentas esféricas. No que diz respeito a Aproximação e Inclinação, ferramentas esféricas e não esféricas são compatíveis. Você também pode criar um percurso específico de três eixos para Contorno multieixos. Isso limita essencialmente o percurso multieixos a apenas três eixos.





Estratégia geodésica (visualização da extensão)






Agora na visualização da extensão, o principal benefício desse percurso é a capacidade de usinar contrassaídas. Não é segredo que a geodésica é fruto de nossa relação com o ModuleWorks. Geodésica basicamente cria seus percursos em uma estratégia de estilo de Crista ou de Mescla, mas diferentemente delas, a Crista geodésica pode sofrer deslocamento de uma variedade de curvas abertas ou fechadas definidas pelo usuário. A Crista do Fusion nativa sempre se desloca das curvas de contenção fechadas. A Mescla geodésica pode mesclar entre curvas definidas pelo usuário (não restringida a arestas de face).

O percurso Geodésico pode incluir automaticamente deslocamento/sobreposições adicionais às curvas definidas pelo usuário... então, ao usinar um arredondamento, em vez de começar exatamente na aresta do arredondamento, você pode desejar iniciar alguns milímetros antes da aresta e mesclar o percurso na aresta dos arredondamentos.

Observação: Geodésica também pode ser usinado em três eixos no Core Fusion), quatro e cinco eixos para quem tem a Extensão de usinagem.



Estratégia Limalha avançada (visualização de extensão)








Já temos limalha hoje, então por que estamos introduzindo outro percurso de limalha chamado Limalha avançada? A resposta é simples: ele apresenta várias vantagens sobre a limalha original. Para começar, a Limalha avançada tem maior flexibilidade para a geometria de entrada, sejam elas contornos ou superfícies. Em segundo lugar, ela pode retrair a superfície. Em terceiro lugar, pode sincronizar automaticamente entre os trilhos superior e inferior e proporciona um grau relativamente grande de flexibilidade sobre como aplicar essa sincronização e, portanto, como controlar o eixo ferramenta. Por fim, o percurso Limalha avançada não se restringe a apenas cinco eixos como a limalha original; pode realizar usinagem de três, quatro e cinco eixos. Três eixos são muito úteis para paredes verticais, quatro eixos para recursos enrolados em torno de itens como cilindros (que vocês têm solicitado há muito tempo) e cinco eixos para itens como contrassaídas.

Atualização de pós-processadores novos e aprimorados




Procurando as atualizações mais recentes de pós-processadores e máquinas? Em julho, lançamos uma série de atualizações e melhorias em muitos dos nossos pós-processadores e máquinas de código aberto que oferecemos gratuitamente. Nesta versão, você encontrará a adição de pós-processadores para o Fagor Waterjet e o LightBurn Laser Software, bem como melhorias em pós-processadores genéricos, pós-processadores de fresamento e pós-processadores de fresamento/torneamento. Além disso, adicionamos o Guia do usuário do Techman Robot, atualizamos e aprimoramos nossa biblioteca de fixação de peça e melhoramos a funcionalidade em torno do mecanismo do pós-processador Autodesk CAM.



Para saber mais, confira a postagem do fórum aqui.





Manufatura aditiva



Entrada de diâmetro de filamento FFF agora incluída na definição de máquina






A entrada do diâmetro do filamento costumava estar na guia geral da configuração de impressão. Isso significava que não era possível ter diâmetros de filamento diferentes por extrusor. Isso também significava que era necessário ter configurações de impressão duplicadas para os dois diâmetros de filamento mais comuns, 1,75 mm e 2,85 mm. Na realidade, o diâmetro do filamento é uma limitação da máquina e não pode ser alterado em tempo real como outras configurações de impressão.

Nesta versão, removemos a entrada do diâmetro de filamento das configurações de impressão e a incluímos com a Definição de máquina.  Isso permite diferentes diâmetros de filamento para cada extrusor e elimina a necessidade de duplicar arquivos de configuração de impressão.

Outro aprimoramento se relaciona com a visibilidade da máquina após o percurso ter sido gerado. Agora podemos controlar a visibilidade da plataforma de dentro da caixa de diálogo Simulação de percurso.



A entrada do diâmetro do filamento costumava estar na guia geral da configuração de impressão. Isso significava que não era possível ter diâmetros de filamento diferentes por extrusor. Isso também significava que era necessário ter configurações de impressão duplicadas para os dois diâmetros de filamento mais comuns, 1,75 mm e 2,85 mm. Na realidade, o diâmetro do filamento é uma limitação da máquina e não pode ser alterado em tempo real como outras configurações de impressão.

Nesta versão, removemos a entrada do diâmetro de filamento das configurações de impressão e a incluímos com a Definição de máquina.  Isso permite diferentes diâmetros de filamento para cada extrusor e elimina a necessidade de duplicar arquivos de configuração de impressão.

Outro aprimoramento se relaciona com a visibilidade da máquina após o percurso ter sido gerado. Agora podemos controlar a visibilidade da plataforma de dentro da caixa de diálogo Simulação de percurso.



Predição do consumo de energia FFF agora disponível para todos os usuários






Após criar uma configuração aditiva com uma impressora 3D FFF e calcular seus percursos aditivos, agora é possível ver o custo de energia e filamento associado com essa impressão na caixa de diálogo Imprimir estatística, antes de pressionar Imprimir em sua impressora 3D.





Suporte para impressora 3D Markforged Digital metal PX100 Binderjet






Agora, dentro da extensão Fusion 360 + compilação aditiva, você poderá organizar modelos 2D e 3D na plataforma de construção PX100 e fatiar os modelos e exportá-los como um arquivo CLI. Confira este tutorial sobre como começar a usar esse fluxo de trabalho aqui.



Melhores fluxos de trabalho de simulação de processos aditivos



Os corpos de malha agora são compatíveis

Os usuários da Simulação de processo aditivo agora podem usar corpos de malha em seus estudos de simulação. Isso permite o uso direto de STL, 3MF, OBJ e outros tipos de arquivo de malha sem ter que converter em um corpo sólido primeiro.

Criar corpos de malha nativos compensados

Os usuários da Simulação de processo aditivo agora podem gerar um corpo de malha nativo compensado a partir de seus estudos concluídos. O corpo de malha paramétrica resultante será inserido de volta no modelo de manufatura, com a transformação de malha corretiva aplicado. Esse corpo de malha pode ser usado para uma simulação subsequente, que pode ser usada para garantir que a compensação não tenha sofrido ocorrências adicionais do reaplicador de revestimento ou resultado em superaquecimento localizado.



Os resultados de deslocamento agora podem ser exportados em uma cor 3MF



Após um estudo bem-sucedido de Simulação de processo aditivo, os usuários agora podem exportar um arquivo de cores 3mf. Isso registra os deslocamentos previstos para a própria malha. Os usuários podem importá-los de volta para a área de malha do Fusion ou para qualquer leitor 3mf, para visualizar os deslocamentos na própria malha. Os usuários podem usar seu software de fatiamento compatível com cores 3mf para imprimir arquivos de cores 3mf para ter uma representação física do polímero codificado por cores da distorção prevista de suas geometrias aditivas de metal.



API e complementos

Aprimoramentos da API de manufatura

Usando a API CAM, você agora pode gerar uma operação de Orientação automática dentro de uma Configuração aditiva para um componente fornecido e aplicar determinado resultado de orientação ao Componente.

Os atributos CAM agora podem ser aplicados às operações e reutilizados durante a mesma sessão.

A API CAM agora pode controlar a visibilidade de operações e pastas

Classes de seleção de geometria adicionais (perfil de esboço e reconhecimento de cavidade) foram adicionadas à API CAM para serem usadas em operações que usam parâmetros do tipo CADContours2DParameterValue



O que vem em seguida

Atualização do roteiro

Veja o que está por vir no Roteiro do Fusion 360 2023 e compreenda o motivo por trás dos recursos nos quais estamos investindo.

O roteiro do Autodesk Fusion 360: O que vem em seguida? | Autodesk Fusion 360









TERMO DE RESPONSABILIDADE: os roteiros são planos, não promessas. Estamos tão animados quanto você em ver novas funcionalidades serem incorporadas aos produtos, mas o desenvolvimento, as versões e o tempo de quaisquer recursos ou funcionalidades permanecem a nosso exclusivo critério. Os projetos mencionados neste roteiro são destaques e não representam esforços contínuos, como correções de erros ou manutenção da plataforma e do serviço. Essas atualizações do roteiro não devem ser usadas para tomar decisões de compra.





Participe do Fusion 360 Insider






Deseja se envolver mais com a comunidade da Autodesk e testar a versão mais recente um mês antes de ser lançadaao público? Confira o programa Fusion 360 Insider! O programa Autodesk Fusion 360 Insider permite acessar a próxima versão do Fusion 360 e todos os novos recursos, aprimoramentos e correções, três a quatro semanas antes do público. Como membro, você terá informações internas sobre quando implantaremos uma atualização, o que há de novo e o que vem a seguir. Você também terá a oportunidade de participar de eventos exclusivos, experimentar a funcionalidade de pré-lançamento e fornecer feedback diretamente às equipes do produto.































Você achou uma postagem útil? Então fique à vontade para curtir essas postagens!
Sua pergunta obteve uma resposta que resolveu a duvida? Então clique no botão 'Aceitar Solução ' .


Claudia Campos
Comunidade de Usuários Autodesk Português - Coordenadora

Mensagem 6 de 7
clacampos
em resposta a: clacampos



Atualização principal para o produto em setembro de 2023: novidades



Usabilidade. 1

Atualizações gerais de desempenho. 2

Projeto: 4

Design generativo. 9

Desenhos: 10

Manufatura: 12

Aditivo. 16

API: 19

O que vem em seguida: 19





Usabilidade



Visualizações transferidas para o programa Insider

Para aumentar a eficiência na comunicação com todos vocês que estão testando as Visualizações públicas, fizemos algumas alterações que podem ser encontradas na versão de setembro. A partir de setembro de 2023, todas as visualizações só estarão disponíveis se você estiver registrado no Programa Insider. Isso significa que, para ter acesso à funcionalidade de visualização, você precisará se registrar no Programa Insider. Caso já tenha ativado uma visualização, não precisa se preocupar: você poderá manter esta funcionalidade até que resolva desativar essa visualização. Além disso, com essa mudança, a forma como nos referimos às visualizações será renomeada. A partir desta atualização, o termo "Visualizações públicas" passará a ser denominado "Visualizações internas", enquanto "Visualizações internas" será chamado de "Visualizações privadas".



SDK v4 do SpaceMouse agora disponível no macOS






3Dconnexion SpaceMouse Compact. Imagem cortesia da 3Dconnexion.

O Fusion 360 agora oferece suporte ao SDK v4 do SpaceMouse no macOS, além do Windows. Após instalar os drivers mais recentes da 3Dconnexion, os usuários do SpaceMouse podem aproveitar os recursos mais recentes, como o Lock Horizon, com o Fusion 360.



Atualizações gerais de desempenho

O desempenho é uma questão importante para nós, como fica evidente em algumas das melhorias que fizemos nas últimas atualizações do produto. Esta atualização continua a melhorar o desempenho do Fusion 360 em termos de usabilidade, montagem e modelagem.

Usabilidade








  • O desempenho da rolagem do navegador agora é muito mais rápido do que antes.
  • A expansão do nó de componentes externos no navegador foi aprimorada em torno de 106% no caso de alguns arquivos de projeto.
  • A alternância da guia de documento, no caso de alguns arquivos de projeto, pode ser feita imediatamente sem mais demora.
  • A alternância do espaço de trabalho Projeto para o espaço de trabalho Animação foi aprimorada até 7,3x para montagens grandes.
  • O consumo de memória para fluxos de trabalho de exportação foi reduzido em cerca de 1,7x.



Montagem:








  • Ficou até 6,6x mais rápido fechar o Fusion 360 enquanto uma montagem grande está aberta.
  • Agora ficou até 4x mais rápido fechar montagens grandes no Mac OS.
  • O desempenho do comando de iniciar/concluir/cancelar edição de junta foi significativamente aprimorado em relação às montagens maiores.



Modelagem:








  • O Fusion 360 agora é mais responsivo durante a edição de junta ou adição de junta as-built enquanto está no modo Editar no local para montagens grandes.
  • Agora ficou até 1,5x mais rápido abrir alguns arquivos de modelo, e essa otimização também pode beneficiar o cálculo desses projetos.
  • O processo de abrir um arquivo STEP ganhou eficiência.
  • Ocultar histórico de projeto é até 31,6x mais rápido e Copiar para novo projeto é cerca de 4,6x mais rápido para esses arquivos de projeto.
  • O desempenho de visualização de Inserir SVG e DXF melhorou, ao mesmo tempo que continuamos a melhorar o tempo de conclusão de toda a inserção.



Projeto:

Introdução às configurações








O momento que muitos de vocês esperavam finalmente chegou! A partir da atualização de setembro de 2023, você poderá usar as configurações. Se você não sabe o que são as configurações, vai ter uma ótima surpresa! As configurações permitem reutilizar a lógica paramétrica para criar variações de um projeto. Você pode usar configurações para criar uma família de peças em uma linha de produtos, definir diferentes opções de material e aparência, criar montagens de variantes complexas ou representar estágios no fluxo de trabalho de manufatura.

No espaço de trabalho Projeto, use os comandos do novo painel Configurar para criar novos projetos configurados a partir do zero, ou abra um projeto padrão existente e configure-o.

  • Os recursos e objetos configuráveis são realçados em azul no navegador e na linha do tempo
  • Clique em um recurso ou objeto realçado para ver a respectiva lista de aspectos configuráveis. Depois, verifique os aspectos para adicioná-los como colunas na tabela de configuração
  • Adicione configurações à tabela e edite valores para cada configuração
  • Clique duas vezes para ativar diferentes configurações a fim de ver as diferenças entre elas, ou use a lista suspensa no navegador quando a tabela estiver fechada
  • Mova aspectos semelhantes para as tabelas de temas personalizados a fim de minimizar a complexidade ou criar com mais eficiência



Depois de criar configurações, você poderá usá-las em fluxos de trabalho em todo o Fusion:

  • Insira-as ou gere derivações em outros projetos
  • Configure as configurações inseridas para criar configurações aninhadas
  • Crie um desenho para cada configuração
  • Copie um desenho e alterne a configuração para poupar tempo na criação de desenhos para cada configuração
  • Alterne para outros espaços de trabalho e ative diferentes configurações para usá-las em diferentes ambientes:
  • Crie storyboards na animação
  • Crie imagens renderizadas em Renderizar
  • Defina, resolva e compare estudos de simulação
  • Gere e compare estudos de design generativo
  • Crie definições de manufatura e gere percursos
  • Visualize projetos configurados e as respectivas configurações no Fusion Team



Caso não veja as configurações imediatamente na barra de ferramentas, não precisa se preocupar. Lançaremos as configurações lentamente ao longo das próximas semanas; portanto, mesmo que não a veja hoje, você deverá ser capaz de usar a funcionalidade muito em breve.



Saiba mais sobre configurações.



Nova operação Rasgo de chapa de metal






A operação Rasgo de chapa de metal vem sendo muito aguardada no espaço de trabalho Chapa de metal, e estamos animados em anunciar que ela finalmente está aqui! Se você já ficou travado no espaço de trabalho Chapa de metal do Fusion 360, com certeza vai querer conferir este recurso. O que a ferramenta Rasgo faz é automatizar a modelagem de uma divisão na peça de chapa de metal necessária para desdobrar, aplainar e fabricar a peça. Para acessar essa ferramenta, basta ir para a guia Modificar, selecionar a face que deseja rasgar ou selecionar dois pontos para definir o início e o fim do rasgo, bem como a largura da folga a ser criada. Agora é possível usar a nova ferramenta para criar um rasgo a fim de desdobrar/aplainar facilmente os corpos de chapa de metal. Esse recurso será especialmente útil para aqueles que criam peças de chapa de metal elevadas, como dutos de ar, coifas de forno ou funis.



Introdução à alteração de unidades para parâmetros




Anteriormente, quando você criava um parâmetro, as unidades eram definitivas e não podiam ser alteradas. Não é mais o caso. Agora é possível alterar as unidades de um parâmetro de usuário existente.

Nota: por enquanto, existe a restrição de que o parâmetro que está sendo editado não pode estar em uso a fim de alterar as unidades.



Aprimoramentos do esboço 3D

Nesta atualização, aprimoramos nossos recursos de restrições de esboço 3D. Assim, você pode colocar restrições e dimensões de uma entidade de esboço em uma superfície, como linha paralela à superfície, dimensão entre ponto e superfície etc.).



Transições de interseção de T-Spline aprimoradas em aresta de chanfro

Ambiente contextual Forma > Modificar > Aresta de chanfro






Anteriormente, as faces não quadrilaterais que eram criadas na interseção de arestas selecionadas interrompiam o fluxo de curvas de entrada. Agora, os segmentos são espaçados por igual e continuam ao longo das arestas selecionadas através da face não quadrilateral para criar transições de curva suaves.



Opções de configuração aprimoradas para faces não quadrilaterais em Subdividir

Ambiente contextual Forma > Modificar > Subdividir








Anteriormente, você só podia subdividir uma face não quadrilateral no centro. Agora, é possível especificar o número de faces para subdividir uma face não quadrilateral ao longo de cada aresta.

Saiba mais sobre como subdividir uma face T-Spline.



Design generativo

Introdução às configurações de design generativo

Com a introdução das configurações, em setembro, também será possível mudar entre diferentes configurações de um projeto nos espaços de trabalho de simulação e design generativo. Nota: estudos de simulação ou de design generativo devem ser criados separadamente para cada configuração.



Maior robustez do solucionador para lidar com separações de geometria






Nesta atualização, adicionamos um novo nível de robustez ao nosso solucionador no estudo de Componente estrutural para ajudar a lidar com separações de geometria. As separações de geometria eram comuns em configurações que tinham várias cargas em um único caso de carga que variava muito em magnitude, que tinham corpos de preservação sem cargas ou restrições aplicadas ou que tinham preservações restringidas que não eram realmente necessárias para o desempenho geral da peça. Frequentemente, os resultados pareciam incompletos, com uma remoção mínima de material devido à parada antecipada do solucionador. As melhorias de robustez nesta atualização ajudarão a manter o espaço de projeto conectado e permitirão uma maior iteração do solucionador, o que acabará oferecendo um resultado melhor.

Desenhos:

Novas configurações de alternância


Documente seu projeto configurado e, quando estiver pronto, basta alternar a configuração e usar "Salvar como" para criar um novo desenho. As vistas, as dimensões e as tabelas são atualizadas para coincidir com a nova configuração. É fácil fazer a alternância por meio do navegador ou clicando com o botão direito do mouse em uma vista.



Mais tipos de ponta de seta




Vocês pediram mais opções de personalização, e nós escutamos. Com esta atualização, você agora pode escolher entre 19 novas formas de ponta de seta, além do padrão "Preenchido fechado". Essas novas formas podem ser definidas para dimensões, chamadas de detalhe, balões de referência, IDs de dobra e IDs de furo. É possível misturar e combinar tipos de ponta de seta para criar a aparência perfeita para um desenho. Por exemplo, você pode usar a "Marca de arquitetura" para dimensões e o "Ângulo reto" para chamadas de detalhe, com outras formas misturadas para obter a personalização necessária.



Grupos de largura de linha expandidos

clacampos_14-1695214962969.png   clacampos_15-1695214974365.png



Os grupos de largura de linha agora são muito mais flexíveis. Ao definir os grupos de largura de linha como "Personalizado" nas configurações do documento, você tem a flexibilidade de escolher praticamente qualquer largura de linha para os grupos de linhas "Fino", "Médio" e "Espesso". Ou seja, você controla como seu projeto será mostrado ao mundo.

Manufatura:



Uso de configurações de projeto na manufatura




As configurações e os projetos configurados são funcionalidades importantes para sistemas CAD "profissionais". Há diversos produtos disponíveis em uma "família" de várias configurações relacionadas, ou variações, de fundamentalmente o mesmo produto — por exemplo, tamanhos e cores diferentes. Uma configuração é uma instância específica de um produto, e um projeto configurado é a coleção ou '"família" de todas as configurações ou variações individuais. Isso oferece os benefícios do projeto paramétrico para a "família" geral do produto, de modo que as alterações do projeto atualizem todos os membros juntos, com suporte para a "personalização" através de parâmetros que variam entre diferentes membros da família.

Na versão inicial das configurações, a manufatura simplesmente "consome" as configurações de projeto reagindo "apropriadamente".

Uma mudança eficaz na configuração aparece como uma alteração de projeto, invalidando percursos. Quando você seleciona uma nova configuração, ela aparece como uma alteração de projeto. Percursos serão invalidados, e você precisará regenerá-los para a configuração selecionada.

Embora não seja o ideal, esse comportamento geral será razoavelmente intuitivo se o projeto e o modelo forem os mesmos.



Aprimoramentos de recursos de geometria

Esta é uma coleção de aprimoramentos e correções para a funcionalidade de recursos de geometria lançada pela primeira vez em janeiro de 2023.



  • Para ser compatível com a criação de fluxos de trabalho de modelo e automação, agora é possível criar e salvar operações de Rosca, Broqueamento e Circular (e outras) sem a necessidade absoluta de criar uma seleção de geometria válida. Se a seleção for inválida, você verá um aviso, mas poderá salvar e continuar (antes isso era impossível porque o erro impedia que você salvasse e continuasse). A principal aplicação para essa alteração é que, quando estiver criando modelos para fluxos de trabalho de automação, você possa preparar e salvar o documento em um estado temporário, para registrar a intenção com os dados e informações disponíveis, mesmo que estejam incompletos, de modo a minimizar a intervenção do usuário necessária quando os dados que estão faltando se tornarem disponíveis. Por exemplo, pode ser necessário salvar um modelo de documento de manufatura sem o CAD final, mas com definições, operações e seleções de geometria. Essa alteração permitirá que você crie um documento concluído mais rapidamente e com menos entradas quando o CAD se tornar disponível.
  • Atualmente, todas as cadeias (por exemplo) são chamadas da mesma forma, dificultando a identificação. Com esta atualização, as seleções de recurso de geometria serão nomeadas para facilitar a identificação e a reutilização. Essa alteração significa que as seleções agora têm como sufixo um espaço e número, por exemplo, Silhueta 1. As seleções em cadeia também têm o complemento "Fechado" ou "Aberto", por exemplo, Cadeia fechada 1.
  • Melhorias/correções menores na interface do usuário. A caixa de diálogo de seleção de silhueta mostra "Corpos'" (somente corpos podem ser selecionados, não corpos ou faces como foi erroneamente mostrado antes). A seleção de "Reconhecimento de cavidade" agora é exibida como "Cavidades" em vez de "Reconhecimento de cavidade" como era anteriormente.



Fluxo (visualização) substitui Fluxo




No ano passado, oferecemos um percurso aprimorado de fluxo chamado Fluxo (visualização). Isso significa que, no momento, temos duas estratégias de estilo de fluxo na seção Percurso 3D: o percurso de Fluxo e a nova opção aprimorada Fluxo (visualização). O Fluxo original cria o percurso nos dados triangulares subjacentes. Isso quer dizer que, normalmente, você obtém um percurso de qualidade decente, mas, em casos de triângulos desconectados ou geometria mal trimada, o percurso pode resultar em segmentos quebrados com aproximações e ligações desnecessárias que deixam material na peça. Com isso, é provável que você precise reusinar com outro percurso ou assumir um trabalho manual caro mais adiante.

O novo percurso de Fluxo aprimorado, no entanto, é calculado nas superfícies subjacentes. O resultado são transições menos onduladas entre segmentos de percurso, criando uma superfície de melhor qualidade com menos acabamento manual necessário posteriormente. Além disso, o fluxo aprimorado agora oferece suporte a um passo lateral definido em vez de um número de passos necessários, automatizando a criação aprimorada de percursos de fluxo. Como temos visto uma criação de percurso muito mais robusta, confiável e controlada com o uso do percurso de Fluxo aprimorado, estamos substituindo o algoritmo de Visualização de Fluxo pelo fluxo original. Se você precisar do Fluxo original, ainda será capaz de acessar essa função ao reativá-la na guia Preferências. Se você decidir ativá-la, agora terá dois percursos: o Fluxo e o Fluxo antigo.



Melhorias no suporte de barra






Os suportes de volume e de barra são os dois tipos de suporte mais comuns usados na fabricação aditiva hoje em dia. Com esta versão, estamos aprimorando a experiência do usuário com todos os tipos de suporte de barra, de modo que eles não só tenham opções mais avançadas de conectividade de peças e placas de construção, mas também tenham aparência e comportamento mais parecidos com os suportes de volume.

Com a versão de setembro, agora é possível adicionar raízes aos suportes da barra para que as barras tenham pontos de conexão adicionais com a placa de construção para maior estabilidade. Em vez de adicionar raízes, se você optar por adicionar uma placa base para conectar os suportes de barra agrupada ou os suportes de volume de treliça agrupada à placa de construção da impressora 3D, agora terá opções adicionais para criar uma placa base sólida, em vez de uma com padrões de furos que você pode manipular. A capacidade de controlar o tipo de padrão de uma placa base incluída com suportes de volume de treliça e barra agrupada unifica a experiência de geração de suporte entre suportes de barra, suportes de volume de treliça e suportes de placa base.

A opção Raízes recém-adicionada, bem como a opção existente Placa base para grupos, agora reside em uma nova guia chamada Conexões nas caixas de diálogo Suporte de barra e Suporte de volume, respectivamente. Uma nova guia Conexões também foi adicionada aos dois tipos de suporte de barra restantes (Suporte de barra de pontos orientada para baixo, Aresta com suporte de barra). Essa nova guia contém todas as configurações que você pode controlar relacionadas ao modo como os suportes de barra se conectarão aos seus componentes, por exemplo, a forma e a dimensão do ponto de interrupção. Ela também contém a opção de projetar e gerar plataformas individuais para cada barra a fim de aumentar a conectividade com a placa de construção e a facilidade de remoção da placa de construção.

 Além disso, agora é possível controlar a visibilidade de cada estrutura de suporte selecionando o ícone de olho ao lado do item de linha de suporte no NAVEGADOR, da mesma forma que você pode ativar/desativar a visibilidade de qualquer componente.



A função Traçar Percurso agora oferece suporte a vários passos laterais

Adicionamos suporte a vários passos laterais, o que permite a redução da carga de cavaco. Essencialmente, isso funciona com a adição de passos de desbaste ao percurso de traçado quando você seleciona a compensação lateral esquerda ou direita.

Nota: isso não será exibido quando definido como central.



Aditivo

Preencha a área ou volume de construção disponível com um componente selecionado



clacampos_19-1695215138118.png  clacampos_20-1695215153536.png



Preenche automaticamente o espaço vazio dentro da configuração aditiva ativa com duplicatas de um componente selecionado.

Na impressão 3D com determinadas tecnologias (por exemplo: SLA, DLP, SLS e MJF), é mais econômico empacotar mais peças no espaço de construção disponível. Ao fazer isso, você não só pode reduzir o custo por peça, como em alguns casos também pode imprimir mais peças no mesmo período de tempo. Esse novo recurso permite selecionar um determinado componente e duplicá-lo dentro do Modelo de Manufatura ativo o máximo possível para preencher a área ou volume disponível na impressora 3D, mantendo a mesma orientação da peça. Ele também adiciona esses componentes automaticamente à configuração aditiva ativa e os organiza com base nos critérios desejados.



Estatísticas de organização para uma configuração de MFG aditivo




Após organizar as peças em 2D ou 3D em uma configuração de fabricação aditiva, você agora pode inspecionar a construção e descobrir o número de peças dentro do volume de construção, bem como a densidade da organização com base no volume disponível das impressoras ou na altura da construção dos componentes organizados.



Novos suportes de volume angular




Os suportes de volume angular estão ficando fora da visualização técnica e agora estão disponíveis para os usuários com acesso à extensão de construção aditiva. Ao gerar suportes de volume para componentes em uma configuração aditiva com uma impressora 3D MPBF (Metal Powder Bed Fusion), é melhor evitar que as estruturas de suporte entrem em contato com os cortes em U de uma peça. Ao acessar a guia Suporte de volume angular na caixa de diálogo Suporte de volume, é possível inserir um ponto de giro no caminho do suporte, de modo que a estrutura do suporte possa dobrar em torno desse ponto para se afastar das superfícies diretamente abaixo da face suportada. Usando essa técnica, é possível minimizar o tempo gasto durante a remoção do suporte e etapas adicionais de pós-processamento, como a limpeza de manchas em revestimentos superiores onde os suportes estavam em contato com as peças.

Percursos de deposição aditiva multieixo passaram para a extensão aditiva






Percursos de deposição aditiva multieixo, utilizados para orientar processos de fabricação aditiva, como deposição de energia dirigida e deposição de polímeros multieixo, estão sendo transferidos da visualização para a extensão de construção aditiva. Esses percursos permitem conduzir máquinas de fabricação aditiva multieixo, incluindo processos metálicos como deposição de energia dirigida, bem como processos de deposição de polímero e concreto. Para acessar esses percursos, você precisará assinar a extensão de construção aditiva.



API:

Aprimoramentos da API de manufatura do Fusion




Após gerar o percurso para uma configuração aditiva, você agora pode gerar arquivos de máquina de fabricação aditiva associados à impressora 3D (exemplo: Código G, CLI, SLC, MTT etc.) por meio da API para todos os tipos de máquina relevantes.  Se a configuração inclui uma configuração de impressão para uma impressora 3D Metal Powder Bed Fusion com várias opções de exportação de máquina, agora é possível selecionar o tipo de exportação específico a ser usado durante a geração de arquivos por meio da API.



O que vem em seguida:

Veja o que está por vir no Roteiro do Fusion 360 2023 e compreenda o motivo por trás dos recursos nos quais estamos investindo.

O roteiro do Autodesk Fusion 360: O que vem em seguida? | Autodesk Fusion 360






TERMO DE RESPONSABILIDADE: os roteiros são planos, não promessas. Estamos tão animados quanto você em ver novas funcionalidades serem incorporadas aos produtos, mas o desenvolvimento, as versões e o tempo de quaisquer recursos ou funcionalidades permanecem a nosso exclusivo critério. Os projetos mencionados neste roteiro são destaques e não representam esforços contínuos, como correções de erros ou manutenção da plataforma e do serviço. Essas atualizações do roteiro não devem ser usadas para tomar decisões de compra.



Participe do Fusion 360 Insider






Deseja se envolver mais com a comunidade da Autodesk, usar visualizações e testar a versão mais recente um mês antes de ser lançada para o público? Confira o programa Fusion 360 Insider! O programa Autodesk Fusion 360 Insider permite acessar a próxima versão do Fusion 360 e todos os novos recursos, aprimoramentos e correções, três a quatro semanas antes do público. Como membro, você terá informações internas sobre quando implantaremos uma atualização, as novidades e o que vem a seguir. Você também terá a oportunidade de participar de eventos exclusivos, experimentar a funcionalidade de pré-lançamento e fornecer feedback diretamente às equipes do produto.



























Você achou uma postagem útil? Então fique à vontade para curtir essas postagens!
Sua pergunta obteve uma resposta que resolveu a duvida? Então clique no botão 'Aceitar Solução ' .


Claudia Campos
Comunidade de Usuários Autodesk Português - Coordenadora

Mensagem 7 de 7
clacampos
em resposta a: clacampos

Atualização de 31 de outubro de 2023





Este ano, 2023, o Autodesk Fusion 360 está fazendo 10 anos. São 10 anos realizando projetos de forma diferente, 10 anos de desenvolvimento voltado para a comunidade e 10 anos de conteúdo e produtos incríveis que você tornou possíveis. Para comemorar, compilamos um vídeo especial de aniversário de 10 anos destacando nossa comunidade de criadores de conteúdo, bem como várias pessoas da equipe do Fusion 360. Obrigado por estarem conosco nos últimos 10 anos. O projeto e a criação de um futuro melhor não chegaram ao fim para você, e nem para nós. Por isso, continuaremos a fazer isso juntos, hoje e pelos próximos 10 anos.



Destaques das novidades








Em outubro, temos tantos recursos, atualizações e melhorias incríveis que mal podemos esperar para compartilhá-los com você. Mas, antes de entrarmos em todos os detalhes, veja alguns dos nossos destaques favoritos desta versão:



Projeto e desenhos:

  • Nova biblioteca mais rápida
  • Copiar uma versão de projeto do histórico com os desenhos relacionados
  • Configuração de propriedades de novos componentes internos
  • Novo suporte para superfície de desenhos e modelo de malha
  • Novos controles de altura de texto personalizados em desenhos
  • Nova escala de tipo de linha em desenhos

Manufatura:

  • Nova Estratégia geodésica de percurso (Extensão de usinagem)
  • Otimização de ordem para cavidade 2D e contornos adaptativos 2D

Componentes eletrônicos:

  • Nova geometria de construção mecânica em PCB 3D e 2D
  • Alinhamento de nomenclatura de camada

Outras boas novidades:

  • Novos fóruns do Fusion da comunidade coreana
  • Novo suporte à API

Usabilidade

Novos fóruns do Fusion da comunidade coreana






Uma novidade empolgante para todos os membros da Comunidade coreana do Fusion:, em 4 de outubro, os Fóruns da Autodesk coreanos do Fusion entraram no ar! A partir de agora, publicaremos as Novidades do Fusion 360 no idioma coreano em nosso Fórum da comunidade coreana do Fusion! Como ocorre com outros grupos de idiomas, você poderá acessar esses fóruns seguindo o link do fórum na guia Comunidade do Fusion 360 ou acessando diretamente a página do fórum no seu navegador. Mal podemos esperar para ver você lá!

Observação: você só verá o link Novidades em coreano e o link do fórum em coreano se a configuração de idioma estiver definida como coreano



Curioso para saber quais outros fóruns internacionais estão disponíveis?  Confira nossas comunidades internacionais hoje mesmo:

- Deutsch

- Español

- Français

- Português

- Türkçe

- 中文 (Chinese)

- 日本語 (Japanese)

- 한국어 (Korean)



Aprimoramentos de desempenho de outubro

O desempenho continua sendo o nosso foco principal, isso é evidenciado pelas melhorias contínuas que fizemos nas últimas atualizações de produtos. Esta atualização aprimora ainda mais a usabilidade e o desempenho de montagem do Fusion 360.

Usabilidade

  • A inicialização do Fusion demonstra uma marcante redução de tempo de até 70 a 80%. Os benefícios não se limitam apenas à inicialização, mas também aos fluxos de trabalho de logout/login.
  • A taxa de quadros foi aprimorada em até 1,5x ao orbitar com componentes selecionados.
  • A expansão do nó do navegador de componentes externos foi aprimorada com base nos melhoramentos feitos na versão de setembro.
  • A navegação em um grande número de arquivos no Painel de dados rola mais rápido do que antes.
  • O atraso foi reduzido ao abrir, fechar ou navegar entre várias guias de documentos.
  • O desempenho de carregamento foi aprimorado em até 20 vezes.
  • O desempenho de uma alteração de visibilidade de componentes externos aninhados melhorou em até 2,4 vezes.

Montagem

  • A abertura de determinados arquivos de projeto é agora até 193% mais rápida do que antes.
  • A visibilidade do consumo, a aparência e as alterações de isolamento de componentes externos em montagens grandes melhorou significativamente.
  • Foi aprimorado o desempenho do comando Editar no local para montagens grandes: ele leva até 3 segundos para ser concluído agora.
  • O Fusion 360 agora é mais responsivo ao editar Junta, selecionando um componente de Malha específico em montagens complexas.
  • Foi enormemente aprimorado o desempenho dos componentes externos Copiar e colar/Padrão/Quebrar vínculo em montagens grandes.

Projeto

Nova biblioteca de elementos de fixação






Agora há um novo ícone Elementos de fixação no menu suspenso Inserir que vai
iniciar nossa nova biblioteca de nuvem. Não é necessário instalar nada. Basta selecionar
o ícone Elemento de fixação para acessar uma vasta biblioteca de porcas, parafusos e arruelas.
Comece digitando seus principais critérios de pesquisa, ativando filtros e escolhendo
padrões da indústria para encontrar o que você está procurando. Depois de se concentrar no
elemento de fixação que você deseja inserir no projeto, é possível selecionar vários furos ou
deixar a ferramenta preencher automaticamente furos de tamanho semelhante na sua peça.

Se você precisar alterar o tamanho de um elemento de fixação, é possível editar um ou
mais elementos de fixação, conforme necessário. Ao criar desenhos, você verá a Lista de
materiais (BOM) preenchida com a descrição, o número de peça e as quantidades
representadas corretamente. Isso permite que você tenha com facilidade uma ideia do tipo e da
quantidade de elementos de fixação no projeto.

Saiba mais sobre a Biblioteca de elementos de fixação.





Copiar uma versão de projeto do histórico com os desenhos relacionados







Recentemente, lançamos o recurso de copiar um projeto e seus desenhos relacionados. Desde então, muitos de vocês solicitaram o recurso de copiar uma versão específica do histórico de um projeto e seus desenhos relacionados. Ouvimos e estamos felizes em anunciar que agora esse recurso existe! A partir desta versão, os projetistas poderão selecionar uma versão anterior de um projeto no painel de dados e copiar o projeto com a opção de incluir desenhos.



Cota de referência fora do esboço atual




Com este novo aprimoramento para Referenciar cota de referência, você pode referenciar uma cota de referência fora do esboço no qual ela está definida. Isso significa que você agora poderá usar o valor de uma cota de referência para orientar qualquer equação ou recurso que desejar, substituindo a necessidade de equações complicadas. Além disso, as cotas de referência podem ser referenciadas em qualquer lugar no Fusion, da mesma forma que os parâmetros normais.



Configuração de propriedades de novos componentes internos




Como muitos de vocês sabem, em setembro, lançamos as Configurações. As configurações são um recurso revolucionário que permite reutilizar a lógica paramétrica para criar variações de um projeto no Fusion 360. Com esta versão, as configurações ficaram ainda melhores. A partir de outubro deste ano, você poderá adicionar e configurar propriedades de componentes internos em seus projetos configurados.

Para adicionar propriedades de um componente interno à Tabela de configuração, selecione um componente no navegador:

  • No Modo de configuração, clique no componente e marque Propriedades.
  • Fora do Modo de configuração, clique com o botão direito do mouse no componente e selecione Configurar. Em seguida, marque Propriedades para adicioná-las à tabela.



A configuração de propriedades permite ter maior controle sobre os dados de peça e melhorar o gerenciamento de componentes em fluxos de trabalho a jusante.



Mais opções de superfície disponíveis ao usar Editar no local




Os comandos de deslocamento de superfície e criação de fechamento agora estão disponíveis ao usar a funcionalidade de edição no local, o que torna mais fácil do que nunca aperfeiçoar os seus projetos.



Melhor detecção de autointerseções durante a conversão de T-Spline para BRep

Forma ambiente contextual > Finalizar forma, Forma ambiente contextual > Utilitários > Converter






Anteriormente, quando ocorria falha em uma conversão de T-Spline para BRep, era difícil encontrar áreas de autointerseção. Agora, círculos vermelhos são exibidos em torno de áreas de autointerseção, tornando mais fácil que nunca identificar geometria problemática.



Design generativo

Principais atualizações da restrição de fabricação de fundição injetada (Visualização prévia do Insider + Generative Design Extension)






Nesta atualização, aprimoramos nosso método de manufatura de fundição injetada para nossa pilha de solucionadores comerciais. Isso significa que o método de manufatura de fundição injetada oferecerá suporte a todas as cargas e restrições, simetria, limites de deslocamento e todos os recursos na visualização prévia de Solucionadores e recursos generativos experimentais.

Além de adicionar suporte para mais funcionalidades, fizemos alterações importantes em nossos algoritmos para melhorar a qualidade da forma e a capacidade de manufatura. Você agora verá melhor manuseio de contrassaídas e geometria mais suave em geral. Observe que, como isso ainda está na visualização prévia, você pode ver algumas contrassaídas localizadas na transição da geometria gerada para preservar a geometria. Trata-se de algo em que estamos trabalhando ativamente e que melhoraremos em atualizações futuras.

Certifique-se de participar do Programa Insider, experimente esta atualização e nos informe o que você acha.



Desenhos

Novo suporte ao modelo de superfície






Crie desenhos com base em modelos de superfície sem dificuldades. Se você tiver um conceito de modelo de superfície que gostaria de documentar, não há problema. Recebeu um modelo de terceiros, com corpos de superfície que não são exatamente sem falhas? Deixe conosco. Os desenhos oferecem suporte total a cotas, anotações e atualizações de modelo para corpos de superfície. Na verdade, os tratamos como sólidos.



Novo suporte ao modelo de malha






Agora é possível criar desenhos de modelos de malha. Se você tiver um arquivo STL (ou similar) e estiver procurando documentá-lo ou tiver um componente de malha em uma montagem, agora oferecemos suporte para Malha em desenhos. As cotas podem ser inseridas usando cotas lineares ponto a ponto, temos suporte até para vistas de corte e anotações.



Nova escala de tipo de linha

clacampos_15-1698864615606.png  clacampos_16-1698864626685.png



Adicionamos uma configuração para escala de tipo de linha para configurações de documento. Se você já teve uma vista pequena, na qual as linhas ocultas ou de centro pareciam um pouco grandes demais, ou uma vista grande, na qual elas pareciam muito pequenas, essa nova configuração permitirá que você controle a escala e a aparência de linhas tracejadas em seu desenho. É uma escala global que se aplica a todas as vistas em um desenho.



Controles de alturas de texto personalizadas






Vocês têm solicitado mais flexibilidade quando se trata de altura de texto. Portanto, alteramos como as alturas de texto personalizadas funcionam nas configurações do documento. Para alturas de texto personalizadas, agora é possível especificar qualquer altura de texto (desde que seja um valor positivo).

Componentes eletrônicos

Utilizar a geometria de construção mecânica em PCB 3D e 2D

Considerar o compartimento mecânico ao designar a colocação dos componentes eletrônicos é uma parte importante do fluxo de trabalho eletromecânico.

Hoje, apresentamos a capacidade de criar geometria mecânica de construção de referência a partir de PCB 3D (ou um contexto de montagem mecânica) em PCB 2D. A geometria de construção não afetará nenhum dado de manufatura e será apenas uma referência de geometria visual durante o projeto do layout. Esse recurso permite definir áreas importantes de um compartimento mecânico em PCB 3D (ou contexto de montagem de Editar no local de PCB 3D) e considerar a geometria automática junto com seu processo de projeto de layout.



Saiba como criar um esboço em uma PCB 3D.



Alinhamento de nomenclatura de camada aprimorado








Anteriormente, os nomes de camadas no Fusion 360 Electronics eram confusos e não alinhados com os padrões da indústria. Por exemplo, ‘Cream/bCream’ foi renomeado como ‘StencilTop/StencilBottom’. Nesta atualização, remodelamos os nomes de todas as nossas camadas para ajudá-lo a compreender e navegar melhor no seu projeto. Para obter uma lista completa das alterações de nome de camada e seu equivalente herdado, consulte Camadas e seu uso.

Importante: Os nomes de camada foram atualizados para mapear de forma mais próxima os termos da indústria. Essa alteração não afeta arquivos herdados. Você pode ver novos nomes, nomes herdados ou uma combinação dos dois ao trabalhar com o produto. Além disso, nomes de camadas herdados foram suavizados, o que significa que seus ULPs/scripts existentes não serão afetados.



Aprimoramentos na experiência da biblioteca



Anteriormente, era possível abrir uma biblioteca de outra equipe do Fusion, mesmo que não fosse possível salvá-la. Com esta atualização, somente a biblioteca de equipe atual estará disponível. Isso ajudará a evitar que você tente adicionar novas peças a um projeto de equipe diferente, o que resultará na ausência de dados.

Além disso, com esta atualização, quando uma biblioteca do Fusion for aberta, ela verificará se a versão mais recente de cada pacote está sendo usada. Se uma atualização estiver disponível, um prompt será fornecido a você. Isso ajuda a evitar problemas de dados onde houver versões de pacotes em várias bibliotecas.



Melhorias no desempenho

Reconhecemos a importância do desempenho e da produtividade para o fluxo de trabalho de projetos de componentes eletrônicos. Graças aos rigorosos testes internos e ao seu feedback, conseguimos identificar e resolver vários gargalos de desempenho. Nesta atualização, você observará os aprimoramentos de desempenho em todos os componentes eletrônicos do Fusion 360, incluindo:

  • Vários monitores com várias janelas
  • Troca de documento
  • Interação geral da interface do usuário

Este é um investimento ativo de nossas equipes, e continuaremos a trazer melhorias de desempenho e produtividade em versões futuras do Fusion 360.





Manufatura

Nova estratégia geodésica de percurso








Estamos animados em anunciar que a nova estratégia geodésica de percurso finalmente chegou! Os percursos geodésicos permitem que superfícies de forma livre sejam usinadas utilizando um tipo Mescla ou Crista. A mescla é útil para usinagem entre duas curvas semelhantes e cria passos que variam suavemente entre essas curvas. A crista é útil para usinar a maioria das superfícies de forma livre, pois cria um deslocamento constante a partir de um limite de usinagem de curvas guia especificadas.

Geodésica pode criar percursos de 3, 4 e 5 eixos, contrassaídas de máquina e tem a opção de evasão de colisão inclinando automaticamente a ferramenta.



Observação: A versão de 3 eixos da Geodésica permanecerá como funcionalidade principal. A Extensão de usinagem não será necessária para acessar a tecnologia de 3 eixos. A tecnologia de 4 eixos e 5 eixos exigirá que o usuário tenha acesso à Extensão de usinagem para consumir a tecnologia multieixos.



Nova automação de rosqueamento






Agora, quando você cria um recurso de furo roscado ou de rosca no espaço de projeto, as informações sobre essa rosca (por exemplo, M10x1, 60 graus, direita etc.) estarão disponíveis para uso no espaço de trabalho de manufatura. Para acessar esse recurso, você agora pode simplesmente usar "parâmetros" dentro do percurso que começa com auto_xxxxx. Por exemplo, auto_threadPitch pode ser utilizado como uma expressão ao inserir o "passo" para uma operação de fresagem ou rosca de torneamento. Isso é completamente associativo; portanto, quando você atualizar o modelo no espaço de projeto, as alterações fluirão para seus percursos!

O Fusion será fornecido com um modelo adicional com todas as Auto_expressions predefinidas; portanto, tudo o que você precisará fazer é selecionar a rosca e ele calculará automaticamente todos os parâmetros de rosca corretos no futuro.



Cavidades abertas em percursos de wrap para adaptativo 2D




Agora oferecemos suporte para usinagem de cavidades abertas em wrap para adaptativo 2D Isso é particularmente adequado para usinagem de 4 eixos e mais adequado para máquinas Torno/Fresa sem eixo Y que até agora não tinham nenhuma capacidade de usinar cavidades abertas.



Otimização de ordem para cavidade 2D e contornos adaptativos 2D






Anteriormente, quando você selecionava vários contornos em diferentes alturas, cada contorno era tratado como uma operação diferente, a ordem parecia aleatória, tornando impossível otimizar a ordem de forma eficaz.

Nesta atualização, fizemos aprimoramentos na ordem para lidar com contornos em diferentes alturas, de modo que agora ela se comporta de forma previsível, permitindo otimizá-la como esperado.



Nova capacidade de exportar fatias como arquivos TIFF






Agora é possível escolher se deseja exportar as camadas como arquivos PNG ou TIFF ao selecionar uma impressora DLP/configuração de impressão.



Opção para reconhecer furos parciais em reconhecimento de furo (Extensão de usinagem)






Anteriormente, uma das limitações que tínhamos para o que era considerado um "furo" era que ele tinha que ser um cilindro completo. Isso foi feito com o propósito de eliminar a localização de itens como raios de canto de cavidades e reconhecê-los como um "furo". A partir desta atualização, você pode incluir furos parciais ou formas não cilíndricas completas durante o reconhecimento automatizado de furos.

Este recurso é especialmente útil se a sua peça tem muitos furos que não estão diametralmente completos. Para utilizar reconhecimento parcial de furo, uma opção sim/não para incluir furos parciais na caixa de diálogo de reconhecimento de furo agora estará disponível na guia opções para verificação. Você ainda poderá utilizar recursos multieixos para detectar esses furos parciais em faces que exigem orientações de ferramenta 3+2 em furos que não estão alinhados com a orientação da ferramenta ou Setup Z para começar. Além disso, quando você encontra um vários raios de canto de uma cavidade, pode explodir a assinatura de furo para atribuir métodos diferentes a cada raio de canto ou excluí-los todos, exceto 1.





Atualização de pós-processador e simulação de máquina






Procurando as atualizações mais recentes de pós-processadores e máquinas? Em setembro, lançamos uma série de atualizações e melhorias em muitos dos nossos pós-processadores e máquinas de código aberto gratuitamente. Nesta versão, você encontrará a adição de pós-processadores de fresagem para o Kern Micro, bem como melhorias em vários pós-processadores de fresagem, pós-processadores de torno/fresa e pós-processadores de folha de processo. Além disso, adicionamos novas máquinas à nossa Biblioteca de máquinas, atualizamos e aprimoramos nossa biblioteca de fixação de peça e melhoramos a funcionalidade em torno do mecanismo do pós-processador Autodesk CAM.

Para saber mais, confira o post do fórum aqui.



Manufatura aditiva

Novo cálculo de tempo de construção para uma configuração aditiva com uma impressora de fusão de leito de pó de metal (extensão aditiva)








Agora mostramos o cálculo do tempo de construção para uma configuração aditiva com uma impressora de fusão de leito de pó de metal.



MFG aditiva - Melhorias no desempenho da orientação automática






A caixa de diálogo de orientação automática agora tem uma caixa de seleção para ativar/desativar o uso de um método de cálculo mais preciso ao calcular as estruturas de suporte necessárias. O uso do método preciso leva em conta os suportes que terminam em uma região de revestimento superior da peça selecionada e resulta em um cálculo mais preciso do volume de suporte potencial para cada orientação ao classificar os resultados. Desativar o método preciso ignora as regiões de revestimento superior e calcula os volumes de suporte puramente com base nas regiões de revestimento inferior do componente selecionado. Isso resulta em um cálculo de volume de suporte menos preciso e em um tempo de resultados de orientação automática mais rápido.

Desativar o método preciso é útil quando estamos procurando orientações para tecnologias MFG aditivas que podem ser impressas sem a necessidade de suporte (por exemplo: SLS, jato de aglutinante etc.). Nesses casos, você não precisa de um cálculo preciso do volume de suporte ao procurar uma orientação.



Simulação

Agora a opção Sincronizar legendas está disponível em Comparar para simulação de moldagem por injeção (Extensão de simulação)






Simulação de moldagem por injeção > Resultados > Comparar > Sincronizar legendas

Ao comparar os resultados para estudos de Simulação de moldagem por injeção, agora é possível sincronizar as legendas de resultados onde os valores de legenda (Mín. e Máx.) exibidos em todas as janelas de comparação serão sincronizados com os valores de legenda Mínimo e Máximo para esse resultado.



Observação: Para sincronizar legendas, o mesmo resultado deve estar ativo em todas as janelas Comparar. Junto com a sincronização das legendas Mín. e Máx., também sincronizamos o Intervalo de interesse. O intervalo para todas as janelas será modificado na sincronização quando o usuário modificar o intervalo para o resultado na janela ativa.



Sincronizar resultados agora disponível em Comparar para simulação de moldagem por injeção






Ao comparar os resultados para estudos de simulação de moldagem por injeção, você agora pode sincronizar os resultados. Os resultados exibidos em todas as janelas de comparação serão sincronizados com o resultado exibido na janela ativa. Alternar os resultados da janela ativa alterará os resultados em todas as janelas de comparação. Se um determinado estudo não tiver esse resultado disponível, então um ícone indicando o resultado será exibido na janela referente a esse estudo.



Melhorias de desempenho na simulação (Extensão de simulação)

Foram feitos aprimoramentos em várias partes da simulação:

  • A velocidade de exibição da caixa de diálogo Gerenciar contatos foi aprimorada de 20x para 30x.
  • Fechar um documento levava muito tempo quando muitos blobs de resultados estavam presentes. Este valor foi agora melhorado em 18 a 20%.
  • A supressão de grandes quantidades de conectores de parafuso levava muito tempo (~40 minutos) em um grande conjunto de dados. Isto foi aprimorado. Com isso, a supressão levaria agora apenas alguns segundos.


Banco de dados de materiais de simulação de moldagem por injeção atualizado

O banco de dados de materiais de Simulação de moldagem por injeção foi atualizado para fornecer um banco de dados mais abrangente de materiais e fabricantes:

  • Número total de novos materiais adicionados: 1304
  • Número total de materiais atualizados: 632
  • Número total de materiais excluídos: 87
  • Fabricantes excluídos: 4
  • Novos fabricantes adicionados: 36
  • Novo número total de materiais: 12848
  • Novo número total de fabricantes: 595



Gerenciamento de dados

Experiência aprimorada da Extensão de gerenciamento (Extensão de gerenciamento)






Simplificamos a experiência com a Extensão de gerenciamento. Para começar, aprimoramos a experiência de navegação nos dados recentes e de projeto com a guia Início atualizada. Também movemos o acesso para o painel Extensão de gerenciamento, os detalhes do item e os pedidos de alteração da guia Início diretamente para a barra de ferramentas Gerenciar. Selecionar esses novos comandos abre os dados correspondentes na experiência da Web, proporcionando um melhor desempenho.



API

Complementos de amostra agora podem ser carregados na inicialização




Agora é possível alterar a configuração "Carregar na inicialização" para os complementos de amostra que são fornecidos com o Fusion. Anteriormente, essa opção estava desativada para os complementos de amostra. Isso é especialmente útil para aqueles que utilizam frequentemente as amostras SpurGear ou CAM_API_Utilities. Ao definir o complemento para ser executado na inicialização, o comando Engrenagem reta estará sempre disponível no painel "CRIAR" sem usar o comando "Scripts e complementos" para carregá-lo em cada sessão.



Acesso da API aos scripts e complementos

Agora há suporte da API para os recursos equivalentes do comando "Scripts e complementos". Aqui estão algumas ações que podem ser feitas:

  • Criar um novo script ou complemento.
  • Fazer iterações em todos os scripts e complementos conhecidos.
  • Determinar se um complemento está em execução no momento.
  • Iniciar e parar complementos.
  • Executar scripts.
  • Definir ou cancelar a definição de complementos na inicialização.
  • Obter o caminho onde houver script ou complemento.



Isso permitirá que alguns utilitários adicionais sejam gravados para permitir melhor uso e gerenciamento de scripts e complementos.



Suporte completo da API para o recurso Tubulação

A API agora tem suporte completo para o recurso Tubulação. Agora é possível criar e editar recursos de tubulação em scripts e complementos.

O que vem em seguida

Veja o que está por vir no Roteiro do Fusion 360 2023 e compreenda o motivo por trás dos recursos nos quais estamos investindo.



TERMO DE RESPONSABILIDADE: os roteiros são planos, não promessas. Estamos tão animados quanto você em ver novas funcionalidades serem incorporadas aos produtos, mas o desenvolvimento, as versões e o tempo de quaisquer recursos ou funcionalidades permanecem a nosso exclusivo critério. Os projetos mencionados neste roteiro são destaques e não representam esforços contínuos, como correções de erros ou manutenção da plataforma e do serviço. Essas atualizações do roteiro não devem ser usadas para tomar decisões de compra.







Você achou uma postagem útil? Então fique à vontade para curtir essas postagens!
Sua pergunta obteve uma resposta que resolveu a duvida? Então clique no botão 'Aceitar Solução ' .


Claudia Campos
Comunidade de Usuários Autodesk Português - Coordenadora

Não encontrou o que está procurando? Pergunte à comunidade ou compartilhe seu conhecimento.

Postar nos fóruns

Autodesk Design & Make Report
