T-Spline bzw. Netzkörper umwandeln

[MichaelSpahn]

Ahoi Community,

ich bin gerade dabei unsere neue Fahrzeugflotte zu designen (Wochenendarbeit :D)

Ich habe nun das 3D Modell des Fahrzeugs in Fusion geöffnet und wollte dieses

mit Aufkleber erstellen. Fusion sagt mir, dass auf T-Spline Linien und Netzkörper keine

Bilddateien verknüpft werden können. Wie kann ich dieses Problem am einfachsten lösen?

Modell umwandeln?

Ich bitte um Hilfe.

Vielen Dank euch!

[TrippyLighting · Accepted solution]

Du musst den T-SPline in ein BRep convertieren. Mit der Timeline aktiviert geseiht dies automatisch wenn Diu das editieren der Form beendest.

Im Direkt Modellier Modus den ich für diese Aufgabe empfehlen würde musst du dies explizit machen.

Dann solltest du die Grafik auf dem BRep positionieren können.

[Tarek_K]

Hallo @MichaelSpahn,

wollte einmal nachfragen ob du schon Zeit hattest und den Ansatz von Peter ausprobieren konnest. Lass uns doch wissen, ob der Lösungsvorschlag dir geholfen hat. 🙂

[MichaelSpahn]

Hallo @TrippyLighting,

hallop @Tarek_K,

werde es bis Donnerstag prüfen und euch eine Rückmeldung geben.

Ich möchte auf die Form des Autos noch ein Bild legen. Geht das dann

einfach oder muss ich dazu noch Einstellungen anpassen.

Vielen Dank!

[MichaelSpahn]

Hallo @TrippyLighting,

vielen Dank für deine Hilfe. Hat nun geklappt. Auch wenn ich nicht

alle Segmente des Autos umwandeln konnte, da es zu viele Verbindungen sind.

Jedoch die wichtigsten konnte ich umwandeln.

Nun habe ich aber folgendes Problem.

Wenn ich ein "Aufkleber" auf das Auto projizieren möchte, beachtet er

nicht die Wölbungen und Kanten des Autos. D.h. das Bild (Aufkleber) liegt

teilweise unter den Erhebungen des Autos. ich möchte das Bild jedoch schön

um die Kanten und Wölbungen legen, so wie eine aufgeklebte Folie.

Wie mache ich das?

[TrippyLighting · Accepted solution]

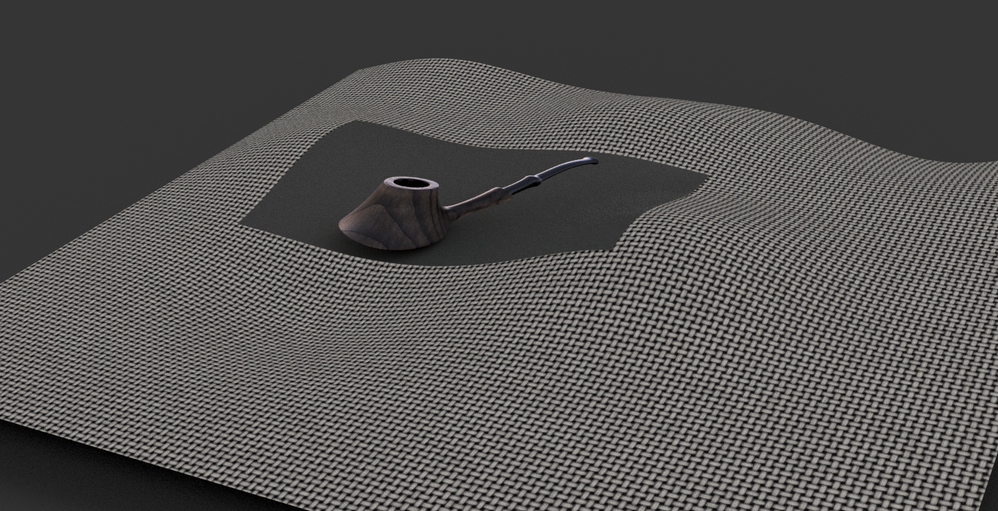

Dass sollte eigentlich nicht der Fall sein. In diesem zugegeben etwas einfachen Fall folgt das Decal der Oberflaeche.

Wenn es allerdings scharfen Kurven folgen soll, dann funktioniert dann Kanne es sein das Futons 30 diese verzerrt.

Richtiges UV mapping gibt es in Fusion 360 leider nicht.
