Fusion 版本更新说明 - 2024年

大家新年好!
本贴将用于分享2024年Fusion 版本更新说明。



如果您想了解更多关于Fusion 电子电路设计相关的信息,欢迎关注下方的微信公众号。








Helen Chen
Principle QA for Fusion 360 Electronics
17 条回复17
2 条消息(共 18 条)

非常赞!感谢Helen的整理和分享:竖起大拇指:





Lynn Zhang
Community Manager


3 条消息(共 18 条)

2024 1 月产品更新 - 新特性

新特性亮点


1 月更新现已发布,我们迫不及待地想要与您分享一切。从引入工程图自动化到旨在帮助您提高制造水平的增强功能,每个人肯定都会在这一激动人心的版本中找到想要的东西。但在深入探究之前,我们先来深入了解一下此版本中所有工作空间的一些亮点。

设计

  • 配置表的多项改进
  • 从一个位置更新参考和部件上下文
  • 新的“插入到未保存的设计中”功能
  • 改进了关于外部参照不同步的消息传递

工程图

  • 新的工程图自动化
  • 新的局部剖视图
  • 新的自定义图纸尺寸
  • 填充图案增强功能

电子器件

  • SPICE 模拟器升级和 PSPICE 模型支持
  • 选择行为改进

制造

  • 新的精加工混合刀具路径策略
  • 新的去毛刺和测地线刀具路径修改
  • 新的机床碰撞检测
  • 新的车削凹槽粗加工策略
  • 为 3D 打印机创建非构建区域的新功能
  • 增材排列方面的多项改进

API

  • 配置的读取 API 支持
  • 支持新的边界框计算



性能

1 月性能更新

性能仍然是我们的主要关注点,我们在过去的几次产品更新中持续所做的改进就体现了这一点。在此更新中,您将在整个“设计”工作空间中看到各种性能增强功能。

  • 提高了测量距离时“测量”命令的性能,在具有大量面和边的实体上速度提高了多达 64 倍。
  • 对于某些设计文件,“打开和保存”的速度现在比以前快多达 2.7 倍。
  • 对于某些特定的设计文件,参数化时间轴重新计算的速度提高了多达 1.3 倍。
  • “插入到当前设计中”不断得到改进,对于某些较大的部件,现在速度提高了多达 42%。
  • 对于某些设计,编辑后计算联接的速度提高了多达 43%。
  • 对于较大的部件,在“在位编辑”模式下,“选择联接”、“使用旋转操纵器编辑联接”和“动画演示联接”的速度提高了多达 5 倍。
  • 对于某些部件,不断改进外部零部件的“断开链接”,方法是包含子零部件,并将完成任务的速度提高了多达 2.5 倍。
  • 对于某些部件设计,计算或退出在位编辑的性能提高了多达 36 倍。
设计

允许用户自动完成配置表中的参数


配置表单元格现在允许自动完成,采用的方法与参数对话框提供的方法相同。

复制配置表中的行


现在,您可以复制配置表中的多行,这使得自定义设计比以往任何时候都更容易。

选择配置对话框中显示更好的信息


我们对选择配置对话框做出了一些细微的改进,使其在“插入”、“衍生”、“切换配置”和“创建工程图”等工作流中显示每个配置的图块。

这些图块现在显示:

  • 版本号
  • 里程碑图标(如果适用)
  • 预览图像不可用时的标签
  • 预览图像来自早期版本时的标签

允许直接将配置表中的列从一个主题表移动到另一个主题表


最初,如果您要将配置表中的列从现有主题表移动到新主题表,必须先将列移动到顶部表。

现在,您可以直接将列从主题表移动到新主题表,跳过额外的步骤。

若要执行此操作,只需在要移动的列上单击鼠标右键,然后选择移动到”>“新主题表

 从一个位置更新参考和部件上下文!


当我们发布“在位编辑”和“部件上下文”时,用户研究表明,他们希望独立于外部参照来更新部件上下文。发布后,客户发现他们很容易忽视不同步的上下文,这使得很难了解具体哪些内容已过期。为了帮助消除任何混淆,我们实施了一个位置来了解部件中的过期内容。

此版本会将“同步所有上下文”功能引入“获取所有最新版本”命令,从而创建一个位置,通过一项操作同时更新部件上下文和参考。

弹出浏览器消息


当嵌套的零部件已过期且拥有它的部件在浏览器中处于收拢状态时,我们将使用黄色三角形来指示嵌套的零部件已过期。此指示器会通知您收拢的部件中存在过期零部件。

在此版本中,我们为“缺少外部参照”和“过期上下文”添加了相同的功能,这使得了解部件中的过期内容比以往任何时候都更容易。




今后,颜色将按照以下优先顺序指示下面的一项或多项:

  • 红色通知指示缺少参考
  • 黄色通知指示过期参考
  • 蓝色通知指示不同步的部件上下文

插入到未保存的设计中

以前,您能够在未保存的设计中从头开始创建外部零部件,但自下而上构建部件时,我们会阻止插入到同一未保存的设计中。这样将强制您停止插入过程、保存设计,然后再次重新开始插入过程以继续操作。 在此版本中,我们改进了插入命令,允许将外部零部件插入到未保存的设计中。

注意:尽管我们已迈出第一步来取消阻止最常见的插入体验,即将设计插入到未保存的文档中,但其他插入工作流仍有限制。在即将发布的版本中,我们将继续取消阻止其他插入工作流。



对紧固件库的增强

去年 10 月,我们发布了紧固件库,这是一项颠覆性的功能,可让您更轻松地将紧固件插入到三维模型中。从那时起,我们一直在努力增强紧固件库的内容。在此更新中,您将看到模型图像的增强,以及能够确保紧固件模型准确性的更新。

了解有关紧固件库的详细信息

衍生式设计 (Simulation Extension)

实验性衍生式求解器和功能已从预览中退出 (Simulation Extension)





在此版本中,我们已经达到了一个重要的里程碑,最终完成了技术堆栈的标准化。所有载荷和约束类型、制造方法、设计目标和对称性现在彼此完全兼容。

您还会注意到,以下功能直接在用户界面中可用,而不要求您成为 Insider 预览计划的成员。

  • 在“分析设置”对话框中可以找到“删除刚体模态”。
  • 在“目标和限制”对话框中可以找到“模态频率”和“屈曲”限制。

对衍生式设计预览程序的改进 (Simulation Extension)


衍生式设计预览程序可帮助您在生成实际结果之前验证分析设置。此版本引入了多项改进,通过将预览程序带到与常规衍生式设计求解相同的技术堆栈中来实现。

现在,预览程序在云中执行所有工作,并添加了对远程力、远程力矩、远程约束、点质量、对称性和使用“删除刚体模态”选项的设置的支持。简而言之,您不会再遇到有关功能在预览程序中不受支持的错误。工作流有了一点变化,如果对设置进行了更改,您会注意到预览将会过期,通知您重新生成预览。

 最后,万一出了问题,我们对处理错误的方式做出了几项改进。现在,消息与您在常规衍生式设计求解中可能看到的内容更加一致,这使得了解系统如何工作以及如何对设置进行故障排除更容易。

工程图

新的工程图自动化


你们中的很多人期待已久的时刻终于到来了!自此版本起,您将能够使用工程图自动化,这是一项颠覆性的功能,旨在通过自动创建和布置工程图来为您节省大量时间。我们的自动尺寸标注算法最适合棱柱形零部件、2.5 轴到 3 轴零部件、钣金和车削零部件。现在,我们已经介绍了基础知识,下面我们来了解一下工程图自动化可以做些什么:

  • 工程图自动化可自动在图纸上缩放和嵌套视图
  • 放置明细表和引出序号
  • 自动将零部件(通常是在位建模的零部件)旋转到最佳方向以用于文档编制
  • 为长零部件创建打断视图
  • 应用中心线和中心标记
  • 放置钣金展开模式和折弯表
  • 自动检索孔和螺纹注释
  • 自动生成尺寸标注策略

注意:工程图自动化开箱即用,无需设置,但与工程图模板一起使用效果最佳,您可以在模板中存储首选自动化设置和样式。为了获得最佳结果,请从模板中移除任何占位符视图、浏览器节点或额外的图纸。

新的局部剖视图




局部剖视图可让您创建模型的部分剖视图,以显示特定区域的内部细节。您可以使用局部剖视图来显示隐藏的特征、降低视图的复杂性或突出设计的重要方面。

默认情况下,局部剖视图剖切到模型深度的一半,这意味着,它们还可用于快速创建没有剖切线的半深剖视图,非常适合车削零部件。

新的自定义图纸尺寸


在创建新工程图期间或编辑图纸尺寸时(在图纸设置下),您现在可以完全控制图纸尺寸。这项新功能附带了一个自动区域创建工具。我们还添加了为标准图纸尺寸设置纵向或横向方向的功能。如果您曾经想要混合搭配标准,现在可以使用 ANSI 模板作为起点来创建 ISO 尺寸的工程图纸,反之亦然。

填充图案增强功能




您提出了要求,我们不负所望,自 1 月更新起,现已推出“实体填充”图案填充。在做到这一点的同时,我们还通过新的预览图标让图案填充命令的外观焕然一新。使用 15 种新的填充图案进一步自定义剖视图,让您乐在其中。

电子器件

SPICE 模拟器升级和 PSPICE 模型支持

NGSpice 41 作为新 SPICE 引擎的更新是对 Fusion 电子原理图工作空间的显著增强。这项最新的更新大幅扩展了可与 Fusion 一起使用的兼容模型的范围。此次升级的一个关键方面是可直接使用由领先制造商提供的模型,这样就不再需要繁琐的格式转换。现在,您可以将制造商提供的数千个 PSPICE 模型用于运算放大器、二极管等!

它们的使用方式没有变化,只需在库或原理图中映射模型,这样就可以了。这种改进能够确保您可以继续利用 Fusion 中的 SPICE 模拟功能来验证模拟电路,保证其性能与您的预期参数精确一致。

新的选择行为


今年 1 月,我们推出了一种新的选择行为,将改进您的工作流。从零件的原点选择元件的难题现在已经成为过去。当您在电子工作空间中导航时,光标下的资源将自动亮显,从而使交互明显更直观。

这种增强的亮显功能支持选择过滤器;按住以移动元件或单击鼠标右键以查看更多选项。借鉴 Fusion 机械工作空间的做法,我们采用了框选:从左到右拖动时,仅囊括完全包围在选择框内的资源;而从右到左拖动时,包括选择框接触的任何资源。这无疑会加快和增强您的设计体验。

制造

新的精加工混合刀具路径策略

混合是一种精加工策略,用于使用恒定切削方向在选定轮廓之间加工零件较浅的区域。它仅支持使用适用的刀具(如棒棒糖、圆盘形、桶形刀具和燕尾形刀具)在 3 轴中进行倒扣面加工。

自此次更新起,现在有了一种定义混合刀具路径的新方法!新方法可生成避免复杂形状上出现碎片的刀具路径,从而更轻松地将它们加工为更高的表面光洁度。若要选择新方法,请在“加工路径”页面上为“步距”部分选择“从刀尖”选项,如果仍要使用既有方法,只需选择“在曲面上”。

实际上,现在有旧算法和新的混合算法可供选择:

  • 在曲面上 - 使用模型的曲面计算步距。此选项可以探测和加工倒扣面。
  • 从刀尖 - 在计算步距时考虑刀具切削形状。此选项对于加工由于切削形状而使刀具无法接触曲面上所有点的区域非常有用。例如,内部转角半径小于刀具半径的区域。

新的机床碰撞检测


Fusion 的机床碰撞检测功能设计目的是在运行程序之前识别机床上的潜在碰撞和轴超程。通过主动检测这些问题,它有助于确保操作的安全性,从而最大限度地减少代价高昂的机床停机时间。此外,它还可让您更高效地验证和微调程序,从而为其执行注入更大的信心。借助 Fusion 的机床碰撞检测功能,您可以优化生产率,同时保持安全可靠的加工流程。

新的车削凹槽粗加工策略




“凹槽粗加工”是一种独立的凹槽粗加工策略,它囊括了旧的开槽刀具路径中您所喜爱的所有元素,并且可产生优异的结果。让您能够对刀具路径进行更多控制,凭借的是简化的用户界面、改进的边界处理、改进的切向延伸集,以及更安全且更高效的切入和切出,这些全部结合在一起,结果是创建更好且更一致的刀具路径,同时实现更一致的出色表面光洁度。



此策略可用于外部、内部和面开槽操作,并提供了相对于凹槽的中心或侧面定义凹槽进刀点的选项,以最大限度地减少刀具变形或控制生成的刀具侧刃加工路径。

此外,还可以指定步距量,这样可确保计算凹槽区域,以确保在壁上为后续精加工操作留下均匀量的毛坯,而以前这是不可能的。

旋转毛坯仿真视图


 旋转毛坯仿真视图提供了一种查看 CAM 刀具路径仿真的新方法,即在屏幕上旋转毛坯,而不是旋转刀具。

这种类型的视图将非常有利于用户为车/铣式零件编程,因为它更准确地表示机床将进行的移动,从而允许您验证一切是否按预期工作,而不必旋转视图来查看每个不同的刀具角度。

 Manufacturing Extension

新的高级刀具侧刃加工 (Machining Extension)


高级刀具侧刃加工允许使用刀具的侧面加工直边壁。这一新策略可创建 3 轴、4 轴和 5 轴刀具路径。它有选项用来控制是否允许刀具过切驱动曲面,以及影响刀具轴与驱动曲线的同步。高级刀具侧刃加工提供了控件来将曲面分类为刀具侧刃加工曲面、底面曲面或要避开的曲面,从而对刀具路径进行很好地控制。

去毛刺和测地线的刀具路径修改 (Manufacturing Extension)

“修整”、“删除加工路径”和“移动进刀点”刀具路径修改功能现在可应用于去毛刺和测地线刀具路径,以优化加工或移除刀具路径中不需要或不正确的部分。

增材制造

3D 打印机创建非构建区域的功能


每个 3D 打印机模型都是唯一的,有其自己的构建体积尺寸。某些 3D 打印机还有制造商不建议使用的区域,因为这些区域可能被保留用于其他目的,如存储热监控设备或将平台栓接到打印机。这些区域通常称为“非构建区域”。


在此版本中,Fusion 用户现在可以在其本地或云库中编辑机床,并使用 3mf 文件指定非构建区域。

非构建区域在使用这些机床的增材设置中可视化为红色体积。它们也列在浏览器中,以便您可以控制其可见性。如果您使用包含非构建区域的机床创建增材设置,则各种二维和三维增材排列命令以及“填充构建体积”命令将避免在非构建区域内定位零部件。

 生成和分割定型支撑


在增材制造设置中,您可以生成各种各样的支撑结构,从杆件支撑到多段线支撑再到体积支撑,一直到定型支撑。您随后可以选择直接切分和打印零件,或将支撑结构与零件分离,以便可以单独对其进行 3D 打印。这对于定型支撑很常见,因为在打印过程中不需要它们,而是在烧结过程中用作夹具,这样 3D 打印的零件就不会在烧结炉中下垂。

在此版本中,您现在只需单击一下即可使支撑结构与其源实体分开。Fusion 随后将生成新网格实体来表示支撑结构,并将其放置在选定的零部件中。请注意,创建原始增材设置时,此功能要求使用制造模型,因为创建新网格实体仅在制造工作空间的制造模型中可用。

在此版本中,我们还使定型支撑可供 Fusion 的所有商业用户使用。过去,此功能要求访问增材构建功能。

通过将创建定型支撑和将支撑结构分割为新网格实体的功能相结合,您可以获得准备打印和后处理步骤的无缝工作流,以便使用 Autodesk Fusion 进行金属粘合剂喷射打印。

从活动设置中移除多余零部件


在 3D 打印机的构建区域或构建体积内自动排列零件后,最终可能会得到无法打印的多余零件。在这些情况下,Fusion 会在构建板旁边将其排成一行。在为活动设置生成支撑结构或创建增材刀具路径之前,如果不打算在同一构建设置中打印这些零件,最好将其从设置中移除。使用位于活动设置的右键菜单中的新功能“移除多余零部件”,您现在可以轻松地从活动设置中将其去除。

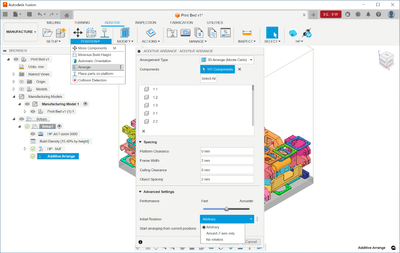

增材排列改进:选择所有零部件和 Monte Carlo 保压器


增材排列用于在 3D 打印机的构建体积中尽可能小的空间内嵌套多个零部件,同时避免碰撞。二维保压器非常适合需要支撑结构的增材制造工艺。三维保压器用于自支撑工艺,如 SLS 和 MJF。在此版本中,我们发布了一个新的三维排列类型,称为 Monte Carlo。

在 Monte Carlo 保压过程中,您可以选择控制零部件的初始方向。计算出方向后,零件将在整个过程中保持该方向。


保压过程类似于在打印机的构建体积内的振动台上振动零件,在这种情况下,零件会移动到开放间隙中。Monte Carlo 保压的目标是在构建体积内尽可能低地移动零部件,以最大限度地降低排列构建高度。

Monte Carlo 保压器可防止零件在振动过程中相互反弹时出现联锁问题。

为使选择多个零部件变得更容易,我们还向“增材排列”对话框添加了全选命令。

 自动定向分析现在会考虑 3D 打印机的可用构建体积



尝试对大型零部件进行 3D 打印时,务必为零件找到适合打印机的构建体积的方向。在此版本中,自动定向工具有一个选项用来计算和显示适合打印机的可用构建体积的零件方向。

增材排列统计首选项


“制造”部分的“增材”区域中现在有一个新的首选项,用于控制增材排列统计结果,以便用户可以按构建体积或构建高度来可视化结果。

  • 选择“按构建高度”首选项时,将根据 3D 打印机的部分体积计算浏览器中显示的构建密度值,计算时考虑所排列零部件的最高 Z 层。
  • 选择“按构建体积”首选项时,将根据 3D 打印机的整个构建体积计算浏览器中显示的构建密度值,计算时不考虑零件在 Z 轴上的放置。

API 和附加模块

配置的读取 API 支持

通过允许访问配置的设计中的配置并在其他设计中的其他位置使用这些配置,提供了配置的读取 API 支持。

Fusion API 现在支持 HTTP 请求

API 现在原生支持 HTTP 请求。发出 HTTP 请求是一项相对常见且简单的任务。但是,将库包含在程序中来发出 HTTP 请求变得很复杂。现在,您不再需要担心这一点,而是可以使用新的 HttpRequest、HttpResponse 和 HttpEvent 对象来发出和处理请求。

支持新的边界框计算


Component 和 Occurrence 对象的新 boundingBox2 方法支持一个参数,可让您指定要包含在边界框计算中的图元类型。

新的 preciseBoundingBox 特性方法仅考虑 B-Rep 几何图元,而不使用图形;它使用 Autodesk Shape Manager 计算更精确的边界框,并且受 Component 和 Occurrence 对象支持。

最令人兴奋的增强功能是新的 orientedMinimumBoundingBox。这是多年以来一直要求的一项功能,现在,由于 Autodesk Shape Manager 中的新功能,Fusion 终于可以提供这项功能了。其他所有方法都计算与坐标系对齐的边界框。此函数将返回 OrientedBoundingBox,它可以在任何方向上,并且计算为尽可能紧密地贴合几何图元。此特性在 Component、Occurrence 和 BRepBody 对象上可用。下图说明了三个不同函数针对同一引用返回的边界框的两个示例。通常,boundingBox2 和 preciseBoundingBox 之间几乎没有明显的区别。但是,您可以看到,orientedMinimumBoundingBox 方法有很大的区别。

4 条消息(共 18 条)

2024 3 - 新特性主要更新



亮点

今年春天,我们为您准备了许多激动人心的功能,从 BOM 表和工程图中的透视图等新功能,到所有工作空间中旨在简化工作流的重要电子器件更新和增强功能。但在详细介绍之前,我们先来了解一下此版本中的一些亮点:

数据管理

  • 新 BOM 表
  • Autodesk Fusion 中的新项目和增强的项目
  • 配置的新 Manage Extension 支持 (Manage Extension)

可用性

  • 工具栏灵活性更大

设计和工程图

  • 配置表的多项改进
  • 紧固件库的多项改进
  • 新的工程图透视图
  • 新的工程图曲线最小值/最大值捕捉点选项

衍生式设计和仿真

  • 新的起始形状选项,用于简化衍生式设计中的设置 (Simulation Extension)
  • 注射成型仿真的比较中现在提供同步动画”(Simulation Extension)
  • 注射成型仿真材料数据库更新 (Simulation Extension)

电子器件

  • 新的过孔缝合功能
  • 新的仿真数据导出为 CSV 功能
  • 各种可用性增强功能
  • 新的串音分析 (Signal Integrity Extension)

制造

  • 新的增材排列零部件优先级
  • “修整”、“删除加工路径”和“移动进刀点”修改功能现在可用于高级刀具侧刃加工和旋转轮廓刀具路径
  • 新的车削螺纹镶件参数
  • 新的夹头和部件标距长度定义

API

  • 新的配置写入 API 支持
  • 用于网格工作流的新 API 功能



专家现场直播:2024 3 月版本新特性




想要详细了解今年 3 月对 Fusion 的所有更新吗?请参加我们定于 2024 4 4 日(星期四)举行的现场网络研讨会,届时我们将深入探讨灵活性、控制和编程效率方面的改进,展示一些提示和技巧,并进行现场问答。期待在那里见到您!

注册 - 太平洋标准时间上午 8 点 | 东部标准时间晚上 11 点 | 英国夏令时下午 4 点



数据管理

Fusion BOM




您等待已久的时刻到了,随着此次更新,BOM 表终于来了!BOM 表使设计师和机械工程师能够根据他们的设计轻松探索多层次产品结构,并使用 Fusion Team Participant 与下游客户共享 BOM 表的链接。

使用 BOM 表,您将能够通过调整列的可见性和位置来查看零部件特性,在 BOM 表和设计之间交叉选择和亮显,以及查看零部件实例的累计数量。

BOM 表将随着设计的演变而捕获,使用户能够回滚到历史时间点,看看 BOM 表是如何演变的。使用 BOM 表功能的 Manage Extension 客户还能够查看处于工作状态和已发布状态的 BOM 表,从而帮助用户在正确的时间获得正确的数据。



配置的 Manage Extension 支持




Manage Extension 命令得到了增强,能够管理由外部参照组成的配置。现在,由外部参照组成的配置可以有分配的项目编号,并通过快速发布或变更单进行发布。



新项目和增强的项目

我们很高兴地告诉您,我们发布了一个新的项目类型,该类型具有更精细的控制功能、增强的新角色和组。 这一新项目类型提供了以下各项:



精细的访问控制

现在,您可以在不同级别(项目、文件夹,甚至子文件夹)为成员和组分配角色。例如,您可以在项目级别将某人指定为查看者,以保护关键数据,同时在特定子文件夹中为其提供编辑者角色,允许其对设计进行编辑。



增强的角色

我们改进了角色并添加了新角色,以使团队成员处于正确的访问级别。

  • 查看者角色(有所改进):我们改进了查看者角色,允许成员在 Fusion 中查看项目,同时仍保护内容,防止下载。
  • 读取者角色(新增):一种全新的角色,允许管理员保护重要数据,防止更新。这一新角色允许用户打开、访问和参考数据。安全地参考重要设计和常用零件就是对用户或组应用读取者角色的示例。
  • 管理者(新增):这一新角色允许成员管理用户,而无需具有永久删除文件的完全管理员权限。此权限曾与之前的项目管理员角色组合在一起。





使用(即一组成员,他们共同承担特定的责任或任务)管理成员来节省时间。我们已经听到了每个人的反馈,要求我们提供一种更简单的方法来同时为许多团队成员分配角色。您不再需要管理每个成员的角色。您可以创建自己的组、添加用户,并分配角色。创建的所有新组都可以在中心范围内使用。您可以快速分配权限并同时管理多个人的访问权限。



详细了解 Fusion 中的新项目和增强的项目

可用性

重新排列工具栏部分的新功能

以前,如果 Fusion 的工具栏以某些命令图标隐藏的方式压缩,则工具栏不允许重新排列命令图标的顺序。如果分辨率或 DPI 比例不允许显示更宽的应用程序窗口,则这会产生不利的副作用,即阻止任何工具栏自定义。在 3 月版本中,已经去除了这一限制,可见的命令图标可以重新排列,即使某些图标当前由于工具栏宽度约束而隐藏起来也是如此。



新首选项:用于跳过视图转换的选项




我们很高兴引入一个用于跳过视图转换的新首选项。此选项位于用户首选项中,在“常规”→动画演示视图转换下。

通过取消选中此选项,您可以选择跳过动画,从而在通过 ViewCube 或浏览器树切换命名视图时提高性能。这也适用于“自动查看草图”和“完成草图”命令。



性能改进




每次更新,我们的团队都协同工作,力求为您打造一种更好、更强且更快的体验。我们来看一下今年 3 月给 Fusion 带来的一些性能改进:

  • “移动”、“缩放”和“测量”命令的窗选针对某些设计进行了优化,速度提高了多达 10 倍。
  • 在位编辑下的草图命令得到了显著改进,将光标悬停在非活动的透明零部件上时尤为明显。
  • 针对多个客户数据集改进了展开浏览器节点和在位编辑,这解决了以前生成的大量意外不可见线程导致的性能问题。
  • 导入大量的 SMT 文件时,既缩短了时间,又降低了内存成本。
  • 对于某些设计文件,“镜像”命令现在工作速度提高了 1.4 倍。
  • 某些草图文件的“更改参数”操作现在运行速度提高了 1.8 倍。
  • 针对某些设计文件增强了“创建工程图”和“取消工程图”对话框的性能,改进范围从 68% 到 6.4 倍。
  • 针对某些设计文件改进了 BreakLink、Isolate、SelectByBoundary、ExpandDocumentSetting 等部件命令的性能,改进范围从 41% 到 48 倍。





设计

在配置表中手动上下左右移动行和列



现在,您可以在配置表中手动移动行和列。若要执行此操作,请使用配置表中提供的按钮(位于表的左侧)。



选择配置对话框中的新搜索字段选项

使用“配置”对话框中的新“搜索字段”选项,可以更快地找到您要查找的内容。通过将搜索用作过滤工具,您可以在“选择配置”对话框中快速缩小到相关配置,以便在插入时搜索配置。



向浏览器零部件的鼠标右键菜单中添加了移除外部参照零部件的功能

过去,您可以使用表示外部参照的时间轴节点上的右键菜单来移除外部参照。现在,您可以直接在外部参照浏览器零部件上单击鼠标右键,然后使用“移除”。



紧固件库改进






早在 2023 年 10 月,我们就发布了紧固件库,这是一项变革性的功能,可让您使用产品内的库快速高效地将紧固件插入到模型中。从那时起,我们一直在积极倾听您的反馈,并努力开发最适合您需求的功能。今年 3 月做出的增强如下:

新的紧固件收藏夹

收藏夹可让您创建一部分常用零件,从而提高放置紧固件的效率。您可以轻松访问这些零件,而无需搜索或浏览。



新的替换紧固件命令

“替换紧固件”命令提供了将设计中的现有标准零件替换为其他类型的功能。例如,六角头螺栓可以替换为内六角头螺栓。



紧固件库增强功能

放置沉头紧固件时选择所需几何图元的过程得到了简化。现在,您可以在放置过程中选择圆锥面的环形边。

紧固件堆栈的构造效率有所提升,现在单击一下即可将垫片或螺母放置到螺栓上。

内容也有所扩充。添加了 1000 多个标准零件族,包括 7 个基于 ISO 的新国家标准:

瑞典语

SS

芬兰语

SFS

斯洛伐克语

STN

捷克语

ČSN

西班牙语

UNE

波兰语

PN

意大利语

UNI

根据您的反馈,我们添加了 199 个紧定螺钉,也称为无头螺钉,它们符合各种国家标准,包括 ANSI、DIN 和 ISO。在添加的这些内容中,您会发现 DIN 913,它是最常要求提供的标准零件之一。

了解如何插入紧固件



工程图

新透视图




现已推出最令人期待的工程图功能之一。使用窄焦距或宽焦距创建模型的透视图。透视图提供了正交视图无法实现的深度感。透视图可以更准确地表示我们在现实生活中如何看物体,这就是它们经常用在说明手册或汇编文档中的原因。



曲线最小值/最大值捕捉点




向尺寸标注添加了一个新的捕捉点,这使得标注到弯曲边的最远点很容易。放置尺寸标注时,右键菜单现在包含一个新的捕捉选项,称为“曲线 X/Y 最小值/最大值”。选择“曲线 X/Y 最小值/最大值”捕捉选项后,您可以标注到弯曲边的最远点。



电子器件

欢迎使用 Autodesk Fusion Electronics 工作空间的里程碑更新版本。我们的开发者团队不断倾听您的要求,并与我们的 XD 专家团队联手,共同向您保证,此版本将优化和增强您的设计体验。让我们开始吧!

交叉选择

在电子器件工作空间中,有两个组件非常突出 - 原理图和 PCB 编辑器。借助 Fusion Electronics,它们的步调无缝同步,确保一个组件中的任何改动都会完美地反映在另一个组件中,让您完全相信,您的项目已经步入正轨。

如果它们步调不一致,会怎么样呢?不必担心 - Fusion Electronics 会立即提醒您,并引导您通过快速同步来毫不费力地恢复您的步伐。

我们已经听说您要求我们提供一种直观的方式在原理图和 PCB 之间交叉探测资源,我们很激动地宣布,它来了 - 新的选择默认设置。在原理图中选择一个资源,您会看到它在二维 PCB 上变为选定状态。这是双向的,从二维 PCB 回到原理图,连接也一样直观。

无论是切换选项卡,还是让工作空间跨双显示器,其中一个显示原理图,另一个显示 PCB,交叉探测功能均可无缝集成您的工作流。追踪从原理图到电路板的网络简直易如反掌,这使您的设计流程更顺畅,使您的体验更愉快。

凭借 Fusion Electronics 的最新创新,必定会缩短您的设计时间并增强您的设计体验。



过孔缝合

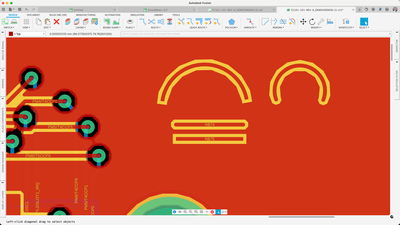

我们很高兴与大家分享 PCB 编辑器的一些出色更新。与您所青睐的 Autodesk Fusion 中用来塑造电源平面的创新技术一样,我们引入了一种类似的过孔缝合方法,使您能够毫不费力地提高 PCB 的电气和热性能。借助这项新功能,您可以精确定义过孔缝合区域并处理更复杂的设计,同时遵守 DRC 准则,从而轻松自信地将 PCB 设计提升到更高的水平。

了解更多信息。



焊盘管理




我们很高兴在环宽的设计规则检查设置中引入了一项变革性的更新,满足了非功能性焊盘的创新选择。这些焊盘和过孔跨过内层,而不进行电气连接。借助这项增强功能,您现在可以减小此类焊盘和过孔的环宽尺寸,从而释放宝贵的空间以便在内层上布线,简化对高密度互连 (HDI) PCB 的支持,并减轻高频下的返回和插入损耗。这项战略功能旨在使您的设计效率实现彻底变革,尤其是在 GHz 范围应用中。

SPICE 更新




我们很高兴地宣布,Autodesk Fusion 原理图编辑器中的 SPICE 仿真功能得到了显著增强。SPICE 引擎以其在仿真和验证设计性能方面的精度而闻名,现在包含用户强烈要求提供的一项功能,即能够导出仿真结果。这样,您便可以细致地管理电子表格中的仿真数据,使其成为用于文档编制或深入分析的宝贵资源。

您可以从仿真器获取原始数据,并方便地将相位信息转换为度。请放心,此数据导出功能扩展到了支持的所有仿真类型,为仿真流程开拓了新视野。请注意以下几点:

  • 默认情况下,文件将保存到本地“下载”文件夹,并且命名为 <设计文件名 + 版本号 + 仿真类型>.csv
  • 电流和电压分组在一起,并且在组中按字母顺序排序
  • x 轴值始终列在第一行中
  • 单位在单独的列中给出,分别为 V、A、s、Hz、度
  • 数据是直接从仿真器获取的原始数据,但在输出前转换为度的相位除外



串音分析 (Signal Integrity Extension)






Autodesk Fusion 中由 Ansys 提供支持的 Signal Integrity Extension 提供了阻抗分析数据和其他寄生值,通过预测和减轻信号失真,提高设备的可靠性和性能来改进 PCB 设计。

在最新的更新中,我们将继续利用 Ansys 求解器,并实施关键性能跟踪的耦合分析。新增的这项功能支持更精确地分析和优化信号完整性和电磁相互作用,从而确保实现最佳设计性能和可靠性。在设计流程中解决信号完整性难题可增强您的市场准备能力。



用于移动时旋转的键盘快捷键

您提出了要求,我们帮您实现了!现在,使用触控板进行拖动移动期间,您可以使用空格键旋转选定资源。



电子器件面板大小调整操作有所改进






在此更新之前,当电子器件中的面板从窗口中取消固定或“浮动”时,很难调整其大小。过去有一个错误,但已经修复了,我们很高兴地通知您,您现在可以在浮动面板或同样浮动的选项卡式面板组的侧面正确调整大小。

有时,这只是小问题,在与电子器件中的面板交互时,这应该有助于提供更流畅的用户体验。



修复了第三方工具面板的问题

对于那些使用第三方插件(如 Ultra Librarian 工具)的人来说,这些面板有一些令人讨厌的问题,从在某些情况下变为空白,到本来不应该与其他面板重叠时却重叠,以及其他一些问题。所有这些问题都来自同一个核心问题,而这个问题已经修复了!这意味着,现在使用这些重要插件的体验要流畅得多。

Cadence Autodesk 合作




Autodesk 与 Cadence 强强联合,力求 PCB 设计和三维建模实现彻底变革。这种合作关系可增强机电工作流中的协作、效率和精度,确立新的行业标准,并为创新打开大门。Cadence Allegro 与 Autodesk Fusion 携手合作,使工程师和设计师能够在集成环境中协同工作,从而简化从概念到制造的产品开发过程。由于能够进行实时更新和协作式设计变更,因此团队可以避免常见的沟通不畅,也就不会出现代价高昂的错误和延误。

了解更多信息。



衍生式设计

用于简化设置的新起始形状选项




我们知道,许多用户都在寻求使用衍生式设计来使现有设计轻量化。在这些情况下,通常需要进行大量建模来准备障碍物和保留物,以确保不丢失原始设计意图。在此更新中,我们将迈出简化此过程的第一步,方法是添加一个选项,允许将现有设计用作起始形状,我们将只从这些形状上移除材料。尽管这仍然要求您针对载荷和约束对保留物进行建模,但不再需要障碍物即可确保新设计保留在现有设计包覆面内。



改进的铸造制造约束




铸造制造约束得到了改进,现在可供衍生式设计的所有用户在商业上使用。此版本包括以下改进:

  • 改进了形状质量和计算性能
  • 改进了功能。铸造现在支持:
    • 点质量
    • 对称
    • 远程载荷和约束
    • 屈曲、模态和位移约束
    • 删除刚体模态

仿真

注射成型仿真的比较中现在提供同步动画”(Simulation Extension)






注射成型仿真”>“结果”>“比较”>“同步动画

在比较注射成型仿真分析的结果时,您现在可以在“比较”环境中同步填充动画结果的动画。多个结果窗口中的动画按帧同步。如果任何“比较”窗口未激活“填充动画”结果,我们将显示一个指示器,指明必须选择动画结果才能同步该窗口的动画。



仿真预检查现在可识别浮动实体并阻止求解 (Simulation Extension)




仿真”>“预检查

运行结构仿真时,如果模型未正确约束,通常会遇到求解失败的问题,这会导致出现“浮动”实体情况。以前,我们会在“预检查”对话框中为此提供警告,但仍允许您继续运行求解。随着最新的更新,现在,只要检测到浮动实体,我们就会在“预检查”对话框中阻止求解并显示错误。您可以使用“预检查”对话框中提供的建议来帮助正确约束模型。如果启用“删除刚体模式”选项,则我们不会阻止求解,而仅提供警告。



改进了准静态运动仿真作业失败的错误消息 (Simulation Extension)

仿真”>“准静态运动仿真”>“求解详细信息

我们改进了在准静态运动仿真作业由于无内部能量而失败时显示的错误消息。当求解器检测到无内部能量时,将触发此错误,这表示无弹性变形。如果未正确定义载荷、未定义接触或主体之间存在较大间隙(没有足够的持续时间来产生因接触而产生的应变能),则可能会发生这种情况。因此,我们改进了错误消息以提供其他上下文以及一些其他操作来帮助您解决错误。



电子冷却仿真的比较中现在提供同步结果(仿真)



电子冷却仿真”>“结果”>“比较”>“同步结果

比较电子冷却仿真分析的结果时,可以同步所有比较窗口中显示的结果将与活动窗口中的结果同步的结果。从活动窗口切换结果时,也会在所有“比较”窗口中同步切换结果。如果特定分析没有可用的结果,则在该分析的窗口中将显示一个指示相同结果的图标。



注射成型仿真材料数据库已更新 (Simulation Extension)

注射成型仿真材料数据库已更新,提供更全面的材料和制造商数据库:

  • 添加的新材料总数:175
  • 更新的材料总数:132
  • 删除的材料总数:57
  • 添加的新制造商数:5
  • 删除的制造商数:3
  • 新的材料总数:12966
  • 新的制造商总数:598


制造

夹头和部件标距长度




创建或编辑铣削刀具夹头时,您现在可以通过包含或排除夹头部分或者直接输入标距长度来定义标距长度。对于已存在的铣削刀具夹头,标距长度将设置为所有夹头部分的总长度。

我们还为铣削刀具定义添加了“部件标距长度”,这是指在铣削刀具夹头中设置的标距长度加上铣削刀具的伸出长度(“夹头下方的长度”)。应用夹头后,将无法编辑夹头标距长度,因此对部件标距长度进行任何编辑时,也会更新“夹头下方的长度”。





新的螺纹车削刀具镶件参数




我们为车削螺纹镶件添加了几个新参数,逐渐提高了 Fusion 表示车削螺纹刀具的能力。现在,您可以定义最小螺距和最大螺距,其中最大螺距将改变镶件形状,而最小螺距可用于文档编制目的。您还可以调整螺纹轮廓角度和尖端半径,这些以前是硬编码的。还有一些用于尖头或平头的新选项,其中平头尺寸也可由用户编辑。我们知道,这不是世界上存在的所有螺纹镶件的解决方案,但应该有助于更好地表示许多以前很难定义或不可能定义的镶件。



车削设置夹头和夹具组合


现在,定义车削或车铣设置时,除了定义夹头平面之外,还可以选择夹具。这使得车削设置更接近于铣削设置,从而提高每种设置的选项的一致性。这也意味着,您可以在仿真过程中将夹头平面以及碰撞检查所对照的实体定义为夹具。



车削轮廓精加工:在选中允许引导以切削毛坯的情况下通过修改导出角度来创建导出

在车削轮廓精加工操作中,如果导出会过切模型,现在将创建导出且其角度经过修改以防止过切模型,而不是根本不创建导出。此行为将使其与导入的创建保持一致。



钻孔、镗孔、圆和螺纹的模型替代


为钻孔、镗孔、圆和螺纹策略定义选择的对象时,您现在可以替代模型,就像在 3D 铣削刀具路径的“形状”选项卡上一样。这允许您选择设置模型以外的模型,刀具路径将在该实体上查找并选择适当的孔,并为其生成刀具路径。

请注意,选择的对象必须为“实体”,并且仅当“选择模式”设置为“直径范围”或“选择相同直径”处于启用状态时,此选项才可用。这是因为,在为这些操作生成刀具路径时,我们原本不考虑设置模型。



翻转多个开放链的方向

这是对开放链的“形状选择”功能的改进。链的方向决定了刀具路径的方向,并由箭头指示。有时,需要反转开放链和生成的刀具路径的方向。以前,这要求您分别选择和编辑每个链。很多人要求能够同时编辑多个开放链,我们很高兴地宣布,自此次更新起,这已通过“翻转方向”命令实现。当选择了多个开放链时,可以使用此命令。



记录手动检查:仅显示选定检查


如果您记录一系列具有许多不同测量值的手动检查测量值,图形显示可能会变得拥挤,导致很难跟踪要检查的当前项目。为了解决此问题,我们实施了一个新选项“仅显示选定检查”,通过隐藏其他检查项目,使得查看当前检查项目更容易。

了解如何记录手动检查



高级刀具侧刃加工和旋转轮廓的修改 (Machining Extension)


现在,通过应用“修整”、“删除加工路径”和“移动进刀点”修改功能,可以优化高级刀具侧刃加工和旋转轮廓刀具路径。此更新将帮助您对同一刀具路径使用不同的刀具,并使高级刀具侧刃加工和旋转轮廓与其他策略中提供的修改功能保持一致



新的 Fusion 附加模块 Manufacturing Sustainability Insights(附加模块)


凭借新的 Fusion 附加模块 Manufacturing Sustainability Insights (MSI),我们在设计阶段就着手解决碳排放问题,这对产品终生碳排放量的减少有高达 80% 的贡献。MSI 由行业领先的碳核算和脱碳平台 Gravity Climate 提供支持,它无缝集成到 Fusion 中。此附加模块可让您前所未有地实时了解设计和制造决策对碳排放的影响。MSI 为 Fusion 用户提供了一目了然的关键信息,无论是材料选择、制造工艺,还是地理因素。只需单击一下按钮,即可计算设计的碳排放量,并探索替代解决方案来减少产品的碳排放量。此集成不仅提供了一条让产品更环保的途径,还是一种减少碳排放量、提高可持续性和简化报告的简单方法。现在,做出更环保的选择就像将 Fusion 与 MSI 结合使用一样简单。



增材制造

增材排列零部件优先级


在 3D 打印机的构建区域或构建体积内排列零件是打印准备工作的一个关键环节。当使用多个大小不同的零部件时,Fusion 现在允许您在排列零部件时设置优先级。使用此版本,您将能够在体积优先级和零部件优先级之间进行选择。使用体积优先级时,首先在打印机的构建区域/体积内排列体积最大的零部件。使用零部件优先级时,您可以在“增材排列”对话框中手动为每个零部件指定单独的优先级设置,范围是从非常低到非常高。全部三种“增材排列”类型(即“二维排列”、“三维排列(边界框)”和“三维排列(Monte Carlo)”)都完全支持此版本中包含的零件优先级改进。



了解如何增材排列零部件



能够在 EOS P 系列 SLS 机床上控制每个零部件的打印设置

EOSPRINT 软件允许 MPBF(金属粉末层熔融)和 SLS(选择性激光烧结)机床的用户创建参数配置文件并将其指定给每个零部件。EOSPRINT for Autodesk Fusion 应用程序允许将这些参数配置文件作为打印设置中的实体预设导入 Autodesk Fusion。一直以来,包含多个实体预设的打印设置仅限于 Autodesk Fusion 中 EOS 的 MPBF 机床。在此版本中,对于包含 EOS SLS 机床的增材设置,您将能够为零部件指定实体预设。使用此功能,EOS 用户将能够将其 EOSPRINT 参数配置文件从 EOSPRINT 导入 Fusion,并将这些参数配置文件指定给他们选择的零件。这一改进实现了在 Autodesk Fusion 中完全集成所有 EOS 机床的 EOSPRINT 参数配置文件。

了解如何指定打印设置的预设



后处理器和机床仿真


正在查找最新的后处理器和机床更新吗?今年 3 月,我们针对免费提供的许多开源后处理器和机床发布了大量新更新和改进。在此版本中,您会发现对许多后处理器的改进,包括通用后处理器、铣削后处理器和车削后处理器。我们还向机床库添加了新的机床,更新了工件夹具库,并改进了 Autodesk CAM 后处理器引擎的相关功能。

了解今年 3 月后处理器和机床仿真的新特性。

错过了 2 月的更新?了解今年 2 月后处理器和机床仿真的新特性。



API



用于网格工作流的新 API 功能

“网格”选项卡包含用于操纵网格的建模工具。在此版本中,我们很高兴能够开始在 Fusion 设计 API 中呈现其中一些功能。

现在,以下功能在 API 中作为“预览”功能提供:

  • MeshRepair
  • MeshSmooth
  • MeshReduce
  • MeshShell
  • MeshRemesh



API 提供的功能与 UI 中的功能相同,但有一个例外。API 版本只允许操纵网格实体,而不允许操纵单独的面组或单个三角形。新网格特征与现有 BRep 特征遵循相同的类设计,其访问和操纵方式也与 BRep 特征相同。此功能当前作为“预览”功能提供。

与所有 API 预览功能一样,这些功能将来可能会发生变化,并影响基于当前版本编写的任何脚本和附加模块。如果您使用这些新的预览 API 函数创建任何自动化工具,请注意未来潜在的变化,因为我们会努力使此功能变得稳定。

预览功能被视为 Autodesk 使用条款约束下的“预发布”功能,这些条款用于制约您对 Fusion 的使用。



配置的写入 API 支持

自此次更新起,您现在能够通过 API 编写配置。



Helen Chen
Principle QA for Fusion 360 Electronics
5 条消息(共 18 条)

@HelenChen-ElectronicsQA 感谢Helen的分享!





Lynn Zhang
Community Manager


6 条消息(共 18 条)

2024 5 月版本新特性

亮点




今年 5 月,我们又带来了许多颠覆性的功能和增强功能,想要与您分享。在此版本中,您将看到以“可制造性设计”为重点的更新,如新的抽壳算法、新的实体扫掠,以及同时修补多个孔的功能。此外,还有新的车削和车铣提升体验,包括杆件抽出、改进的刀具朝向、螺纹加工增强功能,以及轮廓精加工的新“面”模式。您还能够享受适用于外部设计的新命令“插入零部件”以及“固定到父对象”功能所带来的便利。我们迫不及待地想让您试试这一令人惊叹的更新,其目的在于帮助您将创意变为现实!但在开始之前,我们先来看看此版本的一些亮点:



工作流和数据改进

  • 改进的初始屏幕
  • 新的 JT 文件支持
  • 应用程序主页和 Fusion Team 中的物理特性
  • 性能改进

设计

  • 固定到父对象
  • 实心放样
  • 新抽壳类型
  • 多孔补片
  • “插入零部件”命令
  • 测量联接原点
  • 导入/导出嵌套配置

工程图

  • 匹配标注
  • 剖视图 - 实线
  • 锥度和斜度更新

电子器件

  • 差分对阻抗
  • 新的 Autodesk 电子器件库
  • 各种性能增强

制造

  • 新的杆件抽出和多项车削更新
  • 检查实时数据连接和机床连接器
  • 面加工策略中的环切连接模式
  • 多项形状选择改进

专家现场直播:2024 5 月版本新特性

想要详细了解今年 5 月对 Fusion 的所有更新吗?请参加我们定于 2024 5 23 日(星期四)举行的现场网络研讨会,届时我们将深入探讨灵活性、控制和编程效率方面的改进,展示一些提示和技巧,并进行现场问答。期待在那里见到您!

注册 - 太平洋标准时间上午 8 点 | 东部标准时间上午 11 点 | 英国夏令时下午 4 点

注意:本次研讨会将只有英文版

数据管理

新的物理特性

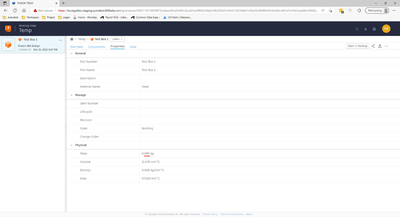

现在,物理特性显示在 Fusion Team 和 Fusion 主页中!此功能提供了来自 Fusion Team 的更多零部件特性的扩展可行性,并且有助于简化产品开发周期的各个阶段之间的数据流。

注意:仅当设计版本是里程碑时,才会显示物理特性



上传工作流中现在支持 JT 文件 (*.jt)


现在,在 Fusion 上传工作流中,您可以选择 JT 文件 (.jt)。借助此增强功能,可与产品开发生命周期的其他阶段进行高效数据传输,同时扩大与其他应用程序的协作机会。

注意:JT 文件有 3 种类型的结构。自 5 月版本起,我们仅支持单片结构。

  • 单片结构(整个产品结构存储在单个 JT 文件中)
  • 按零件结构(一个根文件,零件位于子文件夹中)JT 部件 - 当前不受支持
  • 完全破碎结构(根和零件位于同一文件夹中)JT 部件 - 当前不受支持

可用性

初始屏幕增强功能


我们向 Fusion 初始屏幕中引入了一个新的加载条以及额外的信息文本。此功能旨在让您更清楚地了解启动过程的进度。借助此增强功能,您将深入了解启动的每个阶段,从而获得更透明且交互性更强的体验。



文本选择和亮显现在遵循 Windows 的操作系统强调主题颜色


以前,Windows 上 Fusion 中的文本选择使用一般的蓝色色调,自此次更新起,Fusion 现在将反映在 Windows 的个性化强调色设置中配置的操作系统强调色,就像已经在 macOS 上做的那样,从而提供更有凝聚力的用户体验。

性能

对性能的投资是我们方法的基石,随着每次更新,我们的团队都会努力提升 Fusion 的速度和用户体验。我们来看看 5 月版本的一些显著特点:

  • 现在,从数据面板打开设计文件的速度提高了多达 27%。
  • 有些工作流涉及从非常大的图像创建贴图,操作过程过去经常挂起,而现在会立即响应。改进的工作流包括:
    • 选择贴图面
    • 从画布中选择零部件
    • 从浏览器中选择零部件
    • 在浏览器中的贴图特征上单击鼠标右键
    • 调用“编辑贴图”对话框
    • 移动贴图图像
  • 现在,创建新衍生式设计后立即将其关闭的速度平均提高了 5.7 倍。
  • 现在,创建新工程图文档后立即将其关闭的速度平均提高了 3.8 倍。

设计

新的扫掠实体


现在,您可以在扫掠工具中选择实体,然后使用它创建扫掠体积。这样,便可以使用实体而不是草图轮廓来创建扫掠,这使得创建非常复杂的几何图元变得很容易且非常快。



新的圆形抽壳类型


向“抽壳”命令中添加了一个新的“抽壳类型”选项。这一激动人心的新功能允许您在“尖锐”(当前方法)和“圆形”(新方法)之间进行选择。“圆形”选项可创建圆形偏移拐角,对于复杂的示例,当无法生成完整结果时,可生成部分结果,允许您随后使用 Fusion 的曲面工具对其进行修改。

新的固定到父对象”(GTP) 功能


创建外部或内部零部件或者将其插入到部件时,默认情况下,根或其他零部件下的第一个零部件会“固定到父对象”。如果需要,您可以通过浏览器中零部件的右键菜单选择要“固定到父对象”的其他零部件。同样,从父对象取消固定也可以通过浏览器中的右键菜单来完成。

这相当于将快速刚性联接添加到父零部件,但无需创建联接。此固定信息会与时间轴/浏览器中的零部件节点一起存储。这样可以减少时间轴中的混乱,并让那些希望达到同样效果的用户免去多次单击。将零部件插入到其他文档时,会保留零部件的“固定到父对象”状态,这与形成了难点的原有固定特征不同。由于时间轴中的联接特征数量较少,因此“固定到父对象”也有助于提高部件的性能。

此外,此功能发布后,“固定”(Ground) 现在称为“固定”(Pin)。



新的插入零部件命令




以前,如果要将设计插入到其他设计中以创建外部零部件关系,您必须转至数据面板,找到所需的设计,在其上单击鼠标右键,然后选择“插入到当前设计中”。如果您使用的是 Windows,还可以选择将所需设计从数据面板拖放到画布。这些工作流并不明显,工具栏上也没有正式命令来执行此操作。当您像许多用户一样,本能地转到“插入”面板上的工具栏来执行此任务时,这可能会导致一些混乱和不希望出现的结果。您可能最终使用了“插入衍生对象”命令,认为它会完成插入设计结果的操作。

自 5 月版本起,我们在“插入”面板上的工具栏中引入了一个正式命令。 该命令将打开一个文件浏览对话框,让用户选择要插入的设计,然后将其作为外部参照零部件插入到当前设计中。



联接原点现在可以直接在测量中使用




以前,无法将联接原点与测量工具一起使用,作为一种解决方法,您必须创建草图,使其中一个点与联接原点的位置相同。现在,可以直接使用联接原点。可以选择它们,并将其用作画布内测量和测量造型本身,就像草图点或实体顶点一样。

新的圆形抽壳类型


向“抽壳”命令中添加了一个新的“抽壳类型”选项。现在,在“抽壳”对话框中,您可以在“尖锐”(当前方法)和“圆形”(新方法)之间进行选择。“圆形”选项可创建圆形偏移拐角,当无法生成完整结果时,可生成部分结果,允许您随后使用 Fusion 的曲面工具对其进行修改。

新的多孔补片


现在,您可以在一次操作中快速地将多个补片同时应用于单个曲面。以前,尝试为单个曲面中的多个孔创建补片时,曲面修补工具会操作失败。该工具现在能够处理这种情况,从而实现更高效的工作流,同时节省您的时间并减少时间轴混乱。



圆锥曲线的 Rho 值现在将传播到阵列化的圆锥曲线


自今年 5 月起,您现在可以为父圆锥曲线设置 rho 值,并使其传播到阵列化的圆锥曲线,此更新将帮助您简化整体阵列体验。



为对配置的设计具有只读访问权限的用户提供了新的配置使用支持工作流


通过“插入”、“衍生”、“创建工程图”或“更新到最新版本”使用“配置的设计”的配置时,您以前需要对包含“配置的设计”的文件夹所处的访问级别高于“读取者”。如果您对该文件夹具有只读访问权限,这些操作将会失败。此更新将解除阻止用户,允许对包含“配置的设计”的文件夹具有只读访问权限的用户在其设计中使用这些配置。

紧固件库扩展

去年 10 月,我们发布了一个新的紧固件库,从那时起,我们一直在增强和扩展紧固件内容,以不断改善您的体验。在 Fusion 的最新版本中,向紧固件库中添加了以下内容:

  • 双头螺栓(5 个族)
  • 来自挪威标准 (NS) 的 98 个族

工程图

新的“匹配标注”功能




使用“匹配标注”功能,您现在可以将一个标注上设置的公差复制到另一个标注。只需在标注上单击鼠标右键,然后从可用选项中选择“匹配标注”。

此外,您可以单击类似的标注类型,这样将对该标注应用相同的公差。您还可以框选多个标注,在需要时将此公差添加到多个标注。

注意:标注必须属于同一类型,即线性到线性直径到直径半径到半径,才能应用公差。



锥度和斜度增强功能




以前,为带有锥度或斜度的零件创建技术工程图时只能手动输入。现在,当添加锥度和斜度符号时,将自动选择正确的符号并计算值。可以使用值输入区域右侧的三点选项来从 X:X 或 X% 更改此值。



新的 ISO 剖视图 - 实线




在工程图中,您现在可以选择性地设置一条跨两点的剖切线。此设置位于“文档设置”的“视图”选项卡下。在“更多选项”下,将会有一个“显示剖切线”复选框。

电子器件

信号完整性差分对仿真




利用我们与 Ansys 的持续合作关系,我们很高兴地宣布信号完整性仿真的最新增强功能,信号完整性仿真在 Autodesk Fusion Signal Integrity Extension 中提供,由 Ansys 提供支持。您会注意到,它现在包括差分对迹线的差分阻抗和耦合。这一重大更新基于我们之前引入的阻抗能力,现在为差分对提供了精细分析模式。确保正确设计和维护差分阻抗对于在使用差分信号的电路中实现良好的性能至关重要,尤其是在即使细微差异也可能会显著影响性能的高速数字电子器件中。切换到耦合模式将测量差分对相对于入侵信号的耦合系数,这对于了解串扰对信号的影响至关重要。现在,您可以像单端信号一样轻松精确地计算差分对阻抗仿真。这项创新功能可通过“分析信号”面板轻松访问,从而提供简化且强大的新仿真体验。

Autodesk 提供的库




我们的最新更新通过将默认的本地库移植到简化的 library.io 管理系统,提升了您的设计体验。此外,为了提高库的辨识度,我们团队管理的条目现在带有 Autodesk 徽标,这样就能立即识别。对于那些在过去的设计中纳入了这些库的用户,将显示更新提示 - 由于 Fusion 库管理器的直观元件匹配,只需单击几下即可完成。这些更新将丰富您的设计流程,确保无缝的元件选择和更高效的工作流。

性能提高




我们非常高兴地宣布对 Fusion Electronics 进行了增强,使其性能显著提高。最新更新极大地加快了包含大量多边形的设计的加载速度,并改进了未布线资源的处理。Autodesk Fusion 现在执行实时“鼠线网”计算,从而实现更高效的连接路径查找。您还会发现,使用 Fusion CAM 处理器加载和生成制造文件时的性能有所提高。这些改进旨在简化您的设计流程,帮助您更快速且更轻松地实现创新理念。

复制多个对象时保留源信号。




我们最新的 Fusion 更新还改进了复杂数据模型对象的处理。用户现在可以复制多个元素(如过孔、导线、灌铜和过孔缝合),同时还可以选择保持源信号的完整性。这项新功能可确保原始电气特性保持原样,从而提供无缝且无错的设计体验。

其他修复和改进包括:




在上一更新中,我们很高兴地宣布在 PCB 设计流程中实施了过孔缝合。不过,我们很快发现了一个问题,那就是将过孔缝合赋值为零时,会导致 Fusion 发生崩溃。我们已经找出并解决了此问题。这些增强功能将通过更清晰的消息传递和功能来纠正问题并改善您的设计体验。

  • 多边形现在会识别“平”和“圆”圆弧与迹线。
  • 资源选择将不再依赖于显示的是顶层还是底层。
  • 面板位置和大小会进行保存并在新的 Fusion 会话中恢复。
  • “显示”图标回来了。

制造

零件定位时移动机床




“设置”对话框的“零件定位”选项卡中有了一个新的“机床预览”模式,允许四处移动机床轴以帮助适当地定位零件。可以通过在图形画布中拖动机床零件、拖动滑块或在文本框中输入值来移动机床轴。 在图形画布中拖动机床零件的功能也添加到了机床生成器环境中的机床预览。这里最大的好处是,现在通过实施此功能,您可以在微调每个轴时看到零件实时移动,从而帮助您验证实际上是否以最佳方式定位了零件。



检查实时数据连接和机床连接器




检查曲面探测提供了使用用户定义的探测路径来检测复杂的自由形式曲面的功能。探测命令通常会创建机床生成的结果文件,当探测例程完成时,您必须将结果文件导入 Fusion 以进行评估、分析和报告。 使用新的“实时数据连接”功能,可将机床生成的结果自动发送到 Fusion,而不是通过单独的结果导入操作,该操作只有在探测例程完成后才能执行。这意味着,可以更快地评估和分析检查结果,同时提供额外的功能,在检测到问题时让机床停止运行。这也有助于使机床在没有操作员注意的情况下运行更长时间。 在普通结果文件导入方法中,必须先测量所有探测点,然后才能导入和评估机床生成的结果文件。



“实时数据连接”已作为预览功能提供了几年,但到目前为止,它仅适用于 Haas 机床。这是因为,需要“机床连接器”才能将机床生成的结果发送到 Fusion,而到目前为止,机床连接器仅适用于 Haas 控制器。作为发布“实时连接”的一部分,我们提供了更多“机床连接器”来支持其他 CNC 控制器 - Fanuc、运行 DCOM 的 Heidenhain 以及运行 RPC 的 Siemens。对于“Connector”链接中支持的“Inspect”和“Inspection”后处理器,机床连接器位于 Fusion 后处理器库中(请参见上图)。





面加工策略中的环切连接模式






面加工策略现在有了一个环切连接模式,称为“较短连接的顺序”,在某些情况下可缩短连接距离,同时保持顺铣或逆铣。



刀具侧刃加工策略中用于选择顺铣或逆铣的新选项






刀具侧刃加工策略现在有了用于在“加工路径”选项卡上选择顺铣或逆铣的控件。

形状选择

车削操作的新形状选择默认选项

在对车削操作进行编程时,使用形状选择来选择适当的形状,这与对铣削操作进行编程类似,但最常用的选择是不同的。

我们增强了形状选择,为车削操作提供了不同的默认选项。“草图轮廓”和“链”是轮廓加工、开槽和自适应粗加工操作最常用的选择,因此它们现在是这些车削操作的默认选项。这样将改善用户体验,并使编程更容易一些。



新的形状选择 - 环绕刀具路径的挖槽选择




形状选择提供了不同的方法来选择适当的形状以进行刀具路径编程。对于选择挖槽,专用的“挖槽”选择通常比更一般的选择方法(如“链”)更好,因为它允许您更直接地定义意图。通常,这意味着,定义选择时需要单击鼠标的次数更少且关联性更强,因此,如果形状发生了重大变化,刀具路径更有可能成功地重新计算。



“挖槽”选择通常用于具有 2D 刀具路径(2D 挖槽、2D 自适应和 2D 轮廓)的平坦形状,但这些刀具路径也可用于环绕加工。以前,“挖槽”选择不能与环绕的形状一起使用,因此您必须使用“链”来选择形状。这通常需要单击鼠标更多次,如果模型发生了变化,您可能必须重新创建链选。



“挖槽”选择得到了增强,以支持环绕的形状。如果您选择“环绕”加工并定义适当的环绕圆柱体,“挖槽”选择将允许您选择环绕的 2D 形状。



改进了清除选择清除缺少的参考






形状选择允许您选择适当的形状来进行刀具路径编程。形状选择是关联的,因此,当模型发生变化时,系统会重新计算形状。这种关联性可以帮助您自动对类似零件进行编程 - 如果您为关联设计创建 CAM 程序,则可以通过将一个关联设计替换为另一个关联设计来重用设置和操作,以对类似零件进行编程。 如果新设计非常不同,例如,如果缺少重要特征,则形状选择可能会变为过期状态,并且需要用户干预。到目前为止,还没有用来清除冗余选择或参考的快速方法,因此更新比较复杂的形状选择可能相当耗时。

此版本中的改进使您可以更快速且更轻松地移除冗余形状选择和参考。对于不再需要的形状选择,提供了新的“清除选择”或“清除所有选择”选项,后者将清空形状选择。对于仍然需要但需进行重大返工的形状选择(例如,重用链选来选择其他特征),提供了“清除缺少的参考”和“清除所有缺少的参考”选项。



增材制造

杆件支撑的新点连接网络样式




点连接网络选项作为一个新样式类型添加到了组连接的杆件支撑底板。

生成杆件支撑时,您可以选择对其进行分组。如果有 2 个或更多个杆件分组在一起,您可以选择使用几个不同的选项将其连接到构建平台。一个此类选项是生成“组的底板”连接类型。此底板可以是实体对象,也可以有基于不同样式类型的切口。

在此版本中,向 Fusion 添加了一个称为点连接网络的新样式类型,这样您就可以生成每个杆件都连接到另一个杆件的底板,从而确保了构建板的稳定性,而不会浪费材料来 3D 打印实体底板。



填充构建体积现在可以限制给定零部件的副本数




当使用“填充构建体积”命令时,您现在可以选择限制 Fusion 将创建的副本数,而不是用选定零部件填充整个空构建体积。此改进将允许您用零部件系统地相继填充 SLS 或 MJF 3D 打印机的构建体积。

车削

新的杆件抽出




向车削“副主轴”操作添加了一个新的操作类型,即“杆件抽出”。“杆件抽出”允许您使用副主轴“将毛坯杆件抽出”。此策略将使您能够逐渐显示更多毛坯以进行加工。

增强了车削螺纹加工的 Z 轴限制







为了给您带来更大的灵活性和更一致的体验,我们向车削刀具路径上的螺纹加工操作又添加了一项改进,即 Z 轴限制边界。

以前,螺纹的限制以每个螺纹为基础,限制到毛坯,这导致需要进行少量的试错,才能获得所需的刀具路径结果。本质上,您必须猜测螺纹加工操作将在何处开始和结束。

现在,作为 5 月生产更新的一部分,我们将螺纹加工的车削限制选项与其他车削策略协调一致,使您能够更有目的地确定螺纹加工在何处开始和结束。



允许用户定义车削螺纹加工的第一条加工路径深度




现在,您能够在车削螺纹加工操作中定义第一条加工路径的切削深度。定义第一条加工路径深度将帮助您在对较硬的材料进行螺纹加工时防止刀具损坏,并使您能够更好地控制螺纹加工操作。



为车削轮廓精加工新增了模式




我们在车削轮廓精加工操作中添加了一个新的“面轮廓加工”模式。这样做的目的是,在零件的面上加工车削特征时,有助于为您提供更直观的体验。

在车削轮廓精加工中加工多个断开的内径/外径和面区域




在 5 月更新中,我们在车削轮廓精加工中添加了在同一操作中加工外径/内径和面上的不相连区域的功能。这将有助于为您提供更强大且可预测性更强的刀具路径生成体验以及更安全的连接移动。



允许在车削操作中加工草图形状的正面和背面

对于车削轮廓粗加工、轮廓精加工、凹槽粗加工和凹槽精加工策略,当模型由草图覆盖时,我们现在允许刀具加工 Z 限界内的所有区域,而不是将 Z 限界固定到草图,从而使刀具能够加工零件的正面和背面。



针对车削策略改进了切削刀具路径与刀具路径的起点和终点之间的连接

针对以下车削策略改进了切削移动与刀具路径的起点和刀具路径的终点之间的连接。

  • 轮廓粗加工
  • 轮廓精加工
  • 凹槽粗加工
  • 凹槽精加工



新的连接移动现在更安全且效果更佳。



API 和附加模块

支持分隔符命令输入




现在有向命令对话框中添加分隔符的 API 支持。分隔符命令输入不执行任何操作,但在命令对话框中充当视觉打断。上图显示了“拉伸”对话框,在“范围类型”和“操作”输入之间使用了分隔符。

MFG DM API 集成

API 现在支持 Component 对象的 dataComponent 特性,它将返回 DataComponent 对象。此对象提供了可与 MFG DM API 一起使用的一些 ID。

进度条和状态消息的 API 支持

Fusion 使用图形窗口的右下部分显示有关当前状态的信息。这包括消息和进度条,进度条适用于可能需要几秒钟的操作。现在,这两者都通过 API 显示。

新的 UserInterface.statusMessage 特性可让您指定状态消息,如下所示。

API 长期以来一直支持进度条对话框,但针对它自己的命令,Fusion 使用显示在图形窗口右下角的进度条。现在,这可以在 API 中通过 ProgressBar 对象获得,该对象是使用 UserInterface.progressBar 特性获取的。如果您已经用过进度条对话框,界面非常相似。下面显示了一个进度条示例。

公共链接发生了重大变更

这是一项重大变更。 此版本停用了现有的 DataFile.publicLink 特性。进行更改时,我们会设法使其向后兼容,以便现有程序将继续正常运行。但是,DataFile.publicLink 特性存在固有的安全问题,那就是,仅调用该特性时,将创建无访问限制的公共链接。这可能会在调试程序时意外发生。因此,我们决定停用 DataFile.publicLink 特性并改变其行为。停用函数后,它仍然存在,通常像以前一样工作,但在文档中被标记为已停用,也不会显示在代码提示中。在这种情况下,该特性仍然存在,但行为发生了变化,这是重大变更。这一变更在于,调用此特性时,不再导致创建公共链接。如果链接已存在,将返回该链接;否则,将返回空字符串。

我们将引入一个新对象,它会提供公共链接的全部功能。新的 DataFile.sharedLink 将返回 SharedLink 对象。此对象可让您检查公共链接是否存在,并在链接不存在时启用它。如果链接存在,您可以获取 URL 并禁用该链接。您还可以指定密码并控制具有该链接的人员是否可以下载文件。

新设计增强功能的 API 支持

扫掠特征的 API 得到了增强,以支持新的实体扫掠功能,该功能可让您扫掠实体。

抽壳特征的 API 也得到了增强,以支持新的圆形抽壳选项。

API 支持新的“固定到父对象”功能。支持对首选项的访问以及对实例设置状态的功能。







7 条消息(共 18 条)

@Steven_Gao 感谢高老师的分享!





Lynn Zhang
Community Manager


8 条消息(共 18 条)

2024 9 新特性主要更新


9 月更新已推出,在 Fusion 的所有工作空间中提供了大量增强功能。通过此更新,您将看到新的入门体验,Fusion Web 中的“同时复制工程图”,以及针对 Mac 中的 Fusion 显示在其他应用程序之上的问题的修复。 此外,我们还在设计中引入了变革性的增强功能,其中包括备受期待的“偏移的偏移”新增功能、配置方面的诸多改进,以及新的“固定到父对象”工作流。不仅如此,您还将体验适用于电子器件的全新设计规则引擎、将 KiCad 7 和 8 版本中的电子器件设计导入为原生 Fusion 格式的新功能、仿真和衍生式设计中令人惊叹的改进、新的自动排列、新的供应商工具库、新的“从链接设计导入 CAM 数据”等等。这只是此更新中所有改进的一小部分。我们迫不及待地想要开始,但在了解所有细节之前,我们先来了解一下一些要点:



可用性和数据管理

  • 许多初始屏幕改进
  • 新的入门体验
  • Fusion Web 中新增了“同时复制工程图”功能
  • 修复了在 Mac 中模型浏览器和 Fusion 会显示其他应用程序之上的问题

设计

  • 新的“偏移的偏移”
  • 新的“两侧偏移”
  • 即时更改参数名称的新功能
  • 新的配置联接捕捉和翻转方面,用于跨配置控制零部件位置
  • 螺纹特征中新的配置非参数化方面
  • 新的“固定到父对象”和“联接部件”工作流更新

工程图

  • 新的工程图自动化:按图纸类型的默认模板
  • 新的分隔符支持

电子器件

  • 新的 DRC 引擎和 UI
  • 将 KiCad 7 和 8 版本中的电子器件设计导入为原生 Fusion 格式的新功能

仿真和衍生式设计

  • 在配置的设计中复制分析以进行仿真的新功能
  • 形状优化标准现在具有“自动”选项,用于仿真中的目标质量
  • 衍生式设计中新的线性全局载荷和角度全局载荷
  • 衍生式设计的“已配置的设计”中现在提供“复制分析”

制造

  • 新的增材制造机床和打印设置
  • 改进了旋转轮廓计算
  • 改进了排列和排料的轮廓检测,以防止零件重叠
  • 新的自动排列
  • 新的“从链接设计导入 CAM 数据”功能
  • 新的供应商刀具库

即将发生的更改

2025 3 月之后的重要操作系统支持信息
2025 年 3 月之后,Fusion 将不再完全支持 macOS 12 Monterey。为了继续开发具有最新改进的 Fusion,我们必须推陈出新并逐步淘汰对旧操作系统版本的支持。我们了解,对于此更改,您可能需要一些时间进行调整。因此,我们现在即让您知悉,以便您有充足的时间将操作系统更新为最新版本。

关于 Fusion 内容的新标准

2024 年 8 月,我们推出了新的 Fusion 内容存储标准,以保护我们存储的 Fusion 内容并最大限度缩短存储时间,即使您不再订购或使用 Fusion 之后也是如此。为了帮助轻松过渡到此新标准,最早在 2025 8 之前,对于任何相关存储期限已结束的非活动 Fusion 中心的可访问性都不受影响。有关详细信息,请参见此处的常见问题解答

数据管理

Autodesk Fusion 中转换至功能完备的中心

正在发生哪些变化

Autodesk 正在对我们管理云数据的方式进行一些更改,以便您的项目支持未来的 Fusion 中心更新。在不久的将来,您便可升级 Fusion 单用户存储,以利用功能完备的 Fusion 中心。

我需要执行哪些操作?

您可以现在通过在 Fusion 中选择“自启动”过程来启动升级过程,或者在以后根据指导完成必需的产品内升级。如果您希望等到以后再进行必需的产品内升级,则现在无需执行任何操作。

如果您没有单用户存储中心,则无需执行任何操作,并且您已在使用 Fusion 中心。

请阅读此支持文章以了解详细信息。



改进了主页选项卡中的文件操作






在 Fusion 的“主页”选项卡中,用户在处理文件、文件夹和项目相关操作的体验方面已得到改进。现在,我们将考虑您在特定项目和文件夹中的权限,并仅显示可用命令,而将其他命令保持灰显状态。将光标悬停在不可用的操作上时,系统会通知您缺少权限,并建议您联系管理员以调整您的角色。

以前,所有操作都看起来可用,但单击某项操作后,系统会显示一条消息,告知您检查 Internet 连接,然后重试。





Fusion Web 中提供“同时复制工程图”






在 Fusion Web 客户端中,现在可以复制设计并包含其工程图。复制设计文件时,系统将显示一个新屏幕,其中会显示所有相关设计工程图,并提供一个选项用于包含这些工程图。您现在还能够区分过期的工程图,这些工程图不会随设计一起复制。



以前,您必须先复制设计,然后再手动将工程图从一个位置复制到另一个位置。使用此功能,用户可以在复制设计以及工程图时节省大量时间。



在位置中显示选项已添加到设计和工程图树

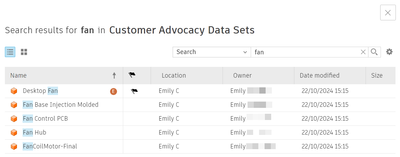

在“设计”或“工程图”工作空间中,您现在可以在“数据”面板中导航到设计或工程图的项目和文件夹位置。在设计或工程图树中的设计或工程图上单击鼠标右键时,快捷菜单中添加了“在位置中显示”选项,该选项可打开“数据”面板并导航到项目和文件夹结构中的相应文件位置。

可用性



修复了在 macOS 上模型浏览器和 Fusion 会在其他应用程序之上弹出的问题

我们很高兴地宣布,我们已找到了在 Fusion 处于后台时,浏览器和注释框在其他应用程序之上弹出(尤其是在应用程序启动时)的主要根本原因。此外,这些改进还可以改进在使用 macOS Spaces 虚拟桌面进入全屏时 macOS 对 Fusion 窗口的处理 — 各个窗口和 UI 元素不再错误地创建与 Fusion 主窗口框分离的空白虚拟桌面。

我们在此向提供相关步骤以帮助重现和诊断此 Mac 客户端长期存在的问题的用户致谢。



Fusion 加载屏幕具有新的外观




您是否曾在黑暗环境中工作时被 Fusion 的亮白色加载屏幕晃到眼睛?如果是这样,您很幸运,因为我们关闭了 Fusion 加载屏幕(在登录后且在画布和 UI 可见之前显示)的亮光。



改进了应用程序标题栏中激活的文档选项卡的可见性

Fusion 现在在应用程序标题栏中显示当前文档选项卡名称和激活的 Fusion 中心,以便您更轻松地一眼就能看出打开的文档。这对于使用 ECAD 的用户尤其有用,他们经常在任务栏/停靠栏中使用多个 Fusion 窗口。



初始屏幕现在显示在 Windows 任务栏中

以前,我们向 Fusion 初始屏幕添加了状态文本,以帮助您直观了解 Fusion 初始化的状态。但是,如果您将此屏幕隐藏在其他应用程序之后,则很难再跟踪它。

初始屏幕现在会显示在 Windows 任务栏中,以便您可以快速将其重新聚焦以检查状态(如果需要)。



初始屏幕进度条和加载状态文本也会显示在 Windows 任务栏中

除了在 Windows 任务栏中显示初始屏幕外,任务栏节点本身现在还将回显初始屏幕的状态文本和当前进度条状态,以便在应用程序处于后台时更轻松地跟踪 Fusion 的初始化进度。



关于框和日志将检测 Windows XtaJIT/Prism ARM64 仿真器的使用

Fusion 当前未作为 ARM64 架构 Windows 的原生应用程序二进制文件提供,但是 x86_64 版本可以在此架构上运行,这要归功于 Microsoft 的 Prism 仿真器(也称为 XtaJIT)。

尽管我们当前不支持此平台,但在“关于”框中查看 Fusion 版本信息时,用户可以更轻松地确定 Fusion 是作为原生应用程序可执行文件运行,还是作为仿真应用程序可执行文件运行。

注意此更改仅适用于 Windows - Mac 用户已具有类似的标识可以使用 Rosetta 2 转换。



令人兴奋的 Fusion 入门体验更新




我们很高兴地宣布 Fusion 的入门体验已得到改进。这些改进旨在根据您使用产品的意图提供更加个性化的体验。

改进的体验包括更有针对性的意图屏幕,该屏幕与我们的三个核心设计角色(设计、ECAD 和制造)保持一致。此增强功能可以满足我们用户群的多样化需求,帮助您选择与产品使用目标密切匹配的意图,从而实现更高效的工作流。

您会从中获得哪些益处?

当选择意图时,您现在会收到针对特定于选择内容的首要任务量身打造的建议。该指导可让您更清楚地了解与您的意图相关的任务,从而帮助您更清楚地了解设计流程的后续步骤,让您能够专注于最相关的操作。

此外,我们还引入了直接从应用程序主页的“我的 Fusion”页面更改意图的功能。此醒目的位置使您可以轻松调整任务以满足不断变化的需求,而无需在多个菜单中导航。

通过这些增强功能,我们的目标是帮助您更有效、更高效地在 Fusion 中导航,从而更智能地工作并更快地实现目标。我们迫不及待地希望您体验这些改进!



性能

每次更新,我们的团队都致力于使 Fusion 比以往更快、更好。我们在性能改进方面投入了大量资金,因为我们知道这对您有多重要。我们致力于通过每个版本来提高 Fusion 的速度和易用性。让我们来深入了解一下 8 月版本中的一些您可能会喜欢的突出功能:

  1. 更快地创建大型零部件实例:使用 3D Printing Essentials 附加模块创建大量零部件时,体验高达 17.8 倍的速度提升。
  2. 加快打开 3MF 文件的速度:在 Fusion 中打开三维制造文件 (3MF) 的速度提高多达 6.3 倍。
  3. 增强矩形阵列性能:使用某些零部件创建矩形阵列时,体验大约 39% 的性能提升。
  4. 快速选择大量面:使用选择集选择大量面的速度提高多达 15.3 倍。
  5. 更好的边选择以进行修补:请注意,使用“曲面”→“面片”命令时,边选择性能已得到提升。
  6. 特性面板加载时间改进:我们缩短了 Fusion 特性面板的加载时间,并积极处理特定区域以完全优化和缩短加载时间,从而提供更好的用户体验。

设计

导入和导出用户参数




设计 > 修改 > 更改参数 > 导入参数

设计 > 修改 > 更改参数 > 导出参数

现在,您可以在设计工作空间中导出和导入用户参数。此改进使您可以更轻松地在不同设计中重复使用参数并与协作者共享它们。





形状倒角改进:宽度和拱顶设置




设计 > 形状 > 修改 > 倒角边

自此版本起,倒角现在具有两种模式,供您以不同方式定义倒角的大小。除了相对偏移外,还有新的倒角宽度选项。

 也可以指定拱顶值来调整倒角曲面的平坦度或曲率。为圆角倒角指定介于 0 和 2 之间的值,其中 0 表示平倒角,2 表示尖倒角。



创建新零部件对话框改进








新创建的外部零部件现在会自动保存在与其父零部件相同的位置,从而简化了工作流并使项目保持整齐有序

如果尚未保存父零部件,则默认位置将与数据面板中的激活项目和文件夹匹配。此外,选定的父零部件名称现在将在对话框的父对象选择按钮下突出显示。

3D 打印命令改进

位于“实用程序”选项卡的“生成”面板中的“3D 打印”按钮现在具有新的“准备类型”下拉菜单,其中包含 3 个选项供您选择。

如果选择“制造”选项,Fusion 将切换到“制造”工作空间,并创建制造模型以及使用此制造模型创建增材设置。然后,系统将提示您为设置选择增材制造机床。此选项将大幅简化所有增材设置的创建过程,以便您可以将 Fusion 用作打印准备工具。

如果选择“导出”选项,Fusion 会将选定实体转换为网格,并将其另存为 STL、OBJ 或 3MF 文件。

如果选择“打印实用程序”选项,Fusion 将列出在您的计算机上发现的各种打印准备工具(例如 Netfabb、Preform、Cura、Bambu Studio 或 PrusaSlicer),并将选定实体转换为网格,然后将其作为 STL、OBJ 或 3MF 文件传输到首选打印准备软件。



即时更改参数名称




以前,如果不同时更改参数的值,则无法即时更改参数名称。我们已修复此问题,您现在可以独立于参数的值即时修改参数名称。



固定到父对象联接部件工作流更新

在通过固定到父对象联接创建来测试部件工作流时,我们收到反馈指出尝试创建联接的过程非常繁琐,并且有些用户发现需要取消固定零部件以避免部件冲突。

现在,当您创建联接时,如果您选择的第一个零部件已固定到父零部件,则它将自动取消固定。这将有助于简化联接创建和部件工作流。



想要加入围绕 Fusion 开发的对话?请加入 Insider 计划,以便提前了解 Fusion 的后续更新。



https://forums.autodesk.com/t5/fusion-design-validate-document/quot-components-are-rigidly-assembled...

配置增强功能

配置联接捕捉和翻转方面,用于跨配置控制零部件位置




到目前为止,若要配置部件中零部件的放置,您必须创建多个联接实例并抑制每个配置中除相关实例外的所有联接实例。这将创建许多冗余联接特征,并且很快就会使配置表变得复杂。

在 9 月版本中,您现在可以通过为部件中的任何联接特征配置捕捉和翻转方面来简化此场景。

  • 选中相关方面以将其作为列添加到配置表中
  • 向列表添加新捕捉并命名
  • 为每个配置选择不同的捕捉
  • 为需要翻转的任何配置翻转联接

在时间轴中的任意联接特征上单击鼠标右键,然后选择“配置”以访问这些新的可配置方面。



了解有关联接捕捉和翻转的详细信息



在螺纹特征中配置非参数化方面

在我们继续扩展您可以配置的方面时,接下来添加的内容包括螺纹特征的几个非参数化方面:

  • 实体化
  • 全长
  • 螺纹类型
  • Size
  • 标号
  • 方向

还有没有您需要配置却尚未提供的方面?请告知我们!



了解有关可配置方面的详细信息



插入或切换配置的性能改进

如果配置表很大,则在其他设计或工程图中插入或切换配置可能需要很长时间。在此版本中,插入配置或从一个配置切换到另一个配置所需的时间应大幅缩短。

偏移增强功能

偏移的偏移




我们非常高兴地宣布发布“偏移的偏移”。该呼声很高的新功能在“草图”模块的同一“偏移”命令中提供。该功能旨在允许您创建偏移子对象的偏移。现在,您不必从单个父对象创建多个偏移。系统将相对于选定的偏移子对象应用偏移尺寸和约束。

注意:所有偏移相关的增强功能均适用于在 9 月版本后新创建的偏移约束。旧版偏移约束和几何图元将按原样工作。

两侧偏移




现有“偏移”命令中的这一新功能将允许您在选定几何图元的任意一侧以相同距离创建偏移几何图元。此外,我们还提供了链接或不链接两个偏移尺寸的选项。它将创建主偏移作为一个尺寸,并创建其他偏移尺寸作为主偏移尺寸的表达式。例如,主偏移尺寸 d1 = 值,其他偏移尺寸 d2 = -(d1)。由于直接建模没有参数化表达式,因此此选项将不可用。

阻止偏移中的拓扑更改




这是现有偏移命令中引入的一项新功能,通过该功能,您现在可以控制在创建偏移时对偏移子对象的拓扑更改。此选项存储为偏移约束的一部分,因此,将不允许以后在几何图元或参数中进行更改(这将导致偏移子对象中的拓扑更改)。如果拓扑发生更改,您将看到通知告知您该更改。

请注意,在创建偏移后,其拓扑更改属性或特性在编辑偏移工作流期间无法更改。



删除几何图元时保留偏移约束




现在,您可以在删除几何图元时保留偏移约束。这意味着,如果从子几何图元的父对象删除几何图元/曲线,则偏移约束将不再被删除。我们将尝试尽可能保留偏移约束和偏移尺寸。



正确更新自投影几何图元的偏移

通过当前的偏移增强功能,我们修复了多位客户报告的问题。该问题是,假设用户已投影实体或几何图元,并使用它创建了偏移几何图元。现在,如果以参数化方式更改原始实体/几何图元,则偏移不会更新。现在已修复此问题,如果原始几何图元发生更改,则后续更改将显示在偏移中



衍生式设计 (Simulation Extension)

屈曲限制增强功能

到目前为止,分析中的每个“目标和限制”选项都可支持多个载荷工况,但屈曲限制是唯一的例外。自 9 月更新起,屈曲限制功能已显著增强,能够适应多个载荷工况。此增强功能使您可以更自由地将屈曲标准合并到设计中,而不管涉及的载荷工况数量如何。作为此增强功能的一部分,衍生式设计将根据给定结果为设置的屈曲限制确定最关键的载荷工况。在“浏览”部分中将随时提供这些有用的信息。

了解有关目标和限制的详细信息



推出角度全局载荷:衍生式设计中的新功能

我们很高兴为衍生式设计推出了称为“角度全局载荷”的新增强功能。此细微但强大的功能允许在整个分析设置中应用全局角加速度或速度,有效表示作用于承受角加速度或速度的质量的力。

了解有关角度全局载荷的详细信息



推出线性全局载荷:衍生式设计中的新功能

线性全局载荷现已可用!这一有影响力的新功能支持在整个分析设置中应用全局线性加速度,有效表示作用于承受线性加速度的质量的力。

了解有关线性全局载荷的详细信息



衍生式设计的已配置的设计中现在提供复制分析

现在,您可以将衍生式设计分析从一个配置复制到另一个配置。复制分析时将包含您在要复制的分析中设置的所有内容,包括边界条件、材料、接触、分析设置等。此功能将避免您执行跨多个配置设置相同分析的重复任务。“复制分析”的一些主要方面包括:

  1. 可以将一个或多个衍生式设计分析从一个配置复制到一个或多个配置。
  2. 可以选择将复制的一个或多个分析应用于新衍生式模型或其他配置的现有衍生式模型。
  3. 将分析从一个配置复制到另一个配置时,它还将包含您之前在“编辑模型”工作空间中为要从中复制分析的各个衍生式模型执行的所有操作。因此,在“编辑模型”工作空间中创建的项目(如障碍物、起始形状等)也将复制到目标配置。
  4. 如果分析设置中的任何属性无法应用于目标配置,则该属性将显示为出现问题,并需要用户先执行操作来修复它,然后才能对复制的分析运行作业。



了解有关复制分析的详细信息。

工程图



工程图自动化:按图纸类型的默认模板




现在,可以在工程图模板中设置默认尺寸标注策略。创建或编辑工程图模板时,现在可以为每个图纸类型选择默认的尺寸标注策略。

在工程图模板的“文档设置”中,在“自动化设置”选项卡上,现在可以设置以下图纸类型的首选尺寸标注策略:

  • 部件
  • 零部件
  • 折叠零部件
  • 展开模式
  • 故事板

例如,您可以对其进行设置,以便在使用“自动工程图”时钣金零部件自动获得坐标标注。这通过向自动化添加另一层控制,使工作流更流畅、更高效。



分隔符支持




现在,可以指定是使用逗号还是句点来指定数字的小数分隔符。使绘图标准更适合您所在的区域。

例如,可以选择 2.1 毫米或 2,1 毫米。



电子器件

新设计规则引擎和新 UI




Fusion 电子器件现在具有更高级的 DRC 界面,新引擎允许您指定自定义规则和首选项范围。用途广泛的规则和范围选项首选项使您可以满足最严格的制造和设计要求,让复杂的 PCB 设计工作变得更加轻松。在设计初期设置宽度、间隙、每层的宽度首选项、信号或元件等,以满足关键信号完整性设计需求,从而更快、更轻松地完成原型和制造的设计工作。使用新的设计首选项界面可以添加、删除和编辑默认遗留规则 (DRU)。 我们向您保证,您当前的 DRC 首选项设置与新引擎完全兼容,因此您可从上次中断的地方继续工作。

了解有关电子器件的设计规则的详细信息。

新的 KiCad 导入器




Autodesk Fusion 电子器件的开发团队扩展了我们的设计兼容性功能。我们认识到,无缝的团队合作对于项目进展至关重要。我们很高兴为您介绍我们的最新更新,其中包含增强的导入功能。现在,您可以将电子器件原理图、PCB 和库从 KiCAD 导入到 Fusion 工作空间。这使您能够从上次中断的地方继续工作,但现在可以利用 Fusion 的综合性机电平台和电子器件设计功能,获得更多优势。

了解有关 KiCad 导入器的详细信息。

使图层集预设可编辑并且不允许删除




在电路设计中,每一层的功能都至关重要。无缝切换层视图是必不可少的,因为它使您能够专注于当前设计阶段的特定信息。例如,在顶层布线时,暂时隐藏所有其他层可以更容易地识别信号的最佳路径。  在此次更新中,我们允许编辑层集预设并禁止删除默认值,从而提升了用户体验。
可编辑的层集。

增强的放置面板列布局持久性




将元件添加到原理图通常是设计电子产品的第一步。这是整个流程中的关键部分;简化这一环节可以显著加快设计工作流。“放置面板”提供了一系列过滤选项,使您可以快速缩小搜索范围,从而轻松找到元件。我们发现,调整过大小的“放置零件面板”在重新启动项目后其大小会发生变化。通过此次更新,对“放置面板”中的列大小所做的任何调整都将在会话间得以保存。此外,还可以通过在列标题上单击鼠标右键来修改或重置列设置,这为您在组织工作空间时提供了更多控制和灵活性。



 仿真

形状优化标准现在具有自动选项,用于目标质量




形状优化 > 形状优化标准 > 目标质量

我们在目标质量的形状优化标准中添加了一个名为“自动”的新选项。当您不确定要实现的重量缩减量时,可以使用此选项,并让求解器自动确定该值。默认情况下,此选项将处于选中状态,您可以从下拉菜单中将其更改为 60%,并可以根据您的要求编辑该值。



预检查将阻止具有多个实体且没有接触/界面定义的运动仿真分析




运动仿真 > 预检查

当设置包含多个实体/零部件的动力学或准静态运动仿真分析时,现在必须在这些实体/零部件之间定义接触或接头。否则,预检查将显示错误,并阻止您继续提交作业。此更改旨在减少未定义接触或接头的运动仿真分析中的作业故障。



已配置的设计中现在提供复制分析以用于仿真




现在,您可以将仿真分析从一个配置复制到另一个配置。复制分析时将包含您在要复制的分析中设置的所有内容,包括边界条件、材料、接触、分析设置等。此功能将避免您执行跨多个配置设置相同分析的重复任务。

“复制分析”的一些主要方面包括:

  1. 可以将一个或多个仿真分析从一个配置复制到一个或多个配置。
  2. 您可以选择将复制的一个或多个分析应用于新仿真模型或其他配置的现有仿真模型。
  3. 将分析从一个配置复制到另一个配置时,它还将包含您之前在“简化”工作空间中为要从中复制分析的各个仿真模型执行的所有操作。
  4. 如果分析设置中的任何属性无法应用于目标配置,则该属性将显示为出现问题,并需要先执行操作以修复它,然后才能对复制的分析运行作业。

制造

改进了刀具路径表单中的从左到右工作流(制造扩展程序)







我们将通过在刀具路径操作对话框中重新建立从左到右的工作流来增强用户体验,这对多轴刀具路径尤其有用。具体更改包括:

  1. “加工类型”将移动到第一个选项卡的顶部。
  2. “多轴”选项卡将移动到工作流中的第二个位置。
  3. “刀具朝向”将重新定位到“多轴”选项卡。



这些更改将避免您出现必须转到后面的选项卡、设置参数,然后返回到前面的选项卡以进行进一步调整的情况。



旋转轮廓改进的计算

我们对旋转轮廓计算引擎进行了重大改进,在处理三角形以计算轮廓的方式上进行了创新。此更改将提高计算的轮廓的性能和精度,并提高刀具的稳定性。



从链接设计导入 CAM 数据




Fusion 具有成熟的功能,支持您将外部设计插入到当前设计中,通过此工作流可以从现有设计创建部件。

以前,不会导入链接设计中的任何 CAM 数据(制造设置或操作)。这意味着在导入时会丢失链接设计中的任何刀具路径。无法创建 CAM 程序的部件,例如,将预编程的 CAM 零件放置在虎钳中,或将预编程的零件组合在多零件夹具上。

该功能已得到改进,支持重用链接设计中的 CAM 设置和操作。导入的 CAM 数据是只读的,但您可以编辑工件坐标系和刀具朝向,以优化将刀具路径应用于新部件的方式。您可以抑制新部件不需要的设置或操作。

“插入到当前设计中”命令会完全像以前一样将外部设计导入到“设计”工作空间中。切换到“制造”工作空间时,您将看到一个新选项,即“导入 CAM 数据”



详细了解如何将 CAM 数据插入到当前设计中



改进了刀具侧刃加工中的选择(制造扩展程序)

在“刀具侧刃加工”策略中,当使用“曲面”驱动模式和“轮廓对”选择模式时,现在可以同时选择刀具侧刃加工曲面和刀具侧刃加工轮廓。



跟踪策略中的多个加工路径




自 9 月更新起,您现在可以在跟踪策略中选择多个加工路径。当“侧边补偿”设置为“左”或“右”时,可以在“加工路径”上选择该选项。

使用 5 轴碰撞避让的三维轮廓中的倒扣面(制造扩展程序)




当与球形刀具配合使用且已启用 5 轴碰撞避让时,三维轮廓现在会生成掏槽刀具路径。要启用此功能,只需选中多轴选项卡中的“碰撞避让”设置。

注意:只有启用第 5 轴碰撞避让后,才能使用球形刀具加工倒扣面。



减少 3D 自适应清洁残料加工中不必要的切削

将 3D 自适应清洁与残料加工结合使用时,它通常包括切削路径,这些路径几乎不会去除实际毛坯。参数“忽略小于以下值的毛坯”旨在控制要包含在最终结果中的切削加工路径需要啮合量。

已通过新算法提升了对于 3D 自适应清洁中的此参数的支持,该算法既可删除不必要的切削加工路径,又可在剩余毛坯的厚度接近“忽略小于以下值的毛坯”值时减少断开的切削加工路径的数量。



现在完整版中提供自动排列

我们很高兴地宣布现在推出“自动安排”功能。这为“排列”功能带来了巨大改进,包括:

  • 防止零件内零件排列的选项
  • “创建副本”或“移动”原始零部件的选项
  • 在浏览器树中创建排列节点,并在浏览器、画布和时间轴中的对象上交叉亮显选择。
  • 用于直接从排列创建多个制造设置的选项
  • 增强了模型、排列、设置和刀具路径之间的关联性。

对于制造扩展程序用户,“排列”工作流还有一些其他增强功能:

  • 具有全局值、多重编辑和单独替代的零件数量控制
  • 填充物零件设置,用于最大限度地提高材料利用率



这些改进旨在简化“安排到制造”工作流并提高工作效率。



在此功能上线之前,它已作为 Insider 预览功能实施,如果您想在其公开发布前看到更多像这样的精彩功能,请转到 Insider 计划,以便尽早了解最新、最强大的功能。

螺纹铣削内径改进



以前,在创建螺纹铣削时,Fusion 设置的任意内径会导致不准确且无法正确渲染问题。

通过这些更改,现在可以基于螺纹轮廓角度、螺纹节距和直径参数自动计算内径。可以创建不存在的非常小的内径,但最重要的是,还可以精确创建螺纹铣削。

我们还更改了“螺纹轮廓角度”参数的行为。以前,这描述的不是螺纹轮廓的包含角,当输入较小的角度时,这将导致更钝的螺纹形状。现在,它描述的是螺纹的包含角,这应该更直观。

如果您在创建标准螺纹铣削时遇到需要使用可用参数的问题,请告知我们。感谢大家的反馈,并帮助塑造 Fusion 的未来。



刀具库



刀具库改进了空状态指示器




最近几个月,我们收到反馈,指出刀具库表视图有时可能会意外显示为空,我们可以更好地指明为什么刀具未显示在您认为应显示的位置。

特别是,我们没有指明过滤器何时可能过滤出给定库中的所有刀具。新的空状态页面将在出现这种情况时通知您,并包含一个方便的按钮以清除所有过滤器,以便您可以查看完整的刀具列表。

我们还使用常用图形(工具箱而不是文件柜,因为对应的是刀具)和一些描述性文本清理了其他空状态体验。



了解有关刀具库的详细信息。



供应商刀具库




我们将供应商刀具库直接引入了刀具库界面!以前,要访问我们与模具 OEM 合作构建的供应商库,您必须访问托管网站,进行下载并上传到刀具库,然后在日常使用刀具库时不断加载该数据。

现在,供应商库直接在库树中提供,并从联机存储库进行流式传输。这样,您无需执行额外步骤即可访问新的供应商库。这也意味着不会产生任何性能影响,因为我们仅在您主动与供应商模具数据交互时才会加载该数据。要获取刀具或夹头并使用它,可以选择从供应商库中直接使用,也可以将其拖放(或复制并粘贴!)到现有的云库、本地库或文档库中以使用和重复使用刀具。在供应商库中查看刀具时,刀具是只读的,但将刀具或夹头移动到云库、本地库或文档库后,它将可编辑,以便您可以进行任何所需的调整。

注意:由于模具数据是在联机存储库中存储和访问的,因此当计算机或 Fusion 处于脱机状态时,便无法访问该数据。

了解有关刀具库的详细信息。



增材制造



增材制造填充构建体积改进




“填充构建体积”工具可用于使用零件的多个副本填充增材制造机床的构建体积中未使用的空间。打印成批的相同零件或在主零件周围包含其他零件时,填充构建体积可能会很有用。这有助于最大限度地提高生产能力。

在 2024 年 9 月版本中,填充构建体积命令现在包括称为“三维(真实形状)”的新填充类型。如果使用此新填充类型,Fusion 将考虑所有零部件的真实形状,而不是其边界方框。这通常会导致 Fusion 将更多零件添加到 SLS 或 MJF 3D 打印机的空体积。

此新填充类型还允许您在嵌套过程中围绕零件的 X、Y 或 Z 轴旋转零件,以考虑不同的零件方向,这样 Fusion 可以尝试在不同方向上排列零件,以利用给定 3D 打印机的完整构建体积。



改进了排列和排料的轮廓检测,以防止零件重叠

以前,排列和排料有时在生成的结果中缺少零件或包含重叠零件。当系统未将有问题零件的一个或多个轮廓检测为完全闭合时,通常会出现此情况。尽管有一种解决方法可以缓解此类情况,但是该方法非常繁琐且不易发现。

基于轮廓的改进算法现在使用稳健的近似值来自动填充任何微小间隙,确保轮廓闭合,从而防止零件在排料结果中重叠。



新的增材制造机床和打印设置






在 9 月版本中,我们很高兴在机床库中包含 ELEGOO 的 8 个树脂 3D 打印机及其相应的打印设置。在创建增材设置、在 ELEGOO 打印机的构建体积内定向和排列零件并生成必要的支撑结构后,您将能够对模型进行切片并创建机床文件(*.goo 文件)和通过 3D 打印来打印零件。

此版本还包括对 EOS P110 机床的更新。EOS P110 FDR 和 EOS P110 Velocis 打印机现在包含 EOS 定义的相关非构建区域。在 Fusion 中使用这些机床创建增材设置时,增材排列命令以及填充构建体积命令将避免在非构建区域内放置零部件。

此版本还在 Fusion 机床库中添加了新的金属粉末层熔融机床(由 Aditiv Solutions 提供的 HYRAX)及其关联的打印设置。



注意:使用金属粉末层熔融机床创建增材设置需要访问制造扩展程序。



支撑结构对话框




在此版本中,我们重新组织了所有相关支撑结构对话框中的选项,以便无论您使用的是杆件支撑、体积支撑还是多段线支撑,它们都以一致的方式显示。例如,控制支撑如何连接到零件以及成形平台的所有设置现在都位于相关支撑对话框的“连接”选项卡中。有关每个选项所在位置的其他信息,请参见联机帮助文档。

新的修复

适用于与 Fusion 兼容的文件格式的本地文件系统文档图标

除了导出 Fusion 文档时显示的现有 F3D 图标外,我们还为 Fusion 支持的其他格式添加了图标。当 Fusion 设置为给定文件扩展名的默认文件处理程序时,这些图标会显示在 Windows 资源管理器和 macOS 查找器中。



选择过滤器工具提示现在不太可能覆盖弹出菜单

“选择过滤器”的工具提示通常会覆盖过滤器弹出菜单,导致无法选择列表中的多个过滤项目。

现在,工具提示将尝试移动到不太有妨碍的位置,并在光标悬停在弹出菜单上时会消失。



从设备睡眠状态恢复后,消息框对话框不再压缩到无法辨识的大小

消息框(例如“脱机模式”)现在在设备睡眠和唤醒时将保持正确的大小。



修复了未保存的更改对话框的窗口控件默认为不保存的问题

在以前的版本中,Fusion 的消息框在模板级别全局添加了窗口控件(右上角用于关闭的 X)。对于“未保存的更改”对话框,这会产生意外的副作用,即通过 X 关闭窗口的行为与单击“不保存”的行为相同。此对话框的窗口控件现在与单击“取消”的行为相同(就像按 Esc 键一样)。



应用程序更新进度现在会显示在 Windows 任务栏中

作为改进 Fusion 与 Win32 Shell 的集成的一部分,应用程序更新进度现在会反映在任务栏中,以便在 Fusion 位于后台时更易于了解其何时准备好重新启动。



修复了在隐藏进度条时 Fusion 会移动到其他应用程序之后的问题

触发进度条的某些工作流(例如刀具路径)会意外导致在命令完成后整个 Fusion 应用程序窗口都隐藏,而不是仅隐藏进度条本身。当这些工作流完成时,Fusion 不再因进度条隐藏而跳到其他应用程序之后。

[Windows] 修复了用于禁用高 DPI 缩放的选项

在 5 月版本后,在 Windows 上禁用高 DPI 缩放的应用程序首选项对于某些用户未按预期工作。对于出于兼容性目的需要此选项的用户,此问题现已得到修复。

9 条消息(共 18 条)

感谢高老师的分享! @Steven_Gao





Lynn Zhang
Community Manager


10 条消息(共 18 条)

360导出的程序不够全面 比如三菱系统的机床导出加工时一把刀具结束后没有主轴停止代码     关闭切削液时间太迟之类的一些问题不便于实际加工操作。

11 条消息(共 18 条)

导出的程序和实际加工操作不匹配。比如三菱系统里一把刀具加工完成后没有主轴停止。必须换刀时才停止。利用机器上的选择停止功能后主轴不停止转动。要手动改程序加代码才行。这样很不方便。
12 条消息(共 18 条)

您好!感谢您的反馈意见。

这可能是潜在的bug,但是很抱歉,中文论坛上没有这方面的经验可以帮您验证这个问题,建议您可以发到我们的英文论坛上去:https://forums.autodesk.com/t5/fusion-manufacture/bd-p/2070







Lynn Zhang
Community Manager


13 条消息(共 18 条)
joney1
回复: 198628701

修改下後處理,或强制換刀
14 条消息(共 18 条)

2024 11 新特性主要更新(1)

亮点

隆重推出今年的最后一次主要更新,其中包含一系列新功能和增强功能,旨在彻底改变您的工作方式。在此更新中,您将看到对可用性、数据管理、设计、工程图功能、电子器件和制造的重大改进。让我们来看看此版本中的一些亮点。

可用性和数据管理

  • 使用 Fusion Web 客户端复制设计及工程图
  • “主页”选项卡搜索增强功能
  • 可配置的条目编号方案 (Manage Extension)
  • 各种性能增强

设计

  • 即时配置
  • 配置网格实体
  • 配置云渲染支持
  • 配置表中的隐式抑制
  • 表单细分改进:一致的方向
  • 参数化体积晶格
  • 新的草图组
  • 紧固件库中的铆钉

工程图

  • 在一个工程图中支持多个配置
  • 自动化工程视图优化

电子器件

  • 折导线改进 - 平衡信号长度
  • 元件搜索库管理器改进
  • 快速布线工具的自定义铜间隙和铜宽度规则。
  • PCB 放置面板改进
  • 在库管理器中按元件名称进行搜索
  • 在“对齐”命令中添加了对构造线的支持

制造

  • 用于 3D 铣削精加工策略的更简单 4 轴加工
  • 增材制造过程仿真:从构建板中移除定向零件
  • 复制零部件以用于 3D 打印
  • 切入切出和连接修改
  • 减少了 3D 自适应次要下刀步距中的斜切
  • 接触法线的可视化
  • 水平和刀具侧刃加工策略中的加工/避开曲面支持

即将发生的更改

2025 3 月之后的重要操作系统支持信息
2025 年 3 月之后,Fusion 将不再完全支持 macOS 12 Monterey。为了继续开发具有最新改进的 Fusion,我们必须推陈出新并逐步淘汰对旧操作系统版本的支持。我们了解,对于此更改,您可能需要一些时间进行调整。因此,我们现在即让您知悉,以便您有充足的时间将操作系统更新为最新版本。

关于 Fusion 内容的新标准

2024 年 8 月,我们推出了新的 Fusion 内容存储标准,以保护我们存储的 Fusion 内容并最大限度缩短存储时间,即使您不再订购或使用 Fusion 之后也是如此。为了帮助轻松过渡到此新标准,最早在 2025 8 之前,对于任何相关存储期限已结束的非活动 Fusion 中心的可访问性都不受影响。

有关详细信息,请参见此处的常见问题解答

数据管理

Fusion Web 中提供同时复制工程图


在 Fusion Web 客户端中,现在可以复制设计并包含其工程图。复制设计文件时,系统将显示一个新屏幕,其中会显示所有相关设计工程图,并提供一个选项用于包含这些工程图。您还能够区分过期的工程图,这些工程图不会随设计一起复制。



可配置的条目编号方案 (Manage Extension)


可配置的编号方案使使用 Manage Extension 的组织可以定义其条目编号的格式,以便它们符合公司标准。管理员将在 Fusion Web 客户端中找到可用于定义其公司编号方案的新工具。定义方案后,您将能够从方案列表中进行选择,同时为其零部件分配编号,从而在生成编号时提供所需的灵活性。



了解有关编号方案的详细信息。



现在加入中心比以往更加容易





以前,如果您没有收到邀请您加入中心的电子邮件,或者如果从收件箱中滤除了该电子邮件,则您无法访问 Fusion 中心。现在为方便起见,我们在 Fusion 中心切换器中添加了已邀请您加入的中心,以及用于首次加入的选项。



搜索改进



基于零部件名称和零件代号特性在主页选项卡中搜索文件




在“主页”选项卡搜索中,现在可以基于确切的零件代号特性值或使用对零部件名称特性值的“包含”搜索来搜索文件。如果设计与零部件名称或零件代号匹配,则相应的文件将显示在搜索结果中。以前,您只能搜索文件名。



可以在主页选项卡中选择搜索范围




在 Fusion 的“主页”选项卡中,现在可以在搜索之前限制搜索范围。可以在您导航到的当前项目或文件夹中搜索文件或文件夹。

性能增强功能



每次更新,我们都会努力使 Fusion 比以往更快、更好。通过在性能方面进行投资,我们致力于通过每个版本来提高 Fusion 的速度和易用性。今年 11 月,我们有很多新特性要与您分享。以下是我们最喜欢的一些性能增强功能:



设计增强功能

  • 特性、质心和工程图工作流:显示特性、创建质心以及为具有大量替代的大型设计文件创建工程图时,相应性能提升高达 3 倍。
  • 创建零部件阵列:在 11 月版本中,为典型部件设计文件创建零部件阵列的速度比 9 月版本加快高达 40%。
  • 文件打开:在 2024 年 1 月 Fusion 更新和 2024 年 10 月 Fusion 更新之间保存的文件的打开速度加快大约 3.2 倍。此改进在包含制造数据的文件中最为明显,尤其是当激活的工作空间未设置为 CAM 时。



可用性增强功能

  • 注视命令:“注视”命令现在支持直接从时间轴选择草图或工作平面节点。
  • 按名称选择:“按名称选择”功能现在可以在浏览器中亮显并选择零部件,即使零部件不可见也是如此。

 设计

新的编辑初始位置 [EDIP] - 解锁 Fusion 一次自由移动




我们引入了一项新功能:“编辑初始位置”,使您可以直接从关联菜单修改零部件的初始位置。

以前,在将零部件插入到部件中或创建现有零部件的副本时,在初始放置期间会将实例准确地定位在所需的位置,一旦此位置确认后,任何进一步的调整都将在时间轴中生成新的移动特征。在初始放置期间精确定位零部件并确认后,对此位置的更改通常会在时间轴中创建新的移动特征。

当我们在实例上使用“固定到父对象”时,零部件会自动移动到其默认(初始)位置。系统将不考虑任何更改该零部件位置的下游特征。因此,无法将零部件放置在默认位置以外的任何位置,并且无法将该零部件固定到父对象。

新功能使您可以调整初始位置,而无需向时间轴添加新特征,从而简化设计过程。此功能适用于参数化建模和直接建模环境,也适用于在位编辑 (EIP) 模式和 PCB 封装生成器工作空间。

请务必注意“编辑初始位置”仅适用于没有任何外部几何参考的零部件,从而确保修改清晰且易于管理。此功能显著增强了在部件内定位零部件的灵活性和可用性。

新的草图组




现在,您可以在浏览器的“草图”节点内创建命名组,从而更轻松地组织和排序草图。这在处理包含许多草图的复杂模型时特别有用。 在草图组中,您将能够将草图移入或移出草图组,以及重命名和重新构造组。

组也可以相互嵌套以创建子组,从而改进结构。也可以通过拖放草图和组来重新组织组结构。

体积晶格现在是参数化的 (Design Extension)




体积晶格现在完全参数化。这意味着您现在将在时间轴中看到体积晶格特征,并能够使用参数表编辑值以及创建包含晶格结构的配置。

过去,体积晶格是 Fusion 内部的一个非参数化特征。这具有局限性,意味着在上游进行设计更改时需要手动进行更改。在 11 月版本中,“体积晶格”和“从晶格创建网格”命令是参数化的,这意味着它们将更加无缝地融入您的产品开发工作流。

我们还提高了 Fusion 中体积结构的可视化质量。使用 NTop For Fusion 附加模块的用户在从 NTop 平台导入复杂几何图元时将最清楚地看到这一点。

“体积晶格”命令可通过 Design Extension 获取。

在脱机模式下从工具栏插入衍生对象和插入零部件

我们知道有时候无法连接到 Wifi,当您与互联网断开连接时,可以通过 Fusion 脱机模式继续设计过程。在脱机模式下,大多数设计功能都可用,但插入零部件和衍生对象的功能不可用。在此版本中,我们通过启用这些功能来扩展脱机模式的功能,从而提供更完整的脱机设计体验。



将草图导出为 DXF 时将构造曲线导出为虚线



我们听到了用户反馈,需要在从草图生成的 DXF 文件中将构造曲线和直线导出为虚线。现在,我们的最新更新中已推出这项备受期待的功能。



改进了对解除关联的部件上下文的管理



如果部件上下文与驱动部件解除关联(由于移动、复制或删除设计),则链接可能会断开。现在,当断开部件上下文上的链接时,缓存的实体和草图将放置在浏览器中的新自定义组中,以便您可以轻松查找和管理以前与部件上下文关联的几何图元。

如果由于复制或移动从动零部件或驱动部件而使任何部件上下文解除关联,则系统会显示相关警告,并自动清理这些部件上下文。



表单细分改进:一致的方向

设计 > 造型 > 修改 > 细分

以前,对四边形面环使用“细分”时,分割的方向不一致。现在,“细分”会在选定面上一致地确定分割方向,为您提供更可预测的体验。



在位编辑期间现在提供曲面修剪

在位编辑期间已启用“曲面修剪”命令。

15 条消息(共 18 条)

2024  11   新特性主要更新(2)

紧固件库

紧固件库中新增了铆钉




每次更新,我们的团队都在努力使紧固件库更好地为您服务。为此,我们一直在倾听大家的反馈意见。在此更新中,我们向紧固件库添加了一个备受期待的新类别:铆钉。这意味着您现在可以使用紧固件库自动化工作流将“铆钉”添加到部件中。这是一个新类别,将与螺栓、螺母和垫片一起显示。在“铆钉”中,您会看到添加了 70 多个不同的铆钉系列。

对紧固件库的持续增强

我们很高兴地宣布,在 11 月的更新中,我们在库中添加了 700 个新系列。这些新系列主要基于 ANSI/ASME 标准。此增强功能直接源自用户提交的请求,反映了我们对于倾听您的需求并不断改进我们产品的承诺。

配置增强功能

即时配置














在 11 月版的 Fusion 中,我们为一些最常用的建模命令添加了配置选项卡,以便在建模时更轻松地配置相关方面,而不会中断设计流。

在创建或编辑可配置的特征时:

  • 正常使用特征选项卡上的控件来定义特征
  • 切换到新的配置选项卡
  • 选中要配置的方面
  • 单击确定完成该命令

您选中的每个方面都会以列的形式添加到配置表中,并且您可以继续建模,无需切换上下文。

您可以在以下命令对话框中找到新的上下文配置选项卡

实体:

  • 拉伸
  • 旋转
  • 扫掠
  • 放样
  • 加强筋
  • 光域
  • 凸雕
  • Box
  • 圆柱体
  • 球体
  • 圆环体
  • 螺旋扫掠
  • 管道
  • 圆角
  • 倒角

曲面:

  • 拉伸
  • 旋转
  • 扫掠
  • 放样
  • 直纹
  • 偏移
  • 边界填充
  • 面片

敬请期待,我们在未来版本中会支持其他命令。您希望我们接下来支持哪些命令?



了解有关 Fusion 配置的详细信息



配置表中的隐式抑制







在 11 月版的 Fusion 中,我们增强了在配置表中表示和处理隐式抑制特征的方式。

我们在表中添加了第三种状态:

  • 已解除抑制:在此配置中对特征解除了抑制。
  • 已抑制:在此配置中显式抑制了特征。
  • 已隐式抑制:在此配置中,特征已被上游特征隐式抑制。



隐式抑制的特征被上游特征抑制,该上游特征可能是也可能不是配置的特征。如果取消抑制上游特征,则隐式抑制的特征将恢复到其先前的状态。这在使用配置时可提供更清晰、更可预测的隐式抑制行为。



现在,系统还会准确反映未激活的配置行中特征的抑制状态,因此您无需激活行即可计算和了解抑制状态。我们还为表中的每个抑制图标添加了工具提示,以帮助您更好地了解抑制状态,并确定隐式抑制特征的上游依存关系。



了解有关可配置方面如何在 Fusion 中配置特征抑制的详细信息



对网格实体可见性/外观/材料的新可配置性支持




在 11 月版本中,我们将增加对网格实体的可配置性支持。现在,您可以在配置的设计中为网格实体配置以下方面:

  • 物理材料
  • 外观
  • 可见性

配置模式下,在浏览器中单击网格实体以显示其“配置”对话框。选中要配置的方面,它们将以列的形式添加到配置表中。



了解有关 Fusion 可配置的方面的详细信息



增强了对云渲染中的配置工作流的支持






到目前为止,如果要为每个配置创建一组渲染图像,则必须激活要渲染的配置,在已配置设计已激活的情况下保存其新版本,然后渲染图像。然后对每个配置重复该过程。这可能是重复性过程,并且需要您保存许多不必要的版本才能渲染配置集。

在此版本中,我们将增强对渲染服务中的配置的支持。现在您可以:

  • 激活所需的任何配置以创建图像
  • 调整设置
  • 渲染图像
  • 然后激活另一个配置并重复该过程

在需要渲染的每个不同配置之间,无需保存不必要的已配置设计版本。



了解如何在 Fusion 中渲染配置

工程图

在单个工程图文档中支持多个配置




到目前为止,当您记录配置时,必须为集中的每个配置创建和管理单独的工程图文档。



在 11 月版本中,我们增加了对单个工程图中记录的多个配置的支持:

  • 为同一工程图文档中的 2 个或更多配置创建视图集,只要它们是在同一已配置设计中定义的同级项即可。
    • 您甚至可以为同一张图纸上的 2 个或更多配置创建视图集。
  • 复制图纸,然后从浏览器或任何视图上的右键单击上下文菜单中,使用切换配置选择其他配置。
    • 将新的范围选项设置为视图集,可仅切换选定视图集中的配置。
    • 范围设置为工程图,可切换工程图文档中的所有视图。

了解如何在 Fusion 中创建配置的工程图



新的自动化工程图视图优化





今年早些时候,我们推出了自动化工程图,使您只需单击几下即可为设计创建工程图、图纸、视图和尺寸标注。已经有一些用户反馈,希望改进通过自动化流程生成的视图。我们现在优化了自动化视图创建过程,以避免创建不需要的/相似的视图。

16 条消息(共 18 条)

2024  11   新特性主要更新(3)

电子器件

 改进 + 新增了对过孔、焊盘和 SMD 的阻焊层和焊膏蒙板支持


阻焊层是应用于 PCB 的保护层,用于使铜迹线绝缘并防止意外焊料桥接。焊膏蒙板是由电路板部门制作的薄金属板,用于在指定的焊盘上涂上精确量的焊膏,确保在焊接过程中准确放置元件。请查看我们有关层的最近博客帖子,以更好地了解 Fusion Electronics 层的功能。

在此更新中,我们在库示意图编辑器中增加了对阻焊层和蒙板的更多控制。现在,您可以更好地控制 PCB 设计中的曝光 PAD、SMD 和过孔类型。新的栅格式蒙板配置支持更精确地涂上 SMD 焊膏,可在波动焊过程中将元件保持在适当的位置。



折导线和快速调整


在 PCB 上创建折导线涉及将迹线更改为波浪形或蛇形路径,以增加其长度。这对于平衡迹线之间的信号延迟以及在高速电路中保持定时和信号完整性至关重要。此更新为“折导线”命令提供了直观的界面,在该界面中可以指定长度、公差和间隙间距。使用差分对时,“折导线”命令会自动调整以匹配最长迹线的长度,从而简化设计过程。



快速调整是快速布线系列中必不可少的新成员。它使您可以快速调整单条迹线、差分对或一组迹线的长度,从而灵活地匹配最长迹线或设置特定长度。该界面还使您可以定义振幅和间隙间距,从而精确控制迹线调整并确保在整个设计中实现最佳信号对齐。



与构造线对齐



在最新版本的 Fusion 中,我们推出了一项增强功能,允许使用在 Fusion Design 或三维工作空间中定义的构造线无缝对齐 PCB 资源。此功能支持紧密集成的工作流,使 Autodesk Fusion 成为消费产品设计的理想选择,在单个统一平台中弥合机械与电子工程的差距。



Fusion 的机电功能消除了传统的文件转换障碍,可实现更顺畅的跨领域协作。构造线功能使机械工程师直接在 PCB 布局上绘制参考线和形状,从而指导电子工程师精确放置元件。最近的这项更新将使电子工程师能够利用“对齐”命令沿着这些构造线准确定位资源,通过为元件行、出线孔等提供清晰的参考来加快设计过程。这种简化的方法缩短了设计时间,并确保为复杂的消费类电子产品项目提供更高的精度和更好的对齐。



了解如何对齐对象



Fusion PCB 工作空间中提供放置面板



在特定情况下,在没有链接原理图的情况下设计 PCB 会非常高效。对于简单的电路或原型(例如 LED 驱动器或基本电源板),绕过原理图可加快工作流,并且非常适合进行快速迭代。该方法在逆向工程中也非常有用,因为在逆向工程中原始原理图可能不可用,并且对于现有布局细微修改(如添加测试点或重新定位连接器),创建完整的原理图是多余的。借助 Fusion 中的最新更新,现在可以直接在 PCB 工作空间中访问元件放置面板,从而进一步简化了设计流程并提高了这些情况下的效率。



快速布线遵循 DRC 自定义规则




我们的最新更新显著改进了 PCB 设计约束,从单个全局设置转变为划分在首选项和设计规则之间的更精细结构。设计规则现在为常规规则和自定义规则提供单独的部分,并且自定义规则引入了一系列灵活选项,可满足各种电路板部门或 PCB 复杂性所需的特定约束。此外,Fusion 的快速布线功能(一套旨在简化 PCB 布线的交互式工具)现在完全支持“设计规则”对话框中定义的自定义规则,支持通过根据您的规格精确定制的工具来更快、更高效地完成设计。



按名称搜索元件




为您的原理图 Fusion 设计查找合适的零件至关重要;此 Fusion 更新让该操作变得更加简单。现在,您可以直接在库管理器(可从放置面板访问)中搜索零件。在库管理器过滤器中键入要查找的零件名称的一部分,您将获得包含该元件的库列表。此功能非常有用,尤其是当您想使用由特定库管理员或供应商创建的零件时。通过清晰查看所有可用选项,为您的设计选择理想的零件变得简单高效,从而帮助您节省时间和资源。



允许在三维 PCB 工作空间的 PCB 孔中选择面




在 Fusion 三维 PCB 工作空间中,您现在可以选择用于放置孔的确切平面,从而采用与“设计”工作空间中相似的行为。该方法支持参考功能以进行精确放置,二维 PCB 编辑器将采用该行为。此增强功能可确保机械和电子设计之间的工作流更加顺畅,使您能够无缝对齐安装点和支架位置,最终有助于实现更紧密且可制造性更高的产品设计。



库交换更新




在消费产品电子设计中,经常会遇到原理图中的元件需要更换为替代品的情况 - 无论是由于更好的定价、供应链限制还是可能影响制造时间表的零件可用性变化。Fusion 的库交换功能可以无缝进行此更换,您只需单击几下即可在整个设计中高效地更换零件。在此更新中,“库更新”对话框将提示您为设计的所有元件选择新的封装变体。传统上,系统对于每个实例都会提示您,而通过此新实现,可以更加轻松地使用变体选项更新原理图。



修复:

  • 当用户具有与过孔缝合对象连接的顶部和底部多边形时,将显示无效的天线。系统不应显示天线,因为顶部底部灌铜多边形是通过过孔缝合对象中的过孔连接的。
  • 设计规则检查无法标记样条曲线轮廓与管线之间的重叠。这是一个回归问题;此检查在旧版 Eagle 9.6.2 中可以正常工作。
  • 修复了使用用户选择的库替换当前库时,电路板设计管理器中发生崩溃的问题。这种随机崩溃通常发生在执行了许多库交换操作之后。
  • 从具有参考几何图元的草图创建关联 PCB 时,可能会出现以下情况:在执行“推送到二维 PCB”后,三维 PCB 上的某些孔无法正确显示,从而导致对孔是否仍然存在产生混淆等问题。该客户报告称此错误已修复,孔现在应该可以正确显示。
  • 放置面板现在将记住您上次为每个元件选择的变体,以及上次为每个变体选择的属性集。
  • 现在,当打开现有文档时,无标题的电子器件文档选项卡将自动关闭。
17 条消息(共 18 条)

2024  11   新特性主要更新(4)

仿真

更新了注射成型仿真材料数据库

注射成型仿真材料数据库已更新,提供更全面的材料和制造商数据库:

  • 添加的新材料总数:216
  • 更新的材料总数:121
  • 删除的材料总数:
  • 添加的新制造商数:
  • 删除的制造商数:
  • 新的材料总数:13423
  • 新的制造商总数:615

制造

用于 3D 铣削精加工策略的更简单 4 轴加工 (Manufacturing Extension)



“4 轴加工类型”选项现在可用于所有 3D 精加工铣削策略,以便更轻松地使用 4 轴或 4+1 轴加工。此外,还附带了一些选项,以便更轻松地在 4 轴和 5 轴刀具路径上获取安全连接移动,从而能够相对于圆柱体、球体或倾斜平面定义高度。



了解如何创建 4 轴刀具路径



切入切出和连接修改 (Manufacturing Extension)




Manufacturing Extension 中引入了新的刀具路径修改,允许在刀具路径上调整切入切出和连接,而无需完全重新计算。这不仅大大缩短了调整刀具路径的编程时间,还使用户可以解决通过单独改变策略参数可能难以解决或无法解决的问题。



该修改将允许更新所有切入切出和连接或手动进行选择。用户可以控制间隙几何图元(平面、圆柱体、球体),以及间隙和退刀高度、开始和结束位置、快速连接、过渡和切入切出。



在大多数情况下,默认的切入切出和连接修改参数应与基本刀具路径参数高度匹配,并且可以在切入切出和连接修改中创建表达式以参考基础刀具路径、父刀具路径或刀具。

选择要修改的切入切出时,Fusion 将突出显示相应的连接,以指示出于必要也将更新该连接以匹配新的切入切出。



了解如何修改切入切出和连接



改进了在 Mac 上计算陡峭面和浅平面以及使用碰撞避让的刀具路径时,对多个核心的使用。(Manufacturing Extension)

以前,在 Mac 上计算陡峭面和浅平面刀具路径以及使用碰撞避让的刀具路径仅限于在计算阶段使用四个核心。现在改进了对 Mac 上多核计算的支持,从而取消了此限制。现在,当 Mac 用户在计算这些刀具路径时,将能够更好地利用其计算机上的所有核心。



对平坦面加工的改进 (Manufacturing Extension)

对平坦面加工刀具路径中壁旁边的闭合轮廓路径上的进刀移动进行了改进。现在,我们添加了略微倾斜的水平圆弧移动,以降低刀具在进入和退出轮廓路径时在零件壁或底面上留下痕迹的风险。



我们还显著减少了刀具路径在离开开放型腔时绕过拐角滚动的情况。相反,刀具路径将以直线运动离开型腔,使模型上的锐角完好无损。



螺纹加工:对于启用了使用固定循环的情况使用退刀策略

现在,对于启用了固定循环的车削螺纹操作,允许在加工路径之间进行最小量的退刀。



减少了 3D 自适应次要下刀步距中的斜切







此增强功能侧重于使用改进的曲面细分来减少仅移除极少量材料的切削。如果改进的细分出现问题,可以使用一个可选功能(称为“旧版曲面细分”)还原改进的细分。



水平和刀具侧刃加工策略中的加工/避开曲面支持




加工曲面和避开曲面的新表(包括夹具保护)现在已添加到水平和刀具侧刃加工策略。此增强功能彻底改变了您使用刀具路径的方式,使您可以更好地控制要加工和不要加工的内容。



接触法线的可视化




现在,在“刀具路径数据”对话框设置中提供用于显示接触法线和刀具轴的选项。它将显示具有可用接触法线的刀具路径上每个刀具路径点的接触法线。此功能将帮助您更好地可视化刀具轴,尤其是在多轴移动中,此外还可帮助您确定基础模型数据或三角剖分是否存在潜在问题



探测形状拟合现在可用于探测毛坯 (Manufacturing Extension)



探测形状拟合是一种替代探测方法,它扩展了探测形状的功能,使您可以探测无法使用标准探测周期测量的倾斜面、孔和凸柱。



现在,探测形状拟合已得到增强,通过在“几何图元”选项卡使用“探测模式 - 毛坯”来支持探测毛坯(例如“固定尺寸方体”或“相对尺寸圆柱体”)。这为测量毛坯的几何形状提供了类似的扩展探测功能,例如在应用刀具朝向的情况下进行探测,或检查不对称或不相等的公差。



初始版本的“探测形状拟合”功能一样,您必须将测量结果导入 Fusion 进行评估,并且需要具有“检查表面”功能的后处理器。



了解有关探测形状策略的详细信息。



改进了对网格实体的轮廓选择支持



轮廓选择功能已得到改进,可为网格实体生成更准确的边界。以前,轮廓选择功能有时会创建围绕网格但不紧跟网格形状的超大边界。现在,轮廓选择功能将提供紧跟网格形状的更准确边界。现在,“首选项”中提供了一项设置(“旧版网格轮廓”),使您可以在发现问题时恢复以前的行为。



Iscar Tool Advisor 附加模块




该附加模块将 Fusion 连接到 Iscar Tool Advisor,后者有助于根据使用的机床、切削的材料、特征、零件几何形状等推荐切削刀具。每个刀具都附带相应的推荐进给量和转速,以帮助提供加工基准,并有助于为特定作业自动选择刀具。



该附加模块可以在 Autodesk App Store 上找到,并在“制造”工作空间中使用。

增材制造



增材制造过程仿真构建板中移除定向零件 (Manufacturing Extension)

现在,可以通过在 X 方向或 Y 方向上进行定向切削或使用默认的单步移除来仿真从构建板上移除零件的过程。 启用定向移除后,在过程仿真接近尾声的四个时间步中会逐渐切除构建板。



了解有关增材制造过程仿真的详细信息。



复制零部件以用于 3D 打印




现在,您可以在 3D 打印机构建区域/体积的上下文中复制其零部件。过去,如果要创建同一零件的多个 3D 打印副本,必须先复制零部件,然后才能在“制造”工作空间中创建增材设置。在此版本中,您可以在增材设置中创建零部件的其他副本。



新的“复制”命令可在关联的制造模型中创建选定零部件的实例,并将新创建的零部件添加到激活的设置。放置新实例时,有 3 个选项可供选择。您可以在与原始实例相同的位置创建新实例,以便可以使用“增材排列”手动或自动重新排列它们。或者,您可以使用边界盒方法在 X、Y 和 Z 轴上创建零件阵列,亦或使用我们在 9 月引入的真实形状算法,沿单个轴创建零件阵列。“真实形状”选项可提供最佳结果,使零件尽可能接近,因为零件之间的间隙依赖于零部件真实形状而不是其边界框。



了解如何复制零部件



提高了 MPBF 过程仿真的精度 (Manufacturing Extension)







现在,可以在金属粉末床工艺仿真中启用结构塑性。 此设置会生成更小、更精确的最后位移结果。 它会在零件冷却至室温后且在从构建板中取出之前,在分析结束时添加塑性步骤。 结构塑性会增加一些计算时间,因此通过禁用结构塑性可以加快仿真速度。



了解有关增材制造的过程仿真的详细信息。

API

对草图中的旋转轮廓的 API 支持

API 支持创建和编辑旋转轮廓的新功能,这些轮廓通常用作 CAM 中车床操作的输入。



轻松访问联接位置

以前,要获取联接、快速联接或联接原点的位置,必须从用于创建联接的几何图元中推断出它。使用几何图元获取位置并不直观,并且如果在创建联接后修改了几何图元,则会出现问题。API 现在支持通过在 Joint 对象上提供 geometryOneTransform 和 geometryTwoTransform 特性,以及在 JointOrigin 和 AsBuiltJoint 对象上提供 transform 特性来直接获取位置。



创建缩略图

现在,您可以生成零部件的缩略图。创建缩略图时使用的是 Component 和 FlatPatternComponent 对象的新 createThumbnail 方法。



SelectionCommandInput 增强功能

SelectionCommandInput 中添加了一项新功能。当一个命令对话框上有多个 SelectionCommandInput 时,

一次只能有一个 SelectionCommandInput 处于激活状态。以前,这些输入共享单个内部选择集。这意味着每个 SelectionCommandInput 都可以选择实体,并且每个 SelectionCommandInput 都会记住在实体处于激活状态时选择的实体。但这也意味着,一旦选择了实体,就无法再次选择它,因为它已经在共享选择集中。该增强功能使您可以为每个 SelectionCommandInput 指定它是否有自己的选择集。如果启用,则由一个 SelectionCommandInput 选择的实体还可以由另一个 SelectionCommandInput 重新选择。定义此行为是使用 Command 对象的 hasDistinctSelectionSets 特性完成的。此特性的默认行为是 false,因此存在一个选择集,这是以前的行为。



此外,还提供一项增强功能,用于控制启动命令时已选择的实体是否对命令的 SelectionCommandInputs 可用。以前的行为是它们一直可用。现在,SelectionCommandInput 对象上具有 isUseCurrentSelections 特性,可用于选择是否考虑它们。将此特性设置为 False 将完全忽略当前选择。



重新定义对引用的原始变换

将零部件(引用)添加到设计中时,可以在初始放置期间重新定位它。Fusion 现在支持在放置引用后编辑其初始位置。API 还通过 Occurrence 对象的新 initialTransform 特性支持此功能。



并非所有引用都具有可编辑的初始位置。例如,如果对引用进行阵列化,则无法更改为阵列创建的引用的初始位置。isVaildForEditInitialPosition 特性会告知您是否可以修改初始位置。



使用 ASM 快速计算实体的轮廓

通过添加 createProjectedBodyOutline 方法,增强了 TemporaryBRepManager。此方法类似于草图中的“投影”命令,它支持将实体投影到草图上,从而以草图曲线的形式创建实体轮廓。使用新的方法,不会创建永久实体,结果是一个临时的 BRepBody,其中包含一个或多个表示实体“阴影”的面。



此方法使用 ASM (Autodesk Shape Manager) 的快速计算功能来计算实体投影到指定平面上的轮廓。这比使用“投影”命令更快、更可靠。在某些情况下,“投影”命令不会生成闭合曲线。该新方法会返回更可靠的结果,尽管在某些情况下,结果将使用您定义的公差进行近似计算。



客户报告的修复

对齐形状特征的延伸提供准确的预览

2023 年 7 月版本中增加了“对齐形状特征的延伸”以增强开放链选 - 它支持同时更改多个延伸值,并且图形预览可帮助您为延伸设置适当的值。最近的回归意味着不显示图形预览。此问题现已修复,图形预览可正确显示。



连接的刀具路径的补偿箭头会正确显示

几何图元选择使您可以在创建新操作时节省时间 - 您可以重复使用上一操作中的轮廓,并且如果需要,还可以选择更改补偿值。预览中存在图形显示问题 - 新操作的补偿箭头显示经常出错,因为它显示的是原始操作中的补偿箭头方向。此问题现已修复。



了解有关几何图元选择的详细信息。



修复具有空刀具路径的残料加工

残料加工会跟踪先前操作中的剩余毛坯,但存在空刀具路径问题。(在自动化 CAM 编程中,当缺少特定特征时,通常会出现空操作或空刀具路径问题。)出于残料加工目的,可以忽略空刀具路径,并且应从上一个操作获取剩余毛坯。以前存在一个错误,即空的刀具路径确实影响了残留模型,使其无法用于后续操作(解决方法是抑制空刀具路径)。此问题现已解决。



Mac 启动挂起问题

我们解决了由于在 Mac 上加载 Protein 库而导致 Fusion 在启动期间挂起的问题。



修复了浏览器问题

我们修复了以下问题:如果新名称短于原始名称(例如,从 Body1 更改为 Body,从 1234 更改为 1),则无法重命名“零部件浏览器”节点。



[Windows] 拖动 Fusion 参数窗口不再收缩

我们修复了一个仅存在于 Windows 系统中的问题:当您拖动 Fusion 应用程序框架时,

 “参数”对话框(以及其他对话框)的窗口大小会收缩。



[Windows] 拖动 Fusion 应用程序窗口时取消停靠的命令窗口将不再四处乱跳

我们修复了 Windows 客户端存在的一个问题:移动 Fusion 主应用程序框架时,取消停靠的命令窗口会晃动。它们现在应该留在原地。

Mac 用户不受影响,因为他们的命令窗口会在应用程序框架移动时隐藏。



修复了从时间轴中删除特征后浏览器节点卡在亮显状态的问题

我们修复了以下错误:从时间轴中删除特征会导致模型浏览器中利用该特征的实体节点保持永久亮显状态。



修复了右键单击时间轴特征菜单的问题

我们修复了以下问题:如果亮显某个特征,则在浏览器中的实体上单击鼠标右键会显示时间轴菜单。

Insider 计划

想要在将最新内部版本面向公众发布之前的一个月与 Autodesk 社区进行更多交流、使用 Insider 预览并对其进行测试吗?看看 Fusion Insider 计划吧!Autodesk Fusion Insider 计划可让您比公众提前 3 到 4 周访问 Fusion 的下一版本以及所有新功能、改进和修复。作为成员,您将从内部了解我们何时部署更新、新特性和后续更新。您还有机会参加专属活动、试用预发布功能,并直接向产品团队提供反馈。

18 条消息(共 18 条)

@Steven_Gao 感谢高老师的更新分享!





Lynn Zhang
Community Manager


找不到想要的内容?向社区提问或分享您的知识。

到论坛发帖

”
