استراتيجيات تجميع الكبيرة في Inventor أوتوديسك - جزء 3

[#1]

ملاحظه: تمت كتابة هذه المقالة ونشرها باللغة الإنجليزية وهي نسخة مترجمة من النسخة الأصلية هنا.

مقدمة إلى مركز المحتوى في Autodesk Inventor

مركز محتوى Inventor هو مكتبة مدمجة للمكونات / الأجزاء القياسية. تشمل الأجزاء / المكونات السحابات ، ومكونات العمود ، والأشكال الهيكلية ، ميزات ، وأجزاء الصفائح المعدنية (الأزرار ، والصواميل ، والمواجهات) ، والأنابيب ، والأنابيب. تمارس هذه المكونات / الأجزاء الالتزام الصارم بالمعايير الدولية. تشمل المعايير المتوفرة داخل هذه المكتبة ISO و DIN و ANSI و JIS و GB و GOST و BSI و Parker. تجدر الإشارة إلى أن المكتبة يتم تحديثها باستمرار بإصدارات Inventor جديدة متتالية ، إذا كانت هناك تحديثات للمعايير الحالية أو إنشاء معايير أحدث ، مما يضمن الامتثال والتوافق مع أحدث معايير الصناعة العالمية.

يمكنك التفكير في مركز المحتوى كقاعدة بيانات لملفات الأجزاء التي يتم تعريف هندسة تصميمها بمعلمات (وهي كذلك). ثم يتم تنظيم المعلمات بدقة وتخزينها في شكل جدولي منظم ، في صفوف وأعمدة ، في قاعدة البيانات. يؤدي هذا إلى أوجه تشابه مع كيفية تنظيم البيانات في جدول بيانات Excel. بأخذ الترباس كمثال ، يمكن أن يمثل كل صف معيارا فريدا ، حيث من المحتمل أن تحدد الأعمدة خصائص الجزء المحدد ، مثل الحجم ونوع الخيط وما إلى ذلك. تحصل على التدريبات.

تحميل وتفريغ مكتبات مركز المحتوى من وإلى مشروع

لتحميل معيار في التصميم الخاص بك هو إضافة مكتبة مركز المحتوى المقابلة إلى المشروع النشط. تضمن هذه العملية توفر الأجزاء / المكونات القياسية فقط المرتبطة بتلك المكتبة المعينة للاستخدام داخل المشروع النشط.

يعني تفريغ معيار إزالة مكتبة مركز المحتوى الخاصة به من المشروع النشط ، مما يقيد الوصول إلى الأجزاء / المكونات القياسية المرتبطة. يعمل هذا على تبسيط عملية التصميم الخاصة بك عن طريق قصر المحتوى المتاح على المعايير ذات الصلة اللازمة لمشروع معين فقط. تقليل الأخطاء والفوضى في المقابل.

2024 نهائي PNG

لماذا هذا ضروري؟

بشكل تراكمي ، تحتوي مكتبة Content Center تقريبا على أكثر من 1 مليون شكل مختلف من المكونات / الأجزاء القياسية (لا ، هذا ليس خطأ مطبعيا!). هذا ، بالتالي ، يعني Inventor سيستغرق المزيد من الوقت للبحث عن هذه البيانات وفهرستها في المكتبة أثناء وضع الجزء / المكون في تجميع الخاص بك. تذكر أن الجزء موجود فقط كتعريف ملف جزء في قاعدة البيانات ، وليس كهندسة ثلاثي الأبعاد (3D) صلبة.

يتم حساب هندسة المكون / الجزء في المثيل الذي يتم وضعه فيه في تجميع بناء على بيانات الإدخال التي تقدمها Inventor عبر مربع الحوار. المزيد من وقت البحث يعني المزيد من الثواني الضائعة في انتظار Inventor لحل استعلامك بناء على بيانات الإدخال التي ستقدمها ، ويمكن أن يتضاعف هذا بسرعة عند العمل مع التجميعات الكبيرة. أيضا ، من الناحية الواقعية ، لن تحتاج إلى كل هذه الاختلافات 1M + للأجزاء / المكونات في تصميماتك. هذا هو السبب في أنه من الضروري تحميل المعايير ذات الصلة بمشروع تصميم معين فقط وتفريغ / إزالة ما هو غير مطلوب.

خطوات إلغاء تحميل مكتبات مركز المحتوى وتحميلها إلى مشروع نشط:

لتحميل مكتبة معينة في مشروع نشط:

• قم بتشغيل Inventor ، وسيتم الترحيب بك بواجهةالصفحة الرئيسية الافتراضية. يجب ألا تكون أي ملفات مفتوحة في هذه المرحلة. إذا كان هناك ملف (ملفات) Inventor نشطة / مفتوحة ، فتأكد من إغلاقها ، خاصة إذا قمت بتكوين Inventor لفتح جزء أو قالب معين عند تشغيله.
• انتقل إلى مربع الحوار محرر المشروع وتأكد من أن المشروع الهدف نشط.

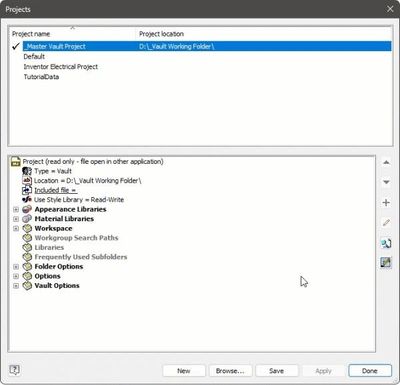

مربع الحوار "محرر المشروع"

• في الزاوية السفلية اليسرى من مربع الحوار هذا، انقر فوق الزرتكوين مكتبات مركز المحتوى. ثم يتم استقبالك بمربع الحوارتكوين المكتبات.

الزر "تكوين مكتبات مركز المحتوى" في أسفل اليمين

• في عمودالاسم من مربع الحوار هذا ، حدد المعيار المطلوب الضروري لمشروعك المستهدف وحدد وقم بإلغاء تحديده عند الضرورة في عمودقيد الاستخدام المقابل. انقر فوقموافق عند الانتهاء من سريان التغييرات وبالتالي إغلاق مربع الحوار هذا.

مربع الحوار "تكوين المكتبات"

• هذه هي الطريقة التي تقوم بها بتحميل وتفريغ مكتبات معينة من وإلى مشروع مستهدف.
• مرجع الفيديو أدناه:

وضع ملفات مركز المحتوى التي تم تكوينها في تصميمك

بمجرد الانتهاء من التكوين أعلاه ، يمكنك أخيرا وضع ملفاتمركز المحتوى المطلوبة في تصميمك بسهولة.

• انتقل إلى علامة التبويبAssemble ، وحدد موقعلوحة المكون ، وانقر فوق رمز السهم أسفل أداةوضع. يكشف هذا عن قائمة منسدلة حيث يمكنك الوصول إلىوضع من مركز المحتوى.

مكان من مركز المحتوى PNG

• انقر علىوضع من مركز المحتوى. ثم يتم الترحيب بك من خلال مربع الحواروضع من مركز المحتوى .  من هنا ، حدد موقع الجزء الذي تريد وضعه في تجميع الخاص بك.  لاحظ أنه يتم تجميع المكونات في فئات فريدة في ناحيةعرض الفئة على جزء من نافذة البرنامج الأيسر من مربع الحوار هذا.

مربع الحوار "وضع من مركز المحتوى"

مزايا

• يسهل الوصول المقيد إلى معايير وأجزاء محددة مطلوبة لمشروع معين ، مما يمنع مخاطر الأخطاء الناجمة عن الوصول إلى المعايير واستخدامها من مكتبة غير مصرح بها أو مختلفة.
• إنه موفر للوقت لأن المكونات المصرح بها من معيار معين "جاهزة" ويمكن الوصول إليها بسهولة عند الحاجة لمشروع تصميم معين ، مما يقلل من الحاجة إلى تصميم الأجزاء / المكونات من البداية.
• يسهل الامتثال بالمعايير، خاصة لمناطق العالم التي تستخدم معيارا محددا فقط داخل مكتبة مركز المحتوى. على سبيل المثال ، إذا كانت شركة تصميم تعمل في بلد يستخدم معيار ISO فقط ، فيمكنها تقييد الوصول إلى المعايير الأخرى ، وبالتالي فرض الامتثال بالقوانين التنظيمية.
• هناك جانب من جوانب المرونة حيث يمكنك تحميل وتفريغ مكتبات محددة لتناسب العملاء المختلفين في جميع أنحاء العالم. أنت لست مقيدا بمعيار واحد إذا كانت اللوائح في بلدك تسمح بذلك.
• تحسين الأداء. قد تسأل ، كيف؟ عندما تقوم بإلغاء تحميل مكتبات Content Center التي لا تحتاجها لمشروع معين ، فإن Inventor يضيق شجرة البحث / المسار من أكثر من 1 مليون مكون مختلف متاح في المكتبة إلى بضعة آلاف أو مئات فقط. هذا يقلل من وقت البحث والفهرسة ويحرر ذاكرة النظام للمهام الأخرى كثيفة التصميم. يمكن أن يكون هذا مفيدا جدا عندما يكون لديك موارد نظام محدودة. إنها الأشياء الصغيرة.
• يؤدي إنشاء وتثبيت/تحميل مكتبات مركز المحتوى المخصصة التي تستخدمها أنت أو شركتك فقط إلى تقليل الفوضى وتوفير مساحة التخزين، سواء على الأجهزة الفردية أو على أقراص تخزين الشبكة.

مساوئ

• قد يستغرق تحميل مكتبات مركز المحتوى التي لا تحتاجها لمشروع معين بضع ثوان لإعدادها. ومع ذلك ، قد لا يكون هذا منطقيا بالنسبة لمشروع واحد بسيط لمرة واحدة قد يحتاج فقط إلى حوالي ثلاثة أو أربعة أجزاء من مركز المحتوى.
• قد يستغرق إعداد مكتبة "مركز محتوى" مخصصة من مكتبة "مركز المحتوى" الافتراضية لك أو لفريق التصميم بضع دقائق. ومع ذلك ، فإن فوائد هذا الإجراء ستؤتي ثمارها على المدى الطويل.

ملاحظه:

• من المناقشة أعلاه ، يمكنك استنتاج أن مكتبات مركز المحتوى المثبتة فقط متاحة للاستخدام في التجميعات الخاصة بك عند استخدام أداة "وضع من مركز المحتوى". انتقل إلى لوحةالمكون في علامة التبويبAssemble للوصول إلى أداة "وضع من مركز المحتوى".

مكان من مركز المحتوى PNG

• يسمح لك Inventor بإنشاء مكتبات مخصصة بناء على المعايير المتاحة لك أو لفريقك / شركتك. عند مشاركتها عبر شبكة ، يمكن أن تكون هذه المكتبات مفيدة في البيئات التعاونية ، مما يضمن أن فرق التصميم تقرأ من نفس الصفحة.
• مكتبات مركز المحتوى في Inventor للقراءة فقط. هذا يعني أنه لا يمكنك تعديلها. لإجراء أي نوع من التعديلات أو التغييرات ، ستحتاج إلى إنشاء مكتبة مركز محتوى مخصصة وإجراء هذه التعديلات من هناك.
• طوال هذا مدونة ، تم استخداممكتبة مركز المحتوى الافتراضية ومكتبة مركز المحتوى القياسية بالتبادل.

شكرا جزيلا لك@michaelrythomas على تزويدي بلقطات الشاشة المستخدمة في هذا مدونة.

أراك في مكان ما!

ينتهي.
