Das ABC der Klassifizierungssysteme in Revit: Uniformat, Omniclass und MasterFormat

[#1]

 Anmerkung: Dieser Artikel wurde auf Spanisch verfasst und veröffentlicht und ist eine Übersetzung aus dem Original.

In diesem Artikel werden wir über dieideale oder normative Verwendung der KlassifikationssystemeUniformat, MasterFormat und OmniClass in Revit sprechen, basierend auf ihrer ursprünglichen Definition, ihrer formalen Struktur und ihrer Anwendung während des gesamten Lebenszyklus eines BIM-Projekts.

 

Wir wissen, dass viele Büros in der Praxis diese Systeme an ihre spezifischen Bedürfnisse anpassen Felder wiederverwenden, Strukturen kombinieren oder sogar bestimmte Klassifikatoren weglassen, um der Einfachheit oder dem lokalen Kontext gerecht zu werden. Wenn Sie sich dafür entscheiden, ist das in Ordnung:Jeder Workflow kann und sollte sich entsprechend seiner Ziele und Ressourcen weiterentwickeln.

 

Wenn Sie jedoch wissen,das sein sollte können Sie fundierte Entscheidungen treffen, Ihre Strategie gegenüber anderen Teams oder Institutionen rechtfertigen und die Interoperabilität mit anderen Plattformen und Standards verbessern.

Woher kommen diese Klassifikationssysteme?

 

Warum wurden sie erstellt?

 

In der Baubranche war derUmgang mit technischen Informationen schon immer eine Herausforderung: mehrere Akteure, umfangreiche Dokumente, unterschiedliche Detaillierungsgrade und Mehrdeutigkeiten in der Interpretation. Klassifikationssysteme entstehen, umdrei Schlüsselprobleme zu lösen:

 

1. Standardisieren Sie die Fachsprache zwischen Architekten, Ingenieuren, Bauherren und Kunden.

1. Erleichterung der Organisation und Konsultation von technischen Informationen (Spezifikationen, Kosten, Pläne, Wartung).

1. Verbessern Sie die Kommunikation und Rückverfolgbarkeit in technischen Dokumenten und Steuerungssystemen.

Wie werden sie geboren?

 

Uniformat

 

• Entwickelt von: ASTM (American Society for Testing and Materials) in den 70er Jahren.

• Motivation: Ermöglichen Sie Kostenschätzungen und Vergleiche zwischen Bausystemen in frühen Phasen.

• Ursprünglich nicht für BIM konzipiert, sondern fürvorläufige Budgets und Arbeitsplanung durch Systeme.

MasterFormat

 

• Entwickelt von: CSI (Construction Specifications Institute) und CSC (Construction Specifications Canada).

• Jahr: Erste Fassung 1963; moderne Version (50 Divisionen) im Jahr 2004.

• Motivation: Standardisieren SieMaterialspezifikationen, Ausführungsmethoden und Bautätigkeiten in Vertragsdokumenten.

• Weit verbreitet in Nordamerika, insbesondere für Bauspezifikationen.

OmniClass

 

• Entwickelt von: CSI in Zusammenarbeit mit dem OCCS Development Committee, veröffentlicht im Jahr 2006.

• Motivation: Schaffung einesmultidimensionalen Systems, das mit internationalen Normen (ISO 12006-2) kompatibel ist undalles, was in einer gebauten Umwelt existiert klassifizieren kann: Produkte, Funktionen, Räume, Prozesse, Dokumente, Akteure usw.

• Von Anfang an für digitale Umgebungen und Datenbanken konzipiert, wenn auch nicht ausschließlich für BIM.

Können sie außerhalb von BIM verwendet werden?

 

Ja. Tatsächlichso wurden sie geboren

 

Obwohl sie heute tief in BIM integriert sind, sind diese Systeme immer noch nützlich inanalogen oder hybriden Prozessen, wie z. B. Datenbanken, Excel-Zitaten oder gedruckten Dokumentationen.

 

Sie müssen keine Revit- oder BIM-Software verwenden, um diese Klassifikatoren anzuwenden. Aber wenn Sie BIM einsetzen, unerlässlich, um ihr volles Potenzial auszuschöpfen.

Was sind also Klassifizierungssysteme?

 

Es handelt sich um hierarchische Strukturen, die Informationen überElemente, Produkte, Aktivitäten, Funktionen und Räume der gebauten Umwelt gruppieren. In Revit werden sie verwendet, um Objekte zu kategorisieren und Folgendes zu erleichtern:

 

• Technische Unterlagen

• Budgets und Kosten

• Brille

• Interoperabilität

• Asset Management & Wartung

Beziehung zum Gebäudelebenszyklus

 

Bei BIM wird derLebenszyklus des Gebäudes in Schlüsselphasen unterteilt:

 

1. Planung und Vorkonstruktion

1. Entwurf (schematisch, detailliert und Konstruktion)

1. Konstruktion und Montage

1. Betrieb und Wartung

1. Abbruch oder Wiederverwendung

Uniformat: Klassifizierung nach Funktionen oder Systemen

Was ist es?

 

Uniformat (ASTM E1557) klassifiziert Elementenach funktionalen Systemen wie Fundamenten, Strukturen, Hüllen, Oberflächen usw.

Wie ist es aufgebaut?

 

• A100: Unterbau

• B100: Überbau

• C100: Umgeben

• Ej.: B2010 - Außenwände

Wie wird es in Revit verwendet?

 

• Verwenden des ParametersBaugruppencode

• Ideal fürSystemfamilien wie Wände, Böden, Decken usw.

• Nützlich fürvorläufige Budgets nach Systemen

Wann tritt sie in Kraft?

 

• In der frühen Phase des Projekts, insbesondere bei der schematischen Gestaltung.

• Schätzungen nach System.

• Ausschreibungen oder Ausschreibungen mit konzeptionellem Umfang.

MasterFormat: Klassifizierung nach Produkten und Materialien

 

Was ist es?

 

MasterFormat (CSI/CSC) organisiert Komponenten nachBauprodukten und -aktivitäten. Es wird häufig intechnischen Spezifikationen und detaillierten Budgets verwendet.

Wie ist es aufgebaut?

 

• 50 Unterteilungen (z.B.: 03 – Beton, 09 – Oberflächen, 26 – Elektrizität)

• Ej.: 09 65 13 – Teppiche

Wie wird es in Revit verwendet?

 

• Verwenden des ParametersKeynote

• Er kann auch als benutzerdefinierter Parameter oder inladbaren Familien geladen werden

• Es verlinkt aufSpezifikationen undPreiskataloge

Wann tritt sie in Kraft?

 

• Detailentwurf

• Baudokumentation und Konstruktion

• Generierung von Katalogen und Budgetposten

OmniClass: Umfassende und mehrdimensionale Klassifizierung

 

Was ist es?

 

OmniClass ist eine Klassifikationsmatrix, die auf 15 Tabellen basiert. Es ermöglicht Ihnen, vonProdukten,Prozessen,Räumen bis hin zuInformationen und Rollen zu organisieren. Es orientiert sich an der NormISO 12006-2.

Am häufigsten verwendete Tabellen in Revit:

 

• Tabelle 21 –Elemente (ähnlich Uniformat)

• Tabelle 22 –Arbeitsergebnisse (ähnlich MasterFormat)

• Tabelle 23 –Produkte

• Tabelle 13 –Räume

• Tabelle 36 –Informationen

Wie wird es in Revit verwendet?

 

• Revit standardmäßig auf die FelderOmniClass-Nummer undOmniClass-Titel

• Kann je nach Familientyp angepasst werden

• Wird für Modelle mit hohem Bedarf anInteroperabilität (COBie, FM IFC) verwendet

Wann tritt sie in Kraft?

 

Imgesamten Projektlebenszyklus, vor allem aber in:

 

• Komplexe kollaborative Umgebungen

• Verknüpfung mitCDEs,COBie,Facility Management

• Mehrfache oder internationale Klassifizierungsanforderungen

Warum sollten sie während des BIM-Lebenszyklus klassifiziert werden?

 

• Ausführung: Systeme schätzen, vergleichen, Entscheidungen rechtfertigen

• Konstruktion: Verknüpfung mit Einzelposten, Arbeitsüberwachung

• Betrieb: Lokalisierung von Anlagen, Planung der Wartung, Kosten pro Komponente

• Interoperabilität: Verbindung zu externer Software (Archibus, Planon, iTWO usw.)

• Vorschriften: Einhaltung nationaler und internationaler Standards

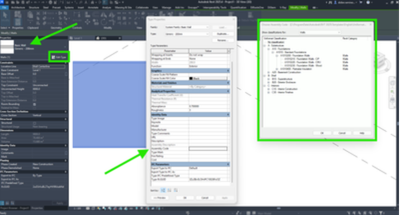

Wie weise ich diese Codes in Revit zu?

Uniformat:

 

1. Wählen Sie den Artikel aus 

1. Wechseln Sie zuTypeigenschaften

1. Suchen Sie nach den Feldern:

• Assembly Code → Uniformat

Revit zeigt Ihnen automatisch die Abschnitte der Tabellen an, die mit der Kategorie des ausgewählten Elements kompatibel sind. Sie können die Klassifizierung zuweisen, die am besten der Codeebene entspricht, die Sie benötigen. 

 

Master Format

 

 

Das Masterformat wird von drei verschiedenen Punkten aus verwaltet: Nach Element, nach Material und nach Schlüssel, die vom Benutzer definiert werden. In Revit ist dies allgemein als Schlüsselnotizen bekannt:

 

 

So laden Sie das Element als Element hoch:

 

1. Wählen Sie den Artikel aus 

1. Wechseln Sie zuTypeigenschaften

1. Suchen Sie nach den Feldern:

• Keynote → KeyNotes

 

Als Material:

 

1. Menü "Verwalten" 

1. Materialien

1. Panel Identity

• Revit Anotation Information → Keynote

 

Als Benutzer:

 

Verwenden Sie den Keynote-Modus für Benutzer, um ein Objekt zu markieren. Beispiel: Wand im Plan beschriften:

 

In dem Moment, in dem Sie das Etikett platzieren, zeigt die Software die Tabellen an, in denen Sie eine Klassifizierung zuweisen können:

 

Anmerkung: Dies ist die am wenigsten empfohlene Methode, da Sie den Artikel nicht wirklich klassifizieren, sondern nur ein Etikett mit einer Bewertung überlagern. Die Informationen sind nicht wirklich an den Artikel gebunden. 

 

Ein sehr wichtiger Teil, den Sie bei Kenotes beachten sollten, ist, dass die Datei, auf der sie basieren, nur einBeispiel für eine Keynotes-Datei ist, die Autodesk standardmäßig in die Installation von Revit einbindet (normalerweise im Ordner Bibliotheken). Sein Zweck ist es,zu demonstrieren, wie das Keynotes-System funktioniert stellt aberNICHT direkt ein vollständiges offizielles Bewertungssystem wie MasterFormat oder Uniformat dar.

 

Was enthält es wirklich?

 

• Es handelt sich um eine hierarchische Liste von Codes und Beschreibungen.

• Einige Codesähneln dem MasterFormat-Format (z. B. 03 30 00 Concrete Cast in-Place),
  aber:

• Es handelt sich nicht um eine vollständige oder aktualisierte Implementierung desMasterFormat (Allerdings würde es hier implementiert werden).

• Einige Einträgemischen generische Kategorien mit kommerziellen Namen oder willkürlichen Codes.

• Es ist eher alsBasisvorlage gedacht, an die Sie sich anpassen können als Standard von der Stange.

OmniClass

 

 

DerOmnicalss ist nativ vorhanden, wenn eine Familie erstellt wird. Wenn Sie eine bestimmte Vorlage zum Erstellen der Familie auswählen, ist ihr standardmäßig bereits einOmniclassCode zugewiesen. Wenn dies nicht der Fall ist (Generisches Template), müssen Sie es manuell hochladen:

 

In Systemfamilien ist es nicht vorhanden, aber mit Hilfe von gemeinsamen Parametern (ein Thema, das wir in einem späteren Artikel ansprechen werden) können wir es problemlos zuweisen. 

Schlussfolgerung

 

Uniformat, MasterFormat und OmniClass stehen nicht in Konkurrenz zueinander: Sieergänzen sich und ihr koordinierter Einsatz verbessert dieDatenverwaltung, Interoperabilität und Wartung des BIMModells. Die richtige Anwendung über den gesamten Lebenszyklus des Gebäudes stellt sicher, dass das Modell nicht nur visuell, sondern auchintelligent, nützlich und zuverlässig für alle Beteiligten ist.

 

Es war mir ein Vergnügen, Sie in diesem Artikel zu begleiten, wenn Sie ihn interessant und nützlich fanden, vergessen Sie nicht, ihn zu liken und zu teilen. Es kann für jemand anderen funktionieren. Ebenso lade ich Sie ein, es zu kommentieren und wenn Sie an der Entwicklung eines Themas interessiert sind, fordern Sie es bitte in den Kommentaren an und wir werden es für zukünftige Veröffentlichungen berücksichtigen.
