BIM-Projekte für urbane Mobilität: Mexicable Naucalpan - Elektro- und Sonderinstallationen (Teil 1)

2 min 57 sec read

Die urbane Mobilität in Mexiko steht vor der Herausforderung, Millionen von Menschen effizient mit nachhaltigen und sicheren Lösungen zu verbinden. In diesem Zusammenhang stellt das Projekt Mexicable Naucalpan, auch bekannt als Linie 3 der Mexicable, einen wichtigen Fortschritt dar, indem es modernste Technologie für Planung, Design und Bau integriert.

In diesem Blog werden wir untersuchen, wie BIM (Building Information Modeling) zu einem grundlegenden Werkzeug für die Durchführung dieses Transportprojekts geworden ist und wie der Einsatz von Autodesk Revit und Autodesk Construction Cloud es ermöglicht hat, Prozesse zu optimieren, die Koordination zwischen den Teams zu verbessern und die Qualität in jeder Phase zu gewährleisten.

Ziel ist es, zu zeigen, wie Digitalisierung und kollaborative Plattformen die Art und Weise verändern, wie städtische Infrastrukturprojekte verwaltet werden, was sowohl für die Bauteams als auch für die betroffenen Gemeinden greifbare Vorteile bringt.



Er wird in drei Teile unterteilt

  1. Revit und DOCS
  2. Design-Kollaboration und Modellkoordination
  3. Ausführen mit BUILD

Anmerkung: Dieser Artikel wurde auf Spanisch verfasst und veröffentlicht und ist eine Übersetzung des Originals hier.



BIM-Projekte für urbane Mobilität: Mexicable Naucalpan

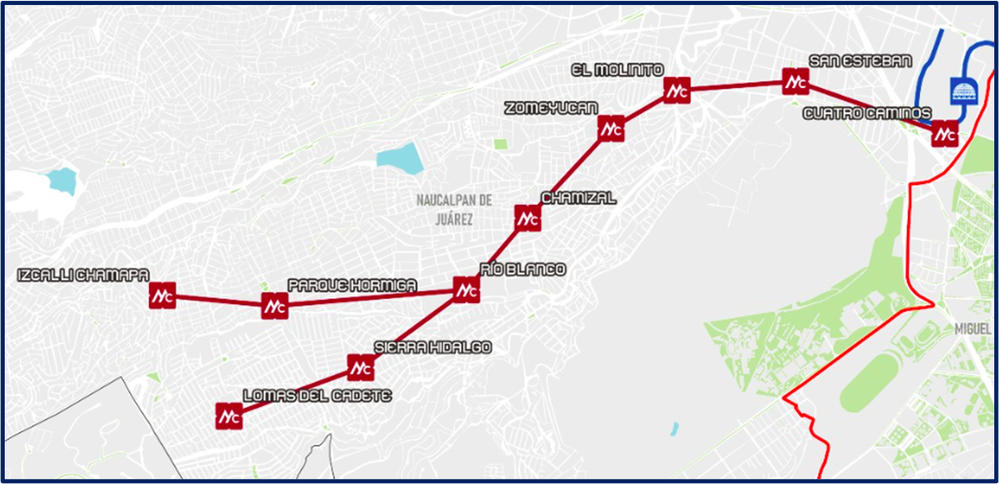

Die Mexicable Naucalpan (Linie 3) wird die oberen Gebiete der Gemeinde mit der Cuatro Caminos Metro verbinden. Es ist ein Schlüsselprojekt in den Bereichen Mobilität, soziale Gerechtigkeit und Stadtentwicklung.

Hauptvorteile:

  1. Reduzierte Transfers: von bis zu 1,5 Stunden auf nur 28–30 Minuten.
  2. Urbane Mobilität: verbindet Stadtteile wie Minas San Martín, Valle Dorado und Izcalli Chamapa mit der Metro.
  3. Soziale Gerechtigkeit: kommt marginalisierten Gemeinschaften mit modernen, zugänglichen Verkehrsmitteln zugute.
  4. Wirtschaftliche Auswirkungen: fördert Kapitalgewinne, Investitionen und die lokale Entwicklung.
  5. Arbeitsplätze und Infrastruktur: schafft ~2.800 Arbeitsplätze; Es wird über Sonnenkollektoren, WLAN und Barrierefreiheit verfügen.
  6. Intermodale Integration: Verbindung in Cuatro Caminos und dreifacher Transfer in San Antonio Zomeyucan.
  7. Reichweite: knapp 10 km, 10 Stationen und bis zu 700.000 profitieren die Nutzer.




Autodesk Construction Cloud-Module, die im BIM-Prozess verwendet werden

DOCS: Es dient als grundlegendes Dokumentenmanagement-Modul, neben der gemeinsamen Datenumgebung verfügt es über grundlegende Werkzeuge für unseren Überprüfungsprozess, wir haben die Möglichkeit, Berechtigungen nach Rolle für jeden Ordner zu vergeben, wodurch wir sensiblen Dokumenten innerhalb eines Projekts voll und ganz vertrauen können.



Dia 1.png



 Erstellen von Revit-Publishing-Paketen für die Überprüfung in DOCS



  • Innerhalb von Autodesk We Revit haben wir die Möglichkeit, gleichzeitig innerhalb jeder Disziplin und zwischen verschiedenen Teams zusammenzuarbeiten, dies wird durch die Autodesk Construction Cloud-Plattform erreicht, was den Vorteil hat, dass neben der Möglichkeit der Interaktion in Echtzeit auch aktualisierte Informationen zur Verfügung stehen.






Überprüfen des Ablaufprozesses in Autodesk DOCS

  • In Autodesk Docs werden Dateien, die zuvor aus Revit veröffentlicht wurden, in Ordner 1 kopiert, sie werden zur Überprüfung gesendet, dieses Tool ist von grundlegender Bedeutung, es ist der Ort, an dem wir das gesamte Feedback von den Managern erhalten, die für Genehmigungen zuständig sind.
  • Diese Abläufe wurden so konzipiert, dass sie nicht abgelehnt werden, falls es Kommentare in den Lieferbestandteilen gibt, geben die Manager die Überprüfung an den Initiator zurück, damit er die Kommentare angreifen und die Dateien aktualisieren kann, die je nach Anzahl der Rückgaben in eine zweite oder mehr Runden eintreten.






  • Das ist als Lernheft sehr hilfreich und um nicht in anderen Stationen des Cablebusses die gleichen Fehler zu machen.
  • Es ist ein perfektes Tool, da Sie die Anzahl der Tage für den Überprüfungsprozess festlegen können.




Problemverfolgung in Autodesk DOCS

  • Mit dem Abschnitt "Incidents" in DOCS haben wir die Möglichkeit, Incidents zu erstellen, diese Incidents erhalten eine Verantwortung, Zeit, Art und Ursache des Problems.

In diesem Projekt haben wir die unten gezeigten Anpassungen implementiert:

  1. Die Arten von Vorfällen wurden mit Emojis angepasst, die in Plänen und 3D-Ansichten leicht zu erkennen sind.
  2. Es wurden benutzerdefinierte Felder erstellt, um die Prioritätsstufe zu erstellen, damit diejenigen, denen die Incidents zugewiesen sind, die Incidents entsprechend ihrer Priorität angreifen können.
  3. Dies sind einige der Pflichtfelder, die ausgefüllt werden müssen, um eine bessere Kontrolle und Qualität von Vorfällen zu gewährleisten.
  4. Diese Art von Implementierungen wurde dank Bigroom" erreicht, Forum, in dem Sie alles über ACC) lernen und austauschen können

Beispiel für ein Problem, das in einer zu überprüfenden Datei platziert wurde:




Im folgenden Video zeige ich eine Ansicht der Interaktion eines Pakets, das Revit in ACC veröffentlicht hat

(in "Meine Videos" anzeigen)



Anmerkung: Dieser Artikel wurde auf Spanisch verfasst und veröffentlicht und ist eine Übersetzung des Originals hier.
