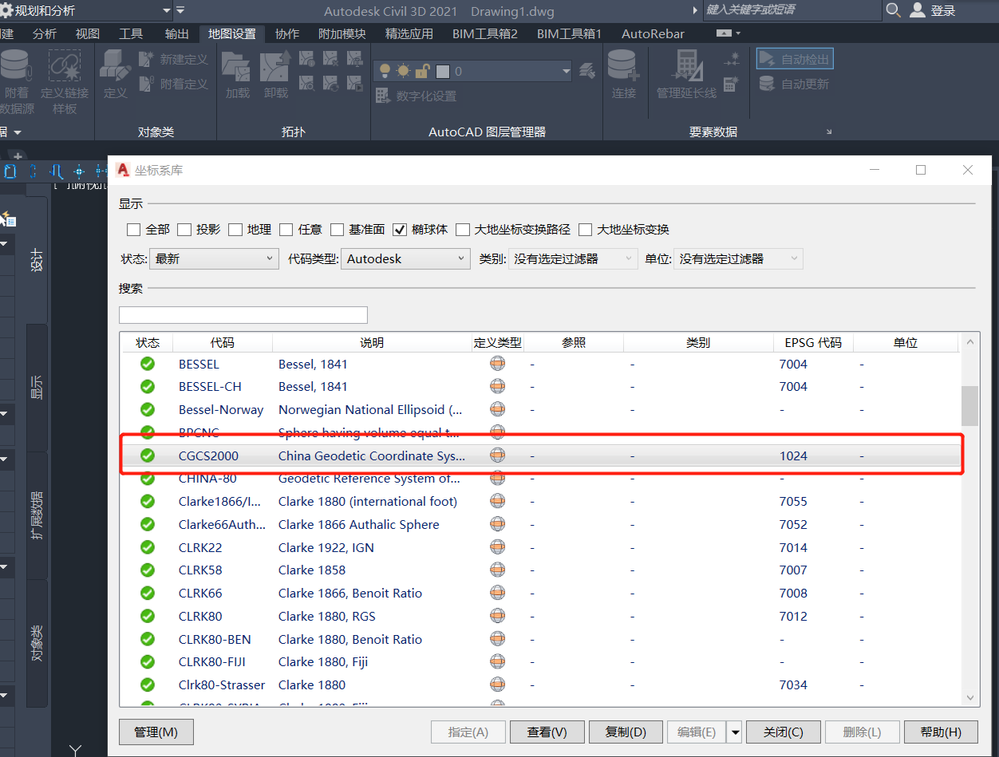

长久以来,中国大陆C3D用户对CGCS2000坐标系求而不得,今日分享创建过程(附件视频),由此,可拓展至任意带任意投影面高(限椭球膨胀法)任意投影方法的自定义坐标系,愿能稍解感兴趣朋友的疑惑,不当之处,也望提出指正。
已解决! 转到解答。
由 2306892516 解答. 转到解答。
感谢分享!
之前我一直坚信用户能够自己创建出坐标系,
可惜我对坐标系的各种参数一窍不通,
为此买过测量专业的教材,
可惜看不懂,
也没能实现CGCS2000坐标系的创建。
有了您的视频作为引导,
我相信应该有更多的Civil 3d用户能创建出CGCS2000坐标系了。
王磊
您认为此帖子是否有用?欢迎为此帖点赞。
您的问题是否已得到解答?请点击“接受解答”按钮。
既然有C3D用户对创建坐标感兴趣,视频稍后会发至您的邮箱,也顺便感谢王磊老师,对我在学习C3D过程中的启发跟帮助,由于视频录制比较仓促,有必要辅以文字说明,顺便分享坐标系统在实际项目中的应用,以便感兴趣的朋友能真正的在实际项目中得以应用。
1、在中国大陆地区,优质的勘察设计项目尤其是带状工程(多为水利和道路),在设计之初均会考虑平面变形问题(行业规定,有部分勘察设计单位由于种种原因,未予考虑),这就涉及到独立坐标系统的建立,这也是中国大陆地区会有如此多的地方独立坐标系的原因,也是每个具体的建设项目几乎均会采用自定义独立坐标系而不采用国家标准分带坐标系的原因。没有考虑平面变形问题的勘察设计项目往往会给后期施工带来不可修正的一错到底的困扰和麻烦(具体是何种错误和困扰,请自行查阅相关资料,不展开叙述)
2、在中国大陆地区,抵偿变形常用的两种方法是任意分带和设置高程抵偿面,根据高斯-克吕格投影(横轴墨卡托投影的特例)的特性,任意分带就是把坐标系的纵轴(经度)设置在建设项目范围的纵向中心附近(或重要建筑物、构筑物附近),把投影面高程设置为建设项目范围的平均高程(或重要建筑物、构筑物重要节点截面高程)
3、不清楚以上两点,就无法创建匹配项目建设要求的坐标系(勘察设计单位要定义坐标系,施工单位要根据勘察设计单位的坐标系定义,在C3D或其它软件中复创坐标系,俗称抄作业)
4、目前,几乎所有常用国外行业基础设施BIM软件(Infraworks,C3D,ORD,ORLD,OBM)及基于此软件二次开发的软件和测绘行业内业处理软件(Trimble TBC,Leica Infinity)均提供了自定义坐标系的选项或工具,但均不提供设置投影面高的选项(国外解决投影变形问题的方法可能与国内大陆地区有所不同),这就造成绝大部分非测绘行业从业人员(包括一部分测绘行业从业人员)即便清楚明白的知道了勘察设计单位的坐标系定义(一般采用国内地理信息处理软件自定义),仍然无法在上述软件中包括C3D中正确复建坐标系,因此得出了一种结论,即便掌握了在上述软件中创建坐标系的方法,仍然无法在实际项目中应用,不符合国情
得出此种结论的原因不能怪大部分的C3D用户,因为大部分的C3D用户不具有测绘行业背景,也不了解设置投影面高程的真实含义是什么,它的真实含义(限椭球膨胀法,绝大部分国内地理信息处理软件的投影面高处理也是基于椭球膨胀法)是基于原椭球扁率不变的情况下,半长轴a延长至投影面高,从而形成一个扁率为原扁率,半长轴为a+H的新椭球,因此,投影面高的问题就可以在定义椭球时解决。
5、在C3D中创建坐标系的最后1步中的经纬度有效范围,可填写可不填写,对大陆地区用户无影响,因为根据高斯-克吕格投影特性,你所在工程项目的范围永远在你定义的中央子午线附近,不至于超范围而不自知。若要填写,经度可根据3度带或6度带推算即可,非极端情况,维度填不填均可
6、本人已在实际项目中基于以上条件在C3D,ORD,BMS,TBC中定义了独立坐标系,并用于生产实践,把业主提供标准UTM投影分带坐标系转换至自定义高斯-克吕格投影坐标系,为后续勘察设计任务服务,效果良好。
在C3D中,定义好坐标系后,不局限于使用官方Bing地图,可从开放资源平台下载Google影像,利用RasterTool,不借助任何非官方插件,不需要任何修正,即可把Google影像加载至正确位置。如果用户感兴趣,有时间介绍下Google影像的加载
我想此贴在官方推出CGCS2000坐标系后最值得用户注意的就是投影面高的解决方法,这是用户能否正确使用在线地图的关键,用户可以随便找一个实际项目应用一下,看能不能用项目的独立坐标系正确加载在线地图,或许才能真正明白。
