ETIQUETAS VERTICALES Y TITULOS AL CREAR VIEW FRAMES/SHEET

[alfonsoz]

Hola amigos ando sufriendo con el programa, pero hay cosas en las que no doy por más que lo intento, quisiera saber por favor que opciones son las que debo tener en cuenta a la hora de la Producción de planos y poder corregir lo que aparece en la imagen adjunta que son:

1) las etiquetas verticales salen dentro del perfil, hay que tener en cuenta que en mi estilo de perfil lo configure para que salgan fuera pero los perfiles divididos a la hora de crear los Sheets aparecen de esa manera

2)Como puedo hacer para cambiar el título de cada perfil que se crean a la hora de crear los Sheets

Espero puedan ayudarme, se los agradeceré mucho

[Anonymous]

Hola

Buen día te voy a compartir un enlace donde un compañero explica bien el proceso

es un poco largo el vídeo pero esta muy completo te ayudara mucho.

Este vídeo es del compañero Miguel Aguilar.

https://www.youtube.com/watch?v=WD5xgTmsy9s

Este otro enlace también te puede ayudar en lo que buscas.

https://www.youtube.com/watch?v=XbqOK_xvFdg&t=769s

Espero que te sirva de ayuda en caso de que no des con la solución comenta y trataremos de ayudarte con un vídeo

o imágenes que te puedan guiar  en el proceso.

[vanmiguelm · Accepted solution]

Hola estimado @alfonsoz

Revisando la imagen que enviaste, quiero comentar acerca de dos cosas puntuales.

1. Control de etiquetas de elevación en configuración de vista de perfiles longitudinales.

Las etiquetas de elevación corresponden a los estilos configurados, me parece que esto lo tienes claro, pero noto que el problema está en que "aunque configuras el estilo este no aparece en el dibujo". Esto es por causa del "nivel de instrucciones". En otras palabras en distintas ubicaciones es posible asignar el estilo de vista de perfil que uno desea, de tal manera que el programa debe decidir cuál es el prioritario o a cual hará caso en primera instancia. A eso llamamos el nivel u orden de instrucciones. Esto sucede bastante cuando trabajamos con perfiles longitudinales DIVIDIDOS. Bien, después de explicar este concepto, entonces revisemos la parte práctica. Si estás trabajando con perfiles divididos entonces asigna los estilos de la siguiente manera  (Propiedades de vista de perfil, pestaña Elevaciones):

Si no asignas de esta manera, entonces el programa no tomará en cuenta el estilo. Si trabajas con perfiles divididos debes configurar los estilos en la ventana mostrada en la imagen anterior.

2. Títulos en vistas de perfiles longitudinales

La respuesta es similar a la anterior, igualmente puedes tener varios estilos ya con títulos definidos y solamente tendrás que elegir los estilos correspondientes desde lo indicado en el punto 1. Sin embargo, ten cuidado que personalizar utilizando descripciones manuales te llevará a tener muchas copias de estilos de visualización de perfil. Lo recomendable es que recurras a la colocación de títulos por parámetros correspondientes a los perfiles como ser: alineación, nombre de algún perfil, etc. Para personalizar lo indicado ve a "Editar el estilo de perfil", luego busca la pestaña "Títulos", según la imagen siguiente:

Espero esta información te sea útil, saludos cordiales.

Van Miguel M.

[alfonsoz]

Gracias genio, y dime como puedo hacer para ocultar el corridor que me está incomodando bastante, gracias de antemano

[Anonymous]

Hola amigo @alfonsoz

El vídeo que te sugiere nuestro compañero es muy bueno te va ayudar a entender muchas cosas, si es largo, pero en un tiempo libre dedicalo a ver.

para aportar de alguna manera a tu pregunta, he realizado un vídeo de como puedes personalizar tu Perfil, ya que este perfil se crea automáticamente y debes editarlo a tu gusto para que las etiquetas se vean conforme a tu necesidades, y también te enseño como puedes editar tu título y agregarle el abscisado de inicio y final de proyecto

amigo, si te ha sido de ayuda, marcala como solución y dale me gusta de esa manera nos motivas a seguir aportando con más soluciones y preguntas de todos quienes conformamos este foro

saludos amigo cuídate

[vanmiguelm · Accepted solution]

Hola @alfonsoz

En este link he respondido a como ocultar el "corridor", saludos.

https://forums.autodesk.com/t5/civil-3d-infra-geo-espanol/ocultar-corredor-ayudaaa/td-p/8328241

[alfonsoz]

gracias y digame, esto no afecta a ninguna otra vista o si?

[vanmiguelm · Accepted solution]

Hola estimado @alfonsoz

Respondiendo tu consulta: Congelar la capa solo afecta la vista actual. Mucho cuidado con eso, tu pregunta en realidad podría ser muy amplia, habría que ver cómo vas a presentar viewports en planos, sin embargo, si manejas estados de capa y estos están activos en los viewports, entonces no tendrías que tener mayores inconvenientes, teniendo el total control de lo que quiere mostrar en una vista sin afectar a otras. Espero que este comentario te ayude. No olvides marcar las respuestas de este post como solución si te han ayudado. Saludos cordiales.

Van Miguel M.

[alfonsoz]

Gracias por su ayuda amigos, me ha servido muchísimo sus conocimientos, no me olvido de marcar las respuestas sino que a veces suelo esperar un poco más para hacerlo, tengo la última duda para poder imprimir mi trabajo, la cual es:

¿dónde puedo configurar el texto al lado de la línea que divide los view frames y que me indica desde donde hasta donde abarca el perfil longitudinal? ese texto suele aparecer en inglés y quisiera saber si se puede configurar para colocarlo en español y un texto más breve y a mi gusto, espero puedan ayudarme, muchas gracias a todos, ya estaré marcando las respuestas, no se preocupen...

[vanmiguelm · Accepted solution]

Hola Alfonso, que bueno que lo aportado por los compañeros te sea útil, nuestro foro es efectivo   y es realmente grato poder orientarte.

¿Te refieres a las etiquetas en la división de planos para presentación?. Me parece que si. Si es así, entonces puedes seleccionar una de ellas, hacer click derecho y elegir:

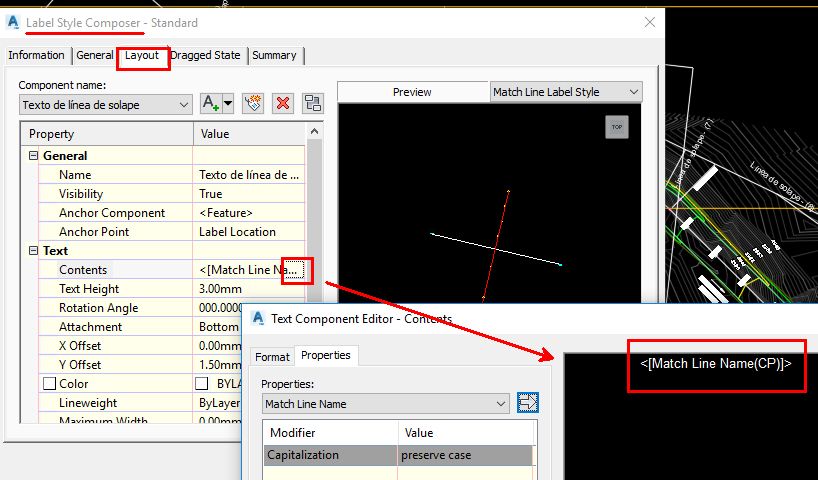

Luego puedes editar la etiqueta para la hoja presentada al lado derecho y también izquierdo:

En ella puedes añadir la información que deseas, como progresivas, cambiar el texto por uno personalizado, etc.:

Espero este comentario te sea útil, saludos cordiales.

Van Miguel M.

[alfonsoz]

Muchas gracias amigos por su ayuda, finalmente tengo esta plantilla creada poco a poco, lo único malo es que los perfiles de alguna manera no me salen centrados, tengo ese espacio en la parte superior del perfil como aparece en la imagen y abajo sale muy pegado, ojalá hubiera una configuración que haga centrarlo automáticamente.

Por otro lado he intentado generar en el recuadro pequeño de la esquina un plano general para indicar a que parte del alineamiento pertenece cada plano, he colocado en Viewport Type la opción PLAN y en escala he colocado 1:15000, pero al generar los view frames no me genera nada, ojalá existiera alguna manera automatica de generarla aunque al parecer no queda otra que hacerlo manual
