Edición ensamblaje en perfiles transversal, edición perfil transversal

joaquin_egana
Contributor
Contributor

Estimados,

he realizado algunos comentarios sombre los perfiles longitudinales, la ayuda de este foro ha sido espectacular. Ahora les cuento que estoy tratando de obtener los perfiles transversales, y tengo problemas con el tema del ensamblaje.
Mis dudas son las siguientes:

- ¿Como puedo dejar el ensamblaje con solo lineas y sin fondo?

-Si escalo el perfil, como puedo escalar también el ensamblaje?



Adjunto imágenes como deseo finalmente tener mis perfiles.

Adjunto imagen del ensamblaje cuando escalo el perfil (custom scale 25)

Adjunto archivo cad




0 Me gusta
Soluciones aceptadas (1)
2.507 Vistas
7 Respuestas
Respuestas (7)
Mensaje 2 de 8

Alexander.Ticona
Advisor
Advisor
Solución aceptada

Estimado @joaquin.egana

Es grato saber que este medio te está siendo de mucha utilidad, eso motiva a seguir colaborando con muchas más ganas.



Con respecto a tu segunda consulta es importante tener en consideración lo siguiente:

Debemos tener en consideración que la escala horizontal lo voy a controlar a través de la escala del dibujo, y cuando pasé al proceso de impresión debemos de tener en consideración la escala del Viewport que se maneje.image.png

Para controlar la escala vertical, esto podría manejarlo a través de un término llamado exageración vertical, por ejemplo si mi escala del dibujo y por ende escala horizontal del dibujo es 1:500 y yo quiero que la escala vertical sea de 1:50, entonces mi exageración vertical tendría que ser de 10.

Esto lo podemos controlar en el estilo de vista de sección transversal que se está manejando, para ello tenemos lo siguiente:image.png



Ahora podemos configurar la exageración vertical en la pestaña "Graph"image.png



Finalmente tendremos nuestro dibujo de la siguiente forma:image.png

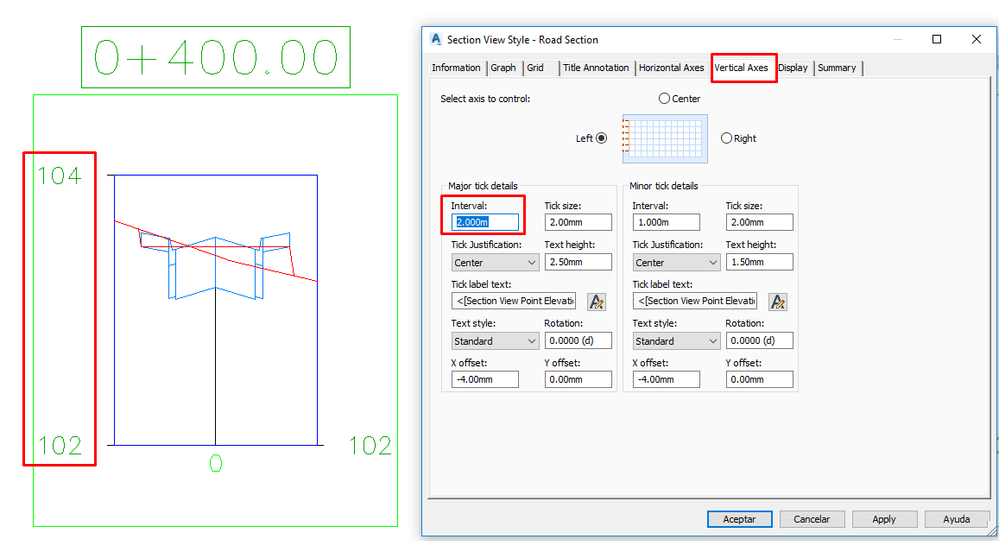

Una recomendación para este punto, sería la de realizar la siguiente configuración para el estilo de vista de secciones:image.png

Así podría obtener secciones transversales de un tamaño adecuado y de manera automática.

Estas 2 configuraciones se realizan en editando el estilo de vista de secciones.



Con respecto a la primera consulta, te dejo el siguiente video que espero te sea de utilidad.







Saludos,

-

Alexander Ticona Q.

Especialista en manejo de herramientas BIM en Infraestructura Vial

LinkedIn | Screencast | Facebook | Canal YouTube

--------------------------------------------------------------------

EESignature | ACP | ACI

--------------------------------------------------------------------

Mensaje 3 de 8

Anonymous
No aplicable

hola @joaquin.egana  tienes que configurar tus secciones transversales, nuestro compañero del foro ya te da la solución, de alguna forma para aportar a tu pregunta te dejo el siguiente vídeo donde tu podrás realizarlo.







Amigo si te ha sido de ayuda, márcala como solución y dale me gusta, de esa manera nos motivas a seguir aportando con más soluciones y preguntas de todos quienes formamos esta gran comunidad.

Cuídate un fuerte saludo

Mensaje 4 de 8

Alexander.Ticona
Advisor
Advisor







Adjunto nuevamente el video, me parece que no se ha publicado en el primer post.



Saludos,

-

Alexander Ticona Q.

Especialista en manejo de herramientas BIM en Infraestructura Vial

LinkedIn | Screencast | Facebook | Canal YouTube

--------------------------------------------------------------------

EESignature | ACP | ACI

--------------------------------------------------------------------

Mensaje 5 de 8

joaquin_egana
Contributor
Contributor

Estimado, gracias por su respuesta, me ha servido bastante al igual que el vídeo complementario de Javier. Tengo otra duda, al momento de colocar la cota de rasante (me interesa solo el centro), me sale menor a la verdadera cota de rasante (linea roja del perfil transversal). Buscando por el foro se debe a que el corridor Surfaces no se indica el "código especifico".

He intentado con Top, ETW, Crown, pero con ninguna he podido obtener la verdadera rasante.



Adjunto imagen




Gracias nuevamente!

0 Me gusta
Mensaje 6 de 8

Alexander.Ticona
Advisor
Advisor

Estimado @joaquin_egana

Me alegra que la información brindada te haya sido de utilidad, con respecto a tu última consulta te dejo el siguiente video, que es un poco largo, pero te recomiendo verlo para que puedas entender el funcionamiento de cómo decidimos que códigos debemos agregar a la definición de nuestro "corridor".



El Screencast aparecerá aquí después de hacer clic en Publicar.

c63ecf8b-ea51-4d27-bc23-3a3a13b1fc37



Saludos,

-

Alexander Ticona Q.

Especialista en manejo de herramientas BIM en Infraestructura Vial

LinkedIn | Screencast | Facebook | Canal YouTube

--------------------------------------------------------------------

EESignature | ACP | ACI

--------------------------------------------------------------------

0 Me gusta
Mensaje 7 de 8

joaquin_egana
Contributor
Contributor

Estimado, podría publicar nuevamente el vídeo?

0 Me gusta
Mensaje 8 de 8

Alexander.Ticona
Advisor
Advisor

Claro que si estimado, me parece que podría ser un tema de actualización, lo estaré consultando, de igual manera te dejo el video y un el link del mismo:



Video: Superficie Corridor - ¿Top? ¿Datum?









Saludos,

-

Alexander Ticona Q.

Especialista en manejo de herramientas BIM en Infraestructura Vial

LinkedIn | Screencast | Facebook | Canal YouTube

--------------------------------------------------------------------

EESignature | ACP | ACI

--------------------------------------------------------------------
