curvas compuestas

[Anonymous]

buenas como plantear curvas compuestas en civil 3d. gracias

[arturopolanco · Accepted solution]

@Anonymous esta es una ayuda de Autodesk donde explica con que herramienta se realiza.

Link: https://knowledge.autodesk.com/support/autocad-civil-3d/learn-explore/caas/CloudHelp/cloudhelp/2016/...

[vanmiguelm · Accepted solution]

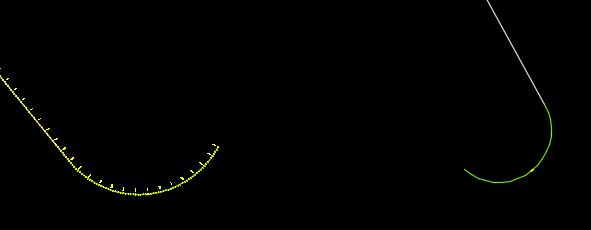

Hola estimado @Anonymous , complementando la respuesta de @arturopolanco también podemos trabajar con curvas compuestas en alineaciones. Tenemos gran cantidad de opciones donde podemos emplearlas dependiendo de las características geométricas que queramos definir. Desde diseños sencillos hasta un poco más complejos. Tu pregunta es bastante general, así que trataré también de darte una respuesta general de algunos casos que podrías diseñar con curvas compuestas. Por ejemplo, si tuviésemos un caso similar a esto, donde requerimos vincular las curvas siguientes:

Tenemos herramientas que nos permiten diseñar curvas compuestas de tipo ovoide o inverso (en "S"), incluyendo la posibilidad de espirales de transición o algunas tangentes:

También:

Si es ovoide (siempre en el mismo sentido) nuestro diseño podría ser algo similar:

o también algo más complejo:

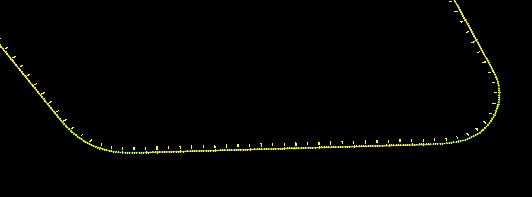

Mientras que para las curvas invertidas o en "S", tendremos el cambio de sentido desde algo sencillo como:

O algo un poquito más complejo pero también "inversa":

Pero Civil 3D nos permite seguir haciendo nuestros diseños más complejos con las curvas ovoides:

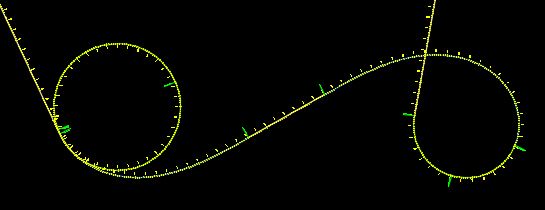

O más complejos en las curvas inversas o en "S":

Te animo a seguir profundizando en CIVIL 3D y poder dominar estas herramientas que nos proporciona este potente programa.

Espero te sea la información útil. Un saludo.

Van Miguel M.
