Guten Tag,

The English version of the thread is posted as the first comment under the thread.

Worum geht es:

Ich suche zum erstellen von Schnitten in Autocad Civil eine Methode zum automatisierten erzeugen von Punktbeschriftungsstilen / Projizierten Punktstilen

Beispiel händischer Arbeitsweg.
Screenshot: A
Optionsfenster zum erstellen von Punktstilen:
Im Reiter "Information" kann der Name geändert werden.

Screenshot: B

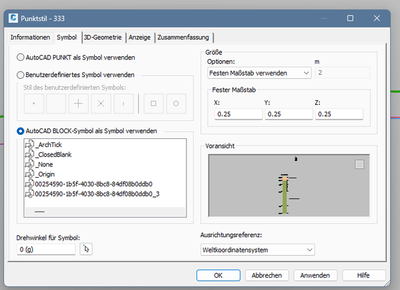

Im Reiter Symbol, lässt sich ein Block als Darstellung auswählen:

Screenshot: C
Es gibt nun eine große Anzahl an projizierten Punkten, die alle noch einen Stil benötigen

Allgemeine Informationen:
1. Es gibt eine Civil Achse, aus der wird ein Schnitt erzeugt. Diese kann sich immer wieder im laufe des Projektes verändern
2. Es werden Civil Punktgruppen anhand von "Name,X,Y,Z" Vorlage Datein erzeugt. Jeder Punkt hat einen eindeutigen Namen. Es handelt sich dabei um Ansatzpunkte von Kernbohrungen.
3.Diese Punkte werden auf in den Schnitt projiziert.
Die Darstellung dieser Punkte kann nun über Punktbeschriftungsstyle angepasst werden.
Dabei ist es auch möglich die Darstellung von einem Block zu verwenden, da es sich jedoch um tausende Punkte handelt mit jeweils unterschiedlichen Namen und somit zugehörigen Blöcken, wäre es sehr hilfreich die generierung der Stile zu Automatisieren. Ich habe bisher keinen Dynamo oder Lisp Lösung gefunden. Aktuell platziere ich daher mit Rhino + Grasshopper die Blöcke auf den Achsen.

Ist es Möglich mit C++ /  Plugin oder anderen Methoden diese Punktbeschriftungsstile automatisiert zu erzeugen ?

Script:
Erstelle ein Punktbeschriftungsstil mit dem Namen jedes gefundenen Blockes in der aktuellen Zeichnung oder  Zielzeichnung und erzeuge einen Punktstil mit dem Namen und dem Block als Information / Symbol.

Vorschau des gewünschten Ergebnisses:
Im Bild ist ein Teil des Schnittes zu erkennen, mit der Geländeoberkante, sowie einer geplanten Leitung.
Außerdem die "Blöcke / Kernbohrungen" die im Schnitt an der richtigen Stelle platziert werden.
Es geht um Projekt mit bis zu 100km länge. DWGs kann ich nicht hochladen.

Ich danke für eure Hilfe, bei weiteren Fragen stehe ich zur Verfügung !

[michael_tumbrink]

Hallo,

Its about:
I am looking for a method to automate the creation of point label styles / projected point styles in AutoCAD Civil 3D for generating sections.

Screenshot: A
Options window for creating point styles:
In the "Information" tab, the name can be changed.

Screenshot: B
In the "Symbol" tab, a block can be selected as the representation.

Screenshot: C
There is now a large number of projected points, all of which still need a style.

General Information:

1. There is a Civil alignment from which a section is generated. This alignment can change over the course of the project.
2. Civil point groups are created based on "Name, X, Y, Z" template files. Each point has a unique name and represents the starting points of core drillings.
3. These points are projected onto the section. The appearance of these points can then be adjusted using point label styles. It is also possible to use a block for representation, but since there are thousands of points, each with a different name and thus associated block, it would be very helpful to automate the generation of these styles. So far, I have not found a solution using Dynamo or Lisp. Currently, I am placing the blocks on the alignments using Rhino + Grasshopper.

Is it possible to automate the creation of these point label styles using C++, a plugin, or other methods?

Script: Create a point label style with the name of each block found in the current drawing or target drawing, and generate a point style with the name and block as the information/symbol.

Preview of the desired result: The image shows part of the section, including the ground surface and a planned pipeline. Also visible are the "blocks/core drillings" correctly placed in the section. The project involves up to 100 km in length. I cannot upload DWGs.

Thank you for your help. If you have any further questions, I am available!
