Дане повідомлення створене на основі статті: Черніков О.В. Впровадження нових стандартів оформлення конструкторської документації в навчальний процес та виробництво Прикл. геометрія та інж. графіка. К.: КНУБА, 2024. Вип. 106. С. 241-251. URL: http://ageg.knuba.edu.ua/article/view/307919 .
Робота продовжує попередні дослідження та напрацювання з питань розширення можливостей комп’ютерного моделювання та адаптації інструментів відповідних пакетів програм (в першу чергу – компанії Autodesk) для розробки конструкторської документації згідно вимог чинних стандартів. Метою даної роботи є розробка та впровадження в практику проєктування та навчання нових шаблонів креслеників, що відповідають сучасним вимогам стандартів ДСТУ, зокрема, зміненим формам і розмірам рамки кресленика, доданим додатковим позначенням та зміненому виду та головним атрибутам основного напису.
Інша проблема, яка має бути розв’язана, і в першу чергу, в рамках навчального процесу – це перехід на нові позначення матеріалів деталей – шляхом створення довідкового файлу зі зразками їх позначення. Також виникає задача з впровадження нових вимог до стандартних виробів: кріпильні деталі, елементи зубчастих та шліцьових з’єднань, вальниці та ін. На всі ці деталі в Україні впроваджені нові стандарти, гармонізовані з Європейськими.
Скоріше за все, підтримка стандартів ЄСКД в нових версіях програмного забезпечення буде припинена, і необхідно буде розвивати й впроваджувати нові програмні засоби для розробки конструкцій. І починати цю роботу треба вже зараз.
В роботі розглянуті й розв’язані питання редагування та адаптації шаблонів креслярських документів, зокрема рамок форматів та основних написів, а також таблиці специфікації для відображення складу вузлів машин і механізмів за новими стандартами. Для вирішення вищезазначених питань увага була зосереджена на подальшому вивченні можливостей керування шаблонами документів, основними властивостями графічних об’єктів а також допоміжних файлів, зокрема, можливостей створення та редагування бібліотек стандартних виробів.
Ключові слова: комп'ютерне моделювання; стандартизація; ДСТУ; кресленик; складання; адаптація; Autodesk Inventor; API.
Постановка проблеми. З початку 2024 року рішенням ДП «Український науково-дослідний і навчальний центр проблем стандартизації, сертифікації та якості» (ДП «УкрНДНЦ») відповідним наказом [1] припинено чинність багатьох стандартів ДСТУ й ГОСТ, та введено у дію більш ніж 20000 нових стандартів, гармонізованих зі стандартами ISO. Багато з них стосуються розробки та оформлення конструкторської документації. Зокрема, внесені зміни в оформлення форматів креслеників, основних написів, специфікацій, у позначення матеріалів, стандартних виробів та ін. Ця інформація доступна, зокрема, на сервісі [2]. Виникає важлива задача впровадження оновлених стандартів у процеси проєктування та виробництва, а також у навчальний процес.
Аналіз останніх досліджень і публікацій. Було проведено пошук та аналіз нових підручників та навчальних посібників, які вийшли друком в Україні протягом останніх років [3-6] стосовно правил оформлення креслярських документів. Нажаль в них не враховані останні зміни до стандартів, зустрічаються також відхилення від стандартів [7-11] щодо термінології, хоча їх було надруковано після впровадження цих стандартів.
Формулювання цілей статті. На основі вищевикладеного було поставлено задачу розробити новий шаблон кресленика, в якому будуть враховані запроваджені зміни вигляду та розмірів рамки кресленика та основного напису. За основу взято шаблон, створений Autodesk за стандартом ISO, та перероблено його. Започатковані роботи зі створення бібліотеки стандартних виробів, що використовуються в проєктуванні.
Основна частина. В цій роботі ми зупинились на двох досить поширених задачах. Перша стосується змін елементів формату відповідно до стандарту ДСТУ ISO 5457:2006 Кресленики. Розміри та формати [9] та нової форми основного напису за стандартом ДСТУ EN ISO 7200:2005 Розроблення технічної документації. Графи у штампах та основних написах [10], де наведена тільки загальна ширина напису (рис. 1).
а)
б)
а) – компактна форма, б) – розширена форма
Рис. 1. Форми основного напису

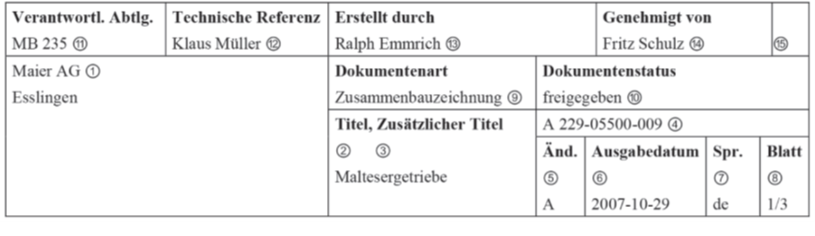

Знайти повний опис цієї таблиці з рекомендованими розмірами вдалося у німецькому посібнику «Кресленики машинобудівельних конструкцій» [12] – він наведений мовою оригіналу на рис. 2. У описі наведені номери та назви ділянок, рекомендована кількість символів у полі, обов’язковість її заповнення і габарити кожного поля.
Рис. 2. Повний опис основного напису
В навчальному процесі у ХНАДУ використовуються програмні продукти компанії Autodesk (AutoCAD, Inventor, Fusion) [13, 14], тому ми розглядаємо можливості налаштування креслярських документів саме для цих систем в першу чергу. Звісно, що подібні задачі виникають і при використанні інших програм комп’ютерного моделювання: SolidWorks, Creo та ін., але технологія налаштування буде подібною.
В програмі Autodesk Inventor – в тому числі останньої версії 2025, що вийшла у лютому цього року – в шаблоні за стандартом ISO згадана форма основного напису відсутня, у наявній навіть загальна ширина відрізняється (рис. 3, а). У програмі Autodesk Fusion форма і розміри більш відповідають стандарту, але також є відмінності (рис. 3, б).
У відповідності до стандарту ДСТУ EN ISO 7200:2005 нами було перероблено форму і розміри всіх елементів, додані необхідні параметри з файлу моделі, що визначають заповнення основного напису. Для роботи були використані дані та рекомендації з [15]. Результати роботи наведені на рис. 4. Зараз відбувається тестування та відлагодження шаблону, пізніше він буде доступним для користувачів програми Inventor версій 2023 та новіших.
а)
б)
а) Inventor 2025, б) Fusion
Рис. 3. Форми основного напису за стандартом ISO в програмах Autodesk
Рис. 4. Оновлений основний напис (розроблений ескіз та результат)
Відмітимо, що в кутових дужках наведені базові параметри програми, що заповнюються в файлах моделей деталей та складань і автоматично передаються у середовище кресленика.
Друге важливе питання, що виникає як у навчальному процесі, так і у виробництві – це позначення використаних стандартних виробів, в першу чергу найбільш поширених кріпильних деталей. Стандарти системи ГОСТ перестали бути чинними, але розробники пакетів моделювання поки не замінюють їх. Тож користувачам треба самостійно оновлювати відповідні бібліотеки. Дуже важливо, що згадані програми мають розроблені засобі для створення власних бібліотек стандартних виробів. Нами було розпочато роботи по створенню бібліотеки кріпильних виробів за оновленими стандартами ДСТУ на основі існуючих бібліотек зі стандартами ISO та DIN.
Позначення стандартних виробів у специфікації також змінюється і має відповідати стандарту ДСТУ ISO 7573:2018 Технічна документація на продукцію. Специфікація на запасні частини (рис. 5), але, звісно, державною мовою [11].
Рис. 5. Оновлена форма специфікації
На поточний час нами вже перероблено 19 сімейств стандартних виробів, які пройшли апробацію в навчальному процесі ХНАДУ (рис. 6).
Рис. 6. Розроблені сімейства стандартних виробів (станом на 05/02/2024)
Для редагування бібліотек стандартних виробів в програмі Inventor присутній спеціальний інструмент, який допомагає користувачу крок за кроком редагувати/створювати сімейства стандартних виробів. При зміні навіть одного параметра необхідно створювати новий рядок таблиці, тому іноді зручніше редагувати ці дані у програмі Microsoft Excel, яка дуже щільно інтегрована з Inventor.
Слід зазначити, що були змінені не тільки назви виробів, для їх правильного відображення у специфікації, але й додані поля, яких не вистачало у вихідних бібліотеках, зокрема значення класів міцності (рис. 7).
Рис. 7. Таблиця даних сімейства болтів за ДСТУ EN ISO 4014-2022

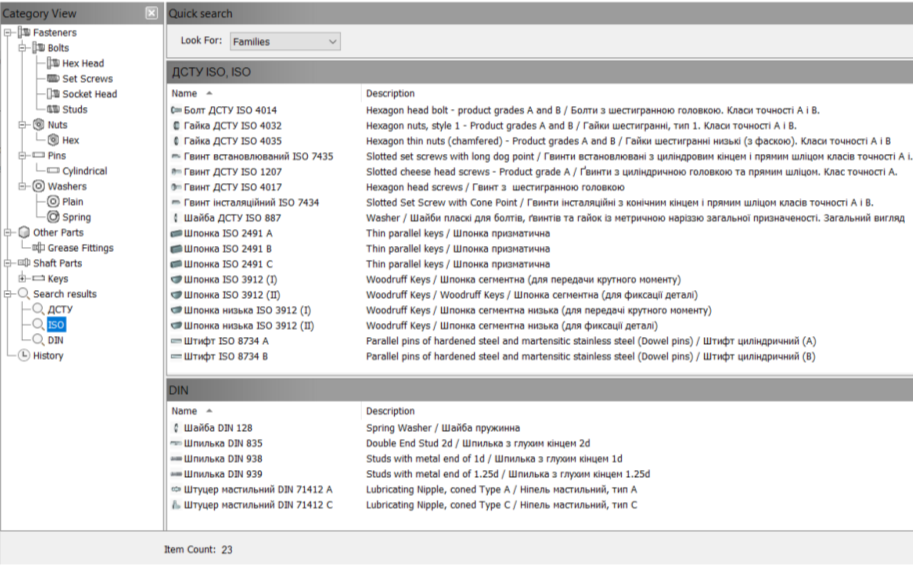

На рис. 8 наведені відповідні старі та нові діалогові вікна для обрання таких деталей.
Рис. 8. Вихідне та виправлене вікно для додавання болтів
Окрім вищезгаданих робіт, нами ведеться налаштування специфікації, коригування системи стилів об’єктів кресленика (ліній, розмірів, умовних позначок), а також розробляються бібліотека Ескізних символів (Sketch symbols) та шрифтів, які містять додаткові символи та позначення. В першу чергу це стосується таблиць параметрів для зубчастих коліс, технічних характеристик пружин, спеціальних символів для позначення паралельних та евольвентних шліців за стандартом ISO 6413:2018 Technical product documentation – Representation of splines and serration, та ін.
Висновки та перспективи. При розв’язанні описаних задач увага була приділена більш глибокому оволодінню наявними інструментами Autodesk Inventor, в тому числі через API об’єктів, методів та властивостей їх елементів. Також цими методами мають оволодіти студенти, щоб у процесі своєї подальшої роботи на тому чи іншому підприємстві вони були в змозі зробити відповідні налаштування та створювати необхідні сімейства параметризованих деталей.
З наступного навчального року планується впровадити в навчальний процес найновішу версію програм від Autodesk, в першу чергу Inventor – 2025. Для неї зараз виконуються і тестуються нові шаблони та стилі виконання основних елементів креслеників, зокрема, розмірів, у відповідності до чинних стандартів. В цих роботах виявила зацікавленість одна з українських компаній, яка є офіційним представником Autodesk. В подальшому це дозволить готувати кваліфікованих досвідчених фахівців – проєктувальників, дизайнерів, 3D-мейкерів, розробників конструкторської документації для всіх галузей промисловості України.
Ми зацікавлені в обговоренні питань, що виникають у наших колег щодо розв’язку подібних задач, які зустрічаються в їх практиці створення цифрових прототипів та їх креслеників за стандартами ДСТУ/ISO. Коментарі можна надсилати через форму зворотного зв’язку на офіційній сторінці кафедри комп’ютерної графіки ХНАДУ або на електронну адресу автора.
