[AutoCAD Plant 3D] Problème de diamètre de tube PVC

[frederic.bourrette]

Bonjour,

nouvelle utilisateur de Plant 3D pour l'industrie, je n'arrive pas a avoir les diamètres des tubes PVC, je n'ai que les diam. Fer ? Y as t'il un moyen de les avoirs ou faut-il les créer soit même ?  Créer une spécification juste pour le PVC.

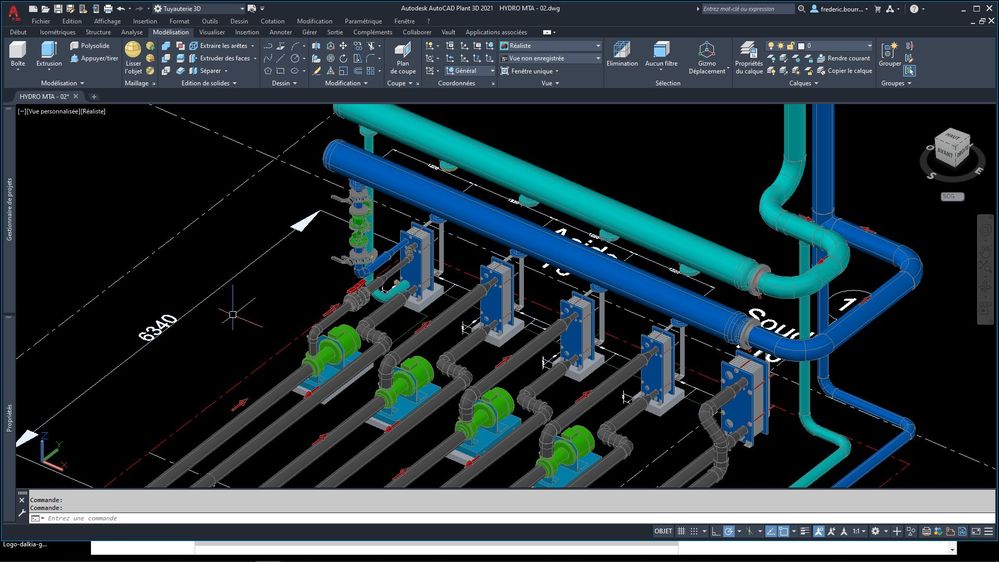

Dessinant des réseaux Plomberie soit en Fer soit en PVC les diamètres ne sont pas les mêmes.

et si vous connaissez des Tuto-Démo en français je suis preneur, j'en ai vus quelques unes sur le net mais ce sont des démo généraliste.

d'avance merci.

[DVaquand]

Bonjour

Les diamètres autres que ceux existants devront être ajoutés manuellement dans le catalogue.

Voici le processus

1. Ouvrez la spécification avec le catalogue associé dans l'éditeur de spécifications.
2. Dans le catalogue, sélectionnez le composant et passez à l'onglet "Taille"
3. Cliquez sur "Ajouter une taille" ou "Dupliquer la taille". Remplissez les champs appropriés.
4. Cliquez sur "Enregistrer dans le catalogue".
5. Passez à la spécification et choisissez dans le menu "Mettre à jour la spécification à partir des catalogues".
6. Double-cliquez sur le composant dans la spécification. La boîte de dialogue "Modifier les pièces" s'ouvre.
7. Dans la boîte de dialogue "Modifier les pièces", décochez "Masquer les pièces marquées" Supprimer des spécifications "".
8. Maintenant, la taille ajoutée est visible mais cochée dans la colonne "Supprimer des spécifications". Décochez cette colonne pour la taille spécifique.
9. Fermez la boîte de dialogue et enregistrez la spécification.

https://knowledge.autodesk.com/support/autocad-plant-3d/troubleshooting/caas/sfdcarticles/sfdcarticl...

Vous pouvez téléchager sur le site Autodesk des catalogues supplémentaires. Il existe le catalogue  "Georg Fischer" qui contient des composants PVC. Il n'est pas complet et il faudra certainement modifier des dimensionnels de composants pour les mettre à vos normes.

https://apps.autodesk.com/PLNT3D/fr/List/Search?facet=__category%3a%3aCatalogs+%26+Specs

Pour les tutos en français, il sont très rares !

Cordialement

Dominique VAQUAND

www.dovaq.fr

[frederic.bourrette]

Bonjour et merci pour les renseignements, je vais essayer ça le plus vite possible et vous tiens au courant.

bonne journée.

[patrick.emin]

Bonjour @frederic.bourrette

Si une des réponses résout votre problème ou vous a permis de mieux le comprendre, voulez vous avoir l'amabilité de cliquer sur le bouton  APPROUVER LA SOLUTION  en bas de la réponse qui apporte une solution?
Merci de ne pas accepter comme solution le message que vous êtes en train de lire.

[frederic.bourrette]

Bonjour, désolé, pas encore eus le temps d'essayer.

[frederic.bourrette]

j'ai téléchargé le pack Georg Fischer Content Pack mais y rien de plus, apparemment il faut déjà télécharger un autre pack avant d'installer celui ci.........

Sinon pour juste rajouter quelques diamètres PVC est ce que quelqu'un aurait un tuto ou démo précise ?

[DVaquand]

Bonjour

1 - Partie téléchargement

Téléchargez depuis ce lien le catalogue ASME et installez le

https://apps.autodesk.com/PLNT3D/en/List/Search?facet=__category%3A%3ACatalogs%20%26%20Specs%3A%3B__...

puis téléchargez depuis ce lien le catalogue Georg Fischer et installez le

https://apps.autodesk.com/PLNT3D/en/List/Search?facet=__category%3A%3ACatalogs%20%26%20Specs%3A%3B__...

Dans le dossier "C:\AutoCAD Plant 3D 2021 Content" vous devriez avoir le catalogue GF ajouté

2 - Partie Catalogue

Depuis "Spec Editor" ouvrez un des catalogues PVC de GF, par exemple "GF PVC Pipes and Fittings I.pcat".

Vous y trouverez des composants propres aux tuyaux et raccords.

Vous remarquerez que tous les composants non pas tous les diamètres.

Si vous souhaitez en ajouter il faudra le faire depuis le catalogue composant par composant.

Vous sélectionnez un diamètre et vous cliquez sur "Dupliquer diamètre"

3 - Spécification

Il faudra, soit créer une nouvelle spécification et y placer les composants souhaités. Ceux-ci peuvent provenir de différents catalogues. Cela sera le cas pour avoir dans votre spécification les tuyaux, raccords et robinetterie.

Par exemple

4 - Partie Plant 3D

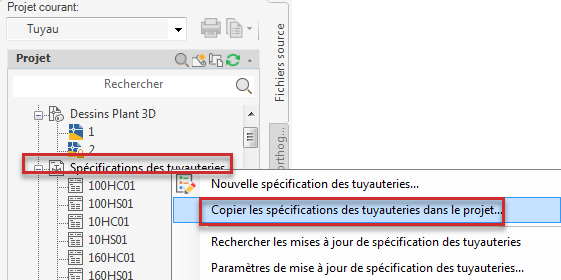

Chargez la spécification dans votre projet et mettez-là courante

Avant de créer la spécification je vous conseille de vérifier le dimensionnement des composants afin de ne pas avoir des erreurs par la suite dans le tracé de votre tuyauterie.

Cordialement

Dominique VAQUAND

www.dovaq.fr

[frederic.bourrette]

Bonjour et merci pour les détails,

j'ai fais quelques essais ce matin de création de nouvelle spécification perso avec Pipe, coude etcetc.

il faut que je peaufine encore mais c'est en bonne voie là !

Je me mélange un peu les pinceaux entre catalogue et spécification mais je commence à mieux comprendre les différences.

je vous tiens au courant une fois que j'y serais arrivée.

Cdt.

[DVaquand]

Bonjour

Pour faire simple, vous considérez le catalogue comme un grand magasin et la spécification comme un chariot dans lequel vous mettez les composants qui vous seront nécessaires pour construire votre projet.

Si vous ne trouvez pas votre bonneur dans ce magasin (catalogue) vous pouvez aller dans un autre magasin (catalogue) et toujours avec votre même chariot (spécification) ajouter d'autres composants.

Dans Plant 3D vous travaillez uniquement avec des spécifications.

Vos spécifications peuvent faire parties de votre projet ou mises en commun sur le réseau (attention si poste mobile).  Quant au catalogue il est dans un dossier unique, soit sur le poste utilisateur (par défaut lors de l'installation Plant 3D), soit sur un serveur pour être partagé.

J'espère que ces explications imagées vous permettront de mieux comprendre ce que sont catalogues et spécifications.

Cordialement

Dominique VAQUAND

www.dovaq.fr

[frederic.bourrette · Accepted solution]

Merci pour vos réponses, je vais m'entrainer à faire mes propres spécifications maintenant.
