O Autocad apresenta vários modos para inserir um bloco.
- Digitando Insert
- Aba Insert / painel Block
- Aba View / painel Palettes / Blocks
A versão AutoCAD 2020, apresenta um novo visual para a ferramenta Blocks.
Para inserir o bloco:
Posicione o cursor do mouse sobre o ícone do determinado bloco , clique com o botão esquerdo e arraste para a área do desenho.
Esse método ignora a opções em Insertion Options.
Posicione o cursor do mouse sobre o ícone do determinado bloco , clique com o botão direito e selecione a opção Insert que adota as opções determinadas em Insertion Options.
Curiosidades:
- Para apresentar a janela clássica Insert Block, digite CLASSICINSERT.
- O primeiro bloco apresentado na aba Other Drawing será marcado com o caractere *, que indica que o bloco é similar a um bloco criado com o comando Wblock.
- A ferramenta Design Center é outra ferramenta que permite inserir blocos e pode ser usado para inserir blocos no desenho corrente que estão em outros desenhos.
Variáveis de sistema
A seguir algumas variáveis do sistema que controlam o comportamento dos blocos.
BLOCKEDITLOCK
Controla a apresentação da janela Edit Block Definition ao clicar duas vezes no bloco.
BLOCKMRULIST
Controla a quantidade de blocos apresentados na paleta Blocos.
Valores válidos de 0 a 100.
Padrão 50.
BLOCKREDEFINEMODE
Controla a apresentação da janela Redefine Block.
EXPLMODE
Controla se o comando Explode pode ser aplicado em blocos sem escala uniforme.

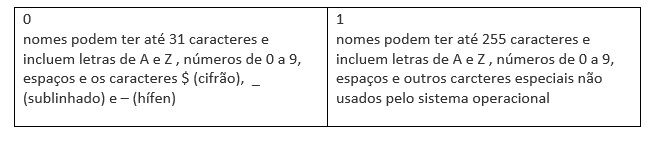

EXTNAMES
Controla os caracteres para nomes de blocos, estilos de cotas, layers e outros objetos nomeados.
GALLERYVIEW
Controla o modo de visualização dos blocos no menu suspenso.
