Os comandos Rotate e Scale apresentam a opção Reference e Copy.
Comando Rotate
O comando Rotate rotaciona um objeto em torno de um ponto base e a opção Reference permite alinhar um objeto em relação a outro objeto.
Acompanhe os exemplos:
O exemplo abaixo mostra a cadeira que está em uma determinada direção e a referência para o alinhamento da cadeira será a aresta da mesa.
Os ângulos serão determinados por pontos.
Mensagem na linha de comando ou através do Dynamic Input | Procedimentos para a execução do comando |
Rotate |
Ative o comando
|
Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0 Select objects. |
Selecione o objeto e pressione Enter. |
Specify base point: |
Especifique o ponto base, para este caso o ponto será determinado propositalmente na extremidade da mesa. |
Specify rotation angle or [Copy/Reference] : r
| Digite R e pressione Enter para selecionar a opção Reference. |
Specify the reference angle: |
Clique para especificar o primeiro ponto na cadeira para definir o ângulo de referência. |
Specify second point: |
Clique para especificar o segundo ponto na cadeira que define o ângulo de referência.
|
Specify the new angle: |
Clique na extremidade da mesa para determinar o alinhamento da mesa. |
A figura mostra o resultado do alinhamento da cadeira em relação a mesa com o comando Rotate com a opção Reference.

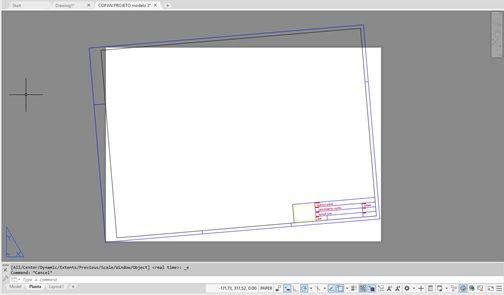

O outro exemplo mostra o caso de um carimbo que está em uma determinada direção e deverá ser alinhada horizontalmente.
Acompanhe a sequência:
Mensagem na linha de comando ou através do Dynamic Input | Procedimentos para a execução do comando |
Rotate |
Ative o comando
|
Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0 Select objects | Selecione o objeto e pressione Enter.
|
Specify base point: |
Especifique o ponto base.
|
Specify rotation angle or [Copy/Reference] : r
| Digite R e pressione Enter para selecionar a opção Reference. |
Specify the reference angle: |

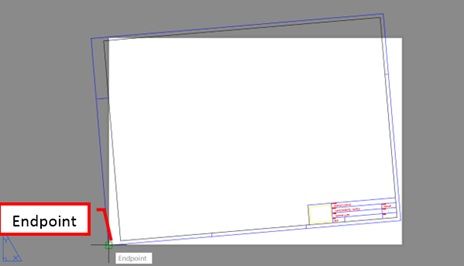

Clique para especificar o primeiro ponto.
|
Specify second point: |

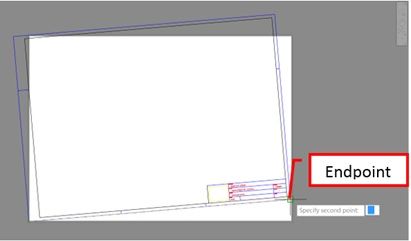

Clique para especificar o segundo ponto.
|
Specify the new angle: |
Digite 0 e pressione Enter para determinar o alinhamento horizontal com o angulo 0°.
|
A figura mostra o resultado do carimbo alinhado horizontalmente com o comando Rotate e opção Reference.
A opção Copy do comando Rotate permite rotacionar e criar uma cópia do objeto.
Acompanhe a sequência:
Mensagem na linha de comando ou através do Dynamic Input | Procedimentos para a execução do comando |
Rotate |
Ative o comando |
Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0 Select objects
| Selecione o objeto e pressione Enter.
|
Specify base point: |
Especifique o ponto base.
|
Specify rotation angle or [Copy/Reference] : r |
Digite C e pressione Enter para selecionar a opção Copy
|
Rotating a copy of the selected objects. Specify rotation angle or [Copy/Reference] | Digite 90 e pressione Enter para determinar o ângulo de rotação |
A figura mostra a copia rotacionada a 90° com o comando Rotate e opção Copy.
Comando Scale
O comando Scale altera o tamanho do objeto determinando um fator de escala
A opção Reference altera o ajusta o objeto a um determinado tamanho.
Neste caso é útil ter conhecimento do tamanho desejado.
Você pode usar esta opção quando você recebe um desenho ou objeto com “tamanho que não bate”.
A figura mostra uma casa de casal com comprimento 5.70.
Considerando como comprimento padrão de 1.88, o comando Scale será aplicado com a opção Reference em que a cama com comprimento 5.70 será redimensionado para 1.88.
Fonte: http://www.casaecozinha.com/2015/05/qual-e-o-tamanho-da-cama-de-solteiro-ou.html
Acompanhe a sequência:
Mensagem na linha de comando ou através do Dynamic Input | Procedimentos para a execução do comando |
Scale
| Ative o comando. |
Select object | Selecione o objeto e pressione Enter. |
Specify base point: |
Especifique o ponto base.
|
Specify scale factor or [Copy/Reference]
| Digite R e pressione Enter para selecionar a opção Reference |
Specify reference length |
Digite 5.70 e pressione Enter |
Specify new length or [Points]: |
Digite 1.88 e pressione Enter |
A figura mostra o comando Distance informando o comprimento da cama alterado para 1.88.
A opção Copy do comando Scale permite alterar o tamanho e criar uma cópia do objeto.
Acompanhe a sequência:
Mensagem na linha de comando ou através do Dynamic Input | Procedimentos para a execução do comando |
Scale
| Ative o comando |
Select object |
Selecione o objeto e pressione Enter.
|
Specify base point: |

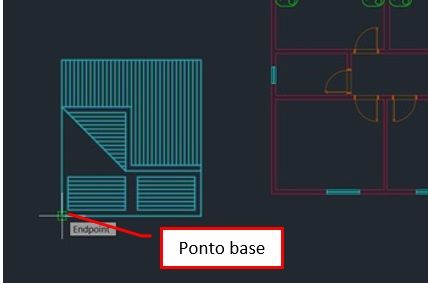

Especifique o ponto base. No exemplo, o ponto base não foi determinado no objeto propositalmente.
|
Specify scale factor or [Copy/Reference]: c Scaling a copy of the selected objects. | Digite C e pressione Enter para selecionar a opção Copy. |
Specify scale factor |
Digite 2 e pressione Enter
|
A figura mostra a cópia com o comprimento alterado.
