No Autocad, o arquivo com extensão .pat representa o tipo de arquivo para hachura.
Por padrão, o Autocad apresenta os seguintes arquivos para hachura:
Acadiso.pat (para unidades métricas) e acad.pat (para unidades inglesas) estão associados nos arquivos templates acadiso.dwt e acad.dwt .
A figura mostra o arquivo acadiso.pat
Um modo prático para carregar hachuras no desenho é com o auxilio da ferramenta Design Center (ADC).
Acesso
Aba View / painel Palettes
Acompanhe a sequencia.
Ative ADC.
Acesse o local dos arquivos no formato .pat.

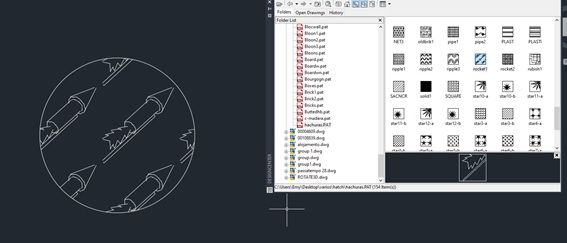

A figura mostra como exemplo, o conteúdo do arquivo hachuras.pat.
Clique no ícone da hachura e arraste para a área interna do objeto.
A figura mostra o resultado.
Observação:
Se o tamanho do objeto for incompatível com a escala da hachura , o Autocad apresenta a mensagem de erro.

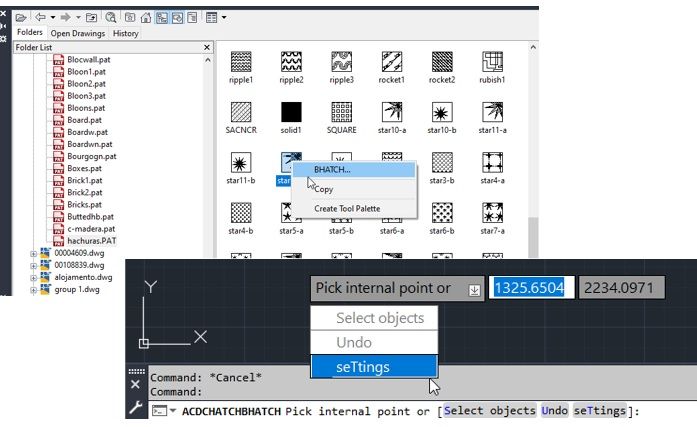

Para ajustar a escala da hachura, ative a opção Bhatch, selecione a opção Settings.
O Autocad apresenta a “antiga” janela de Hachuras.
Determine o valor em Scale.
Na mensagem Pick internal point, clique na área interna.
Para editar a hachura, clique para ativar a aba Hatch Editor ou através da janela Properties.
Segue o link para outra dica sobre hachura
https://forums.autodesk.com/t5/autocad-portugues/dicas-hachuras/td-p/8878063
Arquivo para download Hachuras.zip com mais de 1000 hachuras. A figura mostra alguns tipos.
