O comando Fillet arredonda ou cria uma concordância das arestas de dois objetos 2D com um arco tangente.
O Autocad define: um canto interno é denominado concordância e um canto externo é denominado arredondamento.
É possível aplicar o comando Fillet nos seguintes objetos .
Polylines 2D
Arcos
Círculos
Elipses e arcos elípticos
Linhas
Raios
Splines
Linhas infinitas
Superfícies e sólidos 3D

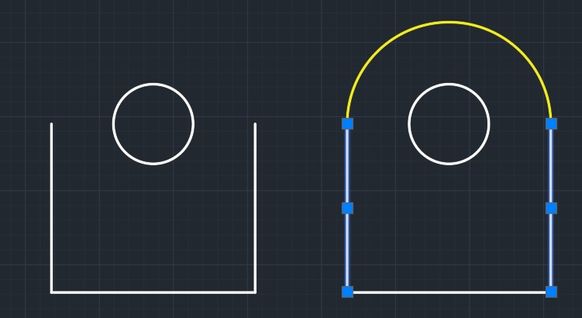

A figura mostra o resultado do comando fillet (em amarelo) aplicado entre dois objetos:
Determinando o raio igual a 0 , comando Fillet estende as duas linhas até um único ponto .
Pressione a tecla Shift para determinar o raio igual a 0, sem a necessidade de ativar a opção Radius e digitar 0.
O comando Fillet pode ser aplicado entre duas linhas paralelas, Ray ou Construction Lines. O raio do arco atual é ajustado para a distância entre os dois objetos selecionados.
Os objetos selecionados devem estar localizados no mesmo plano.
A figura mostra o resultado do comando Fillet aplicado entre 2 LINHAS.
