【吐槽大会】你最想实现的Plant3D功能

37 条回复37
已解决
回复
1 条消息(共 38 条)
张文潇|夜开荼蘼
11849 次查看, 37 条回复

【吐槽大会】你最想实现的Plant3D功能

随着Plant 3D 2022的发布,我们发现这款软件增加了很多功能,从怨念已久的多核优化到轴测图、项目比较等新功能,给人耳目一新的感觉,看来Plant3D也没有被完全边缘化啊。当然Plant3D还有很多需要改进的地方,按照Vicky小姐姐的话说,最应该投钱到哪个功能开发上。

ideas板块软件太多,很多都是“有生之年”系列,所以我在Plant3D讨论区发这个接龙贴,专门供大家吐槽和建言最希望实现的Plant3D功能。有一些建议说不定在本贴内就能得到实现。

我在这里做一个抛砖引玉,这里也不限于一个愿望,有可行性的最好,没准哪天就实现了呢:拥抱:


张文潇


zwxsopo@163.com
Senior Engineer
Jiangsu SOPO Engineering Technology CO. LTD.



静守时光 以待流年
37 条回复37
2 条消息(共 38 条)

我希望对正交切图的功能进行优化。

1、设置对切图区域外部进行消隐。比如对于一个多层框架模型,目前的切图选择的立方体很难对其中的一个小区域进行精确定位,比如我需要对其中的一部分进行切图,但是从俯视图或者前视图选择立方体大小的时候,就会被上部或者周围的管道和设备叠加,无法对切图立方体进行精确定位。如果能实现将模型的一部分消隐掉,这样就可以更容易找到需要切图的区域。

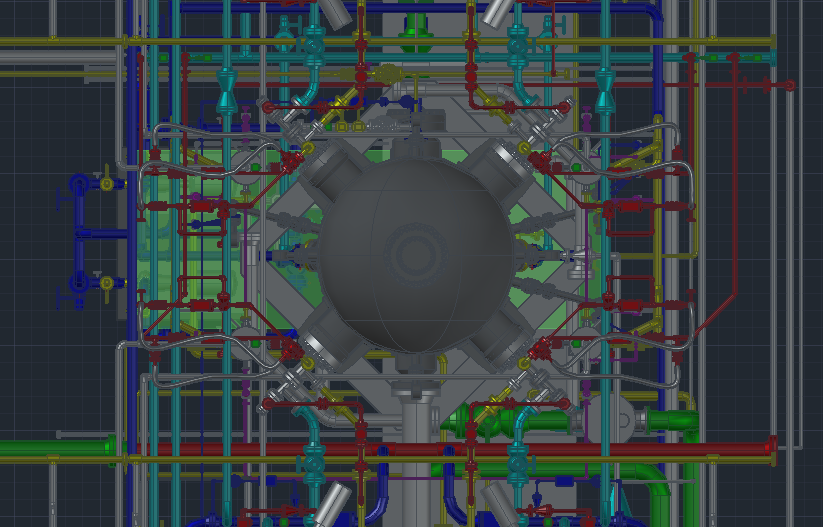

2、对于已切图形进行框选实现局部相邻视图。比如我对这个阀组进行框选(假设有这个功能),可以生成如左图一样的局部正交切图。


3、把已切好的视口复制到一张新图纸上,模型的连接还能维持。目前如果把已切好的图纸其中一个视图复制到新图纸(同一个项目中新建一个正交图纸)上,那么视口的图像就没有了,也就是说在新图纸上只能重新切图和标准。希望实现的功能就是把已切好的视口复制到一张新图纸上,图形和标注都能一起过来,还能更新视图和定位。

4、希望增加正交图错误检查功能。在使用正交切图的时候,有时候进行到最后一步“正在准备正交图输出”,结果就卡死了,等12个小时都没用。也不知道问题出在什么地方,于是这张正交切图就算废了,无法更新了,连带着其他的视口切图都没法用了,只能重新切图。所以希望能增加一个正交图检查的功能,自动修复一些错误,让程序能继续下去。


5、目前市面上也有一些正交切图自动标注软件,但是价格不菲,Bently就有自带自动切图标注的功能,希望Plant3D能实现类似这样的自动标注,把管道和设备的信息标注在切图框的四周,并进行距离连续标注就行了。从管道设备建模开始,再到轴测图生成、正交切图标注,其中正交切图标注占了约1/3~1/4的时间,如果能实现自动标注将可以大幅度提高设计效率。


先吐槽正交切图这个点,大家继续啊:笑眼笑脸:


张文潇


zwxsopo@163.com
Senior Engineer
Jiangsu SOPO Engineering Technology CO. LTD.



静守时光 以待流年
3 条消息(共 38 条)

https://forums.autodesk.com/t5/autocad-plant-3d-chan-pin-ji-shu-ying-yong-tao-lun-qu/shi-yongcad-kua...



占楼,加个链接,也是关于2022版的一个问题描述,我单独开了个帖:笑眼笑脸:

4 条消息(共 38 条)

这个好帖!感谢张工抛砖引玉,已帮您置顶!:竖起大拇指:





Lynn Zhang
Community Manager


5 条消息(共 38 条)

补充一下正交切图的功能。

6、希望能改进加载视图的功能。目前保存加载视图只能保存和删除不能修改,也不能导入导出,参照项目没法把原先的视图列表复制过来。想实现的功能就是可以修改已保存的视图数据,可以导出修改,再批量导入。

7、如果能根据加载视图列表实现批量切图,那就更好了。每次切图都要在电脑旁边等好久,尤其是模型较大、视图较多的情况,初始切图的位置可以自动指定,人工调整。



张文潇


zwxsopo@163.com
Senior Engineer
Jiangsu SOPO Engineering Technology CO. LTD.



静守时光 以待流年
6 条消息(共 38 条)

关于支撑元件库的几个建议:

1、可用数据管理器导出支撑元件的尺寸参数。比如一些可调参数的元件,在特性里能看到并修改这些参数,但是在数据管理器里没有,这样就只能导出详细描述却不能导出尺寸参数,无法实现对可变元件(可调整参数的元件)进行详细统计,比如一个吊杆被拉长了,具体需要多长材料统计就不知道,只知道有这么个元件。这个问题不光是支撑元件有,CustomParts元件也有,所以希望能增强数据管理器的统计功能,使得详细尺寸参数能够被导出导入。

2、增加虚拟支撑元件。我们在给管道增加支撑元件有时候并不需要让这个元件显示出来,只是在正交切图的时候能找到这么一个标记点,进行注释。这样就解决了多个管道共用一个支撑杆的情况。支撑杆只是一个装饰,每根管道的支撑其实是那个虚拟支撑,可以正常导出每根管道含支撑的轴测图。

多管道支撑杆多管道支撑杆

3、公共支撑元件的中心点可调整,类似上图那种支撑杆。目前所有的支撑件中心点都在管道中间,如果想给其中一根管道添加一个支撑杆,并不一定在支撑杆的中间,而是上下左右可调。所以希望对于支撑杆这种公共支撑元件,可以在尺寸特性里对中心点的位置进行设置。

4、在元件库编辑器里实现组合支撑。很多支撑是由一些基础元件组成的,能否有一个功能对这些基础元件进行组合,形成新的元件,这样在导出时可以将每一个基础元件进行分解统计。这也是目前管支撑统计很鸡肋的根本原因。

5、管支撑件的边缘无法捕捉。比如想在支撑件上加个梁,只能捕捉到中心节点,无法捕捉到三维实体的边缘,这样就很难精确绘制支撑件周边的三维实体或者给它附着其他支撑。



张文潇


zwxsopo@163.com
Senior Engineer
Jiangsu SOPO Engineering Technology CO. LTD.



静守时光 以待流年
7 条消息(共 38 条)
Anonymous

如图,这个布设新线功能,一个项目做下来少说也会点击几百次,管线一多,每次用到这个功能,就要从列表底部往上翻,非常不方便,强烈建议把“布设新线”这个功能单独做一个按钮,可以让用户自定义放在面板上的位置,这样工作效率也有一定的提升。

标记 (1)
8 条消息(共 38 条)
李榕华|Ronghua.LI
回复: Anonymous

亲,图呢?


李榕华

13489140049@qq.com




9 条消息(共 38 条)

关于管线绘制功能的建议:

1、希望能实现线转管之后还保留线,或者管转线功能。因为有时候线转管发现不合适需要重新调整,可是线没了,又得重画。

2、希望能增强线转管功能,我称为多段线模式。可以在空间绘制类似PID的多段线,并通过夹点调整管线走向,添加类似PID的单元符号,就像添加三维管道元件一样可以调整与各个夹点的相对距离,布置好之后,点线转管就可以立即生成三维模型,并且可逆调整。这个功能的优势是对系统资源占用最小,不必像三维模型展示时系统卡得要命。

3、设置一个增强隔离空间。目前的隔离只能对选中的元件进行隔离,我的这个增强隔离意思是通过一个立方块(类似于正交切图时的模型选择Cube),在这个Cube内的管线和设备进行隔离,这样就不必每次点选各个管线,而是方便的“一框”就可以对局部管道进行编辑。

4、希望自动配管更智能一些,这也是个老梗了。目前只能指望90°的两根管道进行自动配管,多一个弯头就很笨。

5、对右键“添加到选择”里面的菜单设置命令,因为经常会用到“选定零件之间的连接路径”,“连接的线号”这样的功能,希望能变成快捷方式。


张文潇


zwxsopo@163.com
Senior Engineer
Jiangsu SOPO Engineering Technology CO. LTD.



静守时光 以待流年
10 条消息(共 38 条)

绘制钢结构时的方向问题:目前我从下往上画和从上往下画,槽钢的开口方向时一样的。希望能像advance steel一样,通过绘制方向不一样,槽钢开口也不一样。不然每次都要去杆件设置里去调整,很麻烦

11 条消息(共 38 条)

关于塔形设备的建议

我建了一个塔形设备,分为三部分,拱顶为半球型封头,筒体,圆锥体


管嘴的高度是相当于锥底,设备的基点也是锥底。

接下来添加管嘴和平台。

后来因为设计变更,需要把锥底加长,问题就来了



图中黄色模型为锥底加长之后的样子,灰色模型为原先的。可以看出新旧模型的基点是重合的,管嘴也是重合的,因为它们都是基于锥底的。而我实际想要的效果是锥底加长之后,所有的管嘴都同时往上。也就是说希望管嘴是基于筒体底部圆心的。因为在设备设计的时候,管嘴高度只参照底部焊缝,而不是锥底。按照目前的情况锥底高度一调,上面所有的管口高度都得调。 而平台高度却是基于筒体底部圆心的,所以平台随着锥底的加长而抬高了。

总之,这就是带锥底设备的一个不方便的地方,我希望能统一设备平台和管嘴的参照点位置,都是基于筒体底部圆心。

另外设备的基点高度希望能设置成负数。


张文潇


zwxsopo@163.com
Senior Engineer
Jiangsu SOPO Engineering Technology CO. LTD.



静守时光 以待流年
12 条消息(共 38 条)
WeTanks
回复: Anonymous

布设新线,给它一个命令,应该不是个难事吧。

スクリーンショット 2021-07-25 155658.png

希望能在明年的版本里的新增命令中看到它。

We.Tanks

EESignature

A couple of Fusion improvement ideas that could your vote/support:
図面一括印刷

13 条消息(共 38 条)

关于设备平台,目前无法生成塔顶平台

一般的设备平台是这样的


其中平台的设置参数如下


可以看出平台的宽度是从塔壁开始计算的,平台宽度W必须大于0,如果想生成一个与设备直径相同的塔顶平台(如下图),就无法实现


希望能增加一个参数,设置平台的内侧直径,以区别与塔身的圆柱体直径。

另外吐槽一下,笼梯与平台相交会形成一个洞口,如果我不想生成笼梯,只想用直爬梯,那么这个洞口就不会生成如下图


希望可以设置是否生成洞口


张文潇


zwxsopo@163.com
Senior Engineer
Jiangsu SOPO Engineering Technology CO. LTD.



静守时光 以待流年
14 条消息(共 38 条)

线变管道功能很好,能不能把管廊也能搞成线变管廊。

15 条消息(共 38 条)

这个管廊指的是管廊的钢结构部分还是管廊上的管子呀?


李榕华

13489140049@qq.com




16 条消息(共 38 条)

管廊钢结构
17 条消息(共 38 条)

  1. 出正交图时bom表里希望可以添加钢结构;
  2. 出正交图时能够把被遮住的部分强制用虚线线型进行出图,压制平面图时重要设备放在平台下方也希望同整个平台一起出图,如果能够选择强制出图设备就更改好了!
18 条消息(共 38 条)

2在目前版本里是可以实现的,选择全部隐藏线就可以。


李榕华

13489140049@qq.com




19 条消息(共 38 条)

关于ISO标记信息的建议


在ISO中添加了标记信息后,默认是在一个共同图层“iso 信息”,如果是单根管线这没什么关系,但是如果是很多根管线,管线管理往往会将其中的一些管线图层关闭,这样ISO信息就孤立在外面,往往会造成误操作或者干扰,如果把ISO信息图层也关闭,那么就不知道在这个管线上加了啥信息。

我建议设置一个选项,可以将这根管线上的ISO信息归入管线图层,或者像管道支撑一样单独设置一个管线相关图层。这样就可以和管线统一管理,显示或者关闭。


张文潇


zwxsopo@163.com
Senior Engineer
Jiangsu SOPO Engineering Technology CO. LTD.



静守时光 以待流年
20 条消息(共 38 条)

关于管线切换标高捕捉的建议

在画第一根管道的时候设置管道底平标高为3000,这时候画的管道是正确的,但是拐个弯向上,捕捉底部标高为5000,但是生成的管道实际是中心标高5000,这个问题从2016版就有了(之前的应该也是),不知道软件就是这样的?这样很不方便呀,每次都要重新调整标高。


@Vicky.Wu


张文潇


zwxsopo@163.com
Senior Engineer
Jiangsu SOPO Engineering Technology CO. LTD.



静守时光 以待流年
