Outro modo para trabalhar com cota aditivas é utilizar o comando Qdim.
A vantagem deste comando: não é necessário mover UCS.
A figura mostra o desenho em que a localização dos círculos será cotado por ordenadas ou cota aditiva.
Para selecionar todos os círculos, a seleção será com a ferramenta Select Similar.
Clique em um círculo, pressione o botão direito do mouse e selecione a opção Select Similar.
Observe que todos os círculos foram selecionados.
Clique na linha horizontal para adiciona-la na seleção. Mantenha os objetos selecionados (não pressione ESC).
Acompanhe a sequência para inserir a cota aditiva com a opção Ordinate do comando Qdim.
Ative o comando Qdim.
Mensagem na linha de comando ou através do Dynamic Input | Procedimentos para a execução do comando |
qdim | Ative o comando |
Specify dimension line position, or [Continuous/Staggered/Baseline/ Ordinate/Radius/Diameter/ datumPoint/Edit/seTtings] | Digite p e pressione Enter para selecionar a opção Datum Point ou outro modo para selecionar a opção é através do menu.
|
Select new datum point: | Clique na extremidade do objeto para determinar o ponto de referencia No exemplo, o ponto foi determinado na extremidade do objeto com auxílio de OSNAP – Endpoint.
|
Specify dimension line position, or [Continuous/Staggered/Baseline/ Ordinate/Radius/Diameter/ datumPoint/Edit/seTtings]
| Digite O e pressione Enter para selecionar a opção Ordinate. |
Specify dimension line position.
| Clique para determinar a localização das cotas.
|
Ative novamente o comado Qdim para inserir as cotas na direção vertical.
Mensagem na linha de comando ou através do Dynamic Input | Procedimentos para a execução do comando |
qdim | Ative o comando |

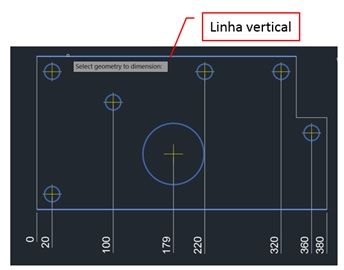

Select geometry to dimension:
| digite p e pressione Enter para seleção previous . Observe a seleção dos objetos selecionados anteriormente. Clique na linha vertical para adiciona-la na seleção
|
Specify dimension line position | Direcione o cursor do mouse para determinar a direção vertical das cotas e clique para especificar a localização Clique para determinar a localização das cotas.
|

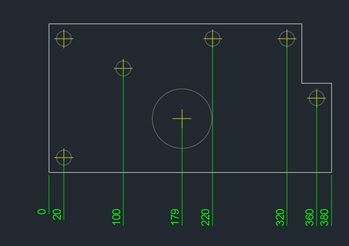

A figura mostra o desenho com as cotas aditivas.
Cotas no layout
Para mover as cotas para o Layout, utilize o comando ChangeSpace.
No Layout , ative Model space, clique duas vezes dentro da área da Viewport ou clique na opção Paper na barra de Status.
Clique na cota, pressione o botão direito mouse e selecione a opção Select Similar para selecionar todas as cotas.
Ative o comando ChangeSpace.

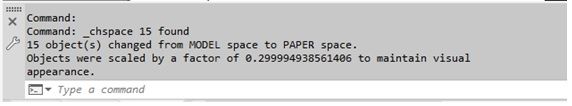

Observe na linha de comando a confirmação do resultado do comando.

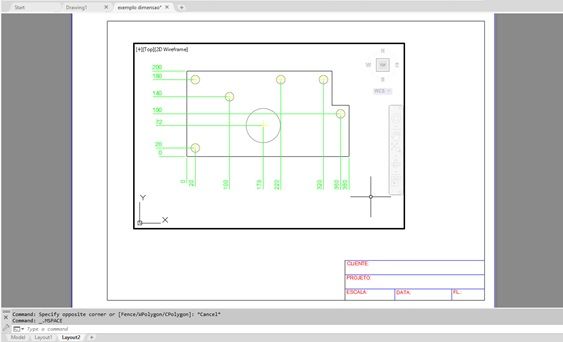

Observe o resultado com as cotas no layout.
