Blocos dinâmicos e restrições em um carro

[Anonymous]

Depois de um trabalho aqui tive a ideia de fazer um bloco dinâmico de um carro que mostre a trajetória do giro do carro ao alterar o raio de abertura dos pneus frontais, mas estou enfrentando umas dificuldades que não consegui resolver ainda.

Esses são os detalhes:

Bloco do carro com o raio de giro dos pneus

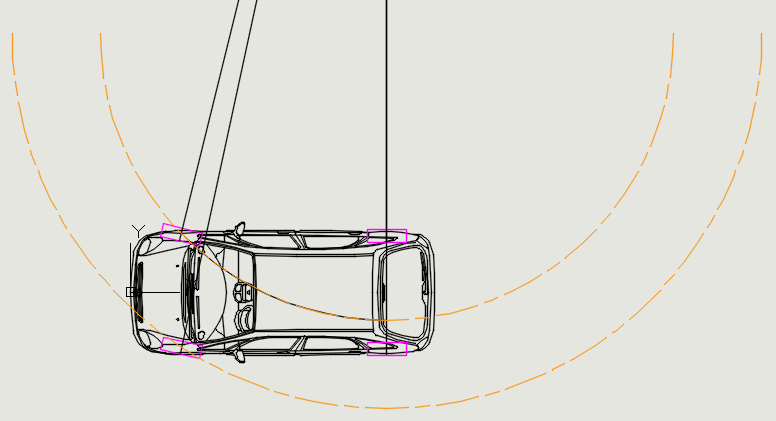

Arcos não seguem o aumento do raio de giro dos pneus

Usando o stretch de um ponto dos blocos dinâmicos eu aumento e diminuo o raio de giração dos pneus, abrindo e fechando a curva do carro, mas os arcos não estão sendo afetados, continuam no mesmo local, não encontrei solução desse problema ainda. Que restrição eu posso usar para resolver esse problema ou de que outra forma posso fazer isso?

[MatiasWendt · Accepted solution]

Olá @Anonymous

parabéns pelo trabalho, muito bacana seu bloco..

acredito que os arcos vc possa alterar usando SCALE, acredito que seja a ação mais simples para o seu caso.

[Anonymous]

Sua dica solucionou o problema, obrigado. 😀

Mas tive que fazer alterações, mudar o parâmetro do stretch do raio de abertura de point pra linear, tive que criar mais arcos para a trajetória pq os arcos que ficaram associados com o scale diminuem seu comprimento ao dar o stretch do raio de abertura, mas o raio de abertura do arco funciona perfeitamente.

Deu certo mas não fiquei tão satisfeito, senti nesse processo que falta algumas restrições nas opções que tem no autoCAD, como: fixar um comprimento de arco, pra gente poder alterar o raio de abertura sem problema(o scale altera o comprimento) e unir o centro de uma circunferência/arco com uma linha

[f_santana]

legal o seu exercício, mas na minha experiência estas simulações induzem ao erro. (como o que aconteceu aqui em São Paulo em uma parada de ônibus)

o mais confiável é a utilização de simuladores como o Vehicle Tracker da Autodesk.
eu sei, as prefeitura especificam estes giros nos seus códigos de obras, mas eles são falhos.

[MatiasWendt]

Olá @Anonymous

fico feliz em ter lhe auxiliado, ou pelos menos indicado o caminho...

claro que, dependendo da finalidade, o comentário do @f_santana  está correto, existem alternativas específicas para cada caso.

ótimo trabalho... Sucesso pra ti...
