Сімейство із вкладених сімейств на основі Structural Framing розсипаються в проекті як тільки для балки вибирається галка Shared. Можливо хтось знайшов розв'язання даної проблеми, буду вдячний за допомогу.

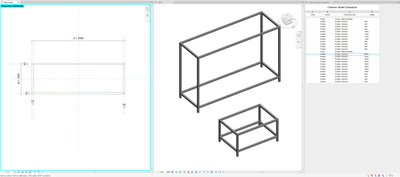

Саме сімейство та гіфку проблеми додаю до поста у вкладені:
Gelöst! Gehe zur Lösung
Gelöst von oleksandr.kanivets. Gehe zur Lösung
Gelöst von vadim.parnitski. Gehe zur Lösung
Gelöst von Yaroslav.shelest. Gehe zur Lösung
Доброго дня.
Сімейство звісно цікаве, але там помилок багато, є багато питань щодо раціональності використання Reference Line та самого типу сімейства.
Пропоную спростити помаксимуму і вводити складніші типи шаблонів тільки за обгрунтованої потреби.
Тому пропоную розібрати створення таких сімейств, як і будь яких інших, на етапи.
1. Вся геометрія створюється на опорних площинах, опорні площини керують всім, в тому числі прив'язками Shared сімейств/вкладених сімейств. Опорна лінія, є вид опорних площин, але більш складний з своїми нюансами, в більшості випадків її слід уникати, окрім випадків де це дійсно потрібно.
2. Сімейство створюємо спершу як прототип, без десятків типів/типорозмірів і надмірної деталізації.
Як бачите в моєму випадку просто паралелепіпед.
3. Управління розмірами материнського сімейства і вкладені сімейства. Спершу створюємо скелет який обвішуємо розмірами. Далі додаємо площини до яких будемо прив'язувати вкладені сімейства.
Не забуваємо всім площинам дати імена, та присвоїти рівень толерантності до прив'язування.
В більшості випадків якщо до площини треба прив'язатися - ставимо Strong Reference.
4. Вставляємо в материнське сімейство вкладене сімейство і методично прив'язуємо до площин.
Після прив'язки перевіряємо отримане сімейство, змінюємо всі можливі розміри і типи. Якщо десь "не правильно" прив'язалися це буде видно - деталь "злетить".
5. Вставляємо в проект і специфікуємо. Тип параметру має бути Shared.
В прикладі який я завантажив використано шаблон Generic Model.
Категорію звісно оможна за потребою змінити.
Використання просунутих шаблонів категорично не рекомендую.
Тільки за аргументованої потреби і релевантного досвіду, хоча і тут слід зважувати всі за і проти.
Завжди перевіряйте як ведуть себе отримані сімейства в екстримальних умовах, чи може користувач задати надто малі чи надто великі розміри, чи можлива внутрішня колізія на рівні розмірів та логіки в самому сімействі (радіусі/отвори і т.п.), відповідь на ці питання збереже вам багато часу та нервів.
Відповідь корисна? Клікніть на"ВПОДОБАЙКУ"цим повідомленням! | Do you find the posts helpful? "LIKE" these posts!
На ваше запитання відповіли? Натисніть кнопку "ПРИЙНЯТИ РІШЕННЯ" | Have your question been answered successfully? Click"ACCEPT SOLUTION"
Yaroslav Shelest / Ярослав Шелест
BIM-Manager & Civil Engineer & Інженер ПЦБ
Facebook |LinkedIn |Autodesk |Behance
Дякую, Ярославе за таку змістовну відповідь та інструкцію щодо створення сімейства, переконаний вона буде корисною багато для кого.
На жаль саме питання та проблема полягає якраз таки в особливості роботи галки Shared, більше того подібну проблему/помилку не раз спостерігаю коли користувач пробує в процесі роботи над проектом змінити Not Shared на Shared.
Звісно, в цьому випадку можна також припустити, що сімейства на основі шаблону Structural Framing передбачають їх застосування лише в проекті, і що розробники програми не передбачали їх застосування в якості вкладених сімейств, проте це дивно оскільки значний їх функціонал працює також і в редакторі сімейств. І дуже шкода, коли у стандартній бібліотеці є значний вичерпний список готових сімейств із різноманітними профілями, а ми їх не можемо використати як вкладені компоненти.
Гадаю, що дану тему варто додати до ідей/пропозицій Revit.
Зважаючи на тип помилки та відсутність рішення на стороні користувача, додав дане питанням/проблему до Revit Ideas з хештегом API.
Гадаю, що це все ж таки питання/проблема програмного характеру і потребує уваги розробників:
https://forums.autodesk.com/t5/revit-ideas/error-with-the-quot-shared-quot-checkbox-when-loading-a/i...
Прохання за можливості проголосувати, щоб якомога швидше звернути увагу розробників на дану проблему.
@vadim.parnitski привіт.
Краще не використовувати сімейства на основі стандартного шаблону балок (structural framings), тому що вони мають власну поведінку, яка визначається їх опорними площинами.
Рекомендую створювати такі каркаси по шаблону на основі лінії (line based) - взаємні з'єднання будуть працювати, але без реакцій на інші елементи в проекті. У вкладені приклад молдінгів по категорії архітектурної колони.
Відповідь корисна? Клікніть на "ВПОДОБАЙКУ" цім повідомленням! | Do you find the posts helpful? "LIKE" these posts!
На ваше запитання відповіли? Натисніть кнопку "ПРИЙНЯТИ РІШЕННЯ" | Have your question been answered successfully? Click "ACCEPT SOLUTION" button.
Oleksandr Kanivets / Олександр Канівець
ASKansulting CEO & Autodesk Instructor & Autodesk Partner
Facebook | Twitter | LinkedIn
@vadim.parnitski оновили сімейства каркасів - додали параметри зазорів (Gap) та поворотів підрізок. В цьому прикладі при будь-якому куті _Angle підрізки в 45 град зберігаються.
