Оновлення в DOSC. Extract pages and attributes (Видобути сторінки та атрибути)

[Yaroslav.shelest]

Привіт.
Чи звернули ви увагу на доволі потужне оновлення Extract pages and attributes (Видобути сторінки та атрибути) ?
Пропоную пару тестів.
Отже маємо багатосторінковий PFD.

При першому запуску маємо віконце Welcome з описом що можна зробити:
1. Автоматично розділити багатосторінкові PDF на коремі файли
2. Захопити області заголовку/штампу і зберегти їх як значення атрибутів.
3. Упорядкувато нові окремі файли креслень у папках і визначити дозволи для цих папок

Також в розділі What's new?  маємо повідомлення про те що Адміністатори проекту можуть створювати шаблони блоків заголовків і керувати ними в меню Files > Settings > Title block templates.

На останок Limitations in this release.
1. Автоматичні гіперпосилання між витягнутими малюнками не створюватимуться.
2. Сторінки, повернуті під час видобування, не будуть збережені як повернуті.
і посилання на офіційну довідку Learn more.

Отож тестуємо. Беремо альбом підготовлений в TEKLA, щоб було ближче до тіла.
1. Стандартний штамп не побачило 🙂

2. Спробуємо виправити ситуацію визначивши блок штампу

Так виглядає перший запуск.

Далі треба замаркувати області під віповідні параметри.

Максимально інтуітивно зрозумілий інтерфейс як на мій погляд.

Тільки є проблема, відсутні кириличні мови...

І як результат...

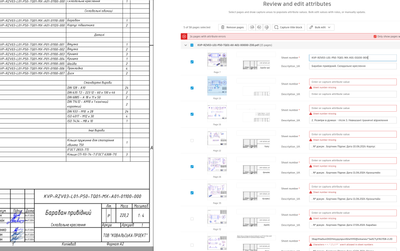

Половину таки розпізнало. Це вже цікаво.
Видимі причини:
- Різні формати аркушів

Загалом внести дані не так вже і складно, доволі швидко робиться.

Важливо що можемо  пакетно редактувати дані.

Зберігаємо

Трохи чекаємо

Перший тест пройдено.
Основне це опис файлу, і ми його отримали. В моєму кейсі це важливо, так як цю інформацію вносили вручну, що не було добре.
А ось з назвою файлу і іншими атрибутами треба попрацювати.

Подальші тести проведемо під цим постом.

[Yaroslav.shelest · Accepted solution]

2. Перед наступним тестом  створимо Title block template.
Ось тут знаходиться.

Питає на основі якого файлу створювати

Даю ось такий файл

Також створюємо декілька шаблонів на різні формати

Тепер можемо вибрати потрібний формат для розпізнавання.

Оце вже серйозний тест, 180 сторінок альбом.
Розробка в INVENTOR

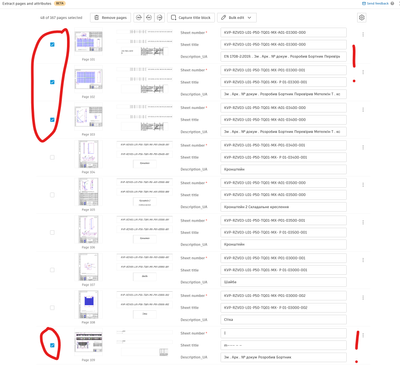

Обираю шаблон А4 і вказую відображення тільки файлів з помилками, і видаляємо помилкові результати.

Видаляю додатково ті що АСС вважає коректними але я бачу що вони іншого формату, теж виділяю та видаляю.

після цих маніпуляцій залишились 119 аркушів, але всі А4 як в шаблоні, отож очікую 100% правильний результат.
Збірігаю файли... це трохи займає часу.

 

Все як і очікувалося. Тепер повторюю процедуру з іншими форматами.

Бачу суттєву незручність, доволі не зручно обирати багато аркушів.
Дуже потрібен селектор на базі формату/розміру аркуша.

Ок, А4 доволі легко виокремити з поміж інших візуально видалити.
далі складніше, є 15 аркушів які відрізняютьсявід формату А3,
Очевидно що краще їх зараз вручну виправити, ніж потім знову повторювати процедуру видалення А4 і А3.
Селектор по формату дуже потрібен.

Відповідно відкриваємо паралельно два вікна і списуємо, 10 хв тут загубили.

Поки чекаємо на результат, одразу відвідують думки про максимальну уніфікацію розміру аркушів.
Ну ось, це те що і очікувалося.
