начал делать свой первый проект в Ревите, хотел бы освоить быстрей чем за полтора месяца.

Contributor
VladimirSamoylenko
Сообщения: 19
Зарегистрированный: ‎04-03-2012
Сообщение 122 из 140 (4 657 просмотров)

Re: Примеры проектов

04-17-2012 10:49 PM в ответ на: IliyaGlukhanyuk1325

Проект квартиры. Сделан в Ревит 2011. Рабочим, кроме чертежей, делал 3д виды особенно спорных и сложных участков - были очень рады и требовали еще. Тренировочный рендер делал в процессе работы, для проверки возможностей визуализации интерьера в Ревите.



Активно использую стадийность в каждом проекте  - не только наглядно но и полезно. Благодаря стадийности приходилось разрешать чужие споры, возникшие на поздней стадии ремонта, у меня то все записано, где какая перегородка была и какой обьем демонтажа можно посчитать. Обмеры делаю всегда сам.



Также стадийность позволяет выделять цветом сносимые и возводимые конструкции. Это у меня уже как шаблон.









Полы делаю перекрытиями, это позволяет гибко менять состав пола в пределах одного помещения. Здесь еще простой вариант без художественного паркета с окантовками вокруг колонн.

план полов.jpg



В квартирах больше всего возни у меня бывает с потолками, поэтому моделирую не только потолки, но и вертикальные стенки  на особо важных участках, так как они гарантированно попадают в разрезы и меньше потом ручного рисования.

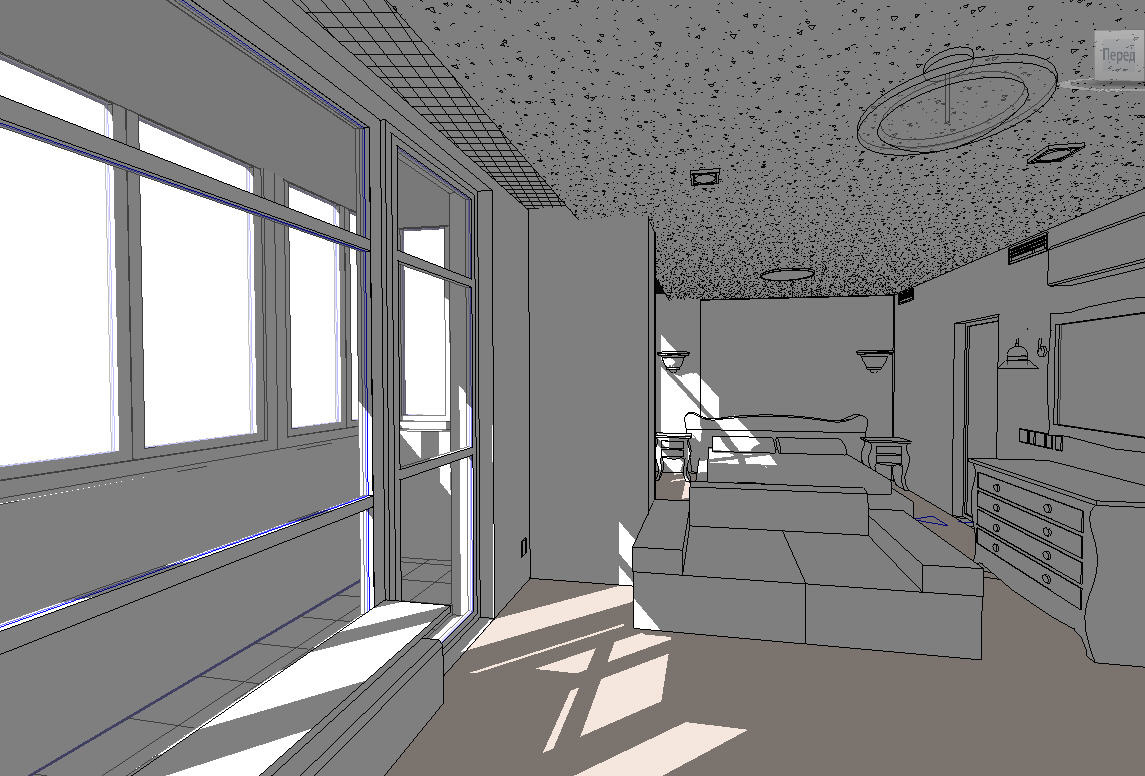

3Д виды без тонирования для рабочих3д работа.jpg




Потом тренировался рендерить интерьер, кое что отправлялось заказчику для общего понимания пространства, как будет размещаться купленная мебель и светильники в помещении, так как мои модели имели точные размеры и точные привязки к уже новым возведенным стенам и проемам. Например утром решались вопросы о переносе вентрешеток и переносе проема, соответственно менялись привязки кондиционера, светильников, розеток и выключателей, естественно в проекте я вносил изменения и сразу же выдавал обновленные чертежи и рендер, как это будет выглядеть.    Изначально делался рендер интерьера визуализатором, еще до демонтажа конструкций.сверху цвет.jpg











Contributor
VladimirSamoylenko
Сообщения: 19
Зарегистрированный: ‎04-03-2012
Сообщение 123 из 140 (4 642 просмотров)

Re: Примеры проектов

04-18-2012 01:08 AM в ответ на: Crash45

Не нашел как редактировать сообщение, поэтому продолжу тему о квартирах в новом сообщении.

Решил делать плитку в санузлах "по честному", не помню почему не использовал навесную стену, сварганил быстро семейство плиток и через типоразмеры делал им подрезку(не спрашивайте почему так геморно я учудил, я сам сейчас не помню). Цель была получать автоматом развертки по санузлам, а также рендер разверток, чтоб видеть сочетания цвета и текстур плиток. Для этого еще пришлось сделать материалы с точными текстурами используемых плиток.















СУ развертки.jpg



Также заказчик просил показать 2 варианта потолка в кухне, с помощью Ревита удалось это сделать быстро и после утверждения варианта по телефону, чертежи выбранного варианта в течении часа были высланы прорабу. Рендер плохой, извините.





кухня вар1.jpg





кухня вар2.jpg



Еще заказчику нравилось смотреть на планировку сверху, после каждой из многочисленных перепланировок обновлял ему этот вид.




Distinguished Mentor
Borissofff
Сообщения: 1 006
Зарегистрированный: ‎05-12-2009
Сообщение 124 из 140 (4 637 просмотров)

Re: Примеры проектов

04-18-2012 01:13 AM в ответ на: VladimirSamoylenko

 Впечатляет!

Вы в своем проекте использовали много библиотечных элементов!

Это все ваши или же скачали из интернета?




Contributor
VladimirSamoylenko
Сообщения: 19
Зарегистрированный: ‎04-03-2012
Сообщение 125 из 140 (4 634 просмотров)

Re: Примеры проектов

04-18-2012 01:32 AM в ответ на: Borissofff

 Большинство элементов скачано+ произведен серьезный тюнинг, неизмененных семейств практически нет. С нуля делал светильники с гранеными стекляшками и семейство керамических плиток.

Contributor
VladimirSamoylenko
Сообщения: 19
Зарегистрированный: ‎04-03-2012
Сообщение 126 из 140 (4 568 просмотров)

Re: Примеры проектов

[ Изменено ]
04-23-2012 10:40 PM в ответ на: VladimirSamoylenko

Простенький коттедж. Сделан в Ревит 2011. Без творческой работы, заказчик попросил только чертежи для стройки. Пришлось под это дело создать семейство фундаментных блоков и прилично помучаться со стропильной системой.






Стропильная система забрала очень много времени, балки до сих пор не приручены и не хотят правильно сопрягаться. Триалку Rafter+  жалко было активировать под такой пустяк.















ЖБ каркас стараюсь держать отдельным видом, для наглядности себе и иногда заказчику отправляю как доп. материал, чтоб по телефону вопросами не заваливал.


Valued Contributor
Simonoff
Сообщения: 60
Зарегистрированный: ‎09-04-2010
Сообщение 127 из 140 (4 543 просмотров)

Re: Примеры проектов

04-24-2012 09:58 AM в ответ на: VladimirSamoylenko

Облегченный монолитный каркас с кессонными плитами перекрытий и вафельной фундаментной плитой. Использование связки Ревит+Робот.

Перспектива_1.jpgПерспектива_2.jpgПерспектива_3.jpgПерспектива_4.jpg2012-04-24_1942.jpg2012-04-24_1944.jpg2012-04-24_1951.jpg

New Member
april013
Сообщения: 1
Зарегистрированный: ‎05-25-2012
Сообщение 128 из 140 (4 323 просмотров)

Re: Примеры проектов

05-25-2012 07:37 AM в ответ на: IliyaGlukhanyuk1325

Здравствуйте, не судите строго, этой был мой первый интерьер в Revit, и второй проект в нем вообще. Знакомство с программой, которое удачно совместилось с небольшим заказом. Задача-подготовить чертежи по ремонту помещения для подрядчика. Был весь комплект (обмерочный, план демонтажа, расстановки мебели, план полов, специи на двери-окна и т.д). Что порадовало, все выполнялось в одном файле, без привлечения других программ. Рендера такого заказчику хватило(хотя на тот момент я лучшего и предложить не могла :smileyembarrassed:). Стулья,диваны-библиотечные. Столы и другое -семейства без параметризации. Получился такой учебный проект, за который еще и заплатили :smileywink:Untitled-1.jpgUntitled-1.jpg

Distinguished Contributor
Marsikus
Сообщения: 364
Зарегистрированный: ‎02-18-2011
Сообщение 129 из 140 (4 237 просмотров)

Re: Примеры проектов

[ Изменено ]
06-07-2012 12:09 AM в ответ на: april013

Revit? Нет, не слышали! Только правил модератор , только хардкор! :smileyhappy:

Правил модератор

__________________________________________
Экономя киловатты ты даешь на фронт гранаты!
energokot.blogspot.com
Distinguished Mentor
Borissofff
Сообщения: 1 006
Зарегистрированный: ‎05-12-2009
Сообщение 130 из 140 (4 222 просмотров)

Re: Примеры проектов

[ Изменено ]
06-07-2012 06:46 AM в ответ на: Marsikus

Marsikus написано:

Revit? Нет, не слышали! Только ... , только хардкор! :smileyhappy:



Это ваш проект? Какое отношение к Revit? Ссылки убираю, вам предупреждение.
