Примеры проектов

Предлагаю здесь выкладывать примеры своих работ, но не просто картинки, чертежи или тп. А с описанием какой функционал пришлось задействовать, чтобы получить необходимый результат.

Ilya Glukhanyuk / Илья Глуханюк
Moderator / Модератор
Prorubim | Revitilution
Facebook |Twitter | VK |
LinkedIn

192 ОТВЕТ 192
Сообщение 2 из 193
Severnik
в ответ: Iliya.Glukhanyuk

Начнем с малого, со скамейки 🙂

Скамейка в духе параметрической архитектуры.






 Скамейка располагается в частном ландшафте, идея решения в том чтоб скамейка слилась с окружающей композицией - Дикая природа, грот, пещерное костровище.

Реализация путем нарезки из влагостойкого ДСП на станке с ЧПУ либо вырезанием из камня водой.



Проект выполнен в RAC. фриформа создана направлющей и разными образующими (профилями), после чего "нарезана" void'ами (пустотелыми объектами)






После чего сделаны планы по "секциям" и сечения по каждому профилю



2011-02-26_3.png.






Для реализации были нужны сечения с размерами габаритов и всеми радиусами (просьба заказчика).

Так как фриформа после "нарезки" не давала информацию о радиусах (нельзя образмерить), хотя все профили были нарисованы с точными радиусами, пришлось экспортировать все сечения в автокад.

В автокад все привел в "потребный" вид и образмерил2011-02-26_5.png.





Заказчиком выбран метод нарезки из влагостойкого ДСП на станке с ЧПУ.

Сейчас проект на стадии изготовления.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 3 из 193
Severnik
в ответ: Iliya.Glukhanyuk

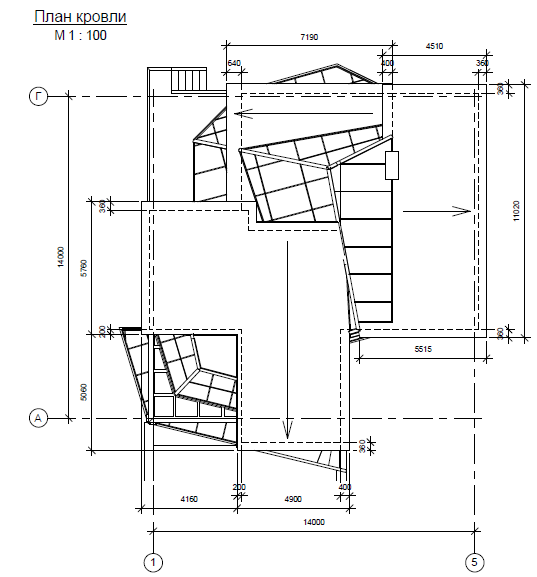

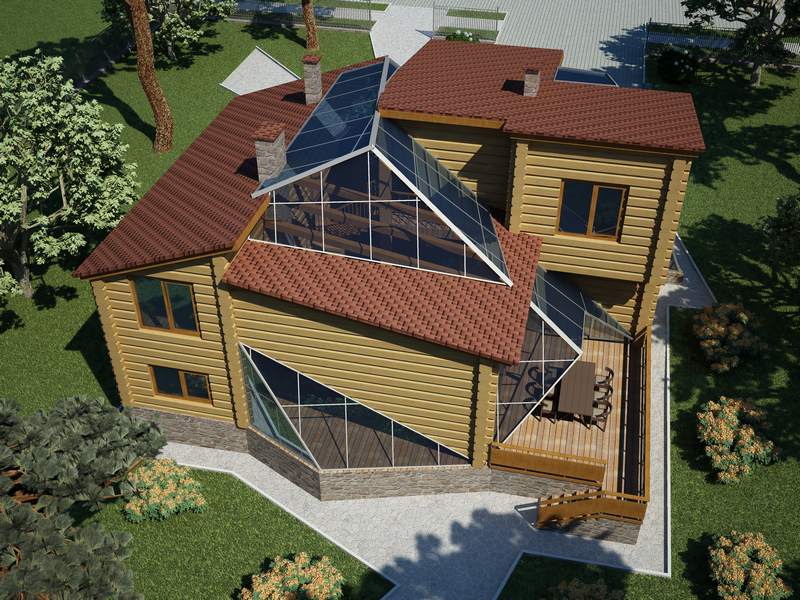

Частный коттедж. 2008г.



Частный загородный дом предназначен для комфортного проживания одной семьи.
В основе архитектурной идеи лежит смешение традиционных и современных решений. Современные решения как луч солнца в лесу, проникают в глубь и раскрывают суть.

Традиционные решения олицетворяет деревянный дом из клеенного бруса, а современные решения, они же луч солнца, олицетворяет стеклянная конструкция (наклонное остекление) которая прорезает деревянный сруб и раскрывает внутреннее пространство дома. Благодаря чему дом наполняется светом и внутреннее пространство визуально расширяется.



Проект выполнен в RAC 2008, визуализация 3DSMAX + VRay.

Стеклянная конструкция выполнена навесными стена по граням mass формы.

Деревянные стены, сечение задано вырезанием "стыков", вырезы стекла редактированием профиля




l_2.jpg.


























Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 4 из 193
Borissofff
в ответ: Iliya.Glukhanyuk

Неожиданное слияние стекла и дерева!!!

Aleksey Borisov / Алексей Борисов

Blog Revit | Forum Revit | YouTube - Revit

Facebook | VK | Twitter


I am an EXPERT ELITE member


Находите сообщения полезными? Поставьте Нравится (Like) этим сообщениям!
На ваш вопрос успешно ответили? Нажмите кнопку 'Утвердить решение'



Чаты в TELEGRAM и форумы про Revit:


https://t.me/bim_help -- https://t.me/prorubim_bim_chat -- https://forum.bim2b.ru/

Сообщение 5 из 193
Severnik
в ответ: Borissofff

Спасибо, Алексей.

Первоначально идея была опробована во время учебы в институте на курсовом, тогда нужно было много макетировать чтоб "понять" проект. С использованием ревита это намного проще.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 6 из 193
Severnik
в ответ: Iliya.Glukhanyuk

Форэскиз. Панорамный лифт на берегу моря.



Эскиз не утвержден руководством. " - Это все интересно но нужно что-то по проще" (имелось ввиду не стоимость, а восприятие заказчика..)



Форма создана целиком mass-обектом. Профиль в 2=х местах повернут на 45 градусов, и "нарезана" void'ами











.lift3.jpg.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 7 из 193
Severnik
в ответ: Iliya.Glukhanyuk

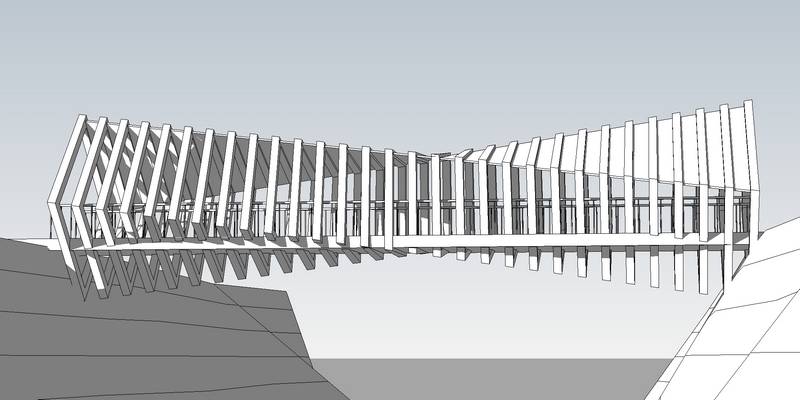

И там же пешеходный мостик через автостраду.













Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 8 из 193
Nole
в ответ: Severnik

Спасибо Severnik за выкладывание своих проектов. Нравится идея разбивки объектов на сегменты.

Regards,

Небойша НОВКОВИЧ
ООО "Конкуратор", Москва
Активист Сообщества пользователей

Сообщение 9 из 193
Severnik
в ответ: Nole

Спасибо, Небойша.

Мне то же нравиться "нарезка", но например со скамейкой есть мнение что она будет неудобной но красивой, жду когда доделают... 🙂

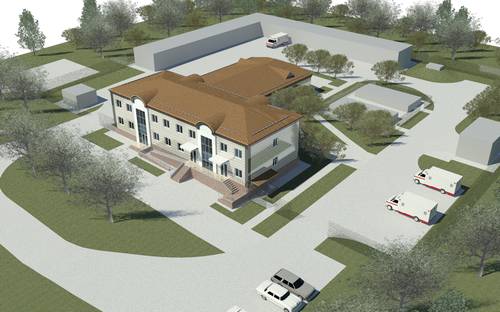

Комплекс зданий Станции скорой помощи.

Обычный рабочий проект, полностью выполнен в ревит (АР (ПД - экспертиза - РД), КД, немного КЖ - конструктора неуспевали с акадом 🙂 )

Даже не знаю что по нему сказать, все выполнено стандартными средствами ревита, выполнялся в очень сжатые сроки (АР ПД 2 недели, АР РД 1,5 месяца, КД РД 1,5 недели).

Разделы и стадии (пд, рд) разбиты на разные файлы.






Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 10 из 193
kart1984
в ответ: Iliya.Glukhanyuk

А чего это за зеркало на торцевой стенке?



С уважением
Артур Кураков
Сообщение 11 из 193
Anastasia.Morozova
в ответ: Severnik


Severnik написано:

Спасибо, Небойша.

Мне то же нравиться "нарезка", но например со скамейкой есть мнение что она будет неудобной но красивой, жду когда доделают... 🙂




хм, а оригинальные "сидушечки" из натуральных материалов сверху положить? или это разрушит весь дизайнерский замысел? 🙂



Анастасия Морозова
Autodesk, Inc.

Сообщение 12 из 193
Severnik
в ответ: kart1984




kart1984 написано:

А чего это за зеркало на торцевой стенке?




Должно было выглядеть как алюминиевые композитные панели (типа дюбонд, алюкабонд), но что-то перемудрил с настройкой материала вот в тени и "зазеркалило", все-таки редко в ревите визуализирую.




Anastasia.Morozova написано:

хм, а оригинальные "седушечки" из натуральных материалов сверху положить? или это разрушит весь дизайнерский замысел? 🙂




 я конечно не дизайнер мебели, но для данного проекта старался максимально учесть физиологию человека.

Оригинальные "сидушки" конечно вполне могут "спасти" ситуацию, но если это будет единственный выход то для меня это будет провал как архитектора этого проекта.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 13 из 193
Anastasia.Morozova
в ответ: Severnik


 я конечно не дизайнер мебели, но для данного проекта старался максимально учесть физиологию человека.

Оригинальные "сидушки" конечно вполне могут "спасти" ситуацию, но если это будет единственный выход то для меня это будет провал как архитектора этого проекта.


ожидала именно такой ответ 🙂 извините за столь некорректное предложение 🙂

расскажите потом о результатах..  может быть даже с фотографией готовой скамейки 🙂



Анастасия Морозова
Autodesk, Inc.

Сообщение 14 из 193
Severnik
в ответ: Anastasia.Morozova

23 этажное жилое здание с общественными нижними этажами и автостоянкой в подземном этаже. (достройка/ревалоризация)



Нужна была концепция, идея и визуализация.

Концепция в деконструктивистском подходе к проектированию жилого здания (конфигурация частично задана существующим недостроенным зданием)



Модель - revit, визуалка 3Dsmax + VRay

Учитывая обилие наклонных плоскостей стен и ленточного остекления решил все сделать mass формой, очень с ней намучался, точнее с мелкими нестыковками из-за которых отказывались строиться стены и остекление.






.2011-03-03_e4.png.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 15 из 193
Severnik
в ответ: Severnik

Баня с навесом



Хаотичная концепция задана стоящим рядом зданием, то же с элементами "хаоса".



Первый раз серьезно работал с балками, еще не умел правильно делать стыки и врубки, поэтому немного сыро получилось.

Баня на стадии завершения строительства.






 b1.jpg.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 16 из 193
lewadedun
в ответ: Severnik

Класс!!!

Все сказанное выше мое личное мнение.



Сообщение 17 из 193
Anastasia.Morozova
в ответ: Severnik

а стоящее радом здание можно увидеть? или оно уже существовало в момент проектирования бани и не Вами создавалось?





Анастасия Морозова
Autodesk, Inc.

Сообщение 18 из 193
Severnik
в ответ: Anastasia.Morozova

lewadedun, спасибо )


Anastasia.Morozova написано:

а стоящее радом здание можно увидеть? или оно уже существовало в момент проектирования бани и не Вами создавалось?




Это частный жилой дом, он проектировался раньше и не мной. Баня так сказать "пристраивалась". Вобщем то он не имеет отношения ни к ревиту ни к форуму 🙂








Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 19 из 193
dotua
в ответ: Severnik

Да, несколько странная архитектура.

Сообщение 20 из 193
Severnik
в ответ: Severnik

Достройка частной загородной усадьбы (форэскиз)



Существующий дом построен в стиле Гауди, нужно было развить весь участок "в контексте".

Revit Architecture, все "плавные" объекты - mass формы.










Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture
